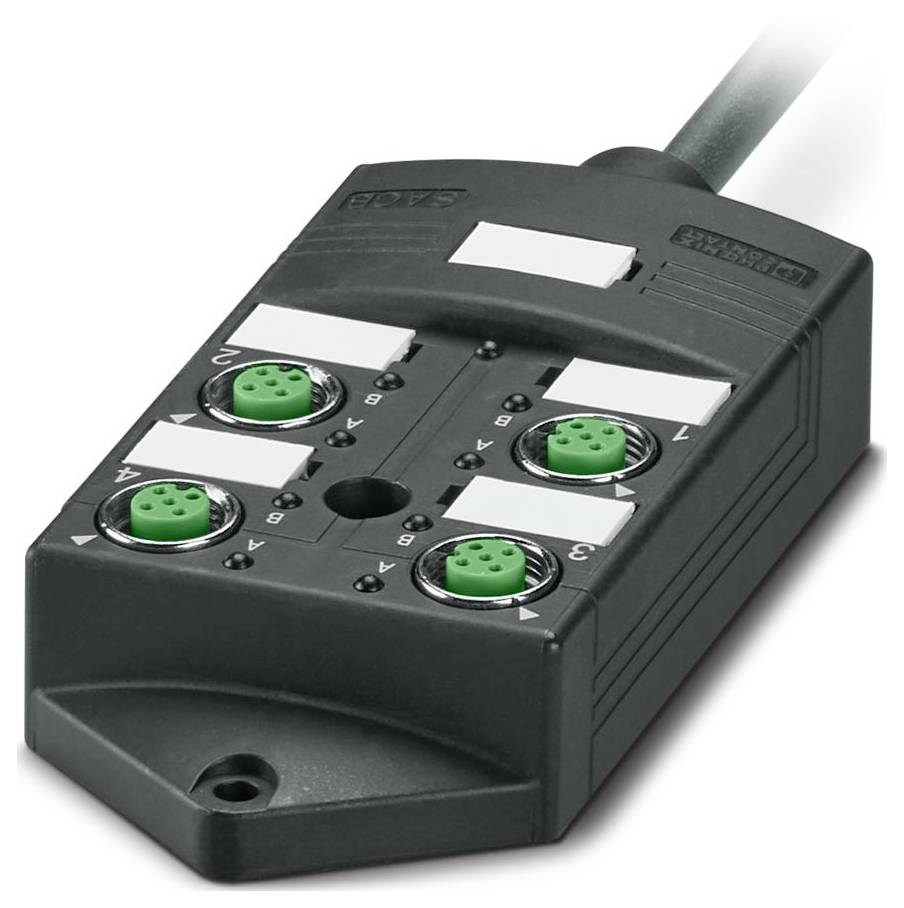

Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Érzékelő/működtető doboz 26 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Érzékelő/működtető doboz
Jelhelyek száma
4
Elosztók száma
4-szeres
Kiosztás
egyszeres
Gyártói szám
SACB-4/ 4-L-15,0PUR SCO
Adatlap (PDF)
Összesen (1 113 990 Ft / Darab)
1 113 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 7
- Névleges feszültség UN: 24 V DC
- Gyúlékonysági osztály az UL 94 szerint: V0
- Környezeti feltételek: Környezeti feltételek
- Védettségi osztály: IP65; IP67; IP69K
- Környezeti hőmérséklet (üzemi): -30 °C ... 90 °C
- Szabványok/előírások: IEC 61076-2-101
- Tömítőanyag: NBR
- Érintkezőfelület anyaga: aranyozott
- Kábel külső átmérője: 6,90 mm ±0,2 mm
- Használati megjegyzés: A használaton kívüli nyílásokat használat előtt le kell zárni. A megfelelő záróelemeket a „Tartozékok” menüpont alatt találja.
- Külső burkolat anyaga: PUR
- Vezető anyaga: csupasz rézszálak
- A vezeték hossza: 15 m
- Vezeték keresztmetszete: 4x 0,34 mm² (jelvezeték); 3x 0,75 mm² (tápvezeték)
- Telepítési megjegyzés: FIGYELEM: Kábelek fektetésekor vegye figyelembe a megengedett hajlítási sugarakat, mivel a túlzott hajlítóerők veszélyeztethetik a védettséget. Védje a csatlakozót a mechanikai terhelésektől, például kábelkötegelővel.
- Szabványos megnevezés: M12-es csatlakozó
- Külső burkolat, szín: fekete RAL 9005
- Alkalmazás: Standard, bővített követelmények
- Egyéb ellenálló tulajdonságok: jó ellenállóképesség savakkal, lúgokkal és oldószerekkel szemben
- Kódolás: A
- Érintkező anyaga: rézötvözet
- Vizsgálati feszültség: 2000 V
- Rések száma: 4
- Maximális üzemi feszültség (Umax): 30 V DC
- Teljes névleges áram: 12 A
- Maximális áramterhelhetőség útvonalanként: 2 A
- Áramerősség foglalatonként: 4 A
- Csatlakozás kiosztása: Csatlakozás kiosztása
- Rés/pólus = vezeték színe vagy csatlakozás: 1 / 4 (A) = WH; 2 / 4 (A) = GN; 3 / 4 (A) = YE; 4 / 4 (A) = GY; 1-4 / 1 (+ 24 V) = BN; 1-4 / 3 (0 V) = BU; 1-4 / 5 (PE)
- Állapotjelző elérhető: igen
- Menetes hüvely anyaga: Cinköntvény; PBT; PUR
- Érintkezőhordozó anyaga: PA
- PUR/PVC fekete [PUR]: PUR/PVC fekete [PUR]
- Kötélsúly: 77,9 kg/km
- UL AWM stílus: 20549
- Árnyékolt: nem
- Kábeltípus: PUR/PVC fekete [PUR]
- Jelkábel vezetőszerkezete: 19 x 0,15 mm
- AWG jelvezeték: 22
- Tápegység vezetőjének kialakítása: 42x 0,15 mm
- AWG tápegység: 18
- Vezeték átmérője szigeteléssel együtt: 1,3 mm ±0,1 mm (jelvezeték); 1,8 mm ±0,1 mm (tápvezeték)
- Vezetékszigetelő anyag: PVC
- Egyvezetékes, szín: barna, kék, zöld/sárga, fehér, zöld, sárga, szürke
- Belső falvastagság: ≥ 0,15 mm
- Külső falvastagság: ≥ 0,38 mm
- Teljes sodródás: Rétegesen sodródó erek
- Névleges kábelfeszültség: 300 V
- Minimális hajlítási sugár, fixen beszerelve: 7,5 x D
- Minimális hajlítási sugár, rugalmasan fektetve: 10 x D
- Legkisebb hajlítási sugár, fixen beszerelve: 52 mm
- Legkisebb hajlítási sugár, rugalmasan beépíthető: 69 mm
- Dinamikus teherbírás (hajlítás): Maximális hajlítási ciklusok: 1 500 000, hajlítási sugár: 69 mm, mozgási út: 2 m, mozgási sebesség: 2 m/s
- Lángállóság: DIN EN 50265
- Olajállóság: a VDE 0472 803. rész szerint
- Különleges tulajdonságok: szilikonmentes
- Termék típus
Érzékelő/működtető doboz
- Jelhelyek száma
4
- Kiosztás
egyszeres
- Gyártói szám
SACB-4/ 4-L-15,0PUR SCO
- Törzsteljesítmény
Igen
- Elosztók száma
4-szeres
- Státuszjelző
LED-del
- Csatlakozó
Dugaszos összekötő
- Hossz
15 m
IP65
IP67
IP69K
- Terhelhetőség dugaszonként
4 A
- Összegzett áram (egyszerű tárolás)
12 A
- Hőmérséklet (max.)
90 °C
- Hőmérséklet (min.)
-30 °C
- Csatlakozó keresztmetszet (max.)
0.75 mm²
- Csatlakozó keresztmetszet (min.)
0.34 mm²
- Csatlakozás (eloosztó dobozok)
M12 alj
- Össz pólusszám
4
- Gyártói szám
1687912
- Tartalom
26 db
- Kábelhossz
15 m
- Pólusszám
4
- Áram terhelhetőség (teljes)
12 A
- Áramterhelhetősét I/O jelenként
2 A
- Ház színe
Fekete
- Üzemi feszültség
24 V
- Mérési feszültség
24 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Érzékelő/működtető doboz 26 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Érzékelő/működtető doboz 26 db
Leírás
Elosztódoboz, alkalmazás: standard, bővített követelmények, helyek száma: 4, pólusok száma: 4, kódolás: A, helyek konfigurációja: egyes, állapotjelző: igen; fővezeték-csatlakozás: fix csatlakozás 180°, PUR/PVC, kábelhossz: 15 m, árnyékolás: nem
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
