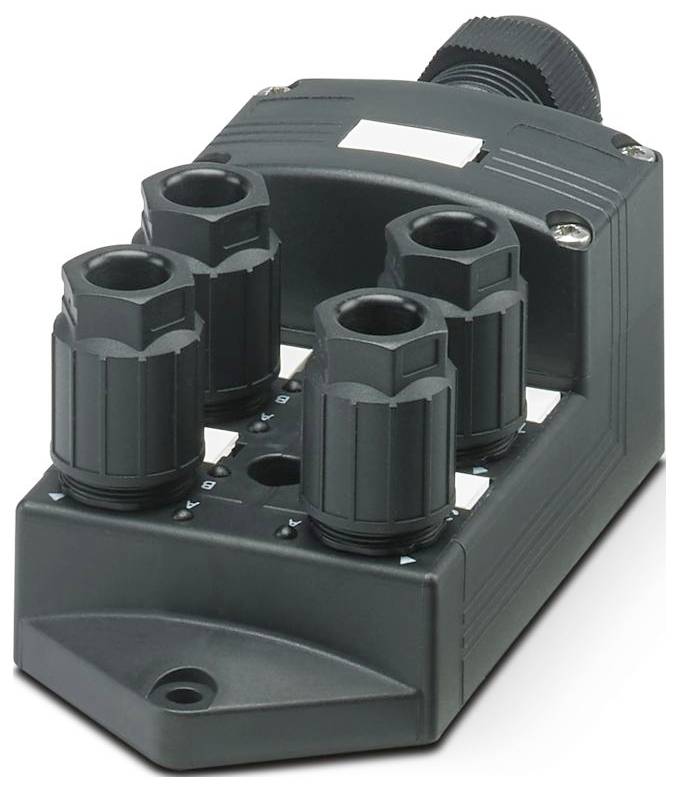

Phoenix Contact SACB-4/ 8-C QO 1156003 Érzékelő/működtető doboz QUICKON elosztó 1 db darab
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Érzékelő/működtető doboz
Jelhelyek száma
4
Elosztók száma
4-szeres
Kiosztás
dupla
Adatlap (PDF)
14 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
22 827 Ft
3
3% = 742Ft
22 085 Ft
5
5% = 1039Ft
21 788 Ft
10
5% = 1235Ft
21 592 Ft
25
6% = 1458Ft
21 369 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (22 827 Ft / Darab)
22 827 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 5
- Névleges feszültség UN: 48 V AC; 60 V DC
- Csatlakozás típusa: Dugaszolható csavaros csatlakozás
- Szélesség: 58 mm
- Magasság: 45 mm
- Gyúlékonysági osztály az UL 94 szerint: V0
- Ház anyaga: PBT
- Környezeti feltételek: Környezeti feltételek
- Védettség: IP65
- Környezeti hőmérséklet (üzemi): -30 °C ... 80 °C; -5 °C ... 50 °C (összeszerelés közben)
- Tömítés anyaga: FKM
- Hossz: 131 mm
- Érintkező felület anyaga: Ón
- Kábel külső átmérője: 7 mm ... 12 mm
- Alkalmazási megjegyzés: Az 5 vezetékes kábelek maximális csatlakozási keresztmetszete 0,5 mm²/AWG 20 lehet.
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Telepítési megjegyzés: FIGYELEM: Kábelek fektetésekor vegye figyelembe a megengedett hajlítási sugarakat, mivel a túlzott hajlítóerők veszélyeztethetik a védettséget. Védje a csatlakozót a mechanikai terhelésektől, például kábelkötegelővel.
- LED: nem
- Érintkező anyaga: acél/réz
- Rések száma: 4
- Teljes névleges áram: 10 A
- Maximális áramterhelhetőség útvonalanként: 2 A
- Áramerősség foglalatonként: 4 A
- Érzékelő/aktuátor csatlakozási típusa: QUICKON
- Csatlakozás kiosztása: Csatlakozás kiosztása
- Pólus/nyílás = vezeték színe vagy csatlakozása: 1 / 4 (A) = 1 / 4; 1 / 2 (B) = 1 / 2; 2 / 4 (A) = 2 / 4; 2 / 2 (B) = 2 / 2; 3 / 4 (A) = 3 / 4; 3 / 2 (B) = 3 / 2; 4 / 4 (A) = 4 / 4; 4 / 2 (B) = 4 / 2; 1-4 / 1 (+48V) = UN; 1-4 / 3 (0V) = 0V; 1-4 / 5 (PE) = PE
- Állapotjelző elérhető: nem
- O-gyűrű tömítés anyaga: FKM
- Érintkezőhordozó anyaga: PA 6.6
- A törzskábel érintkezőoldalának anyaga: rézötvözet
- Anyaggal érintkező felület (csomagtartó kábel oldala): Ni
- A flexibilis jelkábel keresztmetszete: 0,14 mm² ... 0,5 mm²
- Rugalmas tápcsatlakozó keresztmetszete: 0,14 mm² ... 0,5 mm²
- Rugalmas jelkábel keresztmetszete AWG: 26 ... 20
- Rugalmas AWG tápcsatlakozó keresztmetszete: 26 ... 20
- Jelvezeték csupaszítási hossza: 7 mm
- A burkolat csupaszítási hossza: 50 mm (főkábel)
- A fedélcsavar meghúzási nyomatéka: 0,35 Nm
- A házrögzítés rögzítőcsavarjának meghúzási nyomatéka: 0,5 Nm
- A hollandi anya meghúzási nyomatéka: 4 Nm
- Virágcserep anyaga: PUR
- Anyag érintkező tartó törzskábel oldal: PA 6.6 V0
- Kulcsméret hollandi anyához: 16 mm
- Magszigetelő anyag: PVC/PE/PP/Gumi
- Csomagolás
darab
- Termék típus
Érzékelő/működtető doboz
- Jelhelyek száma
4
- Kiosztás
dupla
- Gyártói szám
SACB-4/ 8-C QO
- Törzsteljesítmény
Igen
- Elosztók száma
4-szeres
- Státuszjelző
LED nélkül
- Jeltípus
Univerzális
- Csatlakozó
Dugaszolható csavaros csatlakozó
- Szélesség
58 mm
- Hossz
131 mm
IP65
- Terhelhetőség dugaszonként
4 A
- Összegzett áram (egyszerű tárolás)
10 A
- Hőmérséklet (max.)
80 °C
- Hőmérséklet (min.)
-30 °C
- Csatlakozó keresztmetszet (max.)
0.5 mm²
- Csatlakozó keresztmetszet (min.)
0.14 mm²
- Csatlakozás (eloosztó dobozok)
QUICKON csatlakozó
- Ház anyaga
PBT
- Össz pólusszám
5
- Gyártói szám
1156003
- Tartalom
1 db
- Pólusszám
5
- Magasság
45 mm
- Áram terhelhetőség (teljes)
10 A
- Áramterhelhetősét I/O jelenként
2 A
- Üzemi feszültség
48 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3565110 Phoenix Contact SACB-4/ 8-C QO 1156003 Érzékelő/működtető doboz QUICKON elosztó 1 db darab
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3565110 Phoenix Contact SACB-4/ 8-C QO 1156003 Érzékelő/működtető doboz QUICKON elosztó 1 db darab
Leírás
Elosztódoboz, csatlakozási típus: QUICKON, 0,14 mm² ... 0,75 mm², Rések száma: 4, Pólusok száma: 5, Csatlakozóhely-kialakítás: dupla, Állapotjelző: nem, Univerzális; Fővezeték-csatlakozás: Dugaszolható csavaros csatlakozó 180°, Árnyékolás: nem, 5 vezeték csatlakoztatásakor max. 0,5 mm² csatlakoztatható
