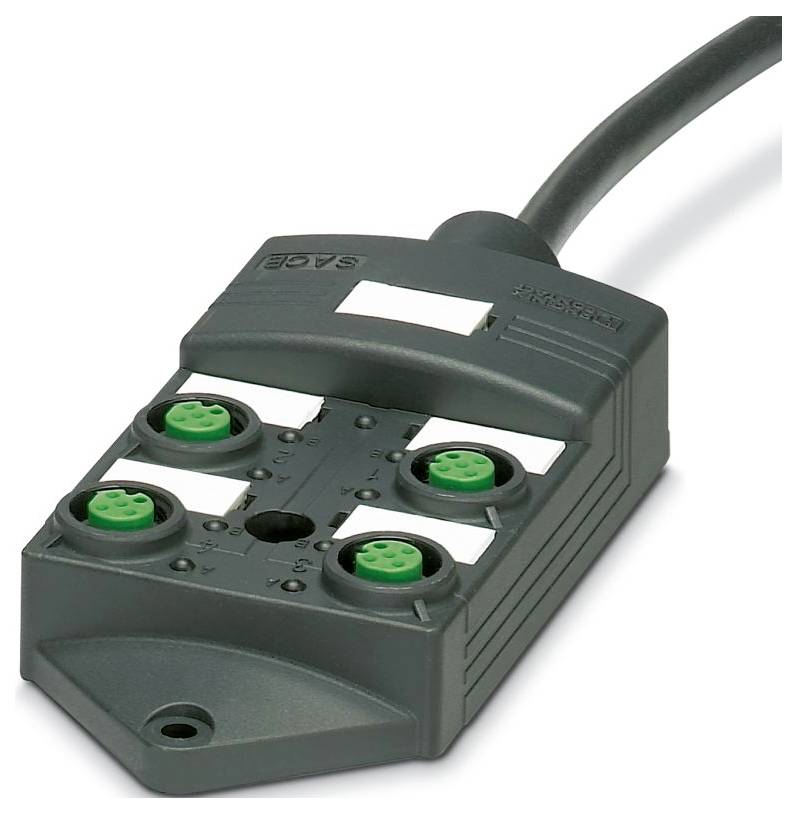

Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 Érzékelő/működtető doboz M12 elosztó műanyag menettel 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Érzékelő/működtető doboz
Jelhelyek száma
4
Elosztók száma
4-szeres
Kiosztás
dupla
Gyártói szám
SACB-4/ 8-L-15,0PUR SCO P
Adatlap (PDF)
14 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
33 850 Ft
3
3% = 937Ft
32 913 Ft
5
4% = 1313Ft
32 537 Ft
10
5% = 1563Ft
32 287 Ft
25
5% = 1844Ft
32 006 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (33 850 Ft / Darab)
33 850 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 11
- Névleges feszültség UN: 24 V DC
- Szélesség: 54 mm
- Magasság: 23 mm
- Gyúlékonysági osztály az UL 94 szerint: V0
- Ház anyaga: PBT
- Környezeti feltételek: Környezeti feltételek
- Védettségi fokozat: IP65; IP67
- Környezeti hőmérséklet (üzemi): -25 °C ... 80 °C
- Szabványok/előírások: IEC 61076-2-101
- Hossz: 117 mm
- Érintkezőfelület anyaga: aranyozott
- Kábel külső átmérője: 8,70 mm ±0,2 mm
- Használati megjegyzés: A használaton kívüli nyílásokat használat előtt le kell zárni. A megfelelő záróelemeket a „Tartozékok” menüpont alatt találja.
- Külső burkolat anyaga: PUR
- Vezető anyaga: csupasz rézszálak
- A vezeték hossza: 15 m
- Kábelkeresztmetszet: 8x 0,5 mm² (jelkábel); 3x 1 mm² (tápkábel)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Telepítési megjegyzés: FIGYELEM: Kábelek fektetésekor vegye figyelembe a megengedett hajlítási sugarakat, mivel a túlzott hajlítóerők veszélyeztethetik a védettséget. Védje a csatlakozót a mechanikai terhelésektől, például kábelkötegelővel.
- Szabványos megnevezés: M12-es csatlakozó
- Külső burkolat, szín: fekete RAL 9005
- Alkalmazás: Standard
- Egyéb ellenálló tulajdonságok: jó ellenállóképesség savakkal, lúgokkal és oldószerekkel szemben
- Kódolás: A
- LED: igen
- Érintkező anyaga: rézötvözet
- Vizsgálati feszültség: 2000 V
- Rések száma: 4
- Maximális üzemi feszültség (Umax): 30 V DC
- Teljes névleges áram: 12 A
- Maximális áramterhelhetőség útvonalanként: 2 A
- Áramerősség foglalatonként: 4 A
- Érzékelő/aktor csatlakozási típusa: M12-es aljzat
- Érzékelő/aktuátor kábelcsatlakozójának meghúzási nyomatéka: 0,4 Nm
- Csatlakozás kiosztása: Csatlakozás kiosztása
- Nyílás/pólus = vezeték színe vagy csatlakozása: 1 / 4 (A) = WH; 1 / 2 (B) = GYPK; 2 / 4 (A) = GN; 2 / 2 (B) = RDBU; 3 / 4 (A) = YE; 3 / 2 (B) = WHGN; 4 / 4 (A) = NG (GYB;4) V) = BN;1-4 / 3 (0V) = BU;1-4 / 5 (PE) = GNYE
- Állapotjelző elérhető: igen
- Menetes hüvely anyaga: PBT
- O-gyűrű tömítés anyaga: NBR
- Érintkezőhordozó anyaga: PA
- A házrögzítés rögzítőcsavarjának meghúzási nyomatéka: 0,5 Nm
- Virágcserep anyaga: PUR
- Helyi diagnosztika: Tápfeszültség LED zöld; I/O állapotjelző LED sárga
- Felügyelt funkció: Tápfeszültség
- Optikai ábrázolás: Zöld LED
- PUR/PVC fekete [PUR]: PUR/PVC fekete [PUR]
- Kötélsúly: 122 kg/km
- UL AWM stílus: 20549
- Árnyékolt: nem
- Kábeltípus: PUR/PVC fekete [PUR]
- Jelkábel vezetőszerkezete: 28 x 0,15 mm
- AWG jelvezeték: 20
- Tápegység vezetőjének kialakítása: 56x 0,15 mm
- AWG tápegység: 17
- Vezeték átmérője szigeteléssel együtt: 1,5 mm ±0,1 mm (jelvezeték); 2,1 mm ±0,1 mm (tápvezeték)
- Vezetékszigetelő anyag: PVC
- Egyeres vezeték, szín: barna, kék, zöld/sárga, fehér, zöld, sárga, szürke, szürke/rózsaszín, piros/kék, fehér/zöld, barna/zöld
- Belső falvastagság: ≥ 0,15 mm
- Külső falvastagság: ≥ 0,38 mm
- Teljes sodródás: Rétegekben sodródó erek
- Névleges kábelfeszültség: 300 V
- Minimális hajlítási sugár, fixen beszerelve: 7,5 x D
- Minimális hajlítási sugár, rugalmasan fektetve: 10 x D
- Legkisebb hajlítási sugár, fixen beszerelve: 66 mm
- Legkisebb hajlítási sugár, rugalmasan beépíthető: 87 mm
- Dinamikus teherbírás (hajlítás): Maximális hajlítási ciklusok: 1 500 000, hajlítási sugár: 87 mm, mozgási távolság: 2 m, mozgási sebesség: 2 m/s
- Lángállóság: DIN EN 50265
- Olajállóság: a VDE 0472 803. rész szerint
- Különleges tulajdonságok: szilikonmentes
- Termék típus
Érzékelő/működtető doboz
- Jelhelyek száma
4
- Kiosztás
dupla
- Gyártói szám
SACB-4/ 8-L-15,0PUR SCO P
- Törzsteljesítmény
Igen
- Elosztók száma
4-szeres
- Státuszjelző
LED-del
- Jeltípus
PNP
- Csatlakozó
M12 alj
- Szélesség
54 mm
- Hossz
117 mm
IP65
IP67
- Terhelhetőség dugaszonként
4 A
- Összegzett áram (egyszerű tárolás)
12 A
- Hőmérséklet (max.)
80 °C
- Hőmérséklet (min.)
-25 °C
- Csatlakozó keresztmetszet (max.)
1 mm²
- Csatlakozó keresztmetszet (min.)
0.5 mm²
- Csatlakozás (eloosztó dobozok)
M12 alj
- Ház anyaga
PBT
- Össz pólusszám
5
- Gyártói szám
1097602
- Tartalom
1 db
- Kábelhossz
15 m
- Pólusszám
5
- Magasság
23 mm
- Áram terhelhetőség (teljes)
12 A
- Áramterhelhetősét I/O jelenként
2 A
- Mélység
117 mm
- Üzemi feszültség
24 V
- Mérési feszültség
24 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563787 Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 Érzékelő/működtető doboz M12 elosztó műanyag menettel 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563787 Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 Érzékelő/működtető doboz M12 elosztó műanyag menettel 1 db
Leírás
Elosztódoboz, Alkalmazás: Standard, Csatlakozás típusa: M12-es aljzat (műanyag), Csatlakozóhelyek száma: 4, Pólusok száma: 5, Kódolás: A, Csatlakozóhely konfiguráció: Kettős, Állapotjelző: Igen, PNP; Fővezeték-csatlakozás: Fix csatlakozás 180°, PUR/PVC, Kábelhossz: 15 m, Árnyékolás: Nem
