Name: Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Érzékelő/működtető doboz M12 elosztó műanyag menettel 1 db darab
Brand: Phoenix Contact
SKU: 3563851
Availability: BackOrder

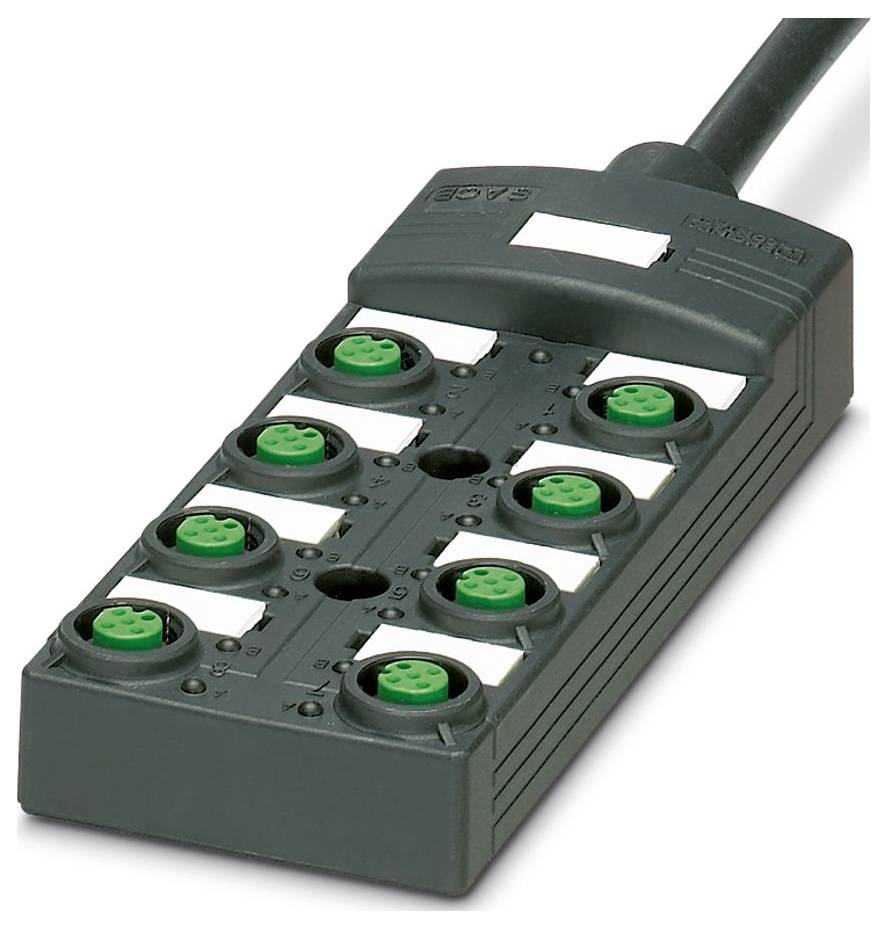

Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Érzékelő/működtető doboz M12 elosztó műanyag menettel 1 db darab-0

Hasonló kivitel

Csomagolás

darab

Termék típus

Érzékelő/működtető doboz

Jelhelyek száma

Elosztók száma

8-szoros

Kiosztás

dupla

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (57 990 Ft / Darab)

57 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Pólusok száma: 19
Névleges feszültség UN: 24 V DC
Szélesség: 54 mm
Magasság: 23 mm
Gyúlékonysági osztály az UL 94 szerint: V0
Ház anyaga: PBT
Környezeti feltételek: Környezeti feltételek
Védettségi fokozat: IP65; IP67
Környezeti hőmérséklet (üzemi): -25 °C ... 80 °C
Szabványok/előírások: IEC 61076-2-101
Hossz: 149 mm
Érintkezőfelület anyaga: aranyozott
Kábel külső átmérője: 10,50 mm ±0,2 mm
Használati megjegyzés: A használaton kívüli nyílásokat használat előtt le kell zárni. A megfelelő záróelemeket a „Tartozékok” menüpont alatt találja.
Külső burkolat anyaga: PUR
Vezető anyaga: csupasz rézszálak
A vezeték hossza: 15 m
Vezeték keresztmetszete: 16 x 0,5 mm² (jelvezeték); 3 x 1 mm² (tápvezeték)
Vezetékcsatlakozás: Vezetékcsatlakozás
Telepítési megjegyzés: FIGYELEM: Kábelek fektetésekor vegye figyelembe a megengedett hajlítási sugarakat, mivel a túlzott hajlítóerők veszélyeztethetik a védettséget. Védje a csatlakozót a mechanikai terhelésektől, például kábelkötegelővel.
Szabványos megnevezés: M12-es csatlakozó
Külső burkolat, szín: fekete RAL 9005
Alkalmazás: Standard
Egyéb ellenálló tulajdonságok: jó ellenállóképesség savakkal, lúgokkal és oldószerekkel szemben
Kódolás: A
LED: igen
Érintkező anyaga: rézötvözet
Vizsgálati feszültség: 2000 V
Rések száma: 8
Maximális üzemi feszültség (Umax): 30 V DC
Teljes névleges áram: 12 A
Maximális áramterhelhetőség útvonalanként: 2 A
Áramerősség foglalatonként: 4 A
Érzékelő/aktuátor csatlakozási típusa: M12-es aljzat
Érzékelő/aktuátor kábelcsatlakozójának meghúzási nyomatéka: 0,4 Nm
Csatlakozás kiosztása: Csatlakozás kiosztása
Pólus/nyílás = vezeték színe vagy csatlakozása: 1 / 4 (A) = WH; 1 / 2 (B) = GYPK; 2 / 4 (A) = GN; 2 / 2 (B) = RDBU; 3 / 4 (A) = YE; 3 / 2 (B) = WHGN; 4 / 4 (A) = GY; 4 / 2 (B) = BNGN; 5 / 4 (A) = PK; 5 / 2 (B) = WHYE; 6 / 4 (A) = RD; 6 / 2 (B) = YEBN; 7 / 4 (A) = BK; 7 / 2 (B) = WHGY; 8 / 4 (A) = VT; 8 / 2 (B) = GYBN; 1-8 / 1 (+ 24 V) = BN; 1-8 / 3 (0 V) = BU; 1-8 / 5 (PE) =GNYE
Állapotjelző elérhető: igen
Menetes hüvely anyaga: PBT
O-gyűrű tömítés anyaga: NBR
Érintkezőhordozó anyaga: PA
A házrögzítés rögzítőcsavarjának meghúzási nyomatéka: 0,5 Nm
Virágcserep anyaga: PUR
Helyi diagnosztika: Tápfeszültség LED zöld; I/O állapotjelző LED sárga
Felügyelt funkció: Tápfeszültség
Optikai ábrázolás: Zöld LED
PUR/PVC fekete [PUR]: PUR/PVC fekete [PUR]
Kötélsúly: 183,7 kg/km
UL AWM típus: 20549 (80°C / 300V)
Árnyékolt: nem
Kábeltípus: PUR/PVC fekete [PUR]
Jelkábel vezetőszerkezete: 28 x 0,15 mm
AWG jelvezeték: 20
Tápegység vezetőjének kialakítása: 56x 0,15 mm
AWG tápegység: 17
Vezeték átmérője szigeteléssel együtt: 1,5 mm ±0,1 mm (jelvezeték); 2,1 mm ±0,1 mm (tápvezeték)
Vezetékszigetelő anyag: PVC
Egyszálú, szín: barna, kék, zöld/sárga, fehér, zöld, sárga, szürke, rózsaszín, piros, fekete, lila, szürke/rózsaszín, piros/kék, fehér/zöld, barna/zöld, fehér/sárga, sárga/barna, fehér/szürke, szürke/barna
Belső falvastagság: ≥ 0,15 mm
Külső héj falvastagsága: ≥ 0,76 mm
Teljes sodródás: Rétegekben sodródó erek
Névleges kábelfeszültség: 300 V
Minimális hajlítási sugár, fixen beszerelve: 7,5 x D
Minimális hajlítási sugár, rugalmasan fektetve: 10 x D
Minimális hajlítási sugár, fix telepítés: 79 mm
Legkisebb hajlítási sugár, rugalmasan beépíthető: 105 mm
Dinamikus teherbírás (hajlítás): Maximális hajlítási ciklusok: 1 500 000, hajlítási sugár: 10 x D, mozgási távolság: 2 m, mozgási sebesség: 2 m/s
Lángállóság: DIN EN 50265 szabvány szerint
Olajállóság: a VDE 0472 803. rész szerint
Különleges tulajdonságok: szilikonmentes

Csomagolás: darab

Termék típus: Érzékelő/működtető doboz

Jelhelyek száma: 8

Kiosztás: dupla

Gyártói szám: SACB-8/16-L-15,0PUR SCO P

Törzsteljesítmény: Igen

Elosztók száma: 8-szoros

Státuszjelző: LED-del

Jeltípus: PNP

Csatlakozó: M12 alj

Szélesség: 54 mm

Hossz: 149 mm

: IP65
IP67

Terhelhetőség dugaszonként: 4 A

Összegzett áram (egyszerű tárolás): 12 A

Hőmérséklet (max.): 80 °C

Hőmérséklet (min.): -25 °C

Csatlakozó keresztmetszet (max.): 1 mm²

Csatlakozó keresztmetszet (min.): 0.5 mm²

Csatlakozás (eloosztó dobozok): M12 alj

Ház anyaga: PBT

Össz pólusszám: 5

Gyártói szám: 1097635

Tartalom: 1 db

Kábelhossz: 15 m

Pólusszám: 5

Magasság: 23 mm

Áram terhelhetőség (teljes): 12 A

Áramterhelhetősét I/O jelenként: 2 A

Mélység: 149 mm

Üzemi feszültség: 24 V

Mérési feszültség: 24 V

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Elosztók száma

Jelhelyek száma

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db darab

Rendelési szám:3565886

Szállítás: 11. 16. [H.]

56 dbConrad Electronic

8-szoros

Min.: 1

Többszörös: 1

64 990 Ft^*

Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db önálló

Rendelési szám:3565909

Szállítás: 11. 16. [H.]

49 dbConrad Electronic

8-szoros

Min.: 1

Többszörös: 1

33 990 Ft^*

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db önálló

Rendelési szám:3565938

Szállítás: 11. 16. [H.]

11 dbConrad Electronic

10-szeres

Min.: 1

Többszörös: 1

31 990 Ft^*

Phoenix Contact SACB- 4/3-L-C-M8 HD 1197589 Érzékelő/működtető doboz 1 db darab

Rendelési szám:3566244

Nem elérhető

Conrad Electronic

4-szeres

Min.: 1

Többszörös: 1

23 990 Ft^*

Phoenix Contact SACB- 8/3-L- 2,5PUR-M8 HD 1283016 Érzékelő/működtető doboz M8 elosztó műanyag csavarmenettel 50 db

Rendelési szám:3568146

Nem elérhető

Conrad Electronic

8-szoros

Min.: 1

Többszörös: 1

1 378 990 Ft^*

Phoenix Contact SACB- 8/3-L- 3,0PUR-M8 HD 1197331 Érzékelő/működtető doboz 1 db

Rendelési szám:3566160

Nem elérhető

Conrad Electronic

8-szoros

Min.: 1

Többszörös: 1

30 990 Ft^*

Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 Érzékelő/működtető doboz M8 elosztó műanyag csavarmenettel 1 db

Rendelési szám:3566165

Nem elérhető

Conrad Electronic

8-szoros

Min.: 1

Többszörös: 1

36 990 Ft^*

Phoenix Contact SACB- 8/3-L-20,0PUR-M8 HD 1197338 Érzékelő/működtető doboz Többpólusú elosztó 1 db

Rendelési szám:3566168

Nem elérhető

Conrad Electronic

8-szoros

Min.: 1

Többszörös: 1

55 990 Ft^*

Phoenix Contact SACB- 8/3-L-30,0PUR-M8 HD 1197339 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db

Rendelési szám:3566183

Nem elérhető

Conrad Electronic

8-szoros

Min.: 1

Többszörös: 1

68 990 Ft^*

Phoenix Contact SACB- 8/4-L-20,0PUR-M8 HD 1197340 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db darab

Rendelési szám:3566143

Nem elérhető

Conrad Electronic

8-szoros

Min.: 1

Többszörös: 1

78 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3563851 Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Érzékelő/működtető doboz M12 elosztó műanyag menettel 1 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3563851 Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Érzékelő/működtető doboz M12 elosztó műanyag menettel 1 db darab

Leírás

Elosztódoboz, Alkalmazás: Standard, Csatlakozás típusa: M12-es aljzat (műanyag), Helyek száma: 8, Pólusok száma: 5, Kódolás: A, Helykonfiguráció: Kettős, Állapotjelző: Igen, PNP; Fővezeték-csatlakozás: Fix csatlakozás 180°, PUR/PVC, Kábelhossz: 15 m, Árnyékolás: Nem

Ez a szöveg gépi fordítással készült.
