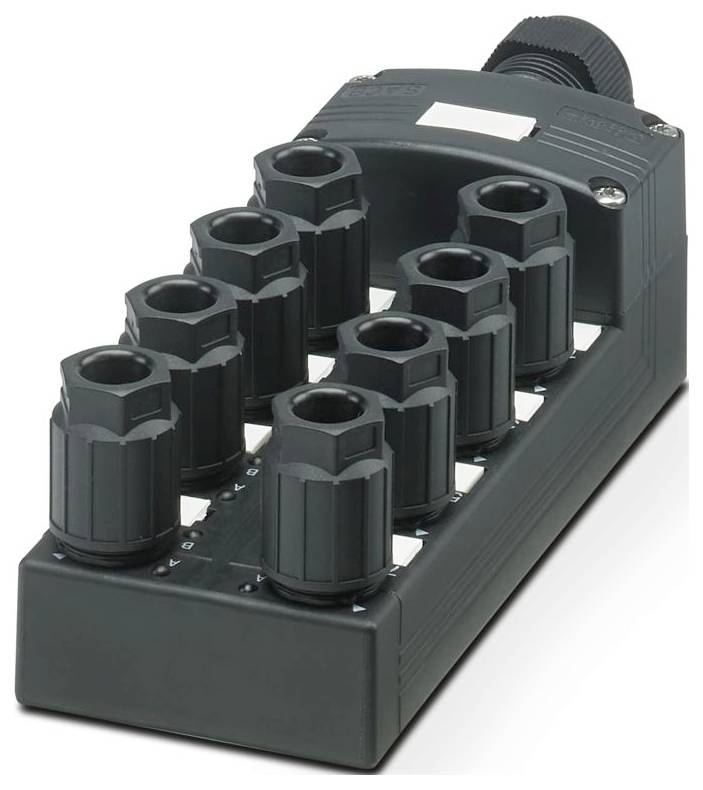

Phoenix Contact SACB-8/16-L-C QO 1156006 Érzékelő/működtető doboz 1 db önálló
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
önálló
Termék típus
Érzékelő/működtető doboz
Jelhelyek száma
8
Elosztók száma
8-szoros
Kiosztás
dupla
Adatlap (PDF)
72 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
35 425 Ft
3
3% = 981Ft
34 444 Ft
5
4% = 1375Ft
34 050 Ft
10
5% = 1637Ft
33 788 Ft
25
5% = 1931Ft
33 494 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (35 425 Ft / Darab)
35 425 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 5
- Névleges feszültség UN: 24 V DC
- Csatlakozás típusa: Dugaszolható csavaros csatlakozás
- Szélesség: 58 mm
- Magasság: 45 mm
- Gyúlékonysági osztály az UL 94 szerint: V0
- Ház anyaga: PBT
- Környezeti feltételek: Környezeti feltételek
- Védettség: IP65
- Környezeti hőmérséklet (üzemi): -30 °C ... 80 °C; -5 °C ... 50 °C (összeszerelés közben)
- Tömítés anyaga: FKM
- Hossz: 168 mm
- Érintkező felület anyaga: Ón
- Cső külső átmérője: 7 mm ... 12 mm
- Alkalmazási megjegyzés: Az 5 vezetékes kábelek maximális csatlakozási keresztmetszete 0,5 mm²/AWG 20 lehet.
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Telepítési megjegyzés: FIGYELEM: Kábelek fektetésekor vegye figyelembe a megengedett hajlítási sugarakat, mivel a túlzott hajlítóerők veszélyeztethetik a védettséget. Védje a csatlakozót a mechanikai terhelésektől, például kábelkötegelővel.
- LED: igen
- Érintkező anyaga: acél/réz
- Rések száma: 8
- Maximális üzemi feszültség (Umax): 30 V DC
- Teljes névleges áram: 10 A
- Maximális áramterhelhetőség útvonalanként: 2 A
- Áramerősség foglalatonként: 4 A
- Érzékelő/aktuátor csatlakozási típusa: QUICKON
- Csatlakozás kiosztása: Csatlakozás kiosztása
- Csatlakozóhely/Pólus = Vezeték színe vagy csatlakozás: 1/4 (A) = 1/4; 1/2 (B) = 1/2; 2/4 (A) = 2/4; 2/2 (B) = 2/2; 3/4 (A) = 3/4; 3/2 (B) = 3/2; 4/4 (A) = 4/4; 4/2 (B) = 4/2; 5/4 (A) = 5/4; 5/2 (B) = 5/2; 6/4 (A) = 6/4; 6/2 (B) = 6/2; 7/4 (A) = 7/4; 7/2 (B) = 7/2; 8/4 (A) = 8/4; 8/2 (B) = 8/2; 1-8/1 (+24) V) = UN;1-8 / 3 (0V) = 0V;1-8/5 (PE) = PE
- Állapotjelző elérhető: igen
- O-gyűrű tömítés anyaga: FKM
- Érintkezőhordozó anyaga: PA 6.6
- A törzskábel érintkezőoldalának anyaga: rézötvözet
- Anyaggal érintkező felület (csomagtartó kábel oldala): Ni
- A flexibilis jelkábel keresztmetszete: 0,14 mm² ... 0,5 mm²
- Rugalmas tápcsatlakozó keresztmetszete: 0,14 mm² ... 0,5 mm²
- Rugalmas jelkábel keresztmetszete AWG: 26 ... 20
- Rugalmas AWG tápcsatlakozó keresztmetszete: 26 ... 20
- Jelvezeték csupaszítási hossza: 7 mm
- A burkolat csupaszítási hossza: 50 mm (főkábel)
- A fedélcsavar meghúzási nyomatéka: 0,35 Nm
- A házrögzítés rögzítőcsavarjának meghúzási nyomatéka: 0,5 Nm
- A hollandi anya meghúzási nyomatéka: 4 Nm
- Virágcserep anyaga: PUR
- Anyag érintkező tartó törzskábel oldal: PA 6.6 V0
- Helyi diagnosztika: Tápfeszültség modulonként zöld LED; I/O állapotjelző LED sárga
- Felügyelt funkció: Tápfeszültség modulonként
- Optikai ábrázolás: Zöld LED
- Kulcsméret hollandi anyához: 16 mm
- Magszigetelő anyag: PVC/PE/PP/Gumi
- Csomagolás
önálló
- Termék típus
Érzékelő/működtető doboz
- Jelhelyek száma
8
- Kiosztás
dupla
- Gyártói szám
SACB-8/16-L-C QO
- Törzsteljesítmény
Igen
- Elosztók száma
8-szoros
- Státuszjelző
LED-del
- Jeltípus
PNP
- Csatlakozó
Dugaszolható csavaros csatlakozó
- Szélesség
58 mm
- Hossz
168 mm
IP65
- Terhelhetőség dugaszonként
4 A
- Összegzett áram (egyszerű tárolás)
10 A
- Hőmérséklet (max.)
80 °C
- Hőmérséklet (min.)
-30 °C
- Csatlakozó keresztmetszet (max.)
0.75 mm²
- Csatlakozó keresztmetszet (min.)
0.14 mm²
- Csatlakozás (eloosztó dobozok)
QUICKON csatlakozó
- Ház anyaga
PBT
- Össz pólusszám
5
- Gyártói szám
1156006
- Tartalom
1 db
- Pólusszám
5
- Magasság
45 mm
- Áram terhelhetőség (teljes)
10 A
- Áramterhelhetősét I/O jelenként
2 A
- Üzemi feszültség
24 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3565102 Phoenix Contact SACB-8/16-L-C QO 1156006 Érzékelő/működtető doboz 1 db önálló
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3565102 Phoenix Contact SACB-8/16-L-C QO 1156006 Érzékelő/működtető doboz 1 db önálló
Leírás
Elosztódoboz, csatlakozási típus: QUICKON, 0,14 mm² ... 0,75 mm², Rések száma: 8, Pólusok száma: 5, Csatlakozóhely-kialakítás: dupla, Állapotjelző: igen, PNP; Fővezeték-csatlakozás: Dugaszolható csavaros csatlakozó 180°, Árnyékolás: nem, 5 vezeték csatlakoztatásakor max. 0,5 mm² csatlakoztatható
