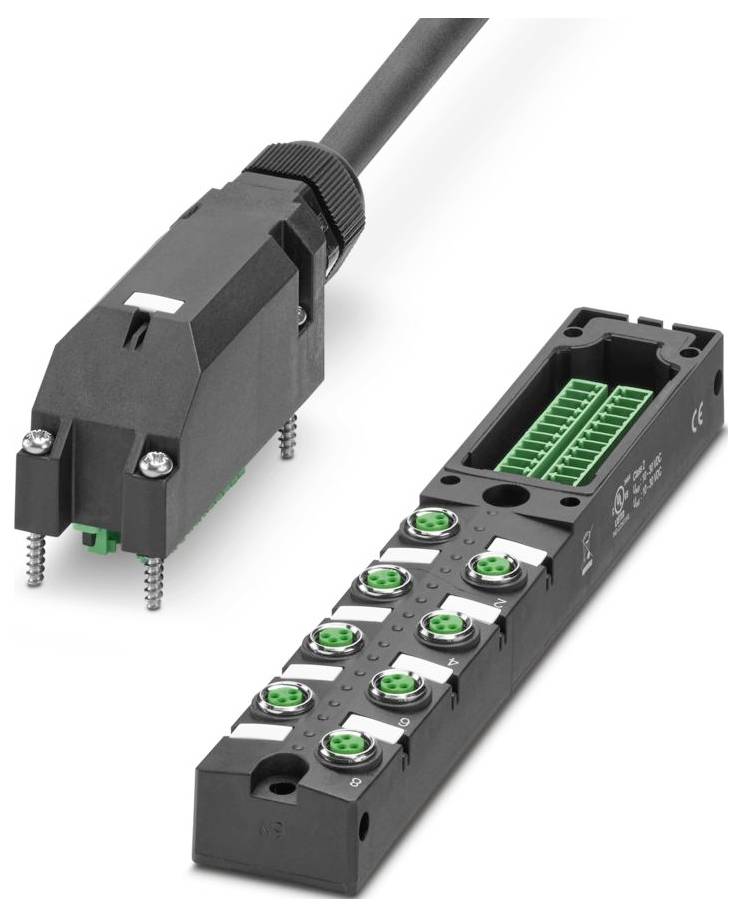

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db darab
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Érzékelő/működtető doboz
Jelhelyek száma
16
Elosztók száma
8-szoros
Kiosztás
dupla
Adatlap (PDF)
5 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
51 173 Ft
3
2% = 1249Ft
49 924 Ft
5
3% = 1745Ft
49 428 Ft
10
4% = 2078Ft
49 095 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (51 173 Ft / Darab)
51 173 Ft
ÁFA nélkül
Már csak 5 db érhető el
Műszaki adatok
- Pólusok száma: 18
- Névleges feszültség UN: 24 V DC
- Szélesség: 30 mm
- Magasság: 49 mm
- Ház anyaga: PBT
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP67
- Környezeti hőmérséklet (üzemi): -25 °C ... 80 °C
- Szabványok/előírások: IEC 61076-2-104
- Tömítés anyaga: FKM
- Hossz: 180,9 mm.
- Érintkezőfelület anyaga: Ni/Au
- Kábel külső átmérője: 9,50 mm ±0,2 mm
- Használati megjegyzés: A használaton kívüli nyílásokat használat előtt le kell zárni. A megfelelő záróelemeket a „Tartozékok” menüpont alatt találja.
- Külső burkolat anyaga: PUR
- Vezető anyaga: csupasz rézszálak
- A vezeték hossza: 10 m
- Vezeték keresztmetszete: 16 x 0,34 mm² (jelvezeték); 2 x 0,75 mm² (tápvezeték)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Telepítési megjegyzés: FIGYELEM: Kábelek fektetésekor vegye figyelembe a megengedett hajlítási sugarakat, mivel a túlzott hajlítóerők veszélyeztethetik a védettséget. Védje a csatlakozót a mechanikai terhelésektől, például kábelkötegelővel.
- Szabványos megnevezés: M8-as csatlakozó
- Külső burkolat, szín: fekete RAL 9005
- Alkalmazás: Standard
- Egyéb ellenálló tulajdonságok: jó ellenállóképesség savakkal, lúgokkal és oldószerekkel szemben
- Kódolás: A
- LED: igen
- Anyaggal érintkező: CuZn
- Vizsgálati feszültség: 2000 V
- Rések száma: 8
- Maximális üzemi feszültség (Umax): 30 V DC
- Teljes névleges áram: 6 A
- Maximális áramterhelhetőség útvonalanként: 2 A
- Áramerősség foglalatonként: 2 A
- Érzékelő/aktuátor csatlakozási típusa: M8-as foglalat
- Csatlakozás kiosztása: Csatlakozás kiosztása
- Pólus/nyílás = vezeték színe vagy csatlakozása: 1 / 4 (A) = 1 / 4 = WH; 1 / 2 (B) = 1 / 2 = GYPK; 2 / 4 (A) = 2 / 4 = GN; 2 / 2 (B) = 2 / 2 = RDBU; 3 / 4 (A) = 3 / 4 = YE; 3 / 2 (B) = 3 / 2 = WHGN; 4 / 4 (A) = 4 / 4 = GY; 4 / 2 (B) = 4 / 2 = BNGN; 5 / 4 (A) = 5 / 4 = PK; 5 / 2 (B) = 5 / 2 = WHYE; 6 / 4 (A) = 6 / 4 = RD; 6 / 2 (B) = 6 / 2 = YEBN; 7 / 4 (A) = 7 / 4 = BK; 7 / 2 (B) = 7 / 2 = WHGY;8 / 4 (A) = 8 / 4 = VT;8 / 2 (B) = 8 / 2 = GYBN;1-8 / 1 (+24V) = UN = BN;1-8 / 3 (0V) = 0V = BU
- Állapotjelző elérhető: igen
- Menetes hüvely anyaga: rézötvözet
- O-gyűrű tömítés anyaga: FKM
- Érintkezőhordozó anyaga: PBT
- A törzskábel érintkezőoldalának anyaga: rézötvözet
- A törzskábel oldalán lévő érintkezőfelület anyaga: ónozott
- A fedélcsavar meghúzási nyomatéka: 1 Nm
- A házrögzítés rögzítőcsavarjának meghúzási nyomatéka: 0,8 Nm
- Virágcserep anyaga: PUR
- Anyag érintkező tartókábel oldal: PA
- Helyi diagnosztika: Tápfeszültség LED zöld; I/O állapotjelző LED sárga
- Felügyelt funkció: Tápfeszültség
- Optikai ábrázolás: Zöld LED
- Kötélsúly: 143,9 kg/km
- UL AWM stílus: 20549
- Árnyékolt: nem
- Jelkábel vezetőszerkezete: 19 x 0,15 mm
- AWG jelvezeték: 22
- Tápegység vezetőjének kialakítása: 42x 0,15 mm
- AWG tápegység: 18
- Vezeték átmérője szigeteléssel együtt: 1,3 mm ±0,1 mm (jelvezeték); 1,8 mm ±0,1 mm (tápvezeték)
- Vezetékszigetelő anyag: PVC
- Egyszálú, szín: barna, kék, fehér, zöld, sárga, szürke, rózsaszín, piros, fekete, lila, szürke/rózsaszín, piros/kék, fehér/zöld, barna/zöld, fehér/sárga, sárga/barna, fehér/szürke, szürke/barna
- Teljes sodródás: Rétegesen sodródó erek
- Névleges kábelfeszültség: 300 V
- Minimális hajlítási sugár, fixen beszerelve: 7,5 x D
- Minimális hajlítási sugár, rugalmasan fektetve: 10 x D
- Minimális hajlítási sugár, fixen beszerelve: 72 mm
- Legkisebb hajlítási sugár rugalmasan fektetve: 95 mm
- Dinamikus teherbírás (hajlítás): Maximális hajlítási ciklusok: 1 500 000, hajlítási sugár: 95 mm, mozgási távolság: 2 m, mozgási sebesség: 2 m/s
- Lángállóság: DIN EN 50265
- Olajállóság: a VDE 0472 803. rész szerint
- Különleges tulajdonságok: szilikonmentes
- Szigetelés falvastagsága: ≥ 0,15 mm (belső köpeny); ≥ 0,76 mm (külső köpeny)
- Csomagolás
darab
- Termék típus
Érzékelő/működtető doboz
- Jelhelyek száma
16
- Kiosztás
dupla
- Gyártói szám
SACB- 8/4-L-C-M8 HD/10,0 PUR
- Törzsteljesítmény
Igen
- Elosztók száma
8-szoros
- Státuszjelző
LED-del
- Jeltípus
PNP
- Csatlakozó
M8 alj
- Szélesség
30 mm
- Hossz
180.9 mm
IP67
- Terhelhetőség dugaszonként
2 A
- Összegzett áram (egyszerű tárolás)
6 A
- Hőmérséklet (max.)
80 °C
- Hőmérséklet (min.)
-25 °C
- Csatlakozás (eloosztó dobozok)
M8 hüvely
- Ház anyaga
PBT
- Össz pólusszám
4
- Súly
0.1439 kg/m
- Gyártói szám
1197618
- Tartalom
1 db
- Kábelhossz
10 m
- Pólusszám
4
- Magasság
49 mm
- Áram terhelhetőség (teljes)
6 A
- Áramterhelhetősét I/O jelenként
2 A
- Mélység
180.9 mm
- Ház színe
Fekete
- Üzemi feszültség
24 V
- Mérési feszültség
24 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3565886 Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db darab
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3565886 Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db darab
Leírás
Elosztódoboz, Alkalmazás: Standard, Csatlakozás típusa: M8-as foglalat (fém), Helyek száma: 8, Pólusok száma: 4, Kódolás: A, Helykonfiguráció: Kettős, Állapotjelző: Igen, PNP; Fővezeték-csatlakozás: Dugaszolható csavaros sorkapocs 180°, PUR/PVC, Kábelhossz: 10 m, Árnyékolás: Nem
