Hasonló kivitel

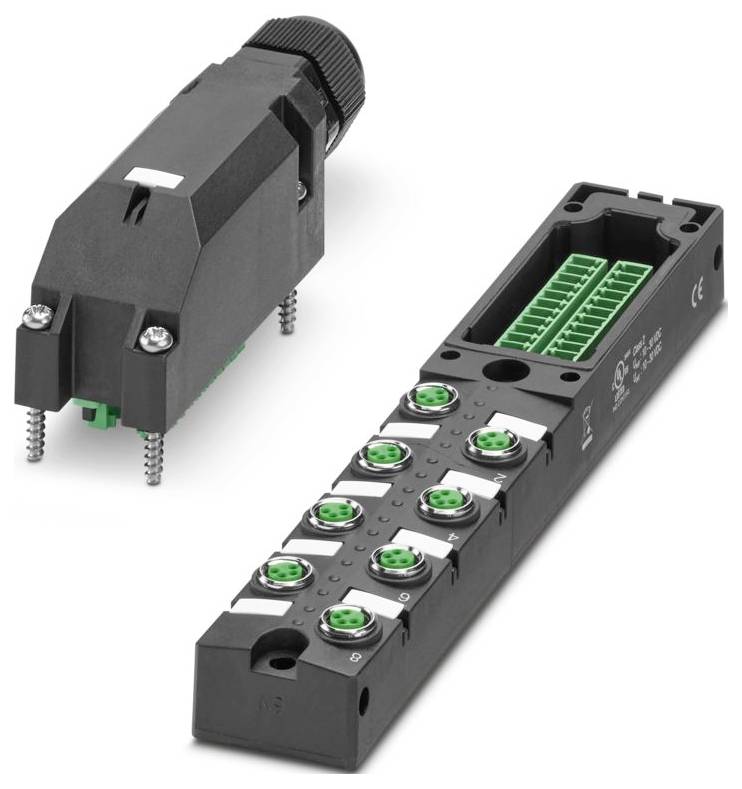

Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Érzékelő/működtető doboz 1 db darab
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Érzékelő/működtető doboz
Jelhelyek száma
8
Elosztók száma
8-szoros
Kiosztás
dupla
Adatlap (PDF)
Összesen (38 990 Ft / Darab)
38 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 4
- Névleges feszültség UN: 24 V DC
- Csatlakozás típusa: Dugaszolható csavaros csatlakozás
- Szélesség: 30 mm
- Magasság: 49 mm
- Ház anyaga: PBT
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP67
- Környezeti hőmérséklet (üzemi): -25 °C ... 80 °C
- Szabványok/előírások: IEC 61076-2-104
- Tömítés anyaga: FKM
- Hossz: 181 mm
- Érintkezőfelület anyaga: Ni/Au
- Kábel külső átmérője: 6 mm ... 12 mm
- Megjegyzés a dokumentációval kapcsolatban: A használt NYÁK-csatlakozók részleteit lásd az MC 1.5/10-STF-3.5 - 1847204 cikkszámú műszaki adataiban.
- Használati megjegyzés: A használaton kívüli nyílásokat használat előtt le kell zárni. A megfelelő záróelemeket a „Tartozékok” menüpont alatt találja.
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Telepítési megjegyzés: FIGYELEM: Kábelek fektetésekor vegye figyelembe a megengedett hajlítási sugarakat, mivel a túlzott hajlítóerők veszélyeztethetik a védettséget. Védje a csatlakozót a mechanikai terhelésektől, például kábelkötegelővel.
- Szabványos megnevezés: M8-as csatlakozó
- Alkalmazás: Standard
- Kódolás: A
- LED: igen
- Anyaggal érintkező: CuZn
- Rések száma: 8
- Maximális üzemi feszültség (Umax): 30 V DC
- Teljes névleges áram: 8 A
- Maximális áramterhelhetőség útvonalanként: 2 A
- Áramerősség foglalatonként: 2 A
- Érzékelő/aktuátor csatlakozási típusa: M8-as foglalat
- Csatlakozás kiosztása: Csatlakozás kiosztása
- Csatlakozóhely/Pólus = Vezeték színe vagy csatlakozás: 1/4 (A) = 1/4; 1/2 (B) = 1/2; 2/4 (A) = 2/4; 2/2 (B) = 2/2; 3/4 (A) = 3/4; 3/2 (B) = 3/2; 4/4 (A) = 4/4; 4/2 (B) = 4/2; 5/4 (A) = 5/4; 5/2 (B) = 5/2; 6/4 (A) = 6/4; 6/2 (B) = 6/2; 7/4 (A) = 7/4; 7/2 (B) = 7/2; 8/4 (A) = 8/4; 8/2 (B) = 8/2; 1-8/1 (+24) V) = UN;1-8 / 3 (0 V) = 0 V
- Állapotjelző elérhető: igen
- Menetes hüvely anyaga: rézötvözet
- O-gyűrű tömítés anyaga: FKM
- Érintkezőhordozó anyaga: PBT
- A törzskábel érintkezőoldalának anyaga: rézötvözet
- A törzskábel oldalán lévő érintkezőfelület anyaga: ónozott
- A flexibilis jelkábel keresztmetszete: 0,14 mm² ... 1,5 mm²
- Rugalmas tápcsatlakozó keresztmetszete: 0,14 mm² ... 1,5 mm²
- Rugalmas jelkábel keresztmetszete AWG: 26 ... 16
- Rugalmas AWG tápcsatlakozó keresztmetszete: 26 ... 16
- Jelvezeték csupaszítási hossza: 7 mm
- A burkolat csupaszítási hossza: 70 mm (főkábel)
- A fedélcsavar meghúzási nyomatéka: 1 Nm
- A házrögzítés rögzítőcsavarjának meghúzási nyomatéka: 0,8 Nm
- Virágcserep anyaga: PUR
- Anyag érintkező tartókábel oldal: PA
- Helyi diagnosztika: Tápfeszültség LED zöld; I/O állapotjelző LED sárga
- Felügyelt funkció: Tápfeszültség
- Optikai ábrázolás: Zöld LED
- Kulcsméret hollandi anyához: 24 mm
- Rögzítőanya kulcsmérete: 24 mm
- Csomagolás
darab
- Termék típus
Érzékelő/működtető doboz
- Jelhelyek száma
8
- Kiosztás
dupla
- Gyártói szám
SACB- 8/4-L-C-M8 HD
- Törzsteljesítmény
Igen
- Elosztók száma
8-szoros
- Státuszjelző
LED-del
- Jeltípus
PNP
- Csatlakozó
Dugaszolható csavaros csatlakozó
- Szélesség
30 mm
- Hossz
181 mm
IP67
- Terhelhetőség dugaszonként
2 A
- Összegzett áram (egyszerű tárolás)
8 A
- Hőmérséklet (max.)
80 °C
- Hőmérséklet (min.)
-25 °C
- Csatlakozó keresztmetszet (max.)
1.5 mm²
- Csatlakozó keresztmetszet (min.)
0.14 mm²
- Csatlakozás (eloosztó dobozok)
M8 hüvely
- Ház anyaga
PBT
- Össz pólusszám
4
- Gyártói szám
1197617
- Tartalom
1 db
- Pólusszám
4
- Magasság
49 mm
- Áram terhelhetőség (teljes)
8 A
- Üzemi feszültség
24 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3565840 Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Érzékelő/működtető doboz 1 db darab
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3565840 Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Érzékelő/működtető doboz 1 db darab
Leírás
Elosztódoboz, Alkalmazás: Standard, Csatlakozás típusa: M8 fém foglalat, Helyek száma: 8, Pólusok száma: 4, Kódolás: A, Helykonfiguráció: Kettős, Állapotjelző: Igen, PNP; Fővezeték-csatlakozás: Dugaszolható csavaros csatlakozó 180°, Árnyékolás: Nem
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
