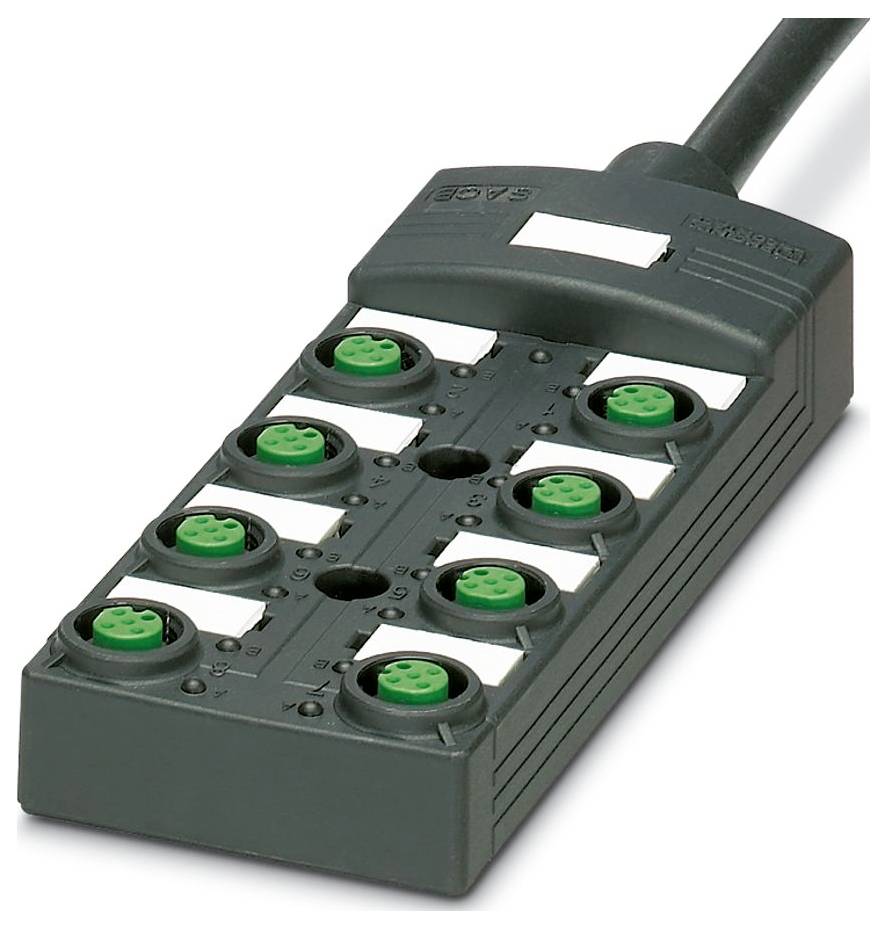

Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Érzékelő/működtető doboz 50 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Érzékelő/működtető doboz
Jelhelyek száma
8
Elosztók száma
8-szoros
Gyártói szám
SACB-8/ 8-L-15,0PUR SCO P
Törzsteljesítmény
Igen
Adatlap (PDF)
Összesen (1 971 990 Ft / Darab)
1 971 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 11
- Névleges feszültség UN: 24 V DC
- Szélesség: 54 mm
- Magasság: 23 mm
- Gyúlékonysági osztály az UL 94 szerint: V0
- Környezeti feltételek: Környezeti feltételek
- Védettségi besorolás: IP65; IP67
- Környezeti hőmérséklet (üzemi): -25 °C ... 80 °C
- Szabványok/előírások: IEC 61076-2-101
- Hossz: 149 mm
- Érintkezőfelület anyaga: aranyozott
- Kábel külső átmérője: 8,50 mm ±0,2 mm
- Használati megjegyzés: A használaton kívüli nyílásokat használat előtt le kell zárni. A megfelelő záróelemeket a „Tartozékok” menüpont alatt találja.
- Külső burkolat anyaga: PUR
- Vezető anyaga: csupasz rézszálak
- A vezeték hossza: 15 m
- Vezeték keresztmetszete: 8x 0,34 mm² (jelvezeték); 3x 0,75 mm² (tápvezeték)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Telepítési megjegyzés: FIGYELEM: Kábelek fektetésekor vegye figyelembe a megengedett hajlítási sugarakat, mivel a túlzott hajlítóerők veszélyeztethetik a védettséget. Védje a csatlakozót a mechanikai terhelésektől, például kábelkötegelővel.
- Szabványos megnevezés: M12-es csatlakozó
- Külső burkolat, szín: fekete RAL 9005
- Alkalmazás: Standard
- Egyéb ellenálló tulajdonságok: jó ellenállóképesség savakkal, lúgokkal és oldószerekkel szemben
- Szigetelési ellenállás: ≥ 5 MΩ*km
- Érintkező anyaga: rézötvözet
- Rések száma: 8
- Maximális üzemi feszültség (Umax): 30 V DC
- Teljes névleges áram: 12 A
- Maximális áramterhelhetőség útvonalanként: 2 A
- Áramerősség foglalatonként: 4 A
- Érzékelő/aktuátor kábelcsatlakozójának meghúzási nyomatéka: 0,4 Nm
- Csatlakozás kiosztása: Csatlakozás kiosztása
- Pólus/nyílás = vezeték színe vagy csatlakozása: 1 / 4 (A) = WH; 2 / 4 (A) = GN; 3 / 4 (A) = YE; 4 / 4 (A) = GY; 5 / 4 (A) = PK; 6 / 4 (A) = RD; 7 / 4 (A) = BK; 8 / 4 (A) = VT; 1-8 / 1 (+ 24 V) = BN; 1-8 / 3 (0V) = BU; 1-8 / 5 (PE) = GNYE
- Állapotjelző elérhető: igen
- Menetes hüvely anyaga: PBT;PBT;PUR
- O-gyűrű tömítés anyaga: NBR
- Érintkezőhordozó anyaga: PA
- A házrögzítés rögzítőcsavarjának meghúzási nyomatéka: 0,5 Nm
- PUR/PVC fekete [PUR]: PUR/PVC fekete [PUR]
- Kötélsúly: 107,4 kg/km
- UL AWM típus: 20549 (80°C / 300V)
- Árnyékolt: nem
- Kábeltípus: PUR/PVC fekete [PUR]
- Jelkábel vezetőszerkezete: 19 x 0,15 mm
- AWG jelvezeték: 22
- Tápegység vezetőjének kialakítása: 42x 0,15 mm
- AWG tápegység: 18
- Vezeték átmérője szigeteléssel együtt: 1,3 mm ±0,1 mm (jelvezeték); 1,8 mm ±0,1 mm (tápvezeték)
- Vezetékszigetelő anyag: PVC
- Egyeres vezeték, szín: barna, kék, zöld/sárga, fehér, zöld, sárga, szürke, rózsaszín, piros, fekete, lila
- Belső falvastagság: ≥ 0,15 mm
- Külső falvastagság: ≥ 0,38 mm
- Teljes sodródás: Rétegesen sodródó erek
- Névleges kábelfeszültség: 300 V AC
- Minimális hajlítási sugár, fixen beszerelve: 7,5 x D
- Minimális hajlítási sugár, rugalmasan fektetve: 10 x D
- Legkisebb hajlítási sugár, fixen beszerelve: 64 mm
- Legkisebb hajlítási sugár, rugalmasan beépíthető: 85 mm
- Dinamikus teherbírás (hajlítás): Maximális hajlítási ciklusok: 1 500 000, hajlítási sugár: 10 x D, mozgási távolság: 2 m, mozgási sebesség: 2 m/s
- Lángállóság: DIN EN 50265
- Olajállóság: a VDE 0472 803. rész szerint
- Különleges tulajdonságok: szilikonmentes
- Maximális vezetőellenállás: ≤ 53 Ω/km (jelvezeték); ≤ 26 Ω/km (tápvezeték)
- Vizsgálófeszültség vezeték/vezeték: 2000 V (50 Hz, 5 perc)
- Termék típus
Érzékelő/működtető doboz
- Jelhelyek száma
8
- Gyártói szám
SACB-8/ 8-L-15,0PUR SCO P
- Törzsteljesítmény
Igen
- Elosztók száma
8-szoros
- Státuszjelző
LED-del
- Jeltípus
PNP
- Csatlakozó
M12 alj
- Szélesség
54 mm
- Hossz
149 mm
IP65
IP67
- Terhelhetőség dugaszonként
4 A
- Összegzett áram (egyszerű tárolás)
12 A
- Hőmérséklet (max.)
80 °C
- Hőmérséklet (min.)
-25 °C
- Csatlakozó keresztmetszet (max.)
0.75 mm²
- Csatlakozó keresztmetszet (min.)
0.34 mm²
- Csatlakozás (eloosztó dobozok)
M12 alj
- Ház anyaga
PBT
- Össz pólusszám
4
- Gyártói szám
1118567
- Tartalom
50 db
- Kábelhossz
15 m
- Pólusszám
4
- Magasság
23 mm
- Áram terhelhetőség (teljes)
12 A
- Áramterhelhetősét I/O jelenként
2 A
- Mélység
149 mm
- Üzemi feszültség
24 V
- Mérési feszültség
24 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564675 Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Érzékelő/működtető doboz 50 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564675 Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Érzékelő/működtető doboz 50 db
Leírás
Elosztódoboz, alkalmazás: standard, helyek száma: 8, pólusok száma: 4, állapotjelző: igen, PNP; gerincvezeték csatlakozás: fix csatlakozás, PUR/PVC, kábelhossz: 15 m, árnyékolás: nem
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
