Name: Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Érzékelő/működtető doboz Elosztó M12 aljjal 1 db
Brand: Phoenix Contact
SKU: 3586155
Availability: BackOrder

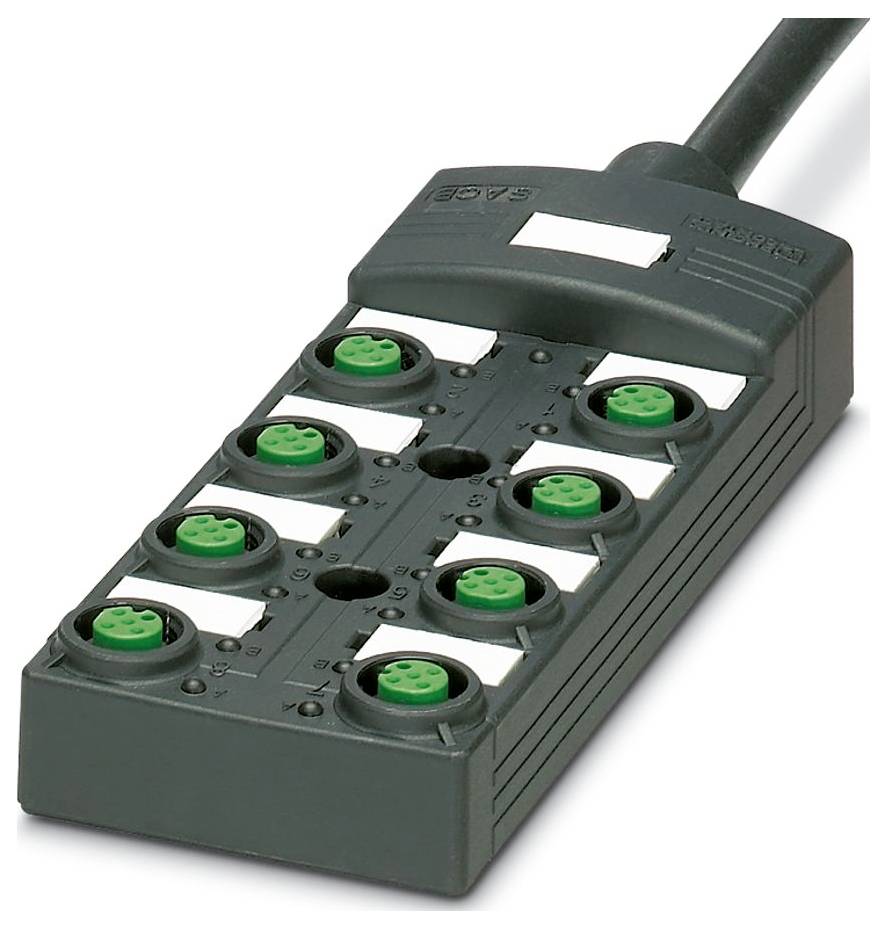

Nyolc zöld kör alakú csatlakozóval rendelkező ipari energiaelosztó blokk.

Hasonló kivitel

Termék típus

Érzékelő/működtető doboz

Jelhelyek száma

Elosztók száma

8-szoros

Kiosztás

egyszeres

Gyártói szám

SACB-8/ 8-L- 5,0PUR SCO P NPN

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 18. [Sze.]

7 db

Szám

Összesen (29 990 Ft / Darab)

29 990 Ft

ÁFÁ-val

Már csak 7 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Polzahl: 11
Nennspannung UN: 24 V DC
Szélesség: 54 mm
Magasság: 23 mm
Material Gehäuse: PBT
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP65;IP67
Umgebungstemperatur (Betrieb): -25 °C ... 80 °C
Normen/Bestimmungen: IEC 61076-2-101
Hossz: 149 mm
Material Kontaktoberfläche: vergoldet
Leitungsaußendurchmesser: 8,50 mm ±0,2 mm
Hinweis zur Anwendung: Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör".
Außenmantel, Material: PUR
Material Leiter: blanke Cu-Litze
A vezeték hossza: 5 m
Leitungsquerschnitt: 8x 0,34 mm² (Signalleitung);3x 0,75 mm² (Energieleitung)
Leiteranschluss: Leiteranschluss
Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
Normbezeichnung: M12-Steckverbinder
Außenmantel, Farbe: schwarz RAL 9005
Sonstige Beständigkeit: gut beständig gegen Säuren, Laugen und Lösemittel
Kodierung: A
Isolationswiderstand: ≥ 5 MΩ*km
LED: ja
Material Kontakt: Cu-Legierung
Anzahl der Steckplätze: 8
Betriebsspannung maximal Umax: 30 V DC
Bemessungsstrom gesamt: 12 A
Strombelastbarkeit je Pfad max.: 2 A
Strombelastbarkeit je Steckplatz: 4 A
Anschlussart Sensor/Aktor: M12-Buchse
Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung: 0,4 Nm
Anschlussbelegung: Anschlussbelegung
Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = WH;2 / 4 (A) = GN;3 / 4 (A) = YE;4 / 4 (A) = GY;5 / 4 (A) = PK;6 / 4 (A) = RD;7 / 4 (A) = BK;8 / 4 (A) = VT;1-8 / 1 (+ 24 V) = BN;1-8 / 3 (0 V) = BU;1-8 / 5 (PE) = GNYE
Statusanzeige vorhanden: ja
Material Gewindehülse: PBT
Material Dichtung O-Ring: NBR
Material Kontaktträger: PA
Anzugdrehmoment Montageschraube für Gehäusebefestigung: 0,5 Nm
Material Vergussmasse: PUR
Lokale Diagnose: Versorgungsspannung LED grün;Statusanzeige I/O LED gelb
Überwachte Funktion: Versorgungsspannung
optische Darstellung: LED grün
PUR/PVC schwarz [PUR]: PUR/PVC schwarz [PUR]
Leitungsgewicht: 107,4 kg/km
UL AWM Style: 20549 (80 °C / 300 V)
Geschirmt: nein
Leitungstyp: PUR/PVC schwarz [PUR]
Leiteraufbau Signalleitung: 19x 0,15 mm
AWG Signalleitung: 22
Leiteraufbau Spannungsversorgung: 42x 0,15 mm
AWG Spannungsversorgung: 18
Aderdurchmesser inklusive Isolierung: 1,3 mm ±0,1 mm (Signalleitung);1,8 mm ±0,1 mm (Energieleitung)
Material Aderisolation: PVC
Einzelader, Farbe: braun, blau, grün/gelb, weiß, grün, gelb, grau, rosa, rot, schwarz, violett
Wandstärke Innenmantel: ≥ 0,15 mm
Wandstärke Außenmantel: ≥ 0,38 mm
Gesamtverseilung: Adern in Lagen verseilt
Nennspannung Kabel: 300 V AC
Mindestbiegeradius, fest verlegt: 7,5 x D
Mindestbiegeradius, flexibel verlegt: 10 x D
Kleinster Biegeradius, fest verlegt: 64 mm
Kleinster Biegeradius, beweglich verlegt: 85 mm
Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 1500000, Biegeradius: 10 x D, Verfahrweg: 2 m, Verfahrgeschwindigkeit: 2 m/s
Flammwidrigkeit: DIN EN 50265
Ölbeständigkeit: nach VDE 0472 Teil 803
Besondere Eigenschaften: silikonfrei
Leiterwiderstand max.: ≤ 53 Ω/km (Signalleitung);≤ 26 Ω/km (Energieleitung)
Prüfspannung Ader/Ader: 2000 V (50 Hz, 5 min.)

Termék típus: Érzékelő/működtető doboz

Jelhelyek száma: 8

Kiosztás: egyszeres

Gyártói szám: SACB-8/ 8-L- 5,0PUR SCO P NPN

Törzsteljesítmény: Igen

Elosztók száma: 8-szoros

Státuszjelző: LED-del

Csatlakozó: M12 alj

Szélesség: 54 mm

Hossz: 149 mm

: IP65
IP67

Terhelhetőség dugaszonként: 4 A

Összegzett áram (egyszerű tárolás): 12 A

Hőmérséklet (max.): 80 °C

Hőmérséklet (min.): -25 °C

Csatlakozó keresztmetszet (max.): 0.75 mm²

Csatlakozó keresztmetszet (min.): 0.34 mm²

Csatlakozás (eloosztó dobozok): M12 alj

Ház anyaga: PBT

Össz pólusszám: 4

Gyártói szám: 1405737

Tartalom: 1 db

Kábelhossz: 5 m

Pólusszám: 4

Magasság: 23 mm

Áram terhelhetőség (teljes): 12 A

Áramterhelhetősét I/O jelenként: 2 A

Mélység: 149 mm

Üzemi feszültség: 24 V

Mérési feszültség: 24 V

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Elosztók száma

Jelhelyek száma

Pólusszám

Védelmi típus

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db darab

Rendelési szám:3565886

Szállítás: 11. 18. [Sze.]

56 dbConrad Electronic

8-szoros

IP67

Min.: 1

Többszörös: 1

64 990 Ft^*

Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db önálló

Rendelési szám:3565909

Szállítás: 11. 18. [Sze.]

49 dbConrad Electronic

8-szoros

IP67

Min.: 1

Többszörös: 1

33 990 Ft^*

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db önálló

Rendelési szám:3565938

Szállítás: 11. 18. [Sze.]

11 dbConrad Electronic

10-szeres

IP67

Min.: 1

Többszörös: 1

31 990 Ft^*

Phoenix Contact SACB- 4/3-L-C-M8 HD 1197589 Érzékelő/működtető doboz 1 db darab

Rendelési szám:3566244

Nem elérhető

Conrad Electronic

4-szeres

IP67

Min.: 1

Többszörös: 1

23 990 Ft^*

Phoenix Contact SACB- 8/3-L- 2,5PUR-M8 HD 1283016 Érzékelő/működtető doboz M8 elosztó műanyag csavarmenettel 50 db

Rendelési szám:3568146

Nem elérhető

Conrad Electronic

8-szoros

IP67

Min.: 1

Többszörös: 1

1 378 990 Ft^*

Phoenix Contact SACB- 8/3-L- 3,0PUR-M8 HD 1197331 Érzékelő/működtető doboz 1 db

Rendelési szám:3566160

Nem elérhető

Conrad Electronic

8-szoros

IP67

Min.: 1

Többszörös: 1

30 990 Ft^*

Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 Érzékelő/működtető doboz M8 elosztó műanyag csavarmenettel 1 db

Rendelési szám:3566165

Nem elérhető

Conrad Electronic

8-szoros

IP67

Min.: 1

Többszörös: 1

36 990 Ft^*

Phoenix Contact SACB- 8/3-L-20,0PUR-M8 HD 1197338 Érzékelő/működtető doboz Többpólusú elosztó 1 db

Rendelési szám:3566168

Nem elérhető

Conrad Electronic

8-szoros

IP67

Min.: 1

Többszörös: 1

55 990 Ft^*

Phoenix Contact SACB- 8/3-L-30,0PUR-M8 HD 1197339 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db

Rendelési szám:3566183

Nem elérhető

Conrad Electronic

8-szoros

IP67

Min.: 1

Többszörös: 1

68 990 Ft^*

Phoenix Contact SACB- 8/4-L-20,0PUR-M8 HD 1197340 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db darab

Rendelési szám:3566143

Nem elérhető

Conrad Electronic

8-szoros

IP67

Min.: 1

Többszörös: 1

78 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Érzékelő/működtető doboz Elosztó M12 aljjal 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Érzékelő/működtető doboz Elosztó M12 aljjal 1 db

Leírás

Verteilerbox, Anschlussart: M12-Buchse Kunststoff, Anzahl der Steckplätze: 8, Polzahl: 4, Kodierung: A, Steckplatzbelegung: einfach, Statusanzeige: ja, NPN; Stammleitungsanschluss: Festanschluss 180°, PUR/PVC, Leitungslänge: 5 m, Schirmung: nein
