Phoenix Contact Stift ház kábel Pólusok száma 4 Raszterméret: 5.08 mm 1842238 1 db vásárlása

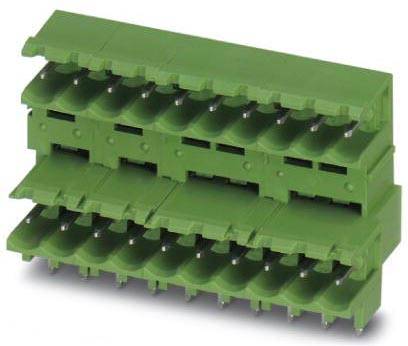

Zöld csatlakozóblokk több csatlakozóval, három sorban elrendezve. Elektronikai alkalmazásokhoz alkalmas.

Hasonló kivitel

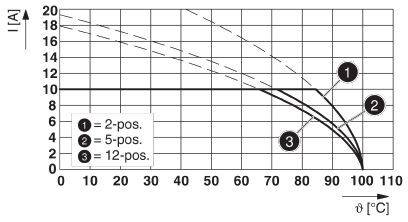

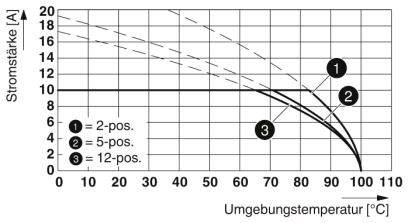

A diagram mutatja az áramot (I[A]) a hőmérséklet (θ[°C]) függvényében három görbével: 1=2-pozíciós, 2=5-pozíciós, 3=12-pozíciós. Bemutatja az áram hőmérsékletfüggését.

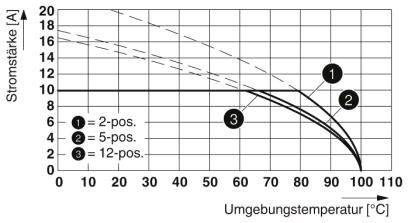

A diagram mutatja az áramerősséget a környezeti hőmérséklet függvényében 2, 5 és 12 pozícióra. A magasabb pozíciószám csökkenti az áramerősséget.

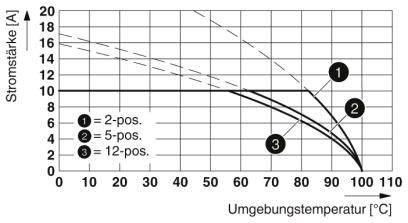

A diagram bemutatja az áramerősséget a környezeti hőmérséklet függvényében. Három görbe látható: '2-poz.', '5-poz.', '12-poz.'. A diagram menete: az áramerősség csökken a hőmérséklet emelkedésével.

A diagram mutatja az áramerősséget (A) a környezeti hőmérséklet (°C) függvényében, három görbe három különböző pozícióhoz (2-poz., 5-poz., 12-poz.). Az áramerősség csökken a hőmérséklet emelkedésével.

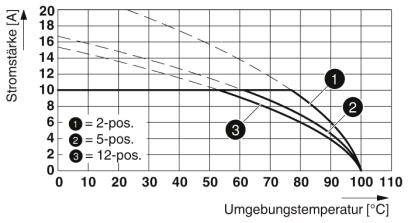

A diagram bemutatja a áramerősséget [A] a környezeti hőmérséklet [°C] függvényében. Három görbe a 2-pozíciós, 5-pozíciós és 12-pozíciós kapcsolókra. Csökkenés a hőmérséklet emelkedésével.

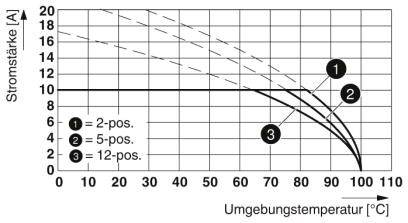

Diagram egy áram-hőmérséklet görbéről három vonallal különböző pozíciókhoz (2, 5, 12), x-tengely: Hőmérséklet (°C), y-tengely: Áramerősség (A).

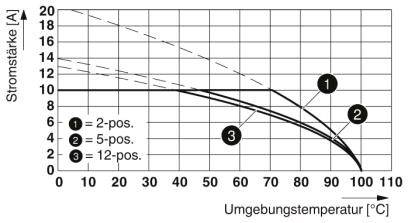

A diagram bemutatja az áramerősség (A) és a környezeti hőmérséklet (°C) közötti összefüggést 2-, 5- és 12-pólusú áramkörök esetében. Az áramerősség csökken a hőmérséklet emelkedésével.

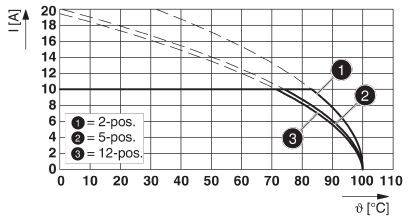

A diagram mutatja az áram-hőmérséklet jelleggörbéket 2, 5 és 12 pozícióra. A tengelyek: áram (I) amperben és hőmérséklet (Θ) Celsius-fokban.

1/9

Hasonló kivitel

Termék típus

Stift ház kábel

Kivitel

Dugó

Sorok száma

5.08 mm

Pólusok száma

Adatlap (PDF)

Szállítás: 10. 2. P.

39 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (1173Ft / Darab)

1173Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

PCB bázis szalag

Tartalom, tartalmi egységek rendelésenként: 1 db
Sorok száma: 2
Pólusok száma: 4

Műszaki adatok

Csatlakozók száma: 8
Névleges keresztmetszet: 2,5 mm²
Stift méret: 1 x 1 mm
Szigetelőanyag csoport: IIIa
Névleges impulzus feszültség (III / 3): 4 kV
Dugaszoló rendszer: CLASSIC COMBICON
Rögzítés: nélkül
Potenciálok száma: 8
Teljes magasság (magasság forrasztócsap nélkül): 27,49 mm
Csap hossza: 3,8 mm
Környezeti hőmérséklet (szerelés): -5 ° C ... 100°C
Párosodási erő pólusonként kb
Húzóerő pólusonként kb. 6 N
Párosítási ciklusok: 25
Frekvencia: 10-150-10 Hz

Termék típus: Stift ház kábel

Kivitel: Dugó

Sorok száma: 2

RM: 5.08 mm

Pólusok száma: 4

Szélesség: 22.87 mm

Névleges áram: 10 A

Névleges áramerősség, kerekítve: 10 A

Tartalom: 1 db

Méret: (H x Sz x Ma) 20.1 x 22.87 x 31.29 mm

Csatlakozó: Nyák

Gyártói szám: 1842238

Gyártói szín: Zöld

Szigetelőanyag: PBT

Érintkezőanyag: Cu-ötvözet, ónozott

Nyákoldali érintkező felület: Ón

Dugóoldali érintkező felület: Ón

Névleges feszültség: 320 V

Magasság: 31.29 mm

Hossz: 20.1 mm

Hőmérséklet (max.): +100 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: MDSTBW 2,5/ 4-G-5,08

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209466 Phoenix Contact Stift ház kábel Pólusok száma 4 Raszterméret: 5.08 mm 1842238 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209466 Phoenix Contact Stift ház kábel Pólusok száma 4 Raszterméret: 5.08 mm 1842238 1 db

Leírás

Maximális rugalmasság az eszköz tervezésében - alapcsík különféle csatlakozási technológiájú csatlakozókhoz. A nyomtatott áramköri kártyák egyszerű cserélhető dugaszolható modulokkal. Az ismert szerelési elv lehetővé teszi a világszerte történő használatot. Több vezeték csatlakoztatása lehetővé teszi a nagyobb érintkezési sűrűséget.
