Name: Phoenix Contact Stift ház panel Pólusok száma 8 Raszterméret: 5.08 mm 1955471 50 db
Brand: Phoenix Contact
SKU: 2209552
Availability: BackOrder

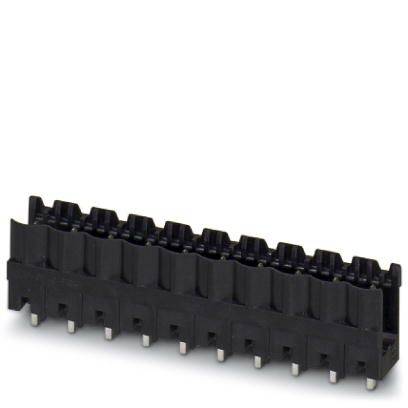

Egy fekete elektromos csatlakozó több, egy sorban elhelyezkedő csatlakozóhellyel, fehér háttér előtt.

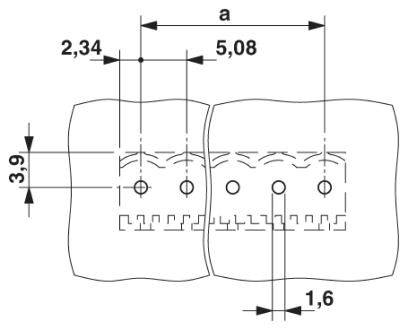

Műszaki rajz két összekapcsolt alkatrészről méretekkel: hosszúság 'a' 5,08 mm, szélesség 3,9 mm, távolság 1,6 mm és 2,34 mm.

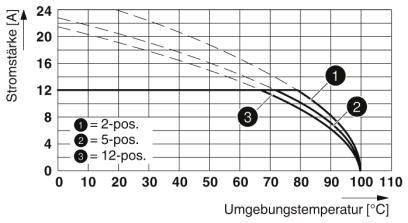

A diagram bemutatja az áramintenzitást a környezeti hőmérséklet függvényében. Három görbe jelöli a különböző pozíciókat (2, 5, 12-pos).

A diagram mutatja az áramerősséget [A] a környezeti hőmérséklet [°C] függvényében. Három görbe: '2-poz.', '5-poz.', '12-poz.'. Az áramerősség csökken a hőmérséklet emelkedésével.

A diagram az áramerősséget [A] mutatja az környezeti hőmérséklet [°C] függvényében. Görbék 2, 5, 12 pozícióra. Az áramerősség csökken a hőmérséklet emelkedésével.

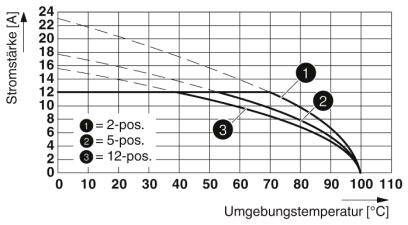

A diagram mutatja az áramerősséget amperben (y-tengely) az környezeti hőmérséklet ellen Celsius-fokban (x-tengely). Görbék 2-, 5-, 12-pozíciókra. Az áramerősség csökken magasabb hőmérsékleten.

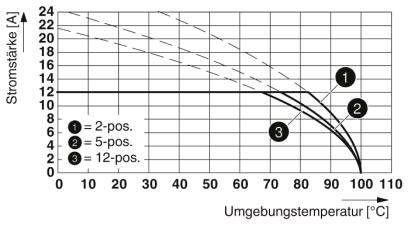

Az ábra az áramerősséget (A) mutatja az környezeti hőmérséklet (°C) függvényében. Három görbe látható: 2-pozíciós, 5-pozíciós és 12-pozíciós, amelyek csökkenő tendenciát mutatnak a hőmérséklet emelkedésével.

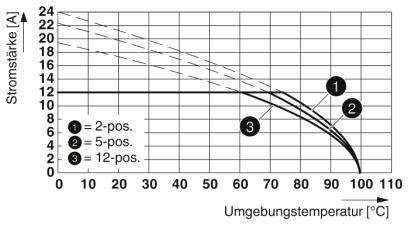

Az ábra az áramerősséget amperben ábrázolja a környezeti hőmérséklet (Celsius-fokban) függvényében. Három görbe látható 2-, 5- és 12-pólusú csatlakozók esetében.

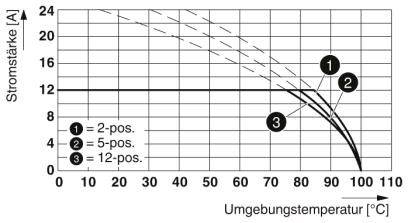

A diagram bemutatja az áramerősséget amperben az környezeti hőmérséklet függvényében Celsius-fokban. Három görbe 2-pozíciós, 5-pozíciós és 12-pozíciós pozícióra.

1/9

Hasonló kivitel

Termék típus

Stift ház panel

Kivitel

Dugó

Sorok száma

5.08 mm

Pólusok száma

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 27. [P.]

Szám (csomagméret 50 db)

készlet

Összesen (32 990 Ft / Darab)

32 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

PC Board

Tartalom, tartalmi egységek rendelésenként: 50 db
Sorok száma: 1
Pólusok száma: 8

Műszaki adatok

Névleges keresztmetszet: 2,5 mm²
Beépítési magasság: 12 mm.
Forrasztócsap hossza: 2,6 mm
Stift méret: 1 x 1 mm
Szigetelőanyag csoport: IIIa
Névleges impulzus feszültség (III / 3): 4 kV
Csap hossza: 2,6 mm

Termék típus: Stift ház panel

Kivitel: Dugó

Sorok száma: 1

RM: 5.08 mm

Pólusok száma: 8

Szélesség: 40.24 mm

Névleges áram: 12 A

Névleges áramerősség, kerekítve: 12 A

Tartalom: 50 db

Méret: (H x Sz x Ma) 8.6 x 40.24 x 14.6 mm

Csatlakozó: Nyák

Gyártói szám: 1955471

Gyártói szín: Fekete

Szigetelőanyag: LCP

Dugóoldali érintkező felület: Ón

Névleges feszültség: 400 V

Magasság: 14.6 mm

Hossz: 8.6 mm

Gyártói szám: CCV 2,5/ 8-G-5,08 P26THR

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Pólusok száma

Szélesség

Phoenix Contact Stift ház panel Pólusok száma 10 Raszterméret: 3.5 mm 1818070 1 db darab

Rendelési szám:2209429

Szállítás: 10. 29. [Cs.]

39 dbConrad Electronic

8 A

3.5 mm

45.3 mm

Min.: 1

Többszörös: 1

1790Ft^*

Phoenix Contact Stift ház panel Pólusok száma 10 Raszterméret: 3.81 mm 1725788 50 db

Rendelési szám:2209311

Szállítás: 11. 10. [K.]

68 készletConrad Electronic

8 A

3.81 mm

38.89 mm

Min.: 1

Többszörös: 1

249 990 Ft^*

Phoenix Contact Stift ház panel Pólusok száma 10 Raszterméret: 5.08 mm 1769544 1 db

Rendelési szám:2209339

Szállítás: 12. 21. [H.]

Conrad Electronic

12 A

5.08 mm

50.8 mm

Min.: 1

Többszörös: 1

1590Ft^*

Phoenix Contact Stift ház panel Pólusok száma 10 Raszterméret: 5.08 mm 1899210 50 db darab

Rendelési szám:2209512

Szállítás: 12. 4. [P.]

Conrad Electronic

12 A

5.08 mm

67.4 mm

Min.: 1

Többszörös: 1

117 990 Ft^*

Phoenix Contact Stift ház panel Pólusok száma 10 Raszterméret: 7.62 mm 1720547 50 db

Rendelési szám:2209306

Szállítás: 2027. 01. 19. [K.]

Conrad Electronic

41 A

7.62 mm

79 mm

Min.: 1

Többszörös: 1

155 990 Ft^*

Phoenix Contact Stift ház panel Pólusok száma 12 Raszterméret: 3.5 mm 1818096 1 db darab

Rendelési szám:2209430

Szállítás: 12. 18. [P.]

Conrad Electronic

8 A

3.5 mm

52.3 mm

Min.: 50

Többszörös: 50

2390Ft^*

Phoenix Contact Stift ház panel Pólusok száma 12 Raszterméret: 5.08 mm 1926112 50 db

Rendelési szám:2209526

Szállítás: 11. 27. [P.]

Conrad Electronic

12 A

5.08 mm

66.78 mm

Min.: 1

Többszörös: 1

51 990 Ft^*

Phoenix Contact Stift ház panel Pólusok száma 12 Raszterméret: 5.08 mm 1955730 50 db

Rendelési szám:2209553

Szállítás: 11. 30. [H.]

Conrad Electronic

12 A

5.08 mm

71.07 mm

Min.: 1

Többszörös: 1

74 990 Ft^*

Phoenix Contact Stift ház panel Pólusok száma 12 Raszterméret: 7.62 mm 1721009 50 db

Rendelési szám:2209308

Szállítás: 2027. 01. 19. [K.]

Conrad Electronic

41 A

7.62 mm

107.54 mm

Min.: 1

Többszörös: 1

189 990 Ft^*

Phoenix Contact Stift ház panel Pólusok száma 14 Raszterméret: 3.5 mm 1766051 125 db darab

Rendelési szám:2209334

Szállítás: 11. 10. [K.]

22 készletConrad Electronic

8 A

3.5 mm

Min.: 1

Többszörös: 1

550 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2209552 Phoenix Contact Stift ház panel Pólusok száma 8 Raszterméret: 5.08 mm 1955471 50 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209552 Phoenix Contact Stift ház panel Pólusok száma 8 Raszterméret: 5.08 mm 1955471 50 db

Leírás

Integrációra tervezték az SMT forrasztási folyamatban. A függőleges csatlakozás lehetővé teszi a többsoros elrendezést az áramköri táblán. Maximális rugalmasság az eszköz tervezésében - alapcsík különféle csatlakozási technológiájú csatlakozókhoz.

Ez a szöveg gépi fordítással készült.
