Phoenix Contact TC-2D37SUB-ADIO32-2EX-P-UNI 2904684 Modul tartó 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (343 990 Ft / Darab)
343 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 37
- Névleges feszültség UN:< 30 V DC (jelenként/csatornánként)
- Csatlakozás típusa: D-SUB tűs csatlakozó
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 242 mm
- Magasság: 170 mm
- Mélység: 159,5 mm
- Gyúlékonysági osztály az UL 94 szerint: V0
- Környezeti feltételek: Környezeti feltételek
- Védettség: IP00
- Környezeti hőmérséklet (üzemi): -20 °C ... 60 °C (lásd a modul specifikációit)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: EN IEC 60664-1
- Megjegyzés: Tápellátás a 2904673 TC-MACX-MCR-PTB betáplálási és hibajelző modulon keresztül.
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Rezgés (üzemeltetés közben): 2g, az IEC 60068-2-6 szabvány szerint
- Csupaszolási hossz: 7 mm
- Légrés és kúszóáramút: Légrés és kúszóáramút
- Telepítési helyzet: függőleges, vízszintes
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való együttes használat esetén be kell tartani az adott harmadik fél gyártójának műszaki adatait, biztonsági és figyelmeztető utasításait is.
- Jelölés: UL 61010 minősítésű; I. osztály, 2. kategória, A, B, C, D T4 csoportok; I. osztály, 2. zóna, IIC csoport
- UL, USA / Kanada: UL, USA / Kanada
- Biztosíték: 2 x 2,5 A az áramköri lapon, lomha (cserélhető)
- Bemeneti feszültségtartomány: 19,2 V DC ... 30 V DC
- Szerelési megjegyzés: végkonzolok nélkül
- Ütésállóság: 15 g, az IEC 60068-2-27 szabvány szerint
- Bemeneti feszültség: 24 V egyenfeszültség
- Maximális kapcsolási feszültség: 50 V DC (0,3 A); 30 V DC (2 A); 33 V AC (2 A)
- Állapotjelző: 1 db piros LED (hiba); 2 db zöld LED (PWR1 és PWR2)
- Név: Betápláló modul
- Ellátás: Ellátás
- Bemeneti áram: ≤ 2 A
- Szigetelés: Alapszigetelés
- Érintkező konfiguráció: 1 alapállapotban nyitott érintkező (riasztás = nyitott)
- Névleges szigetelési feszültség: 50 V
- Méretezett feszültséglökés 0,5 kV
- Portok száma: 2
- Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok: Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok
- Alkalmas I/O kártya: univerzális
- Szabályozási szint: Szabályozási szint
- Maximális megengedett áram: 1 A (jel/csatorna)
- Redundáns tápegység: igen, dióda-leválasztással
- Fordított polaritás és túlfeszültség elleni védelem: igen
- Kimenet megnevezése: Kapcsoló kimenet
- Tápegység: Tápegység
- Támogatott vezérlés: univerzális: Támogatott vezérlés: univerzális
- Termék típus
Modul tartó
- Üzemi feszültség (min.)
19.2 V/DC
- Üzemi feszültség
19.2 - 30 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
24 V/DC
- Magasság
170 mm
- Hossz
159.5 mm
- Szélesség
242 mm
IP00
- Méret
(H x Sz x Ma) 159.5 x 242 x 170 mm
- Gyártói szám
2904684
- Gyártói szám
TC-2D37SUB-ADIO32-2EX-P-UNI
- Szerelési mód
szerelősínek
- Tartalom
1 db
- Mélység
159.5 mm
- Mérési áram
1 A
- Mérési feszültség
30 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579738 Phoenix Contact TC-2D37SUB-ADIO32-2EX-P-UNI 2904684 Modul tartó 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579738 Phoenix Contact TC-2D37SUB-ADIO32-2EX-P-UNI 2904684 Modul tartó 24 V/DC
Leírás

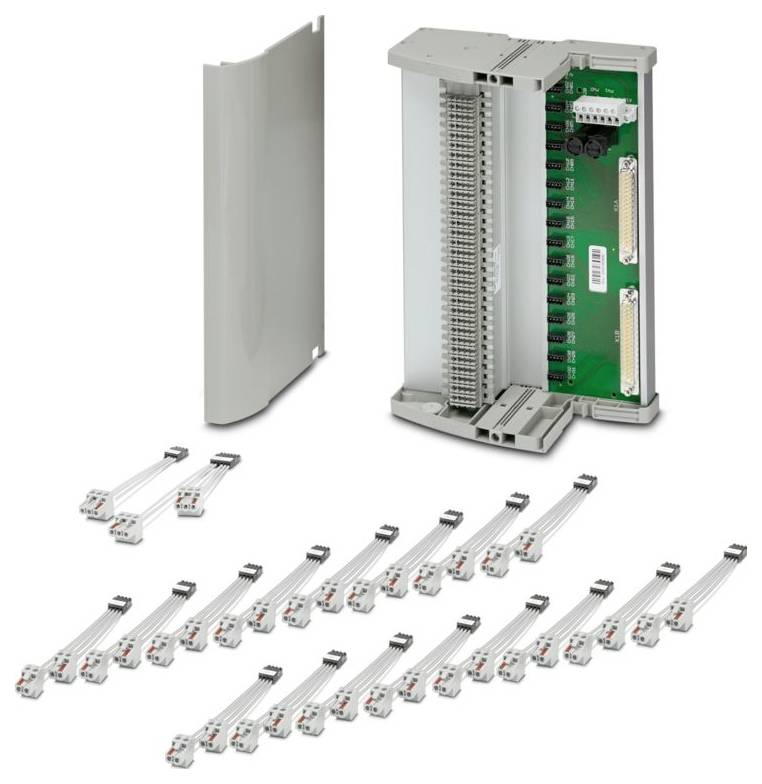

Univerzális terminációs hordozó 16 kétcsatornás MACX Analog Ex i leválasztó erősítő digitális vagy analóg bemeneti/kimeneti kártyákhoz való csatlakoztatásához két 37 tűs D-SUB csatlakozón keresztül (1:1 csatlakozás)
