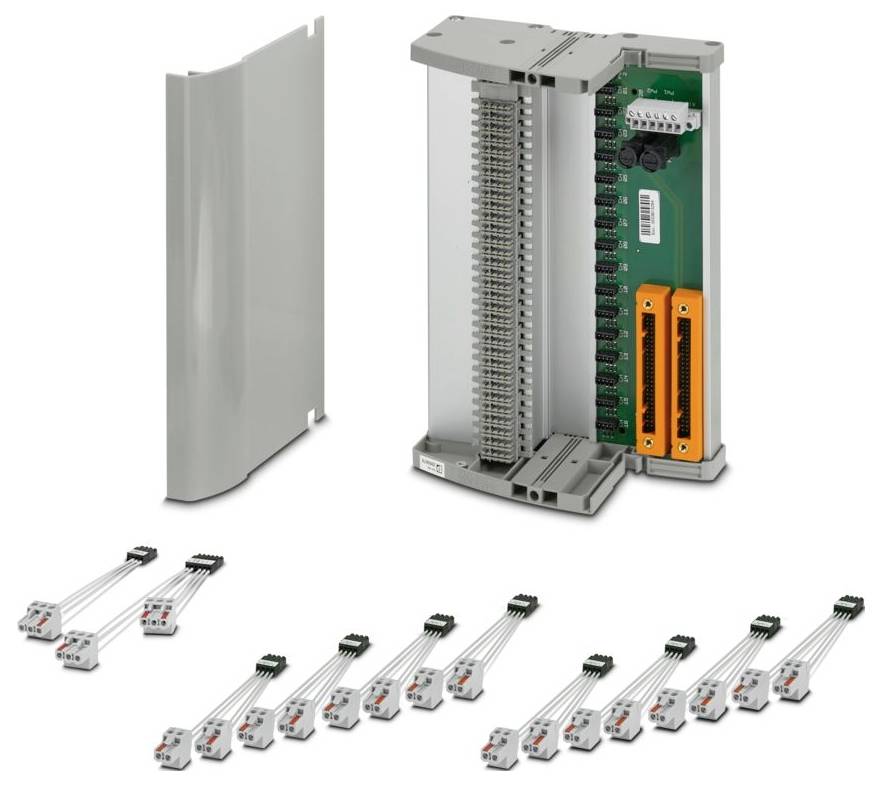

Phoenix Contact TC-2KS50-DO16-EX-PR-RS 2905678 Modul tartó 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (386 990 Ft / Darab)
386 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusszám: 50
- Névleges feszültség UN:< 30 V DC (jelenként/csatornánként)
- Csatlakozás típusa: Yokogawa, KS kompatibilis
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 242 mm
- Magasság: 170 mm
- Mélység: 159,5 mm
- Gyúlékonysági osztály az UL 94 szerint: V0
- Környezeti feltételek: Környezeti feltételek
- Védettség: IP00
- Környezeti hőmérséklet (üzemi): -20 °C ... 60 °C (lásd a modul specifikációit)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: DIN EN 50178
- Megjegyzés: Tápellátás a 2904673 TC-MACX-MCR-PTB betáplálási és hibajelző modulon keresztül.
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Rezgés (üzemeltetés közben): 2g, az IEC 60068-2-6 szabvány szerint
- Csupaszolási hossz: 7 mm
- Légrés és kúszóáramút: Légrés és kúszóáramút
- Telepítési helyzet: függőleges, vízszintes
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel történő használat esetén be kell tartani az adott harmadik fél gyártójának specifikációit, biztonsági és figyelmeztető utasításait is.
- Jelölés: UL 61010 minősítésű; I. osztály, 2. kategória, A, B, C, D T4 csoportok; I. osztály, 2. zóna, IIC csoport
- UL, USA / Kanada: UL, USA / Kanada
- Biztosíték: 2 x 2,5 A az áramköri lapon, lomha (cserélhető)
- Bemeneti feszültségtartomány: 19,2 V DC ... 30 V DC
- Szerelési megjegyzés: végkonzolok nélkül
- Ütésállóság: 15 g, az IEC 60068-2-27 szabvány szerint
- Bemeneti feszültség: 24 V egyenfeszültség
- Maximális kapcsolási feszültség: 50 V DC (0,3 A); 30 V DC (2 A); 33 V AC (2 A)
- Állapotjelző: 1 db piros LED (hiba); 2 db zöld LED (PWR1 és PWR2)
- Név: Betápláló modul
- Ellátás: Ellátás
- Bemeneti áram: ≤ 2 A
- Szigetelés: Alapszigetelés
- Érintkező konfiguráció: 1 alapállapotban nyitott érintkező (riasztás = nyitott)
- Névleges szigetelési feszültség: 50 V
- Méretezett feszültséglökés 0,5 kV
- Portok száma: 2
- Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok: Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok
- Alkalmas I/O kártya: SDV541
- Szabályozási szint: Szabályozási szint
- Maximális megengedett áram: 30 mA (jel/csatorna)
- Redundáns tápegység: igen, dióda-leválasztással
- Fordított polaritás és túlfeszültség elleni védelem: igen
- Kimenet megnevezése: Kapcsoló kimenet
- Tápegység: Tápegység
- Támogatott vezérlés: YOKOGAWA ProSafe-RS: Támogatott vezérlés: YOKOGAWA ProSafe-RS
- Termék típus
Modul tartó
- Üzemi feszültség (min.)
19.2 V/DC
- Üzemi feszültség
19.2 - 30 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
24 V/DC
- Magasság
170 mm
- Hossz
159.5 mm
- Szélesség
242 mm
IP00
- Méret
(H x Sz x Ma) 159.5 x 242 x 170 mm
- Gyártói szám
2905678
- Gyártói szám
TC-2KS50-DO16-EX-PR-RS
- Szerelési mód
szerelősínek
- Tartalom
1 db
- Mélység
159.5 mm
- Mérési áram
0,03 A
- Mérési feszültség
30 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579964 Phoenix Contact TC-2KS50-DO16-EX-PR-RS 2905678 Modul tartó 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579964 Phoenix Contact TC-2KS50-DO16-EX-PR-RS 2905678 Modul tartó 24 V/DC
Leírás
Csatlakozó hordozó 16 MACX Analog Ex i szelepvezérlő modul redundáns csatlakoztatásához a Yokogawa ProSafe-RS vezérlő digitális kimeneti kártyáihoz, két 50 tűs KS50 csatlakozón keresztül. Yokogawa SDV541 kártyához alkalmas.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
