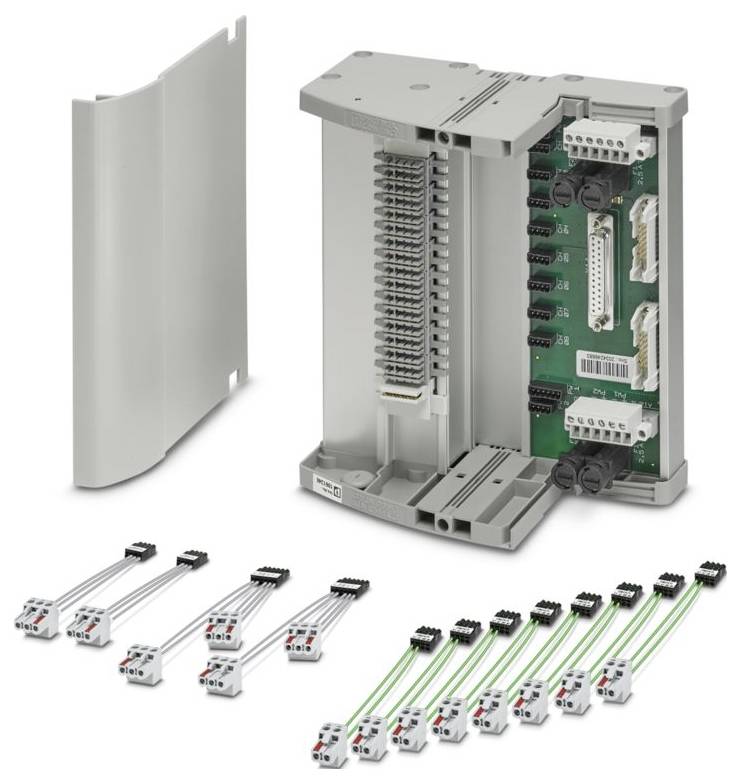

Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Module frame 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (382 990 Ft / Darab)
382 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 14
- Névleges feszültség UN:< 50 V DC (jelenként/csatornánként)
- Csatlakozás típusa: IDC/FLK tűs sorkapocs
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 148 mm
- Magasság: 170 mm
- Mélység: 160 mm
- Környezeti feltételek: Környezeti feltételek
- Védettség: IP00
- Környezeti hőmérséklet (üzemi): -20 °C ... 70 °C (lásd a modul specifikációit)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: EN 60079-0; EN 60079-7; EN 60079-11
- Megjegyzés: Második terminációs vivő csatlakoztatásához (8 további HART csatorna)
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Rezgés (üzemeltetés közben): 2g, az IEC 60068-2-6 szabvány szerint
- Csupaszolási hossz: 7 mm
- Légrés és kúszóáramút: Légrés és kúszóáramút
- Telepítési helyzet: függőleges, vízszintes
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való együttes használat esetén be kell tartani az adott harmadik fél gyártójának műszaki adatait, biztonsági és figyelmeztető utasításait is.
- Jelölés: UL 61010 minősítésű; I. osztály, 2. kategória, A, B, C, D T4 csoportok; I. osztály, 2. zóna, IIC csoport
- UL, USA / Kanada: UL, USA / Kanada
- Biztosíték: 2 x 2,5 A lomha kioldású (cserélhető)
- Bemeneti feszültségtartomány: 19,2 V DC ... 30 V DC
- Szerelési megjegyzés: végkonzolok nélkül
- Ütésállóság: 15 g, az IEC 60068-2-27 szabvány szerint
- Bemeneti feszültség: 24 V egyenfeszültség
- Állapotjelző: 2 db zöld LED (PWR1 és PWR2)
- Név: Betápláló modul
- Ellátás: Ellátás
- Használati korlátozás: Használati korlátozás
- EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
- Bemeneti áram: ≤ 2 A
- Szigetelés: Alapszigetelés
- Névleges szigetelési feszültség: 30 V
- Méretezett feszültséglökés 0,5 kV
- Védettségi fokozat (telepítési hely): ≥ IP54 (telepítési hely)
- Portok száma: 1
- Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok: Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok
- Alkalmas I/O kártya: AO845
- Szabályozási szint: Szabályozási szint
- Maximális megengedett áram: 1 A (jel/csatorna)
- Támogatott vezérlés: ABB S800 I/O: Támogatott vezérlés: ABB S800 I/O
- Redundáns tápegység: igen, dióda-leválasztással
- Fordított polaritás és túlfeszültség elleni védelem: igen
- Tápegység: Tápegység
- 2014/35/EU irányelv (EMC): 2014/35/EU irányelv (EMC)
- X11: X11
- X12: X12
- Termék típus
Module frame
- Üzemi feszültség (min.)
19.2 V/DC
- Üzemi feszültség
19.2 - 30 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
24 V/DC
- Magasság
170 mm
- Hossz
160 mm
- Szélesség
148 mm
IP00
- Méret
(H x Sz x Ma) 160 x 148 x 170 mm
- Gyártói szám
1061346
- Gyártói szám
TC-D25SUBF-AO8-EX-2PS-S800
- Szerelési mód
szerelősínek
- Tartalom
1 db
- Mélység
160 mm
- Mérési áram
1 A
- Mérési feszültség
50 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Module frame 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Module frame 24 V/DC
Leírás
8 db egycsatornás MACX analóg (Ex i) leválasztó erősítőhöz való terminátorhordozó, amely az ABB S800 AO845 rendszerhez (analóg kimenet) csatlakoztatható TU812 vagy TU854 modulon keresztül, kettős redundáns tápegységgel.
