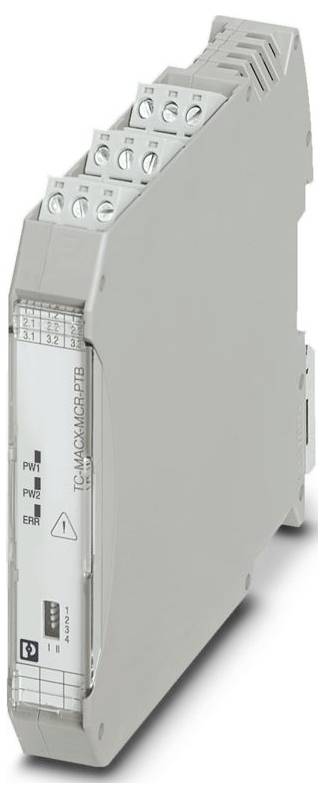

Phoenix Contact TC-MACX-MCR-PTB 2904673 Tápellátás/hibajelző modul
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (55 898 Ft / Darab)
55 898 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 14
- Szélesség: 17,5 mm
- Magasság: 103,6 mm
- Mélység: 113,7 mm
- Szín: szürke (RAL 7042)
- Ház anyaga: PA 6.6
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -20 °C ... 60 °C (csak terminálhordozón)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: EN 61000-4-6
- Megjegyzés: Az interferencia folyamat során kisebb eltérések előfordulhatnak.
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csupaszolási hossz: 7 mm
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való együttes használat esetén be kell tartani az adott harmadik fél gyártójának műszaki adatait, biztonsági és figyelmeztető utasításait is.
- ATEX: ATEX
- Jelölés: UL 61010 minősítésű; I. osztály, 2. kategória, A, B, C, D T5 csoportok; I. osztály, 2. zóna, IIC csoport
- UL, USA / Kanada: UL, USA / Kanada
- Kimeneti feszültség: Bemeneti feszültség - 0,7 V
- CE: CE
- Tanúsítvány: PxCIF21UKEX2904673X
- Jelzés: Jelzés
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Interferencia sugárzás: Interferencia sugárzás
- Vezetett interferencia: Vezetett interferencia
- Zavarvédettség EN 61000-6-2
- Maximális kapcsolási feszültség: 30 V AC/DC (2 A)
- Állapotjelző: 1 db piros LED (hiba); 2 db zöld LED (PWR1 és PWR2)
- Megnevezés: Vezetett zavarok
- Használati korlátozás: Használati korlátozás
- EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
- Érintkező konfiguráció: 1 váltóérintkező
- Éghetőségi osztály az UL 94 (ház) szerint: V0 (ház)
- Érintkező anyaga: AgSnO, kemény aranyozással
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- Fordított polaritás és túlfeszültség elleni védelem: igen
- Kimeneti jeláram maximuma: 2 A (redundanciatartomány)
- Mélység NS 35/7,5: 114,5 mm (az EN 60715 szabvány szerinti NS 35/7,5 szerelősínre pattintva)
- Bemeneti jelfeszültség: 19,2 V DC ... 30 V DC
- Kapcsolás: Relé: Kapcsolás: Relé
- Értékelési kritérium: A
- Termék típus
Tápellátás/hibajelző modul
- Relé kimenetek száma (max.)
1
- Üzemi feszültség (min.)
19.2 V/DC
- Üzemi feszültség
19.2 V/DC (min)
- Magasság
103.6 mm
- Hossz
113.7 mm
- Szélesség
17.5 mm
IP20
- Méret
(H x Sz x Ma) 113.7 x 17.5 x 103.6 mm
- Gyártói szám
2904673
- Gyártói szám
TC-MACX-MCR-PTB
- Szerelési mód
szerelősínek
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-20 °C
- Ex zóna
2
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673 Tápellátás/hibajelző modul
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673 Tápellátás/hibajelző modul
Leírás
Tápellátási és hibajelző modul csavaros csatlakozókkal, csak a termináltartón használható, a hozzá tartozó DIN sínre szerelhető buszcsatlakozó kivételével.
