Kezdőlap
Aktív építőelemek Optoelektronika Lézer Lézermodulok

Picotronic Vonallézer Vonal 5 mW

EAN:
Gyártól szám:
Rendelési szám:

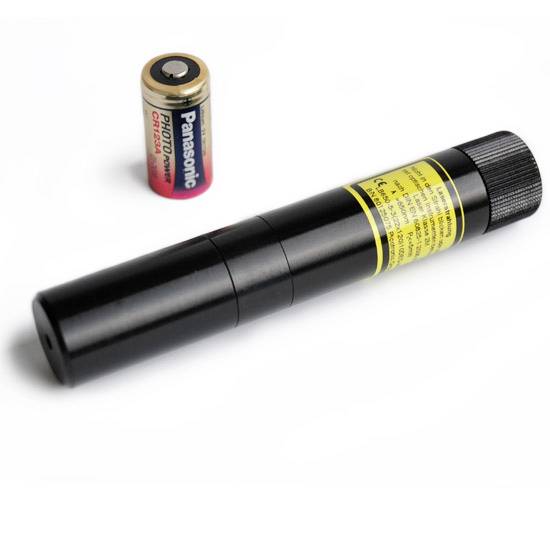

Fekete lézermutatópont sárga figyelmeztető felirattal fehér háttéren fekszik. Mellette egy Panasonic elem helyezkedik el.
Fekete lézermutatópont sárga figyelmeztető felirattal fehér háttéren fekszik. Mellette egy Panasonic elem helyezkedik el.

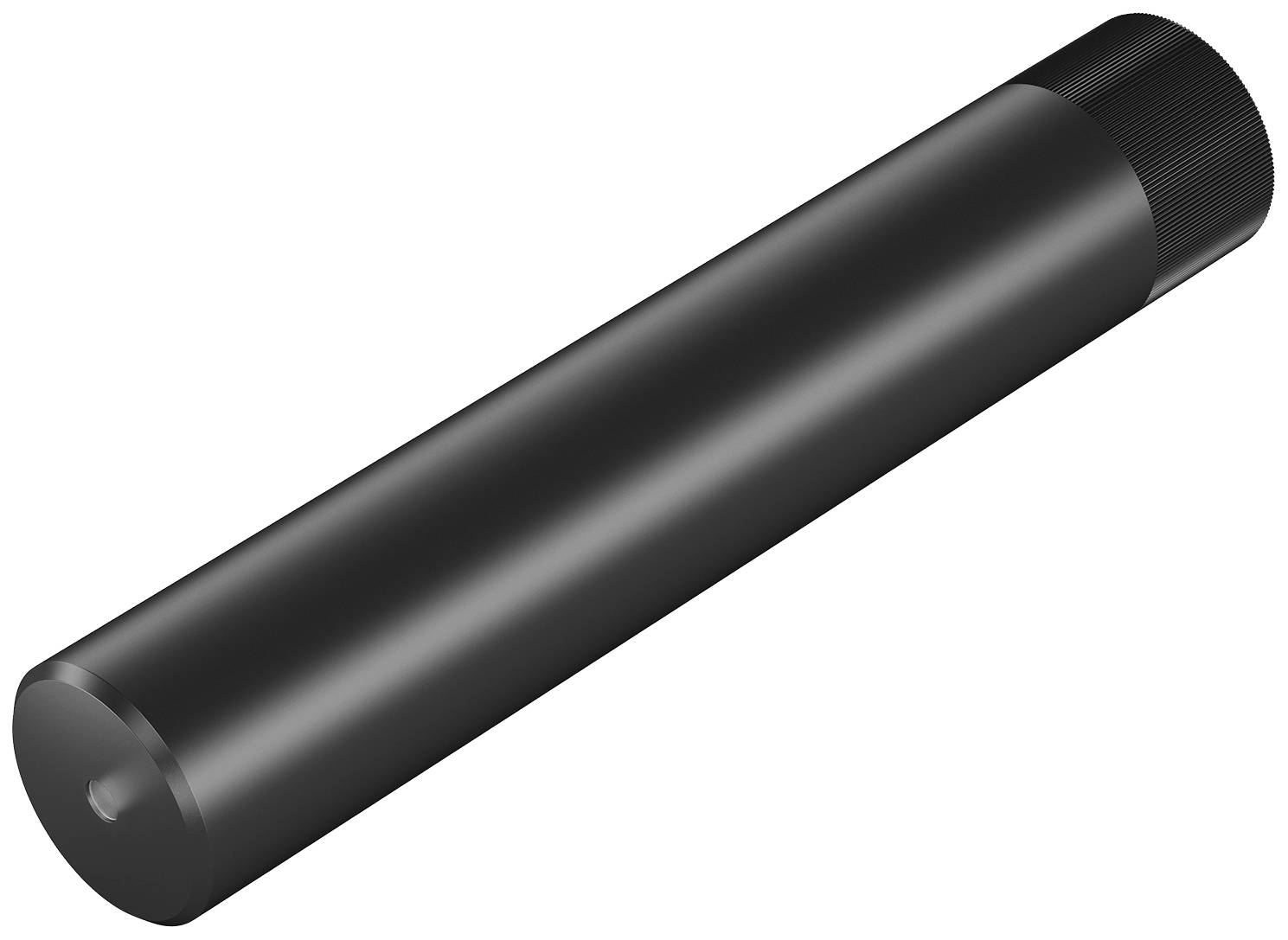

Fekete hengeres csap, vízszintesen fektetve, bordázott véggel.
Egy vékony piros vonal halad horizontálisan egy fekete háttér előtt.

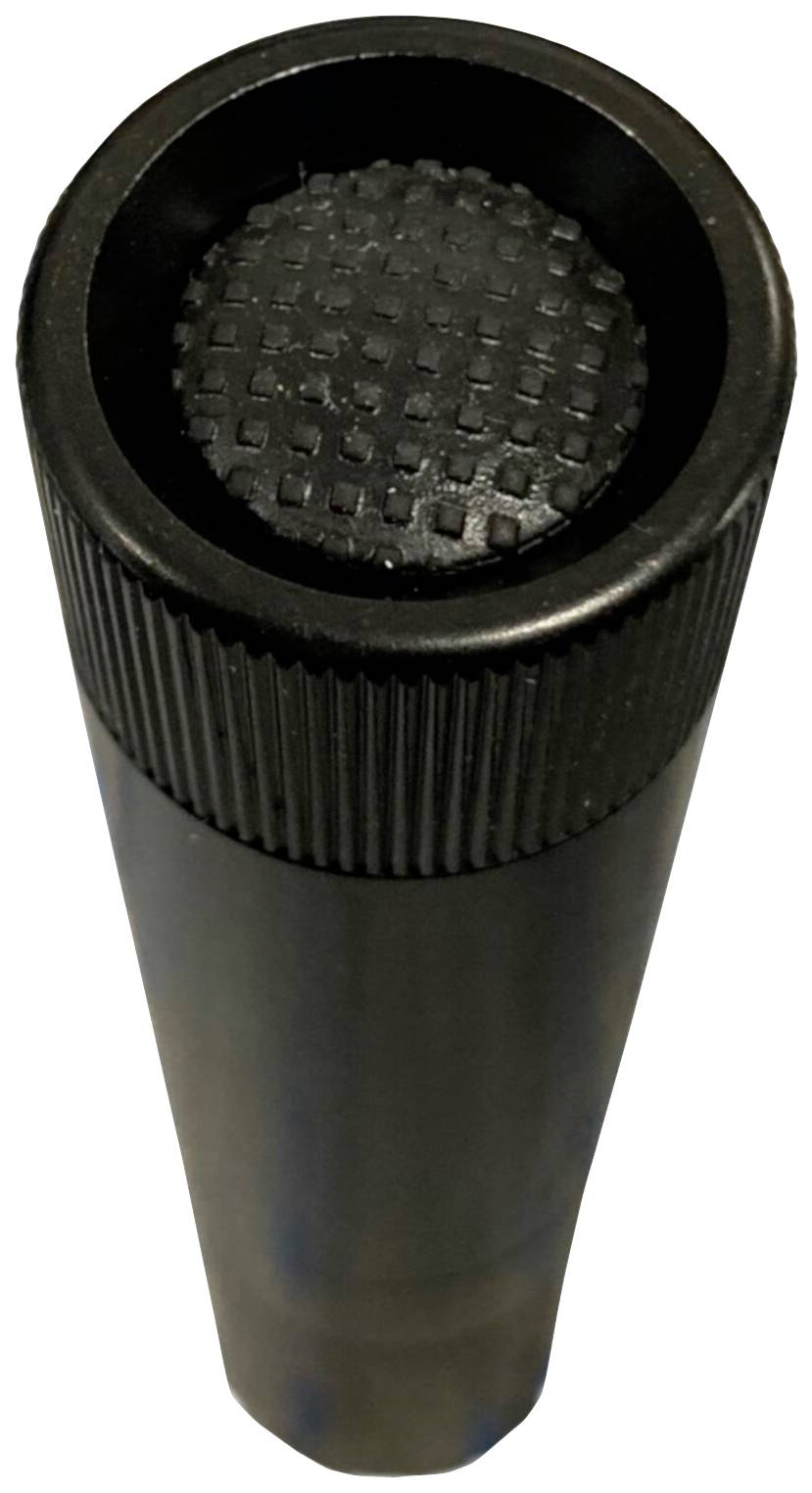

Hengeres fekete tárgy bordázott felülettel és kerek, kiemelkedő csúccsal. A funkciója vagy kontextusa nem egyértelmű.
Egy fadeszkát pontosan levágnak egy körfűrésszel, amit a forgó fűrészlap és a piros lézer-útmutatóvonalak tesznek láthatóvá.

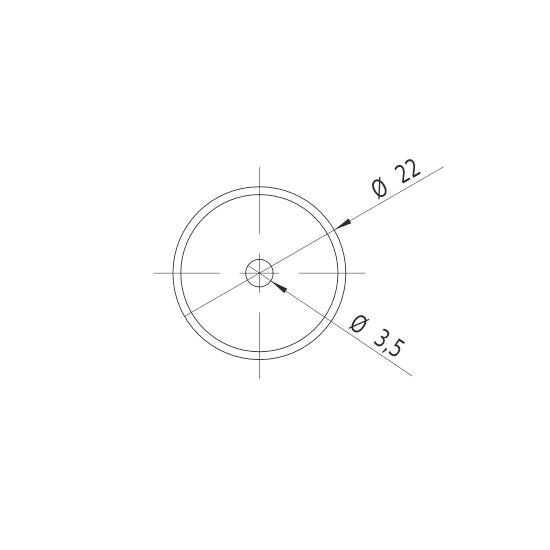

Műszaki rajz egy körről két átmérővel: külső Ø22 és belső Ø3,5.

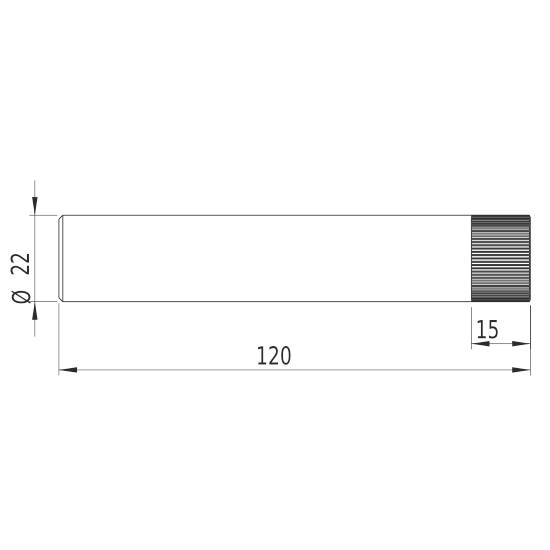

Műszaki rajz egy hengeres tárgyról, hossza 120 mm, átmérője 22 mm. Recézés a jobb oldali végén, hossza 15 mm.

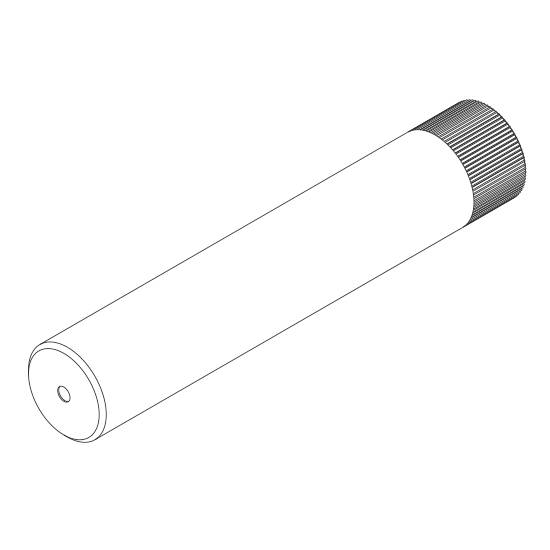

Egy egyszerű, hengeres tárgy, valószínűleg egy toll vagy valami hasonló, bordázott tetővel és sima felülettel.

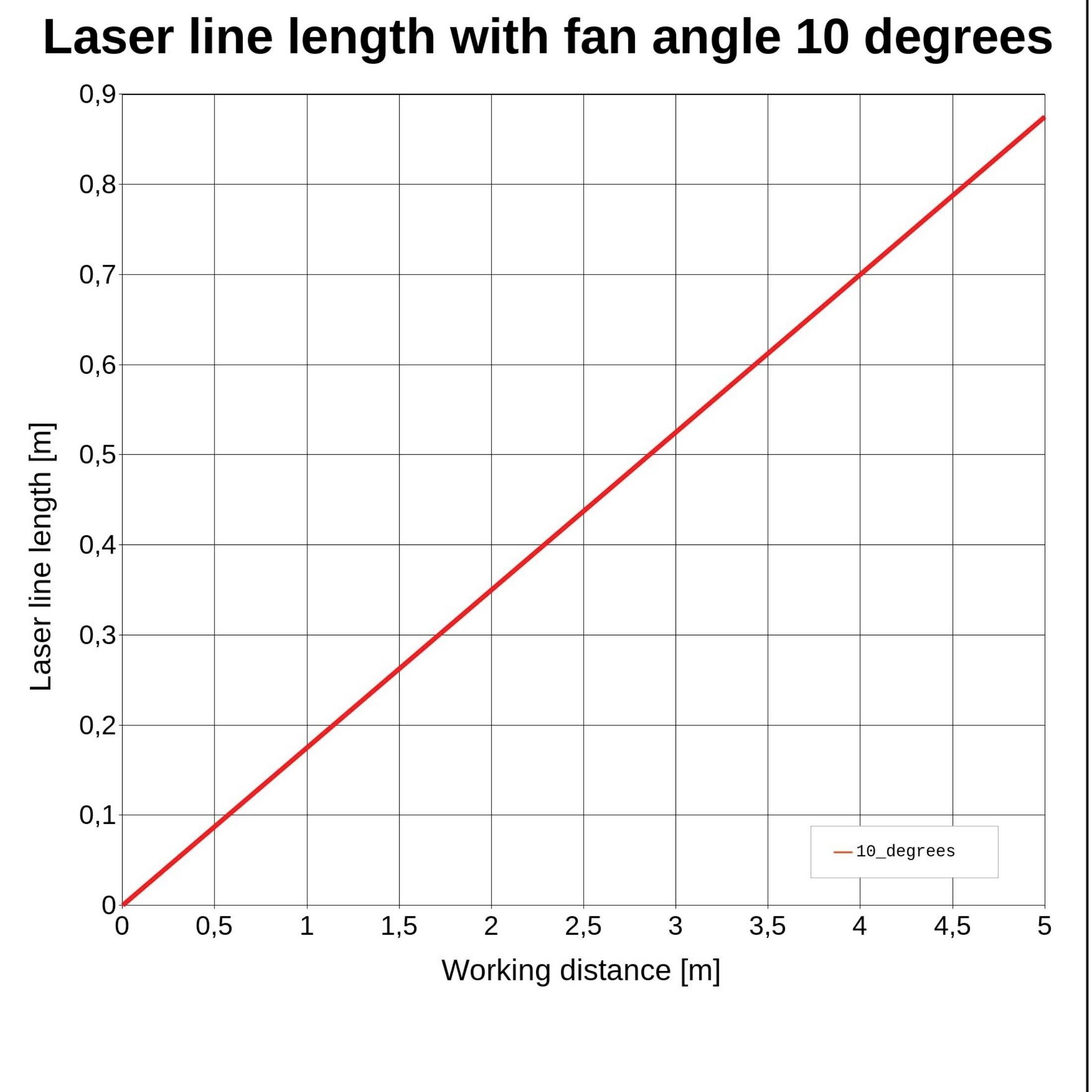

'Diagram: Lézervonal hossza 10 fokos ventilátor-szögnél. Tengelyek: Munkaterület távolság [m], Lézervonal hossza [m]. Lineáris növekedést mutat.'
1/9
Termék típus
Vonallézer
Sugárzási karakterisztika
Vonal
Hullámhossz
650 nm
Teljesítmény
5 mW
Átmérő
22 mm
Picotronic
Szállítás: 10. 13. K.

62 db

Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
60 622 Ft
3
2% = 1479Ft
59 143 Ft
5
3% = 2067Ft
58 555 Ft
10
4% = 2461Ft
58 161 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft

Szám

Összesen (60 622 Ft / Darab)
60 622 Ft
ÁFA nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése
  • Főbb jellemzők
  • Műszaki adatok
  • Dokumentumok és letöltések
  • Gyakran együtt vásárolt

Főbb jellemzők

Vonallézer, piros, 650nm, 5mW, 10°, lézerosztály 2M, fókusz 1m, 3V DC, 22x120mm, tengely párhuzamos, akkumulátoros működés

  • Lézerosztály: 2M
  • Sugárzási karakterisztika: Vonal

Műszaki adatok

  • Anyag: alumínium
  • Optikai teljesítmény: 5mW
  • Élettartam: 10 000 óra
  • Működési hőmérséklet: -20°C - 50°C
  • Tárolási hőmérséklet: -40°C ... 80 °C
  • Gerenda alakja: vonal
  • Lézerosztály 2M
  • Eltérés: B - 0,3 mrad
  • Nyílásszög: 10 °
  • Munkatávolság 1 m
  • Optika: tükröződésmentes bevonatú üveglencsék
  • Lézer technológia: egymódusú dióda
  • Fókusz: fix (1000mm)
  • Lakhatási potenciál: VDD(+)
  • Optika kimeneti átmérője: 3,5 mm
  • Ház színe: fekete
Termék típus

Vonallézer

Sugárzási karakterisztika

Vonal

Fókuszáló tulajdonság

Fix fókusz, 1000 mm

Hullámhossz

650 nm

5 mW

Átmérő

22 mm

Hossz

120 mm

Lézerosztály

2M

Nyitási szög

10°

Sugár divergencia

0.3 mrad

Munkatávolság

1 m

Üzemi feszültség

3 V/DC

Üzemáram

20 mA

Anyag

Alumínium

Méret

(Ø x Ma) 22 mm x 120 mm

Súly

94.6 g

RoHS konform

Igen

Szélesség

22 mm

Magasság

120 mm

Hőmérséklet (max.)

50 °C

Hőmérséklet (min.)

-20 °C

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2987473 Picotronic Vonallézer Vonal 5 mW

Információ

European union

Információ 2987473 Picotronic Vonallézer Vonal 5 mW

Megfelelőségi nyilatkozat

Deutsch (Deutschland)

Megfelelőségi nyilatkozat 2987473 Picotronic Vonallézer Vonal 5 mW

Kivitel

  • Vonallézer, piros, 650nm, 5mW, 10°, lézerosztály 2M, fókusz 1m, 3V DC, 22x120mm, tengely párhuzamos, akkumulátoros működés
  • Az LB650-5-3(22x120)10DEG-AP-F1000 típusú lézer piros lézervonal kivetítésére szolgál. A lézermodul 650 nm hullámhosszú sugárzást bocsát ki. A modulhoz egy akkumulátor (CR123A) szükséges, amely a szállítási terjedelem részét képezi, és több órás vezeték nélküli működést tesz lehetővé. A lézer kompakt kialakítású (22x120 mm). Nyomja meg egyszer a lézermodul végén található kapcsolót, és a lézer tartósan bekapcsol. Újbóli megnyomásával a lézer ismét kikapcsol. A nyitási szög (10°) 0,17 m hosszúságú lézervonalat hoz létre 1 m munkatávolság mellett. Ipari, kézműves, hobbi vagy bemutató területeken történő alkalmazásokhoz. Ez a modul a 2M lézerosztályba tartozik.
  • Reteszelő kapcsoló: Nyomja meg egyszer a lézermodul végén lévő kapcsolót, és a lézer tartósan bekapcsol. Újbóli megnyomásával a lézer ismét kikapcsol.
  • A gerenda jellemzői: vonal, vonalvastagság 1mm@1m
  • Optikai teljesítmény: 5mW (lézerosztály 2M); Fókusz: 1m
  • Kompakt kialakítás: 22x120mm; Nyitási szög: 10°; Tengelyeltérés 1,0°-ig; A nyitási szög (10°) 0,17 m hosszúságú lézervonalat hoz létre 1 m munkatávolság mellett.
  • Objektumok jelölésére és pozicionálására, valamint ipari, kézműves, hobbi vagy bemutató területeken történő alkalmazásokhoz. A működéshez CR123A elem szükséges (tartozék).
  • A szállítás része 1 db CR123A típusú elem.
  • Ez a szöveg gépi fordítással készült.

Leírás

Kivitel

  • Vonallézer, piros, 650nm, 5mW, 10°, lézerosztály 2M, fókusz 1m, 3V DC, 22x120mm, tengely párhuzamos, akkumulátoros működés
  • Az LB650-5-3(22x120)10DEG-AP-F1000 típusú lézer piros lézervonal kivetítésére szolgál. A lézermodul 650 nm hullámhosszú sugárzást bocsát ki. A modulhoz egy akkumulátor (CR123A) szükséges, amely a szállítási terjedelem részét képezi, és több órás vezeték nélküli működést tesz lehetővé. A lézer kompakt kialakítású (22x120 mm). Nyomja meg egyszer a lézermodul végén található kapcsolót, és a lézer tartósan bekapcsol. Újbóli megnyomásával a lézer ismét kikapcsol. A nyitási szög (10°) 0,17 m hosszúságú lézervonalat hoz létre 1 m munkatávolság mellett. Ipari, kézműves, hobbi vagy bemutató területeken történő alkalmazásokhoz. Ez a modul a 2M lézerosztályba tartozik.
  • Reteszelő kapcsoló: Nyomja meg egyszer a lézermodul végén lévő kapcsolót, és a lézer tartósan bekapcsol. Újbóli megnyomásával a lézer ismét kikapcsol.
  • A gerenda jellemzői: vonal, vonalvastagság 1mm@1m
  • Optikai teljesítmény: 5mW (lézerosztály 2M); Fókusz: 1m
  • Kompakt kialakítás: 22x120mm; Nyitási szög: 10°; Tengelyeltérés 1,0°-ig; A nyitási szög (10°) 0,17 m hosszúságú lézervonalat hoz létre 1 m munkatávolság mellett.
  • Objektumok jelölésére és pozicionálására, valamint ipari, kézműves, hobbi vagy bemutató területeken történő alkalmazásokhoz. A működéshez CR123A elem szükséges (tartozék).
  • A szállítás része 1 db CR123A típusú elem.
  • Ez a szöveg gépi fordítással készült.
