DC 20A teljesítményellenőrző modul forgatógombbal és kábelekkel, elektromos terhelés 9-28V között, Kemo Electronic márka, M195 modell.

DC 20A teljesítményellenőrző modul forgatógombbal és kábelekkel, elektromos terhelés 9-28V között, Kemo Electronic márka, M195 modell.

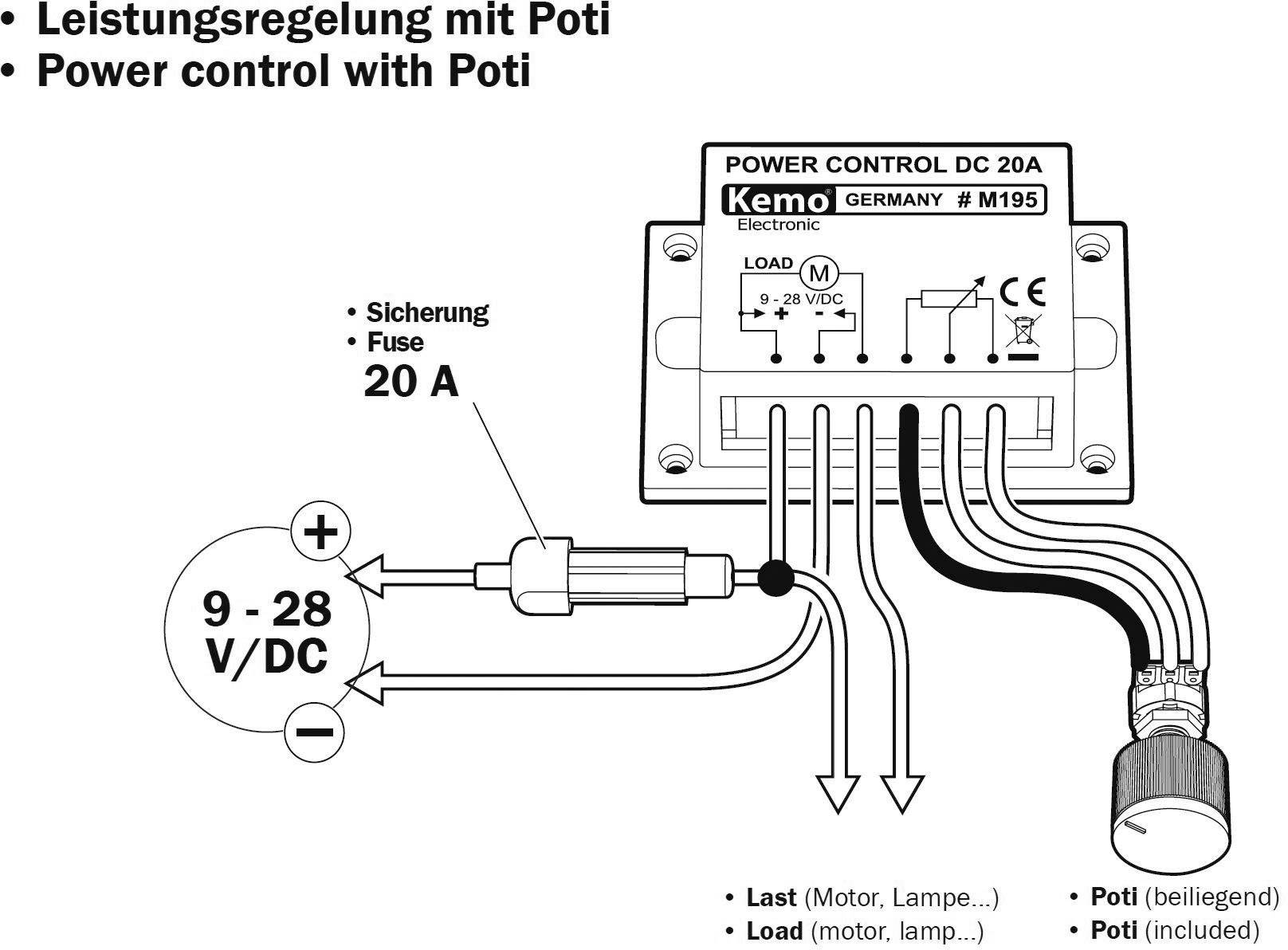

A teljesítményszabályozás potenciométerrel történik. Biztosíték: 20 A. Bemeneti feszültség: 9-28 V/DC. A diagram a terhelés és a potenciométer csatlakozási kiosztását mutatja.

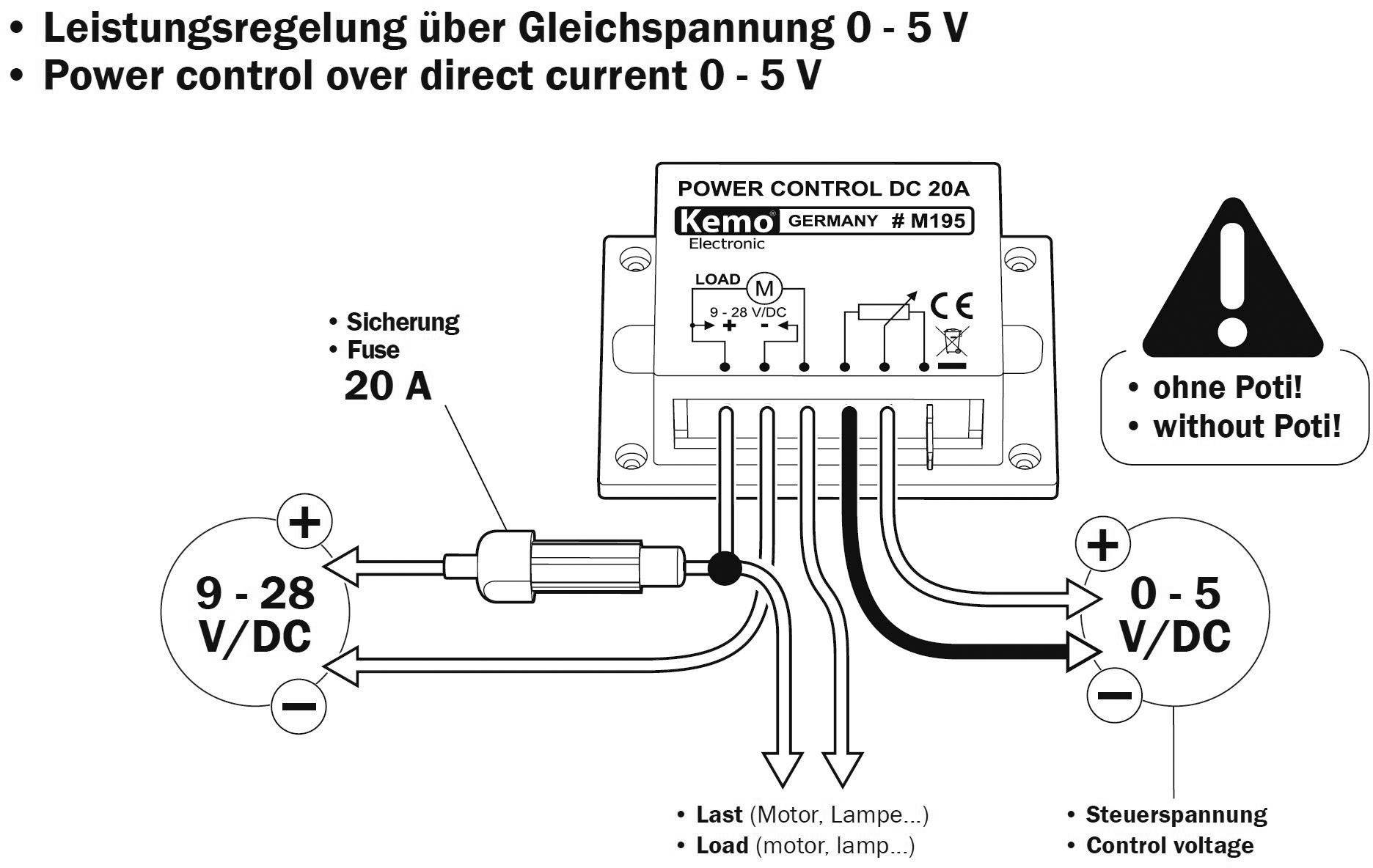

Teljesítményszabályzás 0-5 V egyenfeszültségen, csatlakozási rajz DC-vezérlőhöz. Bemenet 9-28 V/DC, 20 A-es biztosíték, potenciométer nélkül.

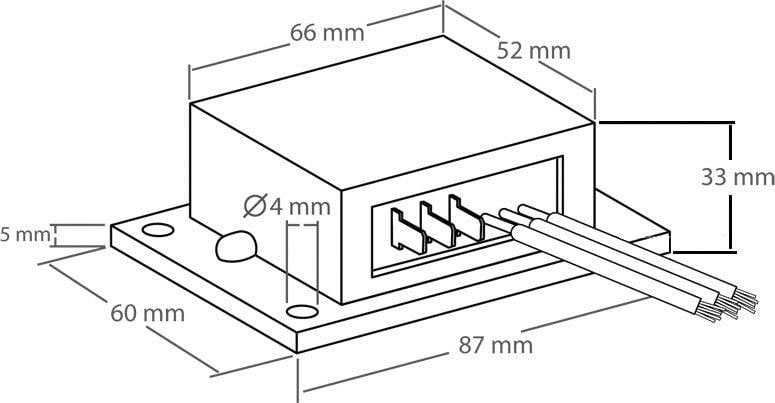

Rajzolt diagram egy téglalap alakú elektromos csatlakozómodulról méretekkel: 87 mm x 66 mm x 33 mm. Bemutatja a csatlakozópontokat és a kábeleket.

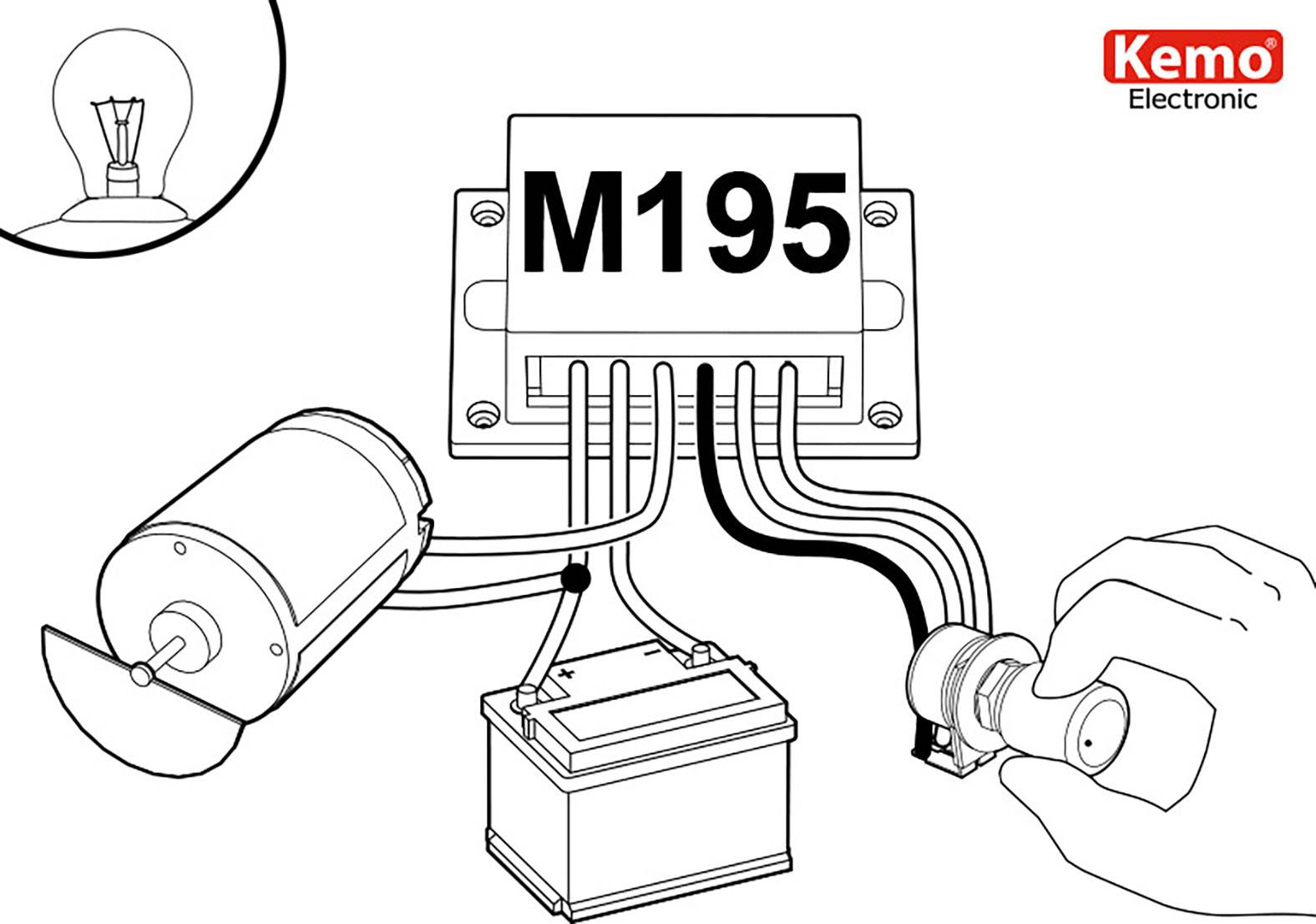

M195-modul kapcsolási rajza a Kemo Electronic-tól: Mutatja a motor, akkumulátor, lámpa és forgógomb csatlakoztatását.

1/5

Kemo

Szállítás: 10. 2. P.

132 db

Szám

db

Összesen (21 252 Ft / Darab)

21 252 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Szabályozási tartomány: 0-tól 100 %-ig
Szabályozás módja: PWM impulzus szélesség vezérlés 300 - 600 Hz közötti frekvenciával
Potenciométer: 4,7 kohm

Üzemi feszültség: 9 - 28 V/DC

Termék típus: PWM teljesítményszabályozó

Áramfelvét: 20 A

Üzemi feszültség: 9 V/DC
12 V/DC
24 V/DC
28 V/DC

Kivitel: Modul

Méret: (H x Sz x Ma) 87 x 60 x 33 mm

Szélesség: 60 mm

Magasság: 33 mm

Hossz: 87 mm

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

European union

Kezelési- és biztonsági utasítások 401180 PWM teljesítmény szabályozó modul, 9-28 V/DC Kemo M195

Megfelelőségi nyilatkozat

Deutsch (Deutschland)

Megfelelőségi nyilatkozat 401180 PWM teljesítmény szabályozó modul, 9-28 V/DC Kemo M195

Leírás

Teljesítmény szabályozó egyenfeszültségű terhelésekhez (egyenáramú motorok, izzólámpák, fűtés, LED-ek előtét ellenállásokkal stb.) Az alkalmazott PWM (impulzusszélesség) vezérléssel az elektromotorok kis fordulatszámal is jól indulnak. Kapcsolási frekvencia: kb. 400 Hz (motoroknál esetenként brumm zaj hallható) A szabályozás a vele szállított potenciométerrel, vagy - választhatóan - egy külső 0 - 5 V/DC vezérlő feszültséggel is történhet.
