Quadrios LED készlet Piros, Zöld, Sárga, Kék, Fehér, Borostyán 120 ° 20 mA 3.0 V
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
LED készlet
Nyitó irányú feszültség U(F)
3.0 V
Nyitó irányú áram I(F)
20 mA
Kivitel
Radiális kivezetéssel
Sugárzási szög
120 °
Adatlap (PDF)
3 készlet
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
6764Ft
3
5% = 336Ft
6428Ft
5
7% = 470Ft
6294Ft
10
9% = 592Ft
6172Ft
25
10% = 660Ft
6104Ft
50
11% = 772Ft
5992Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 30 rész)
Összesen (6764Ft / Darab)
6764Ft
ÁFA nélkül
Már csak 3 készlet érhető el
Főbb jellemzők
SMD LED dizájn 0603 30 cm-es szálakkal 30 db.
- Szuperfényes LED-ek SMD 0603 (nagyon kicsi)
- Forrasztott huzalszálak azonnali további feldolgozáshoz
- Ideális vasútmodellekhez és modellkészítéshez
- Tisztán rendezett, műszaki adatokkal
Műszaki adatok
- Gyártói szín: piros, zöld, sárga, kék, fehér, borostyán
- Kivitel: 0603
- Kivitel: radiálisan vezetékes
- Lencse alakja: SMD - 603
- Méret (HxSzxM): 1,6 x 0,8 x 0,4 mm
- Előremeneti feszültség U(F): piros - 2,0 V, kék - 3,0 V, zöld - 2,0 V, sárga - 2,0 V, borostyánsárga - 2,0 V, hideg fehér - 3,0 V,
- Előremenő áram I(F): 20mA
- Fényerősség I(V): piros - 100 mcd, kék - 50 mcd, zöld - 250 nm, sárga - 100 nm, borostyán - 300 mcd, hideg fehér - 300 mcd,
- Hullámhossz/színhőmérséklet: piros - 620-625 nm, kék - 460-465 nm, zöld - 520-525 nm, sárga - 590-595 nm, borostyán - 600-610 nm, hideg fehér - 7000-8000 K,
- Sugárzási szög: 120°
- Hőmérséklet tartomány: -25 °C - 80 °C
- Termék típus
LED készlet
- Gyártói szín
Piros
Zöld
Sárga
Kék
Fehér
Borostyán
- Nyitó irányú feszültség U(F)
3.0 V
- Nyitó irányú áram I(F)
20 mA
- Üzemáram
20 mA
- Kivitel
Radiális kivezetéssel
- Sugárzási szög
120°
- Méret
(H x Sz x Ma) 1.6 x 0.8 x 0.4 mm
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
80 °C
- Hossz
1.6 mm
- Szélesség
0.8 mm
- Magasság
0.4 mm
- RoHS konform
Igen
- Tartalom
30 rész
- Kivitel
0603
Dokumentumok és letöltések
Adatlap
Adatlap 2899386 Quadrios LED készlet Piros, Zöld, Sárga, Kék, Fehér, Borostyán 120 ° 20 mA 3.0 V
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2899386 Quadrios LED készlet Piros, Zöld, Sárga, Kék, Fehér, Borostyán 120 ° 20 mA 3.0 V
Leírás
Ez a 0603-as méretű, nagyon fényes, felületre szerelhető fénykibocsátó diódákkal rendelkező SMD LED-választék széles színválasztékot kínál, és jól áttekinthetően van válogatva. Mivel ezek a fénykibocsátó diódák nagyon kicsik, körülbelül 1,6 x 0,8 x 0,4 mm-esek, az egyedi kézi további feldolgozás nehézkes lehet - a mechanikai sérülés vagy a hőhalál gyakran mellékhatások.
Emiatt a kisméretű, 30 cm-es sodrott vezetékeket előzetesen szakszerűen rögzítik az anódhoz és a katódhoz. Így az SMD LED-ek és a vezetékes változatok előnyei egyesülnek. Kiválóan alkalmas vasútmodellekre, modellépítésre (repülőgépek, RC hajók és autók), jelzőlámpákhoz és jelzőlámpákhoz, vagy bármilyen más alkalmazáshoz, ahol a lehető legkisebb fénykibocsátó diódákat kell használni.
Mint minden hagyományos LED-chip esetében, itt is meg kell jegyezni, hogy soros ellenállással vagy állandó áramforrással áramkorlátozást kell alkalmazni ahhoz, hogy a jó minőségű LED a megengedett működési tartományban működjön.

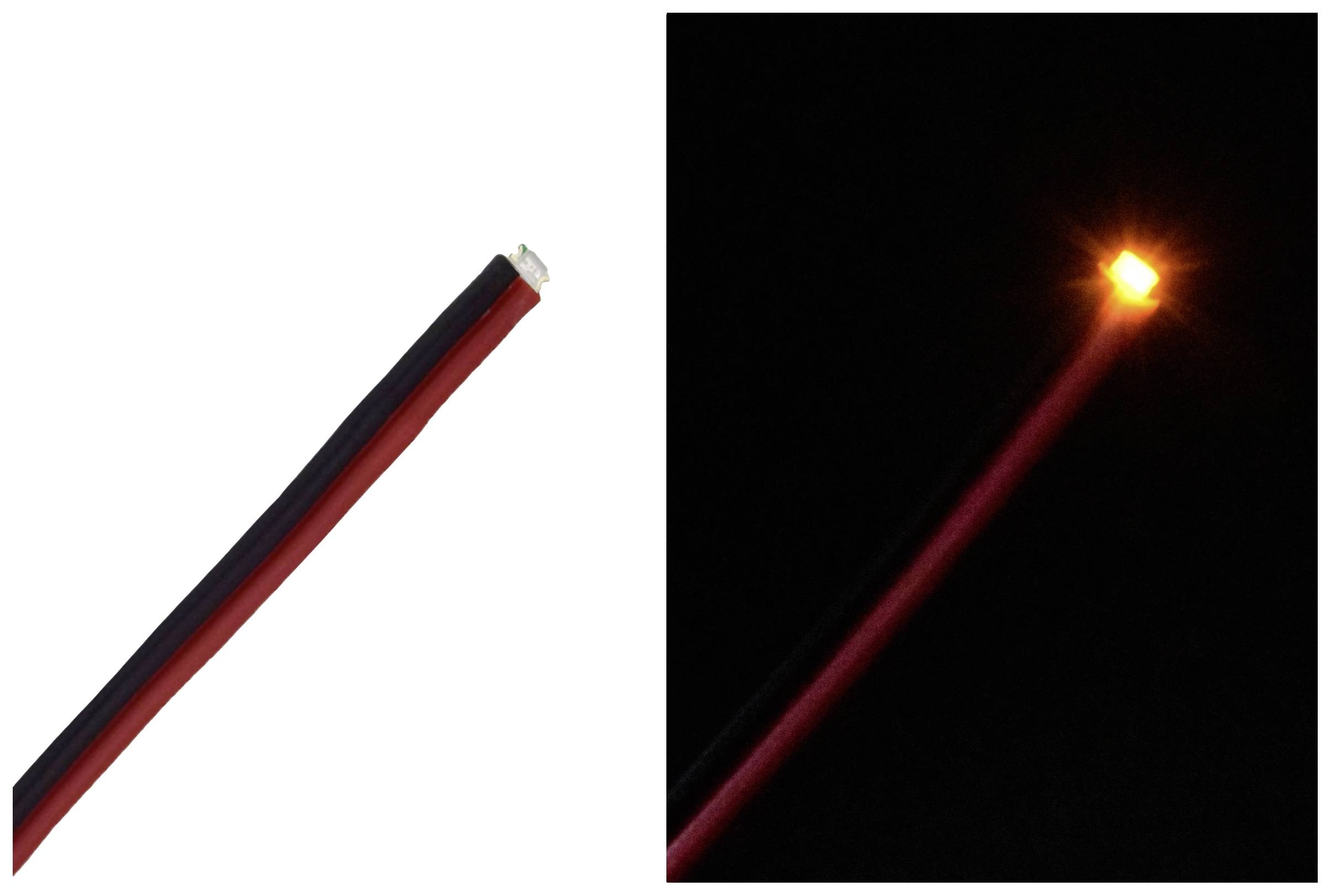

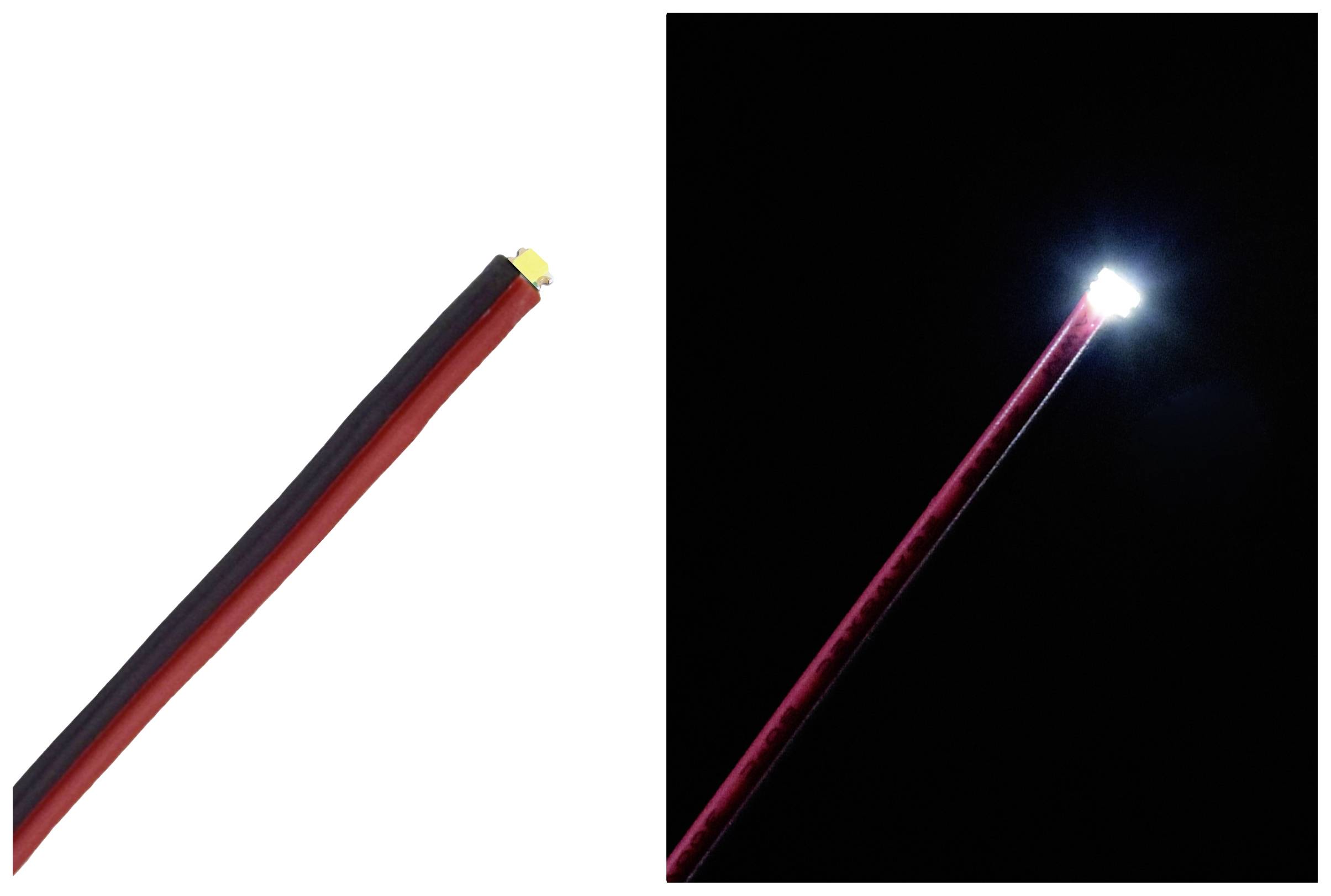

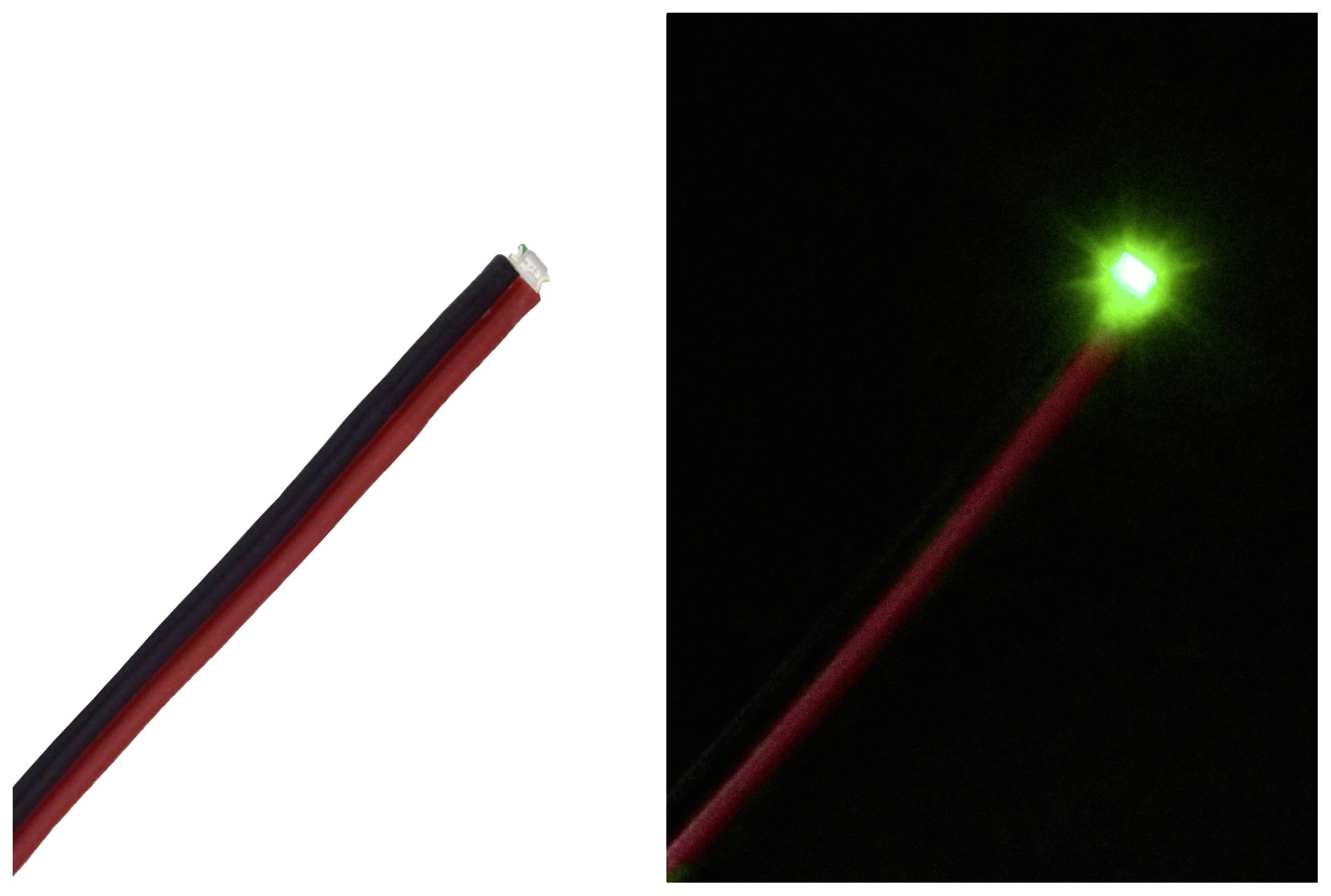

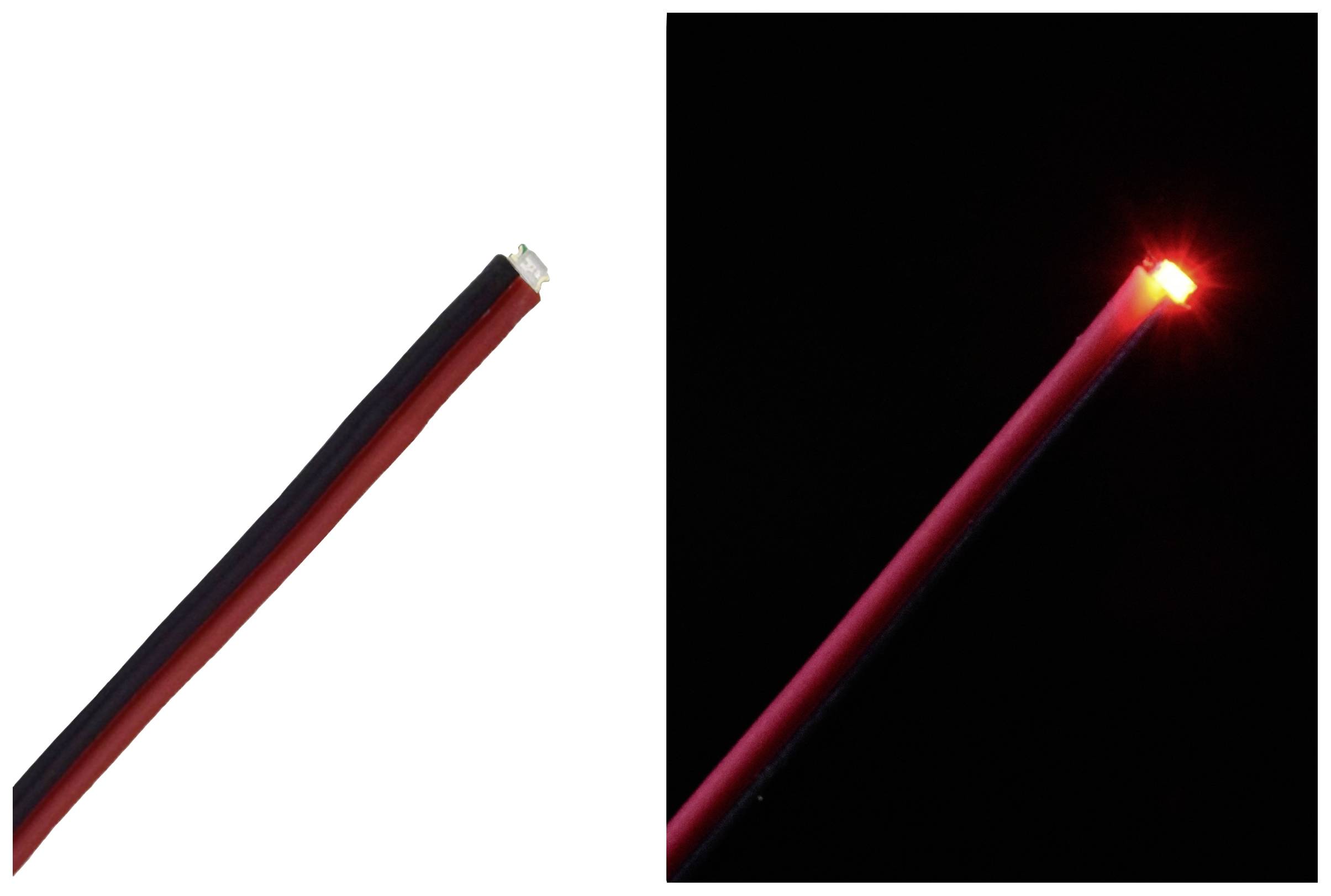

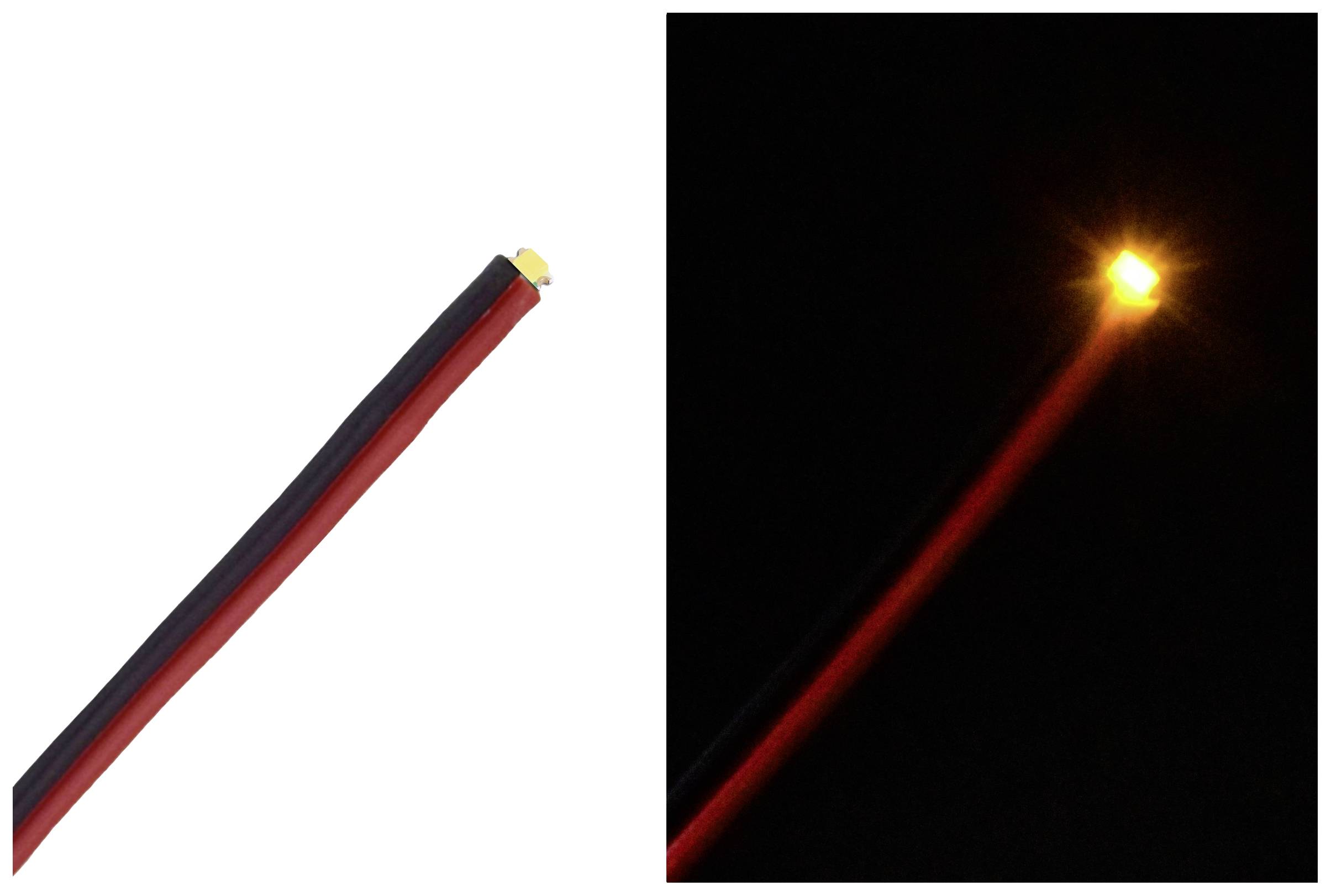

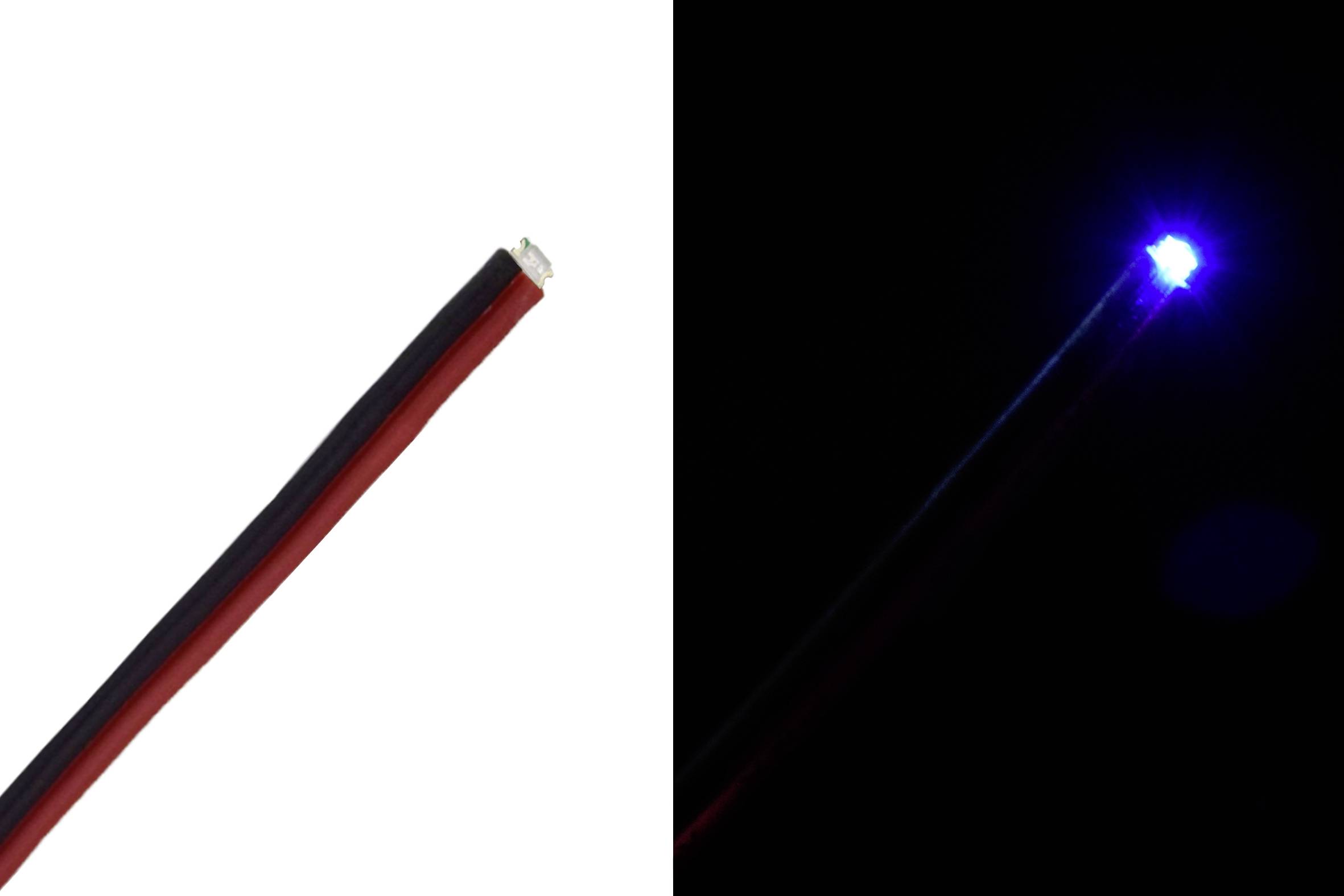

A piros vezeték az anódot (+), a fekete pedig a katódot (-) jelöli.

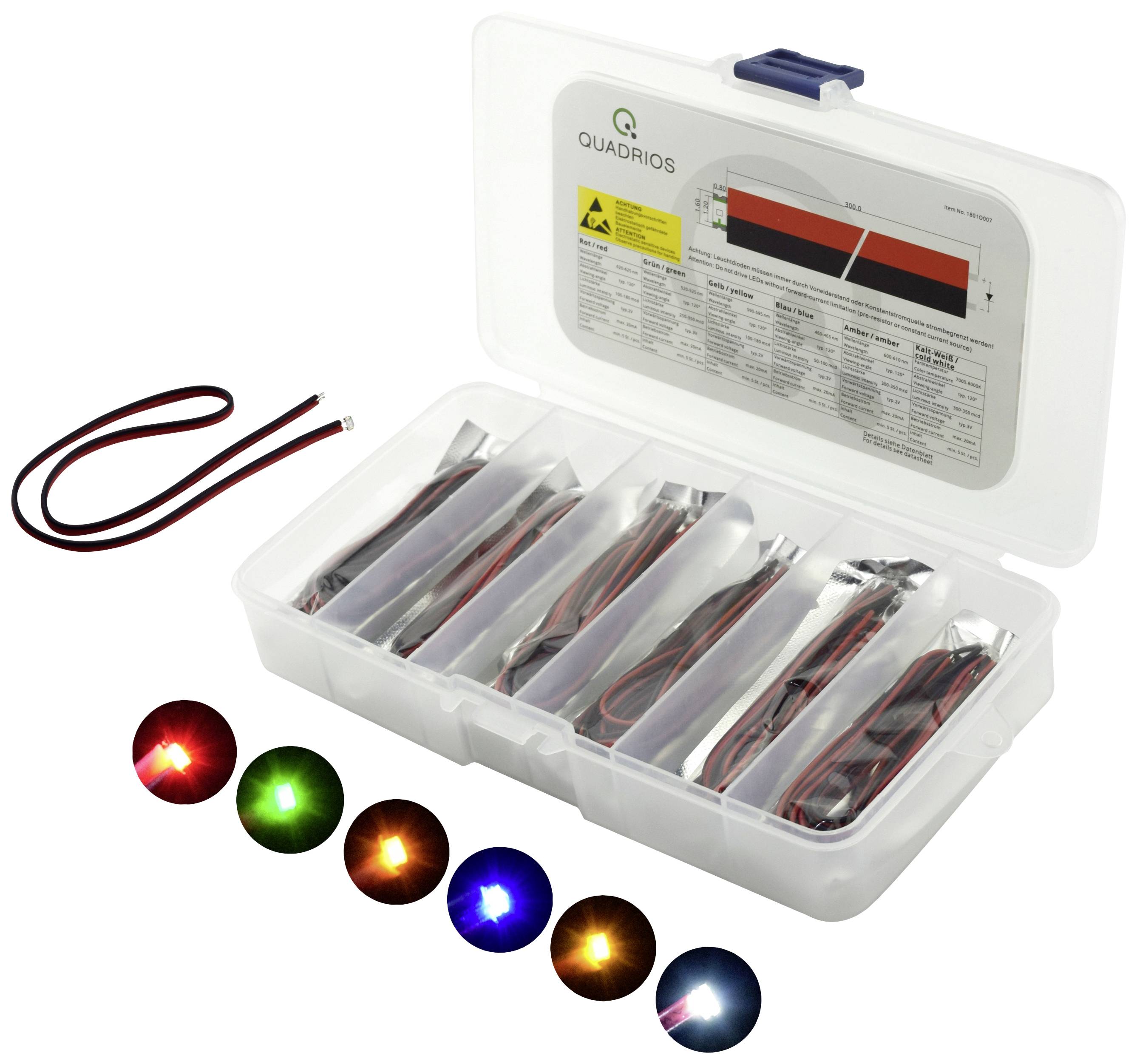

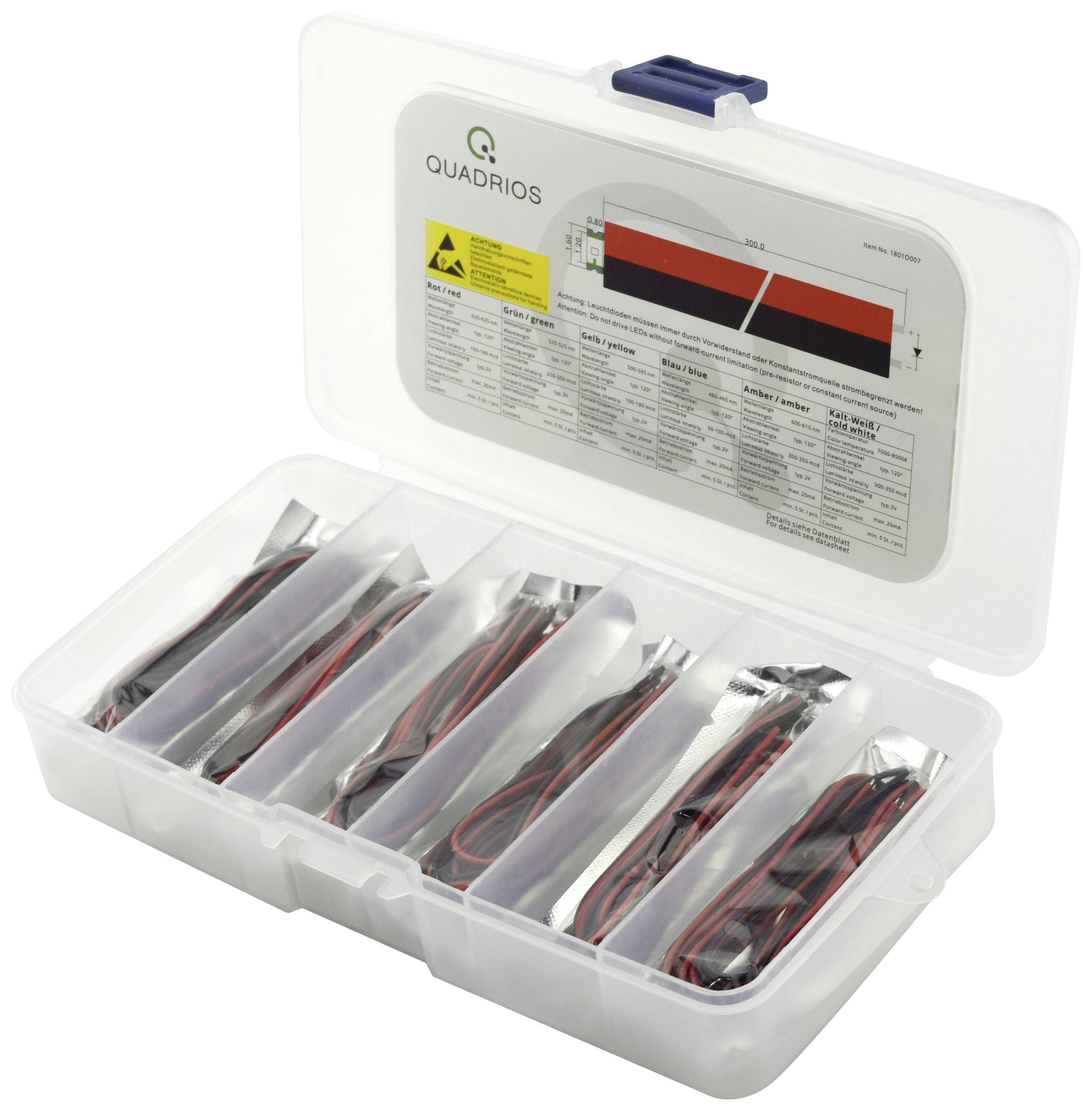

A fedél belsejére jól láthatóan rá van nyomtatva a mellékelt alkatrészek rövid leírása.
Az adatlap hasznos információkat tartalmaz a választékról, de fontos műszaki részleteket is tartalmaz a mellékelt alkatrészekről. Csak így biztosítható, hogy például a LED-ek meghatározott paramétereiken belül működjenek, mivel az alkatrészek egyértelműen meghatározottak.
Ez a szöveg gépi fordítással készült.
Emiatt a kisméretű, 30 cm-es sodrott vezetékeket előzetesen szakszerűen rögzítik az anódhoz és a katódhoz. Így az SMD LED-ek és a vezetékes változatok előnyei egyesülnek. Kiválóan alkalmas vasútmodellekre, modellépítésre (repülőgépek, RC hajók és autók), jelzőlámpákhoz és jelzőlámpákhoz, vagy bármilyen más alkalmazáshoz, ahol a lehető legkisebb fénykibocsátó diódákat kell használni.
Mint minden hagyományos LED-chip esetében, itt is meg kell jegyezni, hogy soros ellenállással vagy állandó áramforrással áramkorlátozást kell alkalmazni ahhoz, hogy a jó minőségű LED a megengedett működési tartományban működjön.
A piros vezeték az anódot (+), a fekete pedig a katódot (-) jelöli.
A fedél belsejére jól láthatóan rá van nyomtatva a mellékelt alkatrészek rövid leírása.
Az adatlap hasznos információkat tartalmaz a választékról, de fontos műszaki részleteket is tartalmaz a mellékelt alkatrészekről. Csak így biztosítható, hogy például a LED-ek meghatározott paramétereiken belül működjenek, mivel az alkatrészek egyértelműen meghatározottak.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 5x SMD 0603 LED kb. 30 cm-es kábellel (minden szín piros/zöld/sárga/kék/fehér/borostyán)

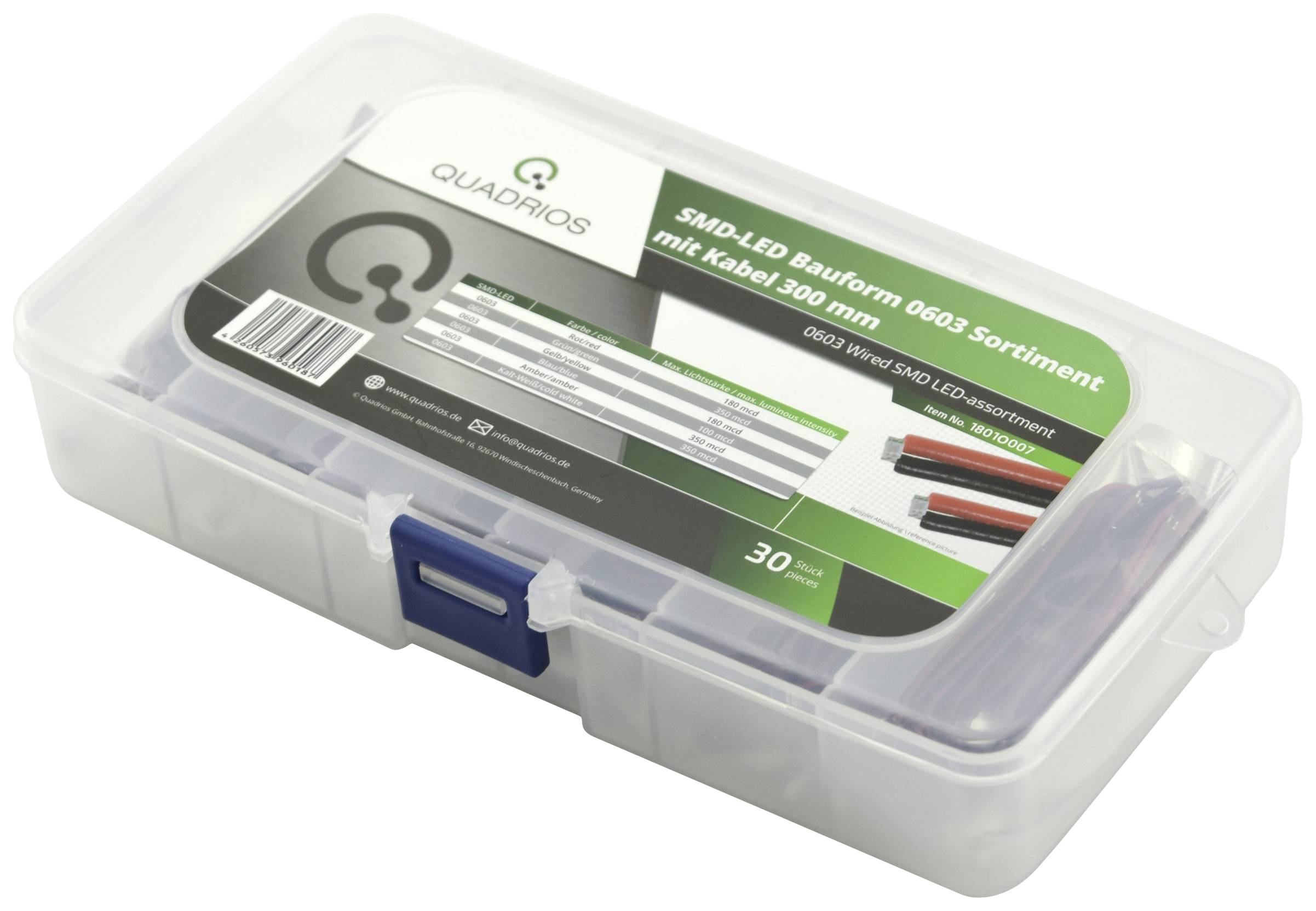

- 1x szortiment doboz
Tudnivalók
A szokványos LED chipeknél az áramerősséget előtét ellenállással vagy állandó áramforrással mindig korlátozni kell.
