Quadrios LED készlet Piros, Zöld, Sárga, Kék, Hidegfehér, Melegfehér Kerek 3 mm 20 mA 3.0 V csomag vásárlása

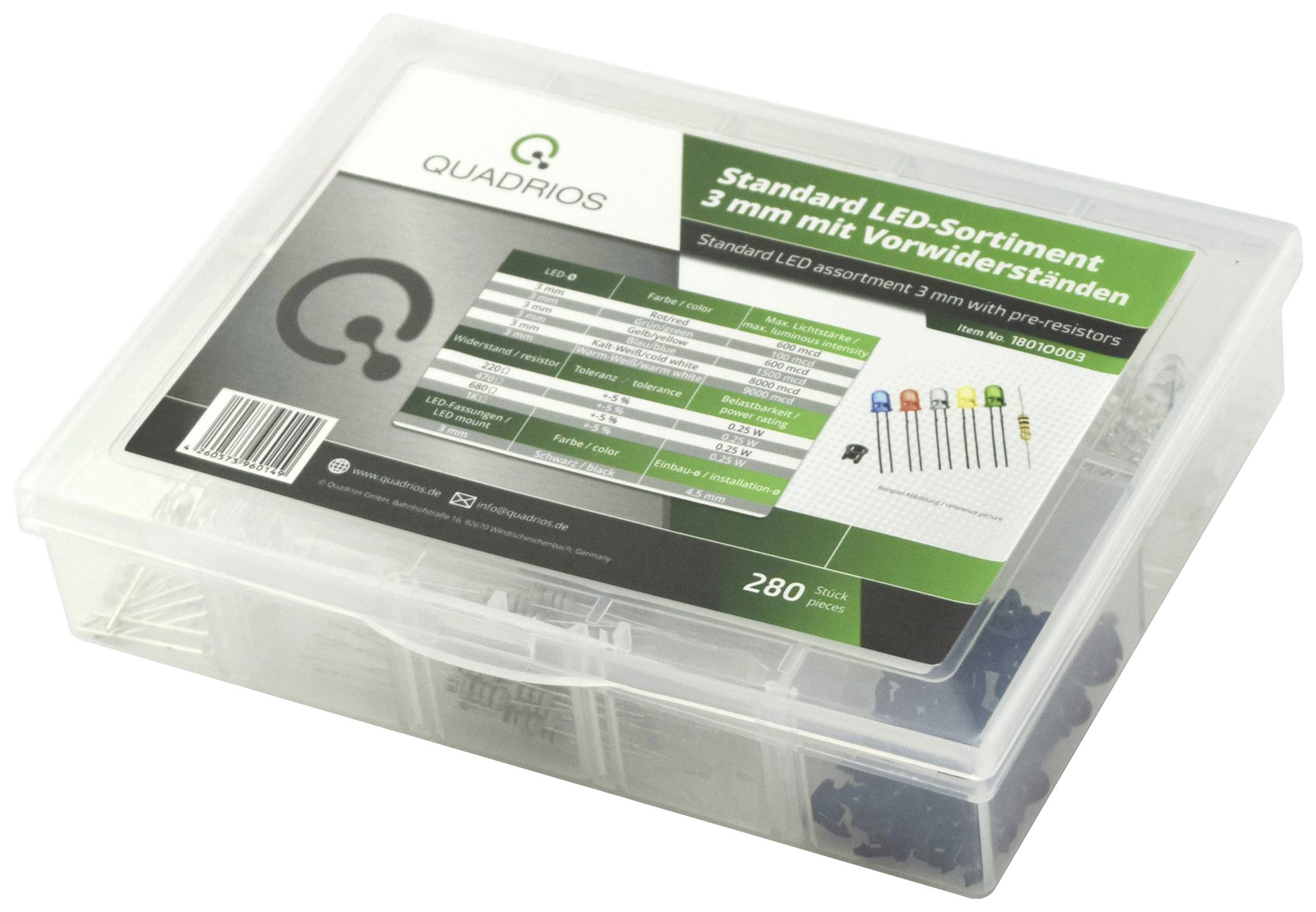

Műanyag doboz 'Standard LED-választék 3 mm előtét ellenállásokkal' felirattal, különböző LED-típusokat és ellenállásokat tartalmaz.

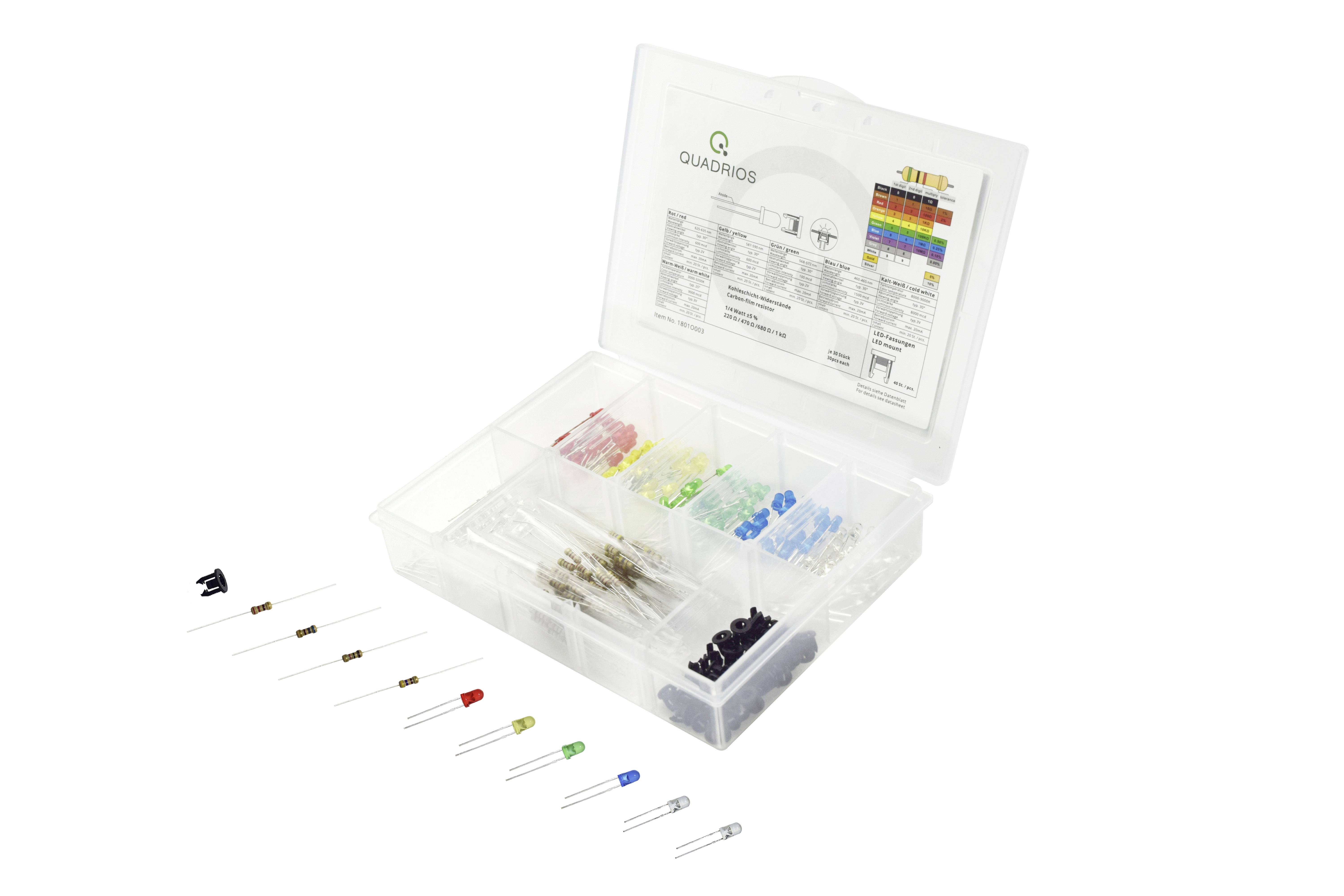

Tárolódoboz különböző színű LED-lámpákkal, rekeszekbe rendezve. A LED-ek egyenként vannak elhelyezve előtte.

LED-k előtét-ellenállásának számítási kapcsolási rajza, amely két példakapcsolást mutat feszültséggel, áramerősséggel és képletekkel.

1/3

Csomagolás

csomag

Termék típus

LED készlet

Nyitó irányú feszültség U(F)

3.0 V

Nyitó irányú áram I(F)

20 mA

Ház

3 mm

Adatlap (PDF)

Szállítás: 10. 5. H.

13 készlet

Mennyiség (készlet)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám (csomagméret 280 rész)

készlet

Összesen (3772Ft / Darab)

3772Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

LED készlet 3 mm ellenállásokkal, aljzatokkal, 280 db.

Szuperfényes 3 mm-es LED-ek piros/zöld/sárga/kék/meleg fehér/hideg fehér színben
Sorozatos ellenállások közös értékekben és LED aljzatokban
Összesen 280 rész tartalom
Tisztán rendezett, műszaki adatokkal

Műszaki adatok

Gyártói szín: piros, zöld, sárga, kék, hideg fehér, meleg fehér
Tok: 3 mm
Kivitel: radiálisan vezetékes
Lencse alakja: kerek
Anyag: piros - rés, kék - InGaAIP, zöld - InGaAIP, sárga - rés, hideg fehér - InGaAIP, meleg fehér - InGaAIP
Előremeneti feszültség U(F): piros - 2,0 V, kék - 3,0 V, zöld - 2,0 V, sárga - 2,0 V, hideg fehér - 3,0 V, meleg fehér - 3,0 V
Előremenő áram I(F): 20mA
Fényerősség I(V): piros - 800 mcd, kék - 2000 mcd, zöld - 120 mcd, sárga - 800 mcd, hideg fehér - 14000 mcd, meleg fehér - 20 000 mcd
Hullámhossz/színhőmérséklet: piros - 625-635 nm, kék - 460-470 nm, zöld - 568-572 nm, sárga - 587-590 nm, meleg fehér - 2500-2700 K
Sugárszög: piros - 30°, kék - 30°, zöld - 30°, sárga - 30°, hideg fehér - 30°, meleg fehér - 25°
A ház színe/kialakja: piros - diffúz, kék - diffúz, zöld - diffúz, sárga - diffúz, hideg fehér - átlátszó, meleg fehér - átlátszó
Hőmérséklet tartomány: -25 °C - 80 °C

Csomagolás: csomag

Termék típus: LED készlet

Gyártói szín: Piros
Zöld
Sárga
Kék
Hidegfehér
Melegfehér

Nyitó irányú feszültség U(F): 3.0 V

Nyitó irányú áram I(F): 20 mA

Üzemáram: 20 mA

Ház: 3 mm

Kivitel: Radiális kivezetéssel

Technológia: GaP
InGaAIP

Lencse alak: Kerek

Méret: (Ø) 3 mm

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): 80 °C

Átmérő: 3 mm

RoHS konform: Igen

Tartalom: 280 rész

Dokumentumok és letöltések

Adatlap

Adatlap 2899383 Quadrios LED készlet Piros, Zöld, Sárga, Kék, Hidegfehér, Melegfehér Kerek 3 mm 20 mA 3.0 V csomag

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2899383 Quadrios LED készlet Piros, Zöld, Sárga, Kék, Hidegfehér, Melegfehér Kerek 3 mm 20 mA 3.0 V csomag

Leírás

Ez a kísérleti és praktikus sorozat szuperfényes, 3 mm átmérőjű szabványos LED-ekkel és különböző sorozatú ellenállásokkal ideális a félvezető fénnyel végzett kísérletek azonnali megkezdéséhez. Különböző üzemi áramok (fényerősségek) valósíthatók meg párhuzamos vagy soros kapcsolás ellenálláskombinációival vagy a tápfeszültség változtatásával. A fedél belső oldalán jól láthatóan olvasható a mellékelt alkatrészek rövid leírása. A letöltési területen található adatlap hasznos információkat tartalmaz a kínálatról, de fontos műszaki részleteket is tartalmaz a mellékelt alkatrészekről. Csak így biztosítható, hogy a LED-ek specifikus működési paramétereik szerint működjenek, mivel az alkatrészek egyértelműen meghatározottak.
Figyelembe kell venni, hogy a fénykibocsátó diódákat mindig áramkorlátozással kell üzemeltetni, ami a gyakorlatban ezzel a készlettel fejleszthető.

Ez a szöveg gépi fordítással készült.

Szállítás tartalma

20x3 mm-es LED (mindegyik szín: piros/zöld/sárga/kék/meleg fehér/hideg fehér)
30x szénréteg ellenállások 0,25 W/5% (mindegyik érték 220/470/680 ohm és 1k ohm)
40x 3mm-es LED aljzatok
1x szortiment doboz
