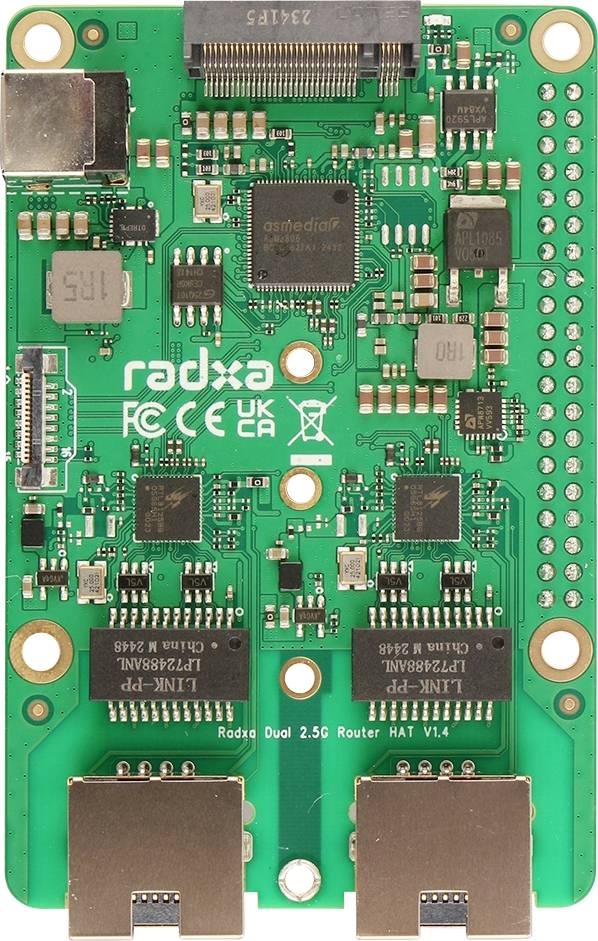

Egy Radxa router alaplapának nyomtatott áramköre (PCB) különböző elektronikai alkatrészekkel és csatlakozókkal.

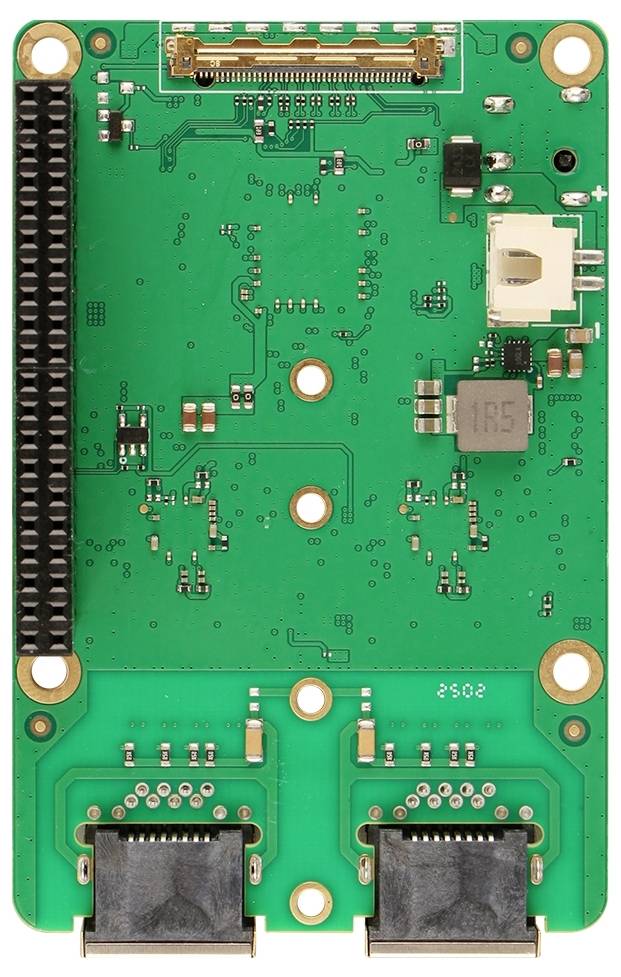

Elektronikai alkatrészeket és csatlakozókat tartalmazó nyomtatott áramkör, amelyet egy számítógépes rendszer vagy hardveres alkalmazás megépítéséhez használnak.

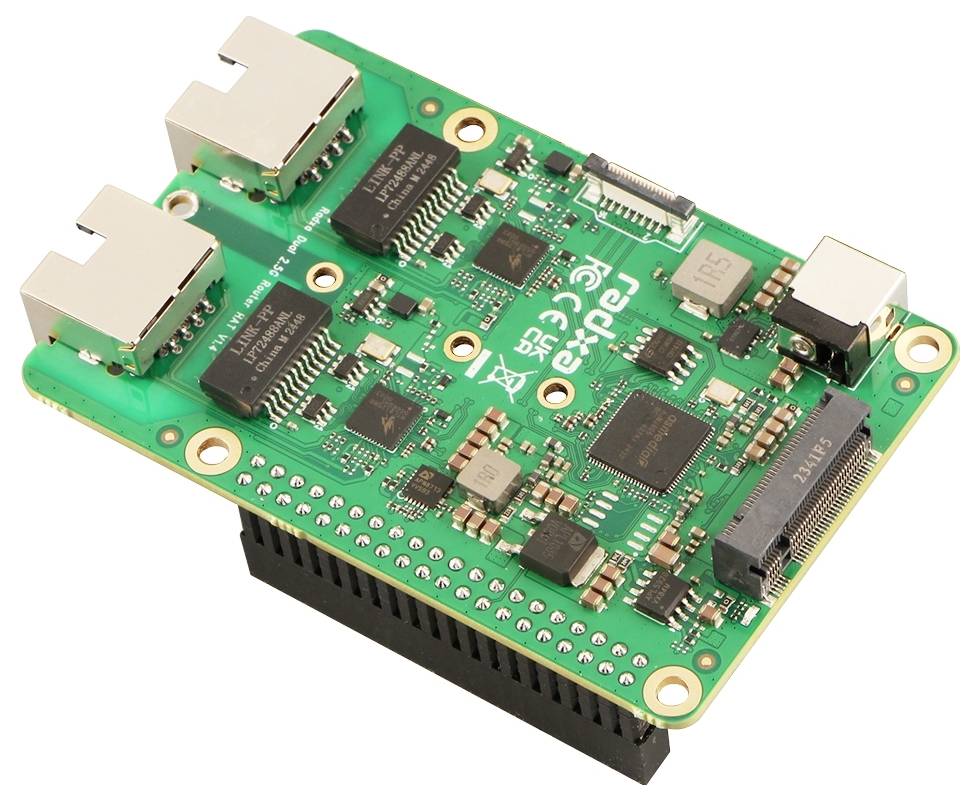

Egy zöld nyomtatott áramkör különböző elektronikai alkatrészekkel, köztük chipekkel és csatlakozókkal, egy fekete talapzatra szerelve.

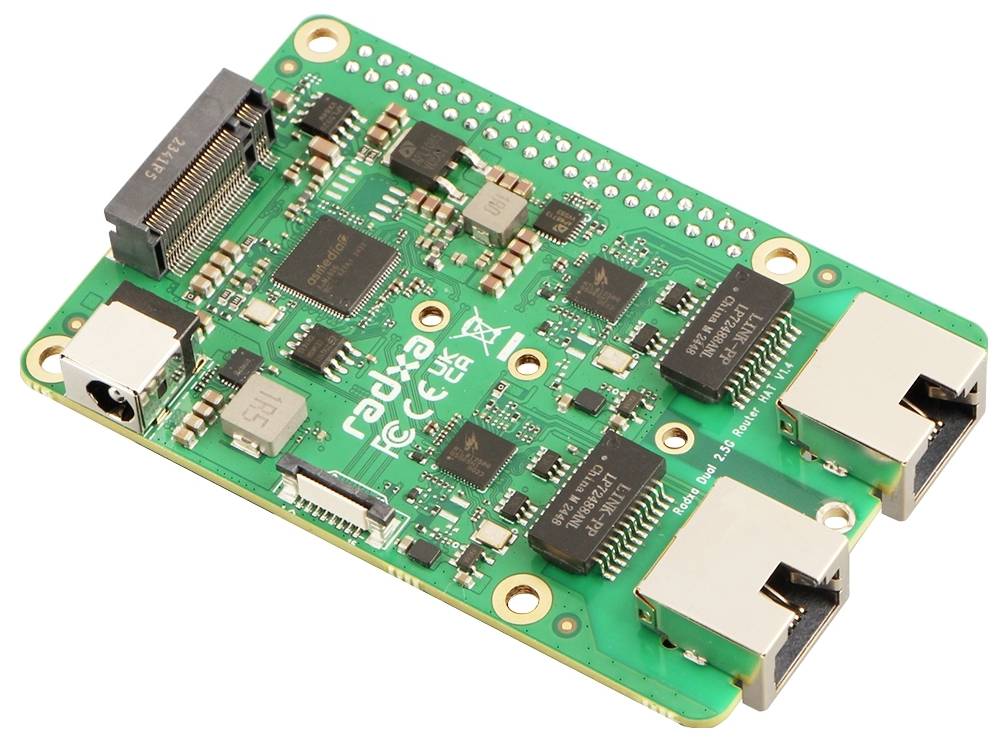

Zöld nyomtatott áramkör több fekete chipel, fehér csatlakozókkal és fehér 'radxa' felirattal.

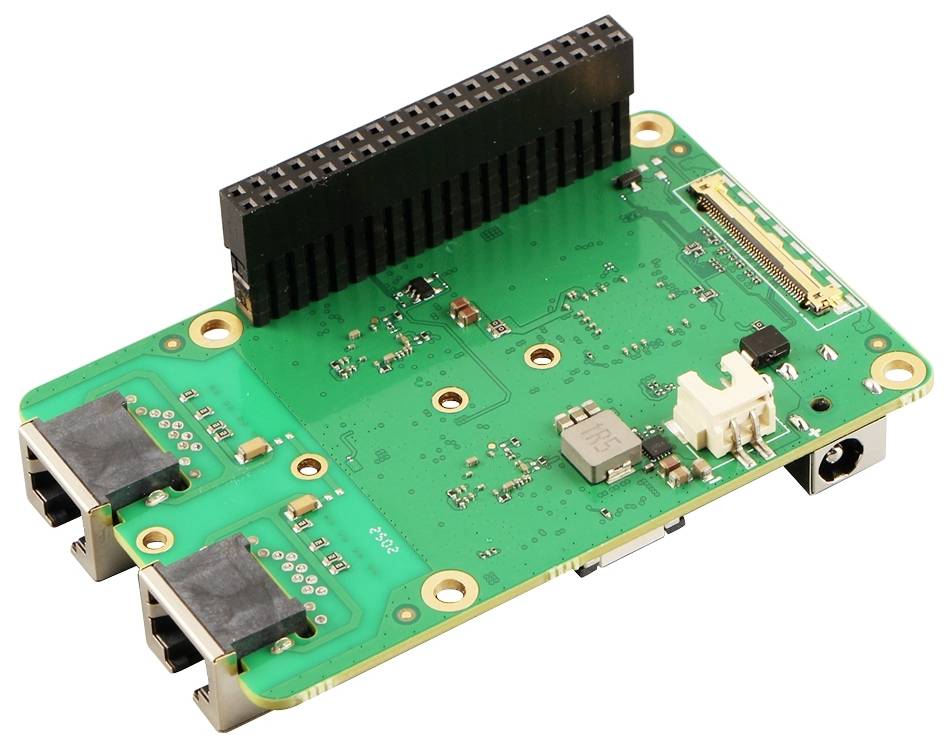

Zöld elektronikai áramkör több csatlakozóval és komponenssel.

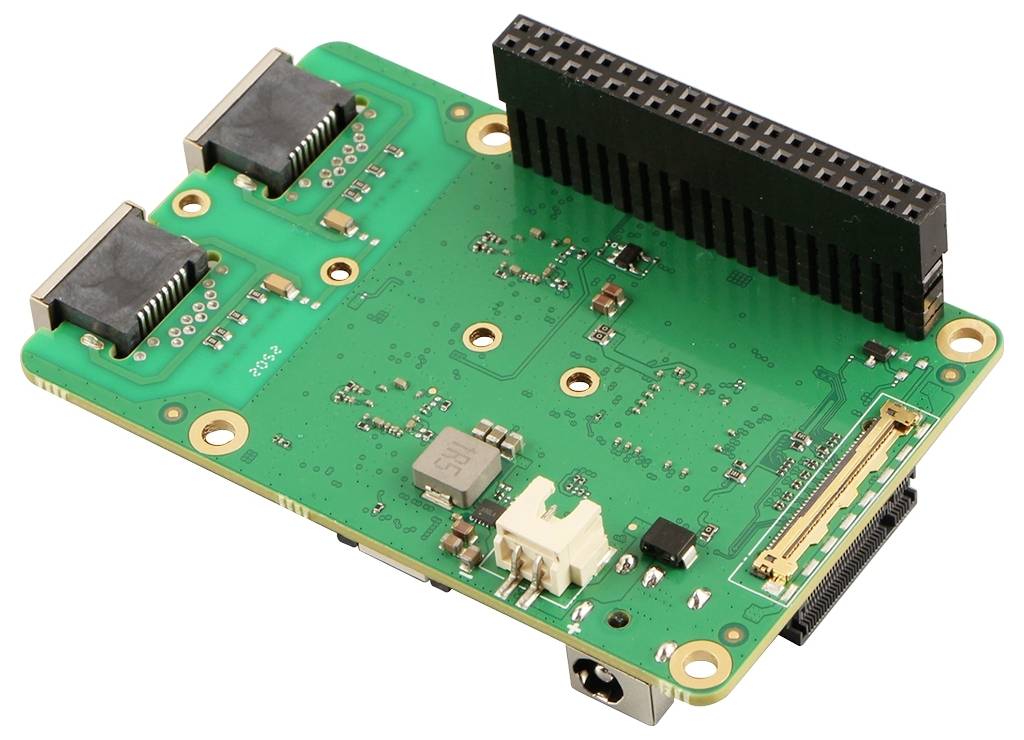

Egy zöld nyomtatott áramköri lap több csatlakozóval, köztük egy fekete csatlakozóval. Valószínűleg egy Raspberry Pi kiegészítő.

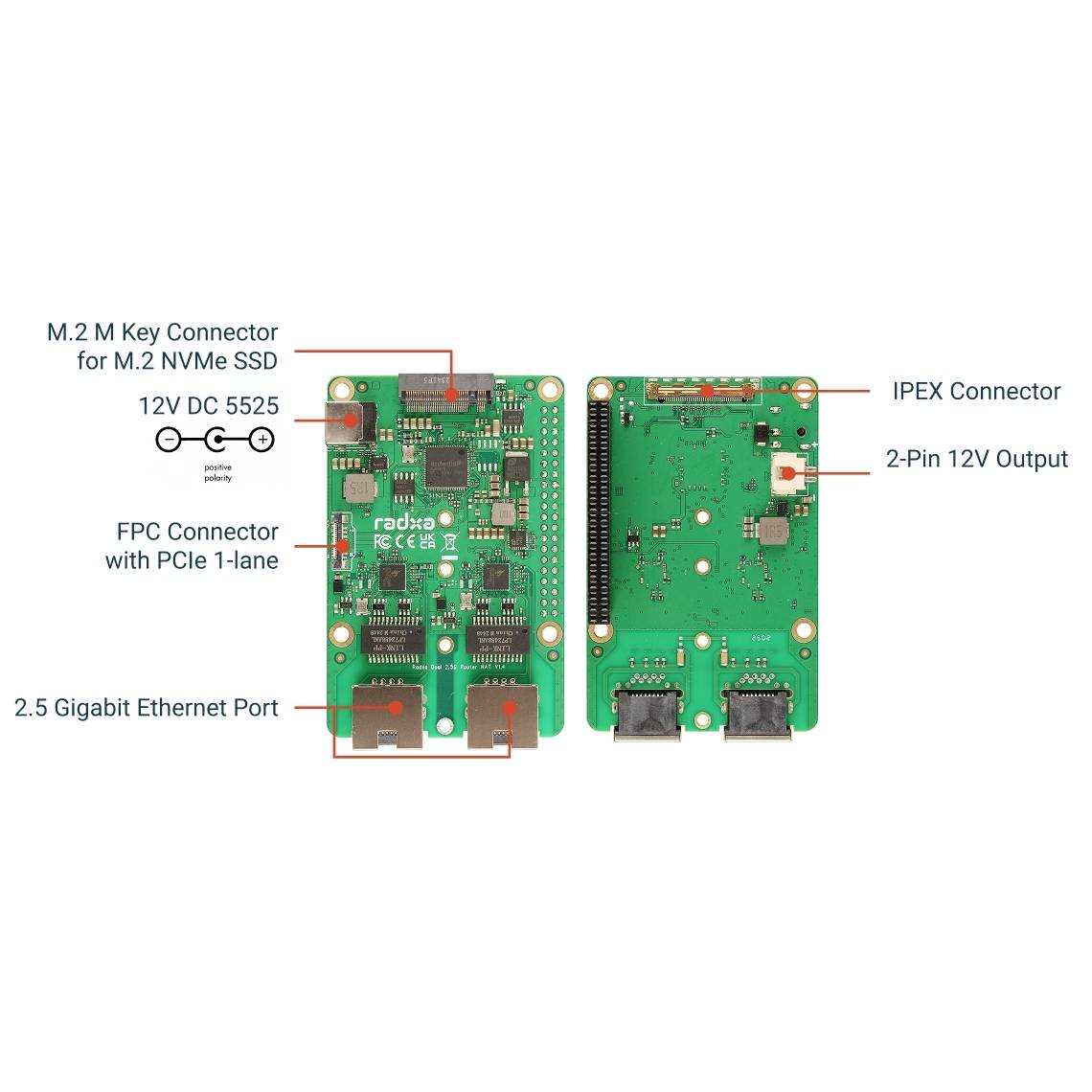

'Elektronikai áramköri lap feliratokkal: M.2 M kulcsos csatlakozó NVMe SSD-hez, 12V DC 5525, FPC csatlakozó PCIe 1-sávval, 2,5 Gigabites Ethernet-port, IPEX csatlakozó, 2-tűs 12V kimenet.'

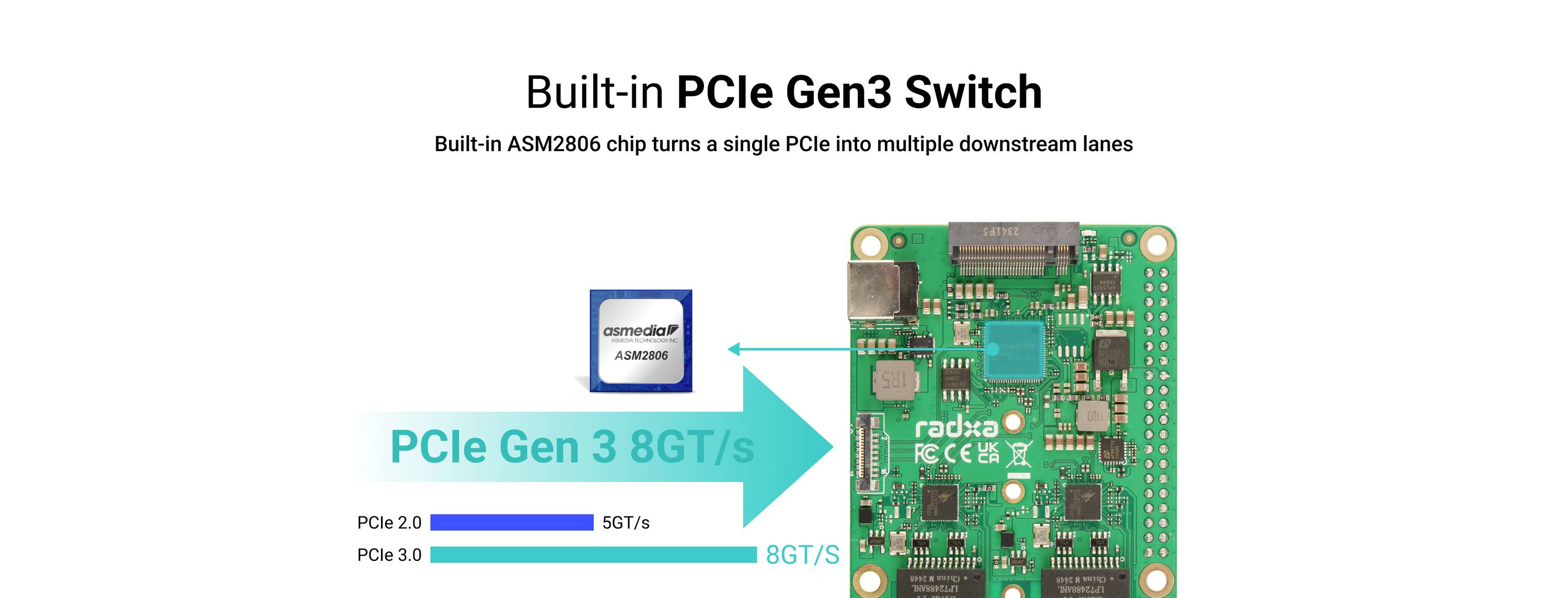

A Radxa Rock 5 tábla beépített PCIe Gen3 kapcsolóval rendelkezik. Az ASM2806 chip látható, amely a PCIe-t több sávra osztja. Sebesség: 8 GT/s.

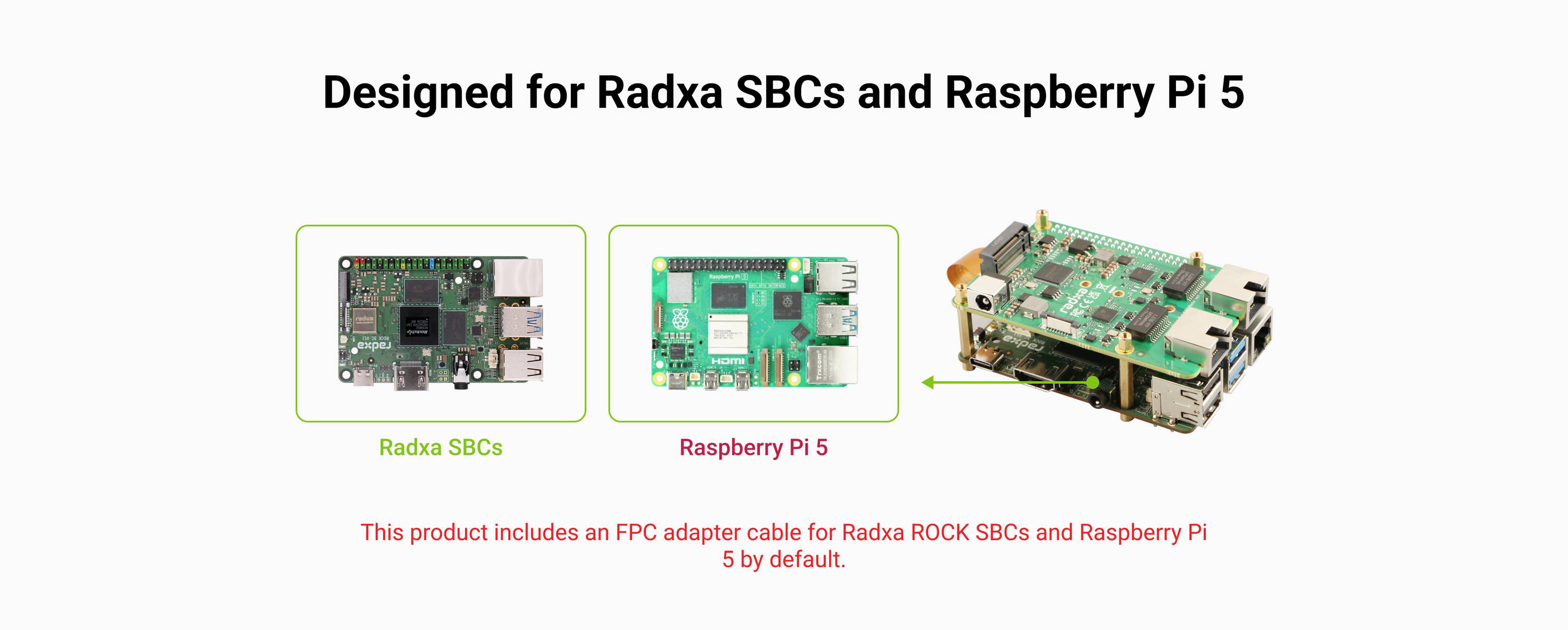

Radxa RA027G3 Fejlesztőpanel Alkalmas: Rock Pi, Raspberry Pi®-8

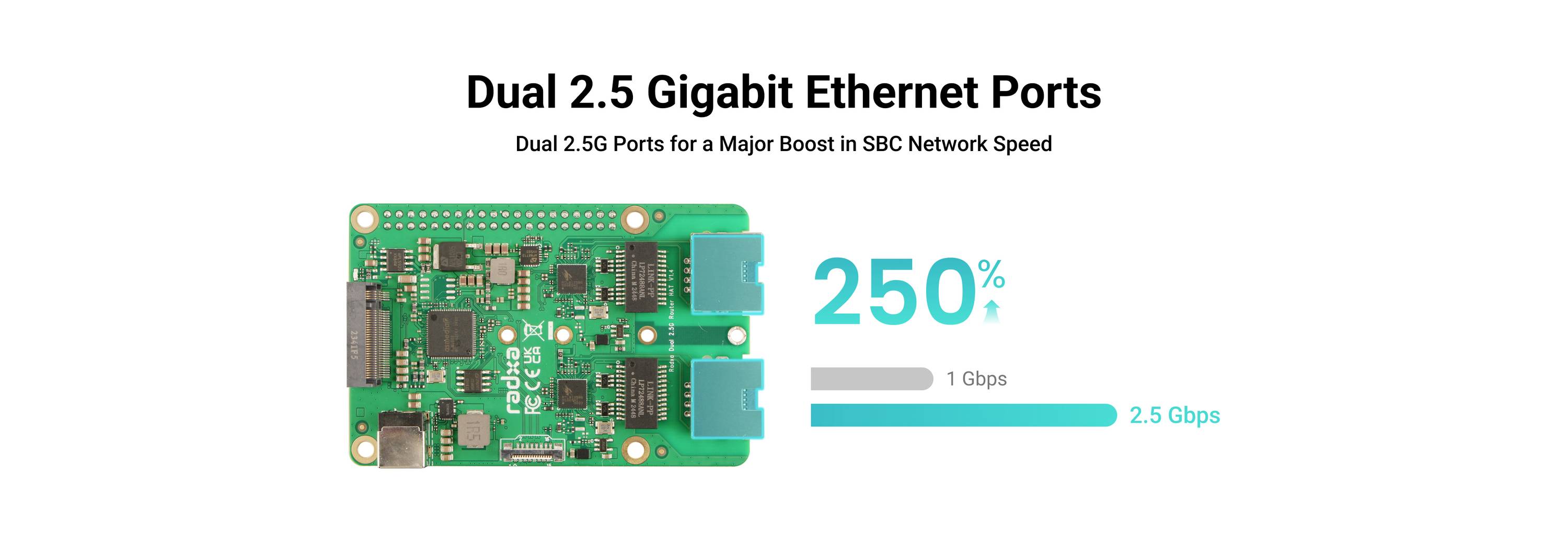

Hardvermodul két 2,5 gigabites Ethernet-porttal a gyorsabb hálózati sebesség érdekében. A sávdiagram 2,5 Gbps-ot mutat, ami 250%-a az 1 Gbps-nak.

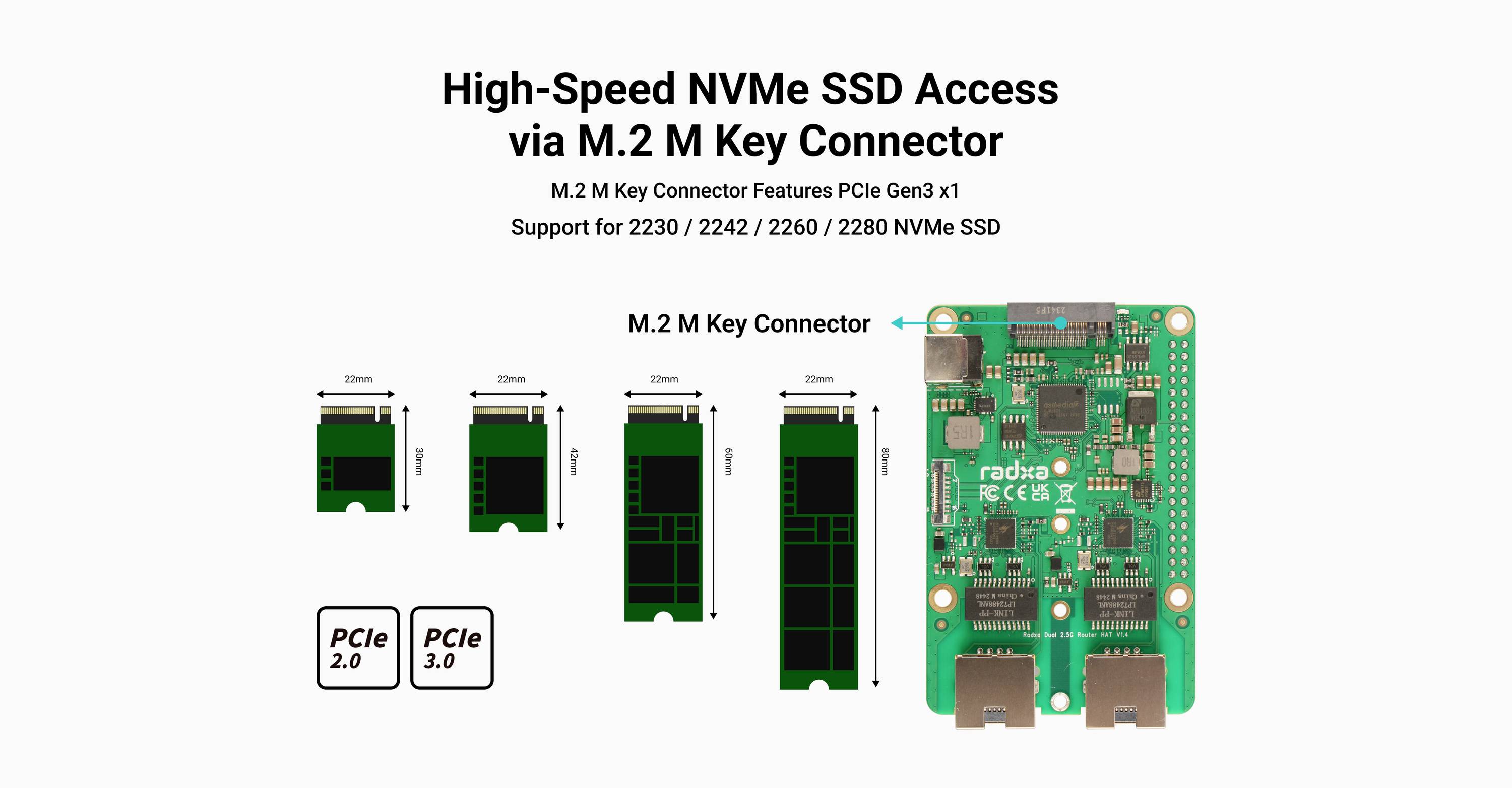

'Nagy sebességű NVMe SSD elérés M.2 M Key csatlakozón keresztül. Kompatibilis PCIe Gen3 x1 szabvánnyal, támogatott méretek: 2230, 2242, 2260, 2280.'

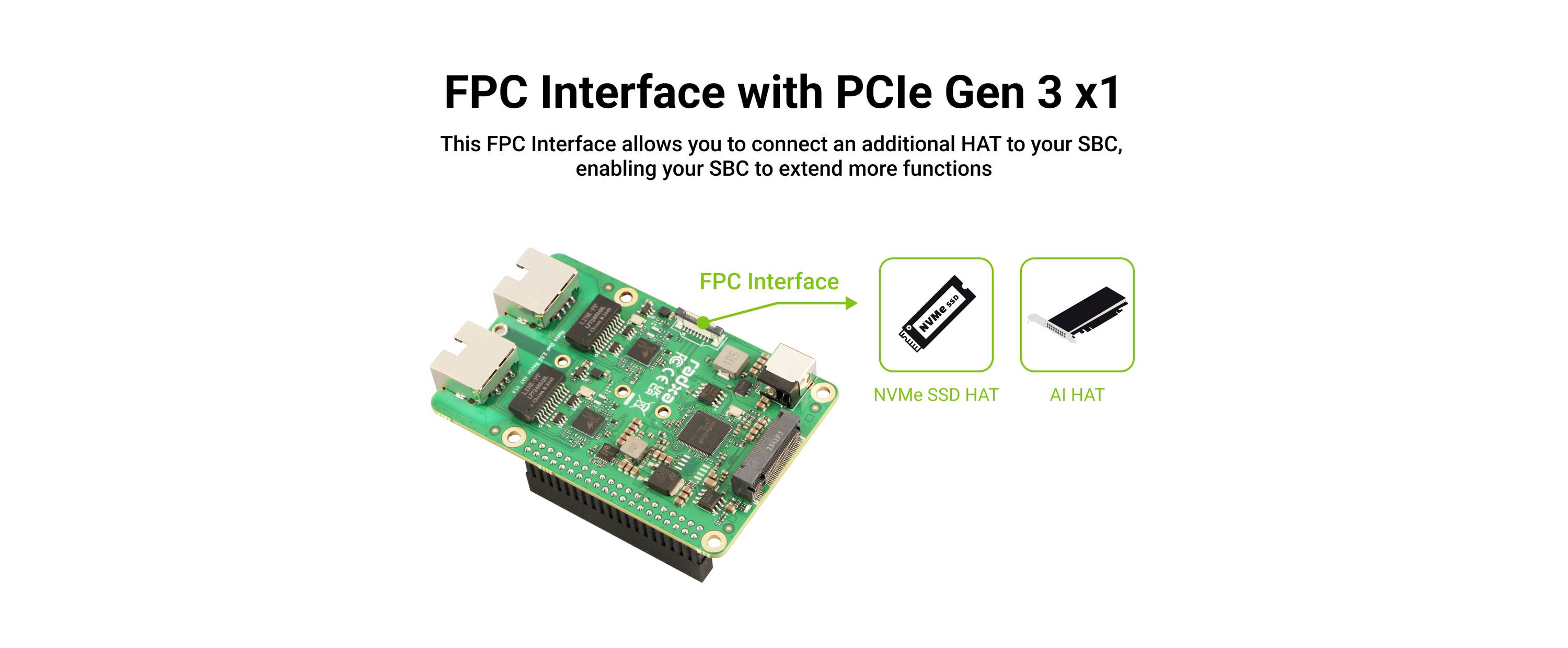

FPC-interfész PCIe Gen 3 x1 szabvánnyal SBC-funkciók bővítéséhez; az ábrán M.2 SSD HAT és AI HAT bővítőmodulok láthatók.

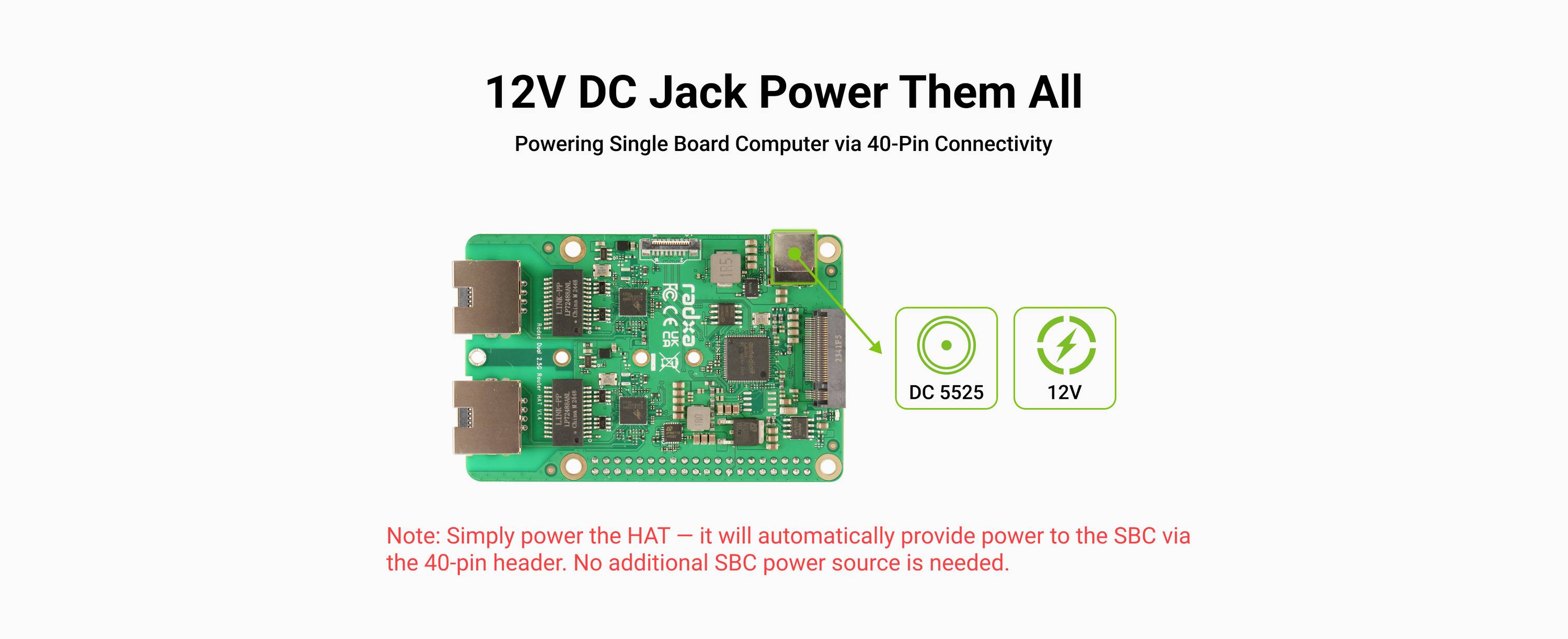

'12V DC Jack Power Them All'. Egy egyedi SBC tápellátását biztosító áramköri lap 40 tűs csatlakozón keresztül. Megjegyzés: A HAT automatikusan táplálja az SBC-t.

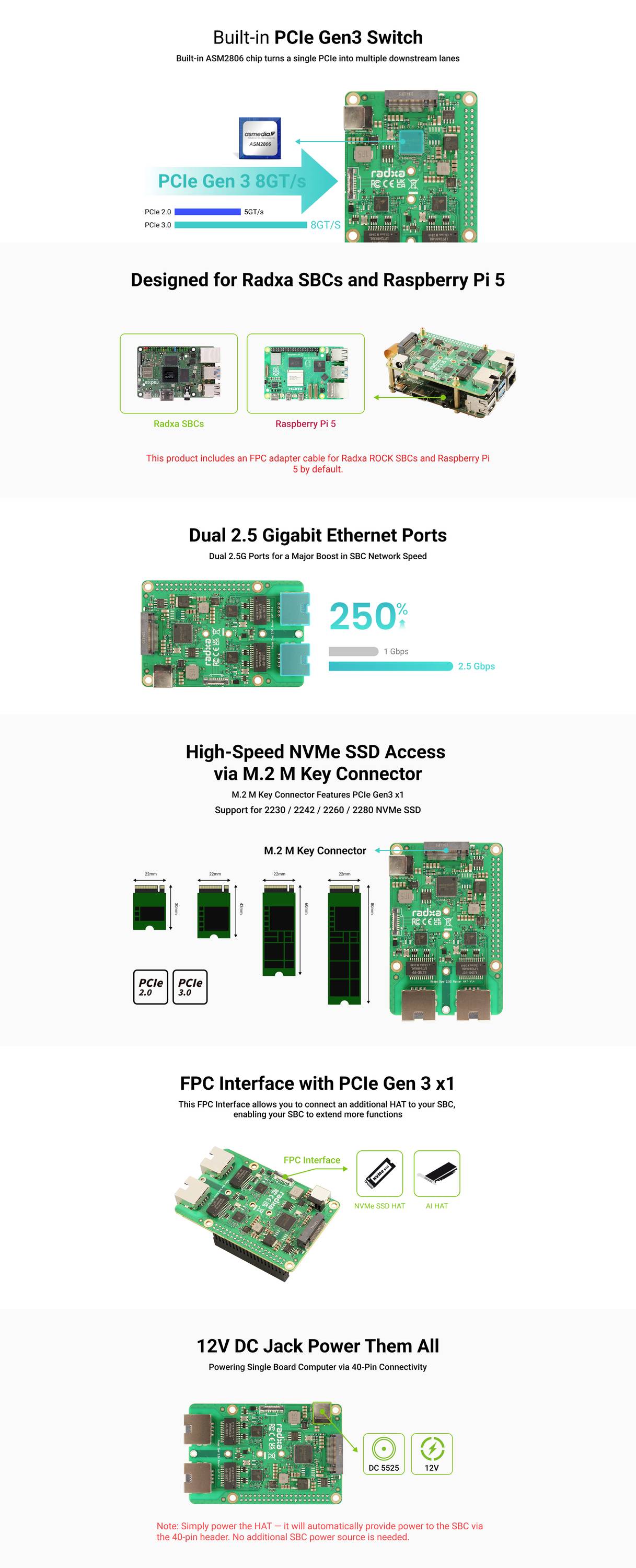

'PCIe Gen3 switch bővítőkártya, kompatibilis Radxa egylapos számítógépekkel és Raspberry Pi 5-tel. Dual 2,5G Ethernet, NVMe SSD-hozzáférés, FPC-interfész és 12V DC tápellátás.'

1/14

Adatlap (PDF)

Szállítás: 10. 13. K.

154 db

Szám

Összesen (22 039 Ft / Darab)

22 039 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Radxa Dual 2.5G Router HAT All-in-One Hálózati és tárhelybővítés SBC-khez

Az ASM2806 PCIe3.0 kapcsoló akár 8 Gb/serlane adatátvitelt biztosít
A 40P IPEX csatlakozó támogatja az uplink képességet a PCIeGen32 sávig
IPEX-FPC adapter PCIe1 csatornára korlátozva a Raspberry Pi és más SBC hardverkorlátozások miatt
Két 2,5G Ethernet port a nagy sebességű hálózatokhoz
Az M.2M kulcscsatlakozó támogatja az NVMe SSD-ket
FPC csatlakozó PCIe1 sávval a további bővítéshez

Műszaki adatok

Alkalmas: ROCK Pi és Raspberry Pi 5

Termék típus: Fejlesztőpanel

Alkalmas: Raspberry Pi® 5 B

Alkalmas: Rock Pi
Raspberry Pi®

Dokumentumok és letöltések

Adatlap

Adatlap 3410159 Radxa RA027G3 Fejlesztőpanel Alkalmas: Rock Pi, Raspberry Pi®

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3410159 Radxa RA027G3 Fejlesztőpanel Alkalmas: Rock Pi, Raspberry Pi®

Leírás

A Radxa Dual 2.5G Router HAT egy erőteljes bővítőkártya, amelyet kifejezetten Radxa SBC-khez és Raspberry Pi 5-höz terveztek.

Ez a HAT jelentősen javítja a hálózati és tárolási képességeket az integrált PCIe Gen3 switch chip révén, amely egyetlen PCIe interfészt több downstream portra is kiterjeszt:

Két 2,5 GbE Ethernet port RTL8125BG vezérlőkkel táplálva
Egy M.2 M kulcsnyílás az NVMe SSD-k számára
Egy FPC csatlakozó PCIe jelekkel a további bővítéshez

A HAT 40P IPEX csatlakozóval rendelkezik PCIe Gen3 2 sávos képességgel, bár a mellékelt adapterkártya csak 1 sávot használ a kompatibilis SBC-k korlátai miatt.

Kivételes hálózati sávszélességével, rugalmas tárolási lehetőségeivel és bővítési lehetőségeivel a Radxa Dual 2.5G Router HAT ideális nagy teljesítményű hálózati eszközök, szélső számítástechnikai platformok és beágyazott rendszerek építéséhez.

Ez a szöveg gépi fordítással készült.

Szállítás tartalma

Radxa Dual 2.5G Router HAT
9 × 9 × 5 mm-es hűtőborda a PCIe switch chip hűtéséhez
CM2×4×5 csavarok SSD rögzítéshez
M2×7+3 rézoszlop SSD támogatáshoz
M2,5×20-as rézoszlop, M2,5×5+3-as rézoszlop és CM2,5×4-es csavarok a HAT felszereléséhez
IPEX-FPC adapterkábel
