Raspberry Pi® SC0889 Bővítő modul Debug Probe
EAN:
Gyártól szám:
Rendelési szám:
222 db
Szám
Összesen (4402Ft / Darab)
4402Ft
ÁFA nélkül
14 napos visszavételi garancia
Raspberry Pi® Debug Probe
Főbb jellemzők
- Hibakereső adapter a mikrovezérlő szoftver hibáinak megtalálásához és elemzéséhez
- Ideális a Raspberry Pi Pico kódjának vizsgálatához az RP2040 mikrokontrollerrel
Műszaki adatok
- Modell
Raspberry Pi® Pico
- Külső csatlakozók
USB 2.0
- Hossz
32 mm
- Szélesség
22 mm
- Kimeneti feszültség
3.3 V
- Készlet tartalma
USB kábellel
- Termék típus
Bővítő modul
- Felépítés
ARM Cortex-M0+
- Alkalmas
Raspberry Pi®
- Csatlakozók
USB
- Technológia
32-bit MCU
- Eszköz típus
Debugger
- UKCA
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2793739 Raspberry Pi® SC0889 Bővítő modul Debug Probe
Leírás
Teljes hibakereső hardvermegoldás az RP2040 által táplált Arm-alapú mikrokontrollerekhez. A kétvezetékes USB-soros hibakereső híddal és egy USB-UART híddal rendelkező Debug Probe megkönnyíti az olyan eszközök használatát, mint a Raspberry Pi Pico számos gazdaplatformon, beleértve PC-t, Mac-et és tipikus Linux-számítógépeket.
Komplett készlet az egyszerű plug and play hibakereséshez
A Raspberry Pi Debug Probe egy komplett USB-debug készlet, amely minden szükséges hardvert és kábelt biztosít az egyszerű, forrasztásmentes, plug-and-play hibakereséshez.
Mind a processzor soros hibakereső interfésszel rendelkezik (alapértelmezés szerint Arm Serial Wire hibakereső interfész, de más interfészek is támogathatók), mind pedig az iparági szabványnak megfelelő UART interfészt. Mindkét interfész a Raspberry Pi 3 tűs hibakereső csatlakozóját használja, a Raspberry Pi 3-Pin Debug Connector specifikációjában leírtak szerint.

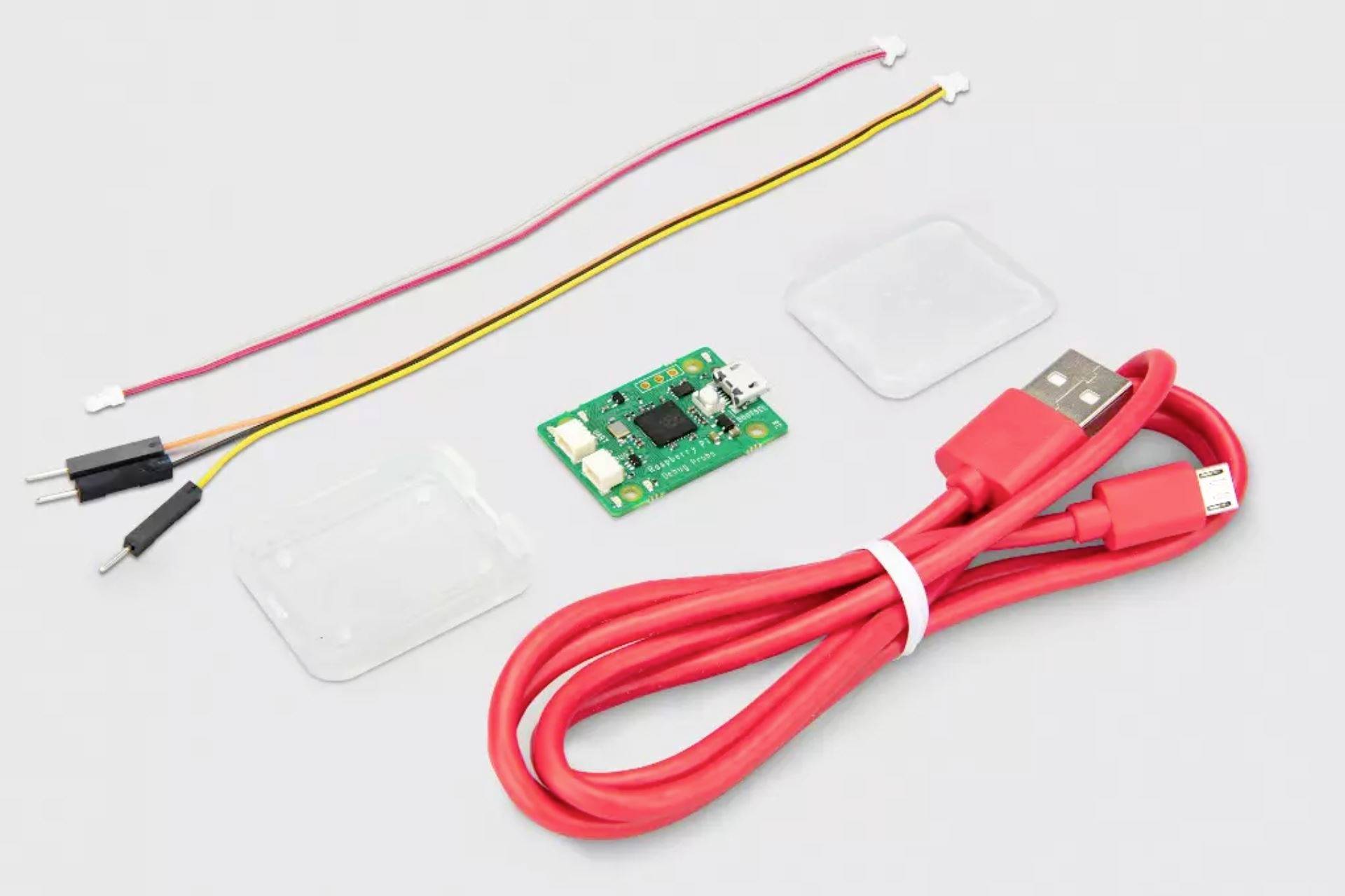

A Raspberry Pi Debug Probe egy készlet, amely tartalmazza a Debug Probe hardvert saját műanyag tokban, valamint egy USB-kábelt és háromféle hibakereső kábelt, amelyek lefedik a hibakeresési esetek túlnyomó részét. Úgy tervezték, hogy megkönnyítse a Raspberry Pi Pico és az RP2040 hibakeresését és programozását számos gazdagép platformon, beleértve a Windows, Mac és tipikus Linux számítógépeket, ahol nincs GPIO fejléc a Pico soros UART vagy SWD portjához való közvetlen csatlakozáshoz.
Míg a Debug Probe-t Raspberry Pi termékekkel való használatra tervezték, szabványos UART és CMSIS DAP interfészt kínál USB-n keresztül, így olyan ARM-alapú mikrokontrollerek hibakeresésére is használható, amelyek SWD porttal rendelkeznek 3V3 I/O-val, vagy akár csak USB-UART kábelként. OpenOCD-vel és más, CMSIS-DAP-t támogató eszközökkel dolgozik.
A Debug Probe a Raspberry Pi Pico hardveren alapul, és a nyílt forráskódú Raspberry Pi Picoprobe szoftvert futtatja. A firmware frissítése ugyanúgy történik, mint a Raspberry Pi Pico firmware, így könnyen frissíthető a készülék a legújabb firmware-rel, vagy használhatja saját firmware-ét.
Ez a szöveg gépi fordítással készült.
Komplett készlet az egyszerű plug and play hibakereséshez
A Raspberry Pi Debug Probe egy komplett USB-debug készlet, amely minden szükséges hardvert és kábelt biztosít az egyszerű, forrasztásmentes, plug-and-play hibakereséshez.
Mind a processzor soros hibakereső interfésszel rendelkezik (alapértelmezés szerint Arm Serial Wire hibakereső interfész, de más interfészek is támogathatók), mind pedig az iparági szabványnak megfelelő UART interfészt. Mindkét interfész a Raspberry Pi 3 tűs hibakereső csatlakozóját használja, a Raspberry Pi 3-Pin Debug Connector specifikációjában leírtak szerint.
A Raspberry Pi Debug Probe egy készlet, amely tartalmazza a Debug Probe hardvert saját műanyag tokban, valamint egy USB-kábelt és háromféle hibakereső kábelt, amelyek lefedik a hibakeresési esetek túlnyomó részét. Úgy tervezték, hogy megkönnyítse a Raspberry Pi Pico és az RP2040 hibakeresését és programozását számos gazdagép platformon, beleértve a Windows, Mac és tipikus Linux számítógépeket, ahol nincs GPIO fejléc a Pico soros UART vagy SWD portjához való közvetlen csatlakozáshoz.
Míg a Debug Probe-t Raspberry Pi termékekkel való használatra tervezték, szabványos UART és CMSIS DAP interfészt kínál USB-n keresztül, így olyan ARM-alapú mikrokontrollerek hibakeresésére is használható, amelyek SWD porttal rendelkeznek 3V3 I/O-val, vagy akár csak USB-UART kábelként. OpenOCD-vel és más, CMSIS-DAP-t támogató eszközökkel dolgozik.
A Debug Probe a Raspberry Pi Pico hardveren alapul, és a nyílt forráskódú Raspberry Pi Picoprobe szoftvert futtatja. A firmware frissítése ugyanúgy történik, mint a Raspberry Pi Pico firmware, így könnyen frissíthető a készülék a legújabb firmware-rel, vagy használhatja saját firmware-ét.
Ez a szöveg gépi fordítással készült.
Kivitel
- Forma tényező: 22mm × 32mm
- USB-két vezetékes híd soros hibakereséshez (alapértelmezés szerint támogatott az Arm Serial Wire Debug)
- USB az UART hídhoz
- Kompatibilis a CMSIS DAP szabvánnyal
- Működik az OpenOCD-vel és más, CMSIS-DAP-t támogató eszközökkel
- Megfelel a Raspberry Pi 3-Pin Debug Connector specifikációjának
- Kiváló minőségű átlátszó műanyag tokot tartalmaz
- Tartalmaz egy USB-kábelt és három hibakereső kábelt: 3 tűs JST dugasz és 3 tűs JST apa kábel; 3 tűs JST apa 0,1"-es fejléchez (anya); 3 tűs JST csatlakozó a 0,1"-es fejléchez (dugasz)
- Névleges I/O feszültség: 3,3V
