Rendkívül vékony jel relé 5 V/DC 2 váltó, 2 A 220 V/DC/250 V/AC, 62,5 VA/60 W, Omron G6S-2 5 VDC vásárlása

Egy négyszögletes elektronikai alkatrész, amelyen az 'OMRON G5S-2-Y 5VDC MADE IN JAPAN' felirat szerepel, négy fémláb nyúlik ki belőle.

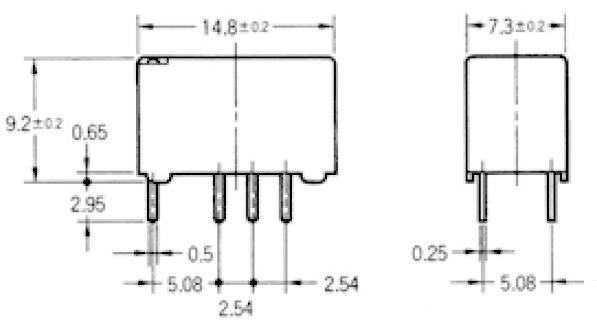

Műszaki rajz két téglalap alakú elektronikai alkatrészről méretezéssel. Balra: 14,8 x 9,2 mm, jobbra: 7,3 x 5 mm.

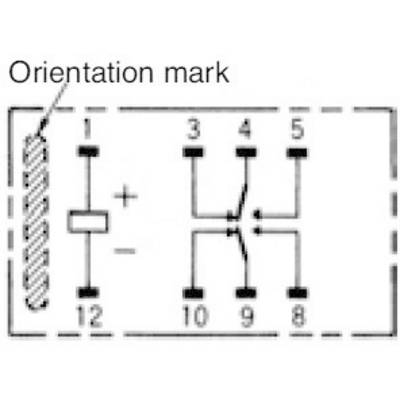

Kapcsolási szimbólum megnevezésekkel: Balra pozitív és negatív pontok. Jobbra kapcsolóösszeköttetések a 3-4, 8-9 csatlakozók között.

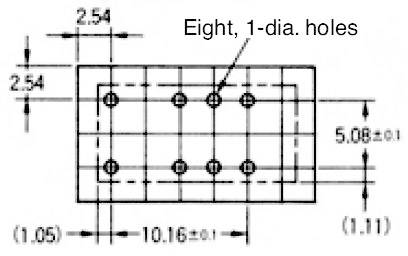

Műszaki rajz egy téglalap alakú alkatrészről nyolc furattal (1-es átmérőjű). Méretezés: 2,54, 5,08, 10,16 mm.

1/4

Termék típus

Nyák relé

Névleges feszültség tekercs

5 V/DC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

2 váltó

Kapcsolási feszültség (max.)

220 V/DC

250 V/AC

Adatlap (PDF)

Szállítás: 10. 5. H.

277 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (1016Ft / Darab)

1016Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Lökési feszültségállás: (tekercs/érintkező, nyitott érintkezők) 2500 V
Mosásálló: RTIII

Termék típus: Nyák relé

Gyártói szám: G6S-2 5 VDC

Névleges feszültség tekercs: 5 V/DC

Vezérlés: monostabil, 1 tekercs

Ellenállás (tekercs): 178 Ω

Érintkező típus: 2 váltó

Érintkezőanyag: Ag + Au

Kapcsolási feszültség (max.): 220 V/DC
250 V/AC

Max. kapcsolási áram: 2 A

Kapcsolási teljesítmény (max.): 60 W
62.5 VA

Csatlakozó: Forrcsúcsok

Élettartam (elektromos): 100000 kapcsolási ciklus

Élettartam (mechanikus): 100 x 10^{6 kapcsolási ciklus}

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +85 °C

Hossz: 14.8 mm

Szélesség: 7.3 mm

Magasság: 9.2 mm

Méret: (H x Sz x Ma) 14.8 x 7.3 x 9.2 mm

Tartalom: 1 db

RoHS konform: Igen

Engineering Part No: G6S25DC

Engineering Series No: G6S25DC

Kivitel: THT

Szigetelési ellenállás: (500 V/DC) 1000 MΩ

Névleges feszültség: 5 V/DC

Kapcsolási teljesítmény: 125 V/AC/0,5 A/30 V/DC/2 A, 62,5 VA/60 W

Kapcsolási feszültség: 220 V/DC/250 V/AC

Kapcsolóáram: 2 A

Feszítőszilárdság: (Tekercs/érintkező) 2000 V/AC/(érintkezőpár) 1500 V/AC/(nyitott érintkezők) 1000 V/AC

Típus: G6S-2 5 VDC

Környezeti hőmérséklet: -40 - +85 °C

Dokumentumok és letöltések

Adatlap

Adatlap 503840 Rendkívül vékony jel relé 5 V/DC 2 váltó, 2 A 220 V/DC/250 V/AC, 62,5 VA/60 W, Omron G6S-2 5 VDC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 503840 Rendkívül vékony jel relé 5 V/DC 2 váltó, 2 A 220 V/DC/250 V/AC, 62,5 VA/60 W, Omron G6S-2 5 VDC

Leírás

Monostabil, polarizált, új generációs telekommunikációs relé. Megfelel a Bellcore szabvány nagy szigetelési és lökési feszültségét érintő követelményeinek, 2,5 kV-tal az érintkezők között. A telekommunikáció mellett rendszerint ipari berendezésekben és mérési feladatokra alkalmazzák. Nagyon csekély energiafelvét: 140 mW. Infravörösen forrasztható!
