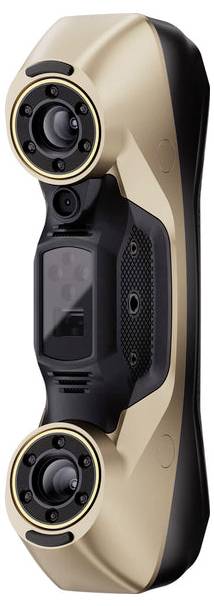

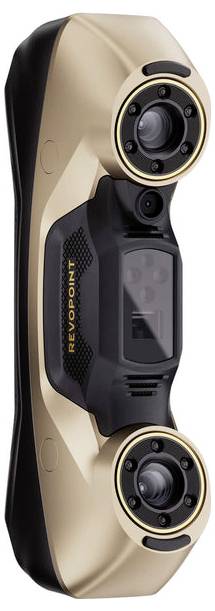

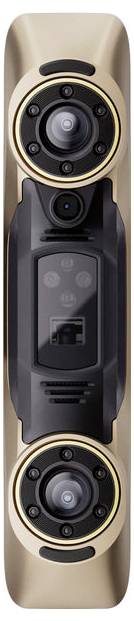

Revopoint MetroY Ultra CMM Edition 3D szkenner

Revopoint MetroY Ultra 3D szkenner

A Revopoint MetroY Ultra egy nagy pontosságú 3D szkenner kis és közepes méretű alkatrészek érintésmentes digitalizálásához. A mérési feladatokhoz, minőségbiztosításhoz, visszafejtéshez, gyors prototípusgyártáshoz és additív gyártáshoz tervezett rendszer a kék fény alapú lézerszkennelést strukturált fénnyel, nagy szkennelési sebességgel és ellenőrizhető térfogati pontossággal ötvözi. Ezáltal a szkenner különösen alkalmassá válik olyan ipari alkalmazásokhoz, ahol a pontos 3D-s adatok, a reprodukálható eredmények és a robusztus tesztelési folyamatok elengedhetetlenek.

Precíz 3D mérési és ipari tesztelési folyamatokhoz fejlesztve
A MetroY Ultra készüléket következetesen a 3D mérési technológiához tervezték. 0,015 mm + 0,04 mm x L (m) térfogati pontossága lehetővé teszi az összetett geometriák rögzítését a későbbi mérésekhez, validáláshoz és gyártási döntésekhez. Az opcionális vagy kiadástól függő helyszíni ellenőrzéssel együtt a szkenner teljesítménye valós időben ellenőrizhető és dokumentálható.

Főbb előnyök áttekintése
5 kék fényű szkennelési mód különböző alkatrészgeometriákhoz és felületekhez
Térfogati pontosság: 0,015 mm + 0,04 mm x H (m)
Nagy sebesség: akár 90 képkocka/másodperc
Nagy teljesítményű adatgyűjtés: akár 3 000 000 pont/s
Jelölőpontmentes strukturált fény akár 7 000 000 pont/másodperc sebességgel
Sötét vagy fényes felületek szkennelése lézeres üzemmódban, szkennelő spray nélkül
Vezeték nélküli szkennelés Wi-Fi 6-on keresztül élő visszajelzéssel
Kültéri lézerszkennelés akár 100 000 lux fényerővel
HD RGB kamera színes 3D modellekhez
Revo Metro Scan szoftver Windows és macOS rendszerekhez
Revo Measure tanúsított 3D méréshez és ellenőrzéshez a CMM Editionben

5 szkennelési mód különböző geometriákhoz és felületekhez

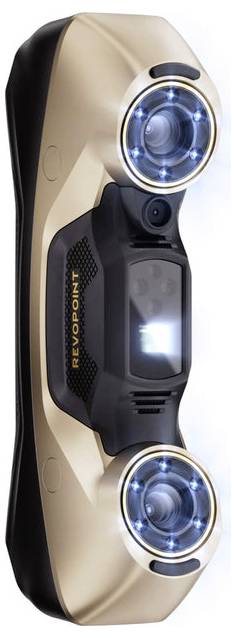

A Revopoint MetroY Ultra öt kékfényes szkennelési módot használ a különböző alkatrészgeometriák és felületek megbízható rögzítéséhez. Ez lehetővé teszi a szkenner rugalmas adaptálását a valós tesztelési és digitalizálási feladatokhoz. A 34 keresztvonalas nagysebességű mód gyors adatgyűjtésre szolgál sík, fényes vagy sötét felületeken. A 15 párhuzamos vonallal rendelkező részlet mód kivételes pontossággal rögzíti a finom részleteket, éleket és összetett felületi struktúrákat. Az egyvonalas Mély Furatok módot nehezen elérhető területekhez, például mély furatokhoz, bemélyedésekhez, hornyokhoz és rácsszerkezetekhez fejlesztették ki.

Strukturált világítás és automatikus lemezjátszó a reprodukálható eredményekért
Számos jellemzővel rendelkező munkadarab-geometriákhoz markermentes, teljes mezős strukturált megvilágítási mód áll rendelkezésre. Ez lehetővé teszi a gyors és precíz digitalizálást jelölőpontok nélkül, akár másodpercenként 7 000 000 ponttal. A kéttengelyes forgóasztallal kombinálva a MetroY Ultra egyetlen gombnyomással nagy pontosságú, megismételhető 3D modelleket generál. Ez különösen releváns a szabványosított tesztelési eljárások, a sorozatgyártású alkatrészek és az ismétlődő digitalizálási feladatok esetében. A Strukturált világítási módokhoz, beleértve az Auto-Turntable módot is, sötét vagy fényes felületeken szkennelő spray szükséges.

Ellenőrizhető pontosság a méréshez és a minőségbiztosításhoz
A MetroY Ultra nem csupán egy 3D szkenner geometria rögzítésére, hanem egy eszköz az ellenőrizhető 3D mérésekhez. A tanúsított szénszálas gömblemez lehetővé teszi a térfogati pontosság közvetlen helyszíni, valós idejű ellenőrzését. A szoftver összehasonlítja a szkennelést a gömblap egyedi metrológiai fájljával, kiszámítja a térfogati eltérést, és megerősíti a rendszer teljesítményét. Ez a funkció különösen fontos a minőségbiztosításban, a vizsgálólaboratóriumokban, a gyártásellenőrzésben és minden olyan területen dolgozó felhasználók számára, ahol a mérési eredményeknek nyomon követhetőnek és szabványosíthatónak kell lenniük.

Különbség a standard és a CMM kiadás között
Standard kiadás: Tartalmazza a Revopoint MetroY Ultra 3D szkennert nagy pontosságú 3D szkenneléshez, reverz engineeringhez, digitalizáláshoz és ipari adatgyűjtéshez.
CMM kiadás: Kibővíti a szkennert az ellenőrizhető 3D mérés és a professzionális ellenőrzés funkcióival.
Gömblap mellékelve: Csak a CMM kiadás tartalmazza a tanúsított szénszálas gömblapot a térfogati pontosság valós idejű helyszíni teszteléséhez.
Revo Measure csomag tartalma: A CMM kiadás 1 éves Revo Measure licencet is tartalmaz, PTB által tanúsított metrológiai algoritmusokkal szabványokon alapuló tesztelési és mérési feladatokhoz.
Standard változat mérőcsomag nélkül: A gömblemez és a Revo Measure nem része a standard változatnak, és szükség esetén külön kell megvásárolni őket.
Kinek ajánlott: A Standard Edition ideális 3D szkenneléshez, reverz engineeringhez és digitális modellkészítéshez. A CMM Edition a megfelelő választás minőségbiztosításhoz, alkatrész-teszteléshez, ellenőrzési jelentésekhez és dokumentált mérési folyamatokhoz.

Revo Measure tanúsított 3D méréshez és ellenőrzéshez
A CMM kiadás tartalmazza a Revo Measure szoftvert 1 éves licenccel. A megoldás PTB által tanúsított metrológiai algoritmusokon alapul, és támogatja a szabványokon alapuló tesztelési folyamatokat az igényes mérnöki és minőségellenőrzési munkafolyamatokhoz. A rögzített 3D szkennelési adatokból ellenőrizhető mérések származtathatók a célérték és a tényleges érték közötti eltérések pontos elemzése érdekében. Dokumentációs és kommunikációs célokra professzionális PDF-jelentések exportálhatók mérési adatokkal, eltérési diagramokkal és színtáblázatokkal.

Ingyenes Revo Metro Scan szoftver mellékelve
Az ingyenes Revo Metro szoftverrel négy lépésben hozhat létre 3D-s szkenneléseket: szkennelés, feldolgozás, szerkesztés és exportálás. A szoftver elérhető Windows és macOS rendszerekre, és támogatja a PLY, OBJ, STL, ASC, 3MF, GLTF és FBX formátumú kimenetet. A részletes szkennelési beállítások lehetővé teszik a pontfelhő-gyűjtés célzott vezérlését. A szkennelési folyamat során a pontfelhő valós idejű monitorozása biztosítja a hiányzó területek azonnali észlelését.

Rugalmas munkafolyamatok 3D szkenneléshez, reverz mérnöki tervezéshez és additív gyártáshoz
Az adatgyűjtés után a nyers adatok automatikusan feldolgozhatók, vagy manuálisan optimalizálhatók fúziós és hálózó eszközök segítségével. Az utófeldolgozáshoz kijelölési, tisztítási, simítási, egyszerűsítési és lyukkitöltési funkciók állnak rendelkezésre. Ez lehetővé teszi a MetroY Ultra számára, hogy zökkenőmentesen integrálódjon a 3D nyomtatás, a CAD, a reverz engineering és az additív gyártás digitális munkafolyamataiba.

Vezeték nélküli szkennelés és valós idejű élő visszajelzés
A szkenner támogatja a vezeték nélküli szkennelést Wi-Fi 6-on keresztül. A szkennelés valós időben kerül továbbításra egy számítógépre, amelynek számítási kapacitását használják. Ugyanakkor az élő kép megjeleníthető egy termináleszközön vagy monitoron a Revo Mirror segítségével. Ez lehetővé teszi a holtterek vagy a hiányos területek azonnali azonosítását és közvetlen újraszkennelését. A Revo Mirror kompatibilis a Windows, macOS, iOS és Android rendszerekkel.

Kültéri lézerszkenneléshez is alkalmas nehéz fényviszonyok között

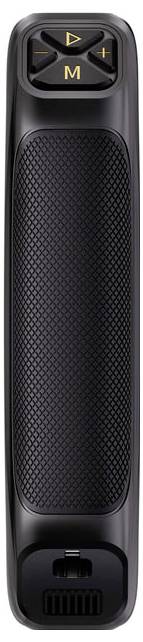

A Revopoint MetroY Ultra kültéri lézerszkennelésre készült, akár 100 000 lux környezeti fény mellett. Ez azt jelenti, hogy a rendszer igényes fényviszonyok között is használható, például gyártás közelében vagy kültéren végzett szkennelések során. A mellékelt akkumulátortartó akár 2,5 órás folyamatos szkennelést tesz lehetővé, és jelentősen bővíti az alkalmazások körét.

Valós színek a színes és valósághű 3D modellekhez
A MetroY Ultra valós színinformációkat és felületi textúrákat rögzít beépített HD-RGB kamerájával. Ez színes, nagy vizuális hatású 3D modelleket eredményez. Ezek a színadatok a Revo Measure programban is felhasználhatók a mérési jelentések és értékelések élénkebb és professzionálisabb megjelenítéséhez. Ez egyértelmű hozzáadott értéket képvisel a termékfejlesztés, a dokumentáció, a vizualizáció vagy a digitális archiválás alkalmazásai számára.

Precíziós kalibrálás és szkennelés CAD-be
A szállítmány része egy fotolitográfiai kalibrációs tábla, amely biztosítja a szkenner pontosságát és megbízhatóságát. Ez a rendszeres kalibrálás különösen fontos professzionális környezetben, ahol konzisztens szkennelési eredményekre és megismételhető mérésekre van szükség. A Revo Design segítségével a 3D szkennelt adatok további feldolgozása CAD modellekké alakítható. A szoftver támogatja a hálószerkesztést, a szabadkézi modellezést, a parametrikus modellezést és a teljes szkennelés-CAD munkafolyamatokat a reverz mérnöki tervezés, a termékfejlesztés és az ipari formatervezés területén.
