Revopoint Trackit Optical Tracking 3D szkenner
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (1 933 850 Ft / Darab)
1 933 850 Ft
ÁFA nélkül
Főbb jellemzők

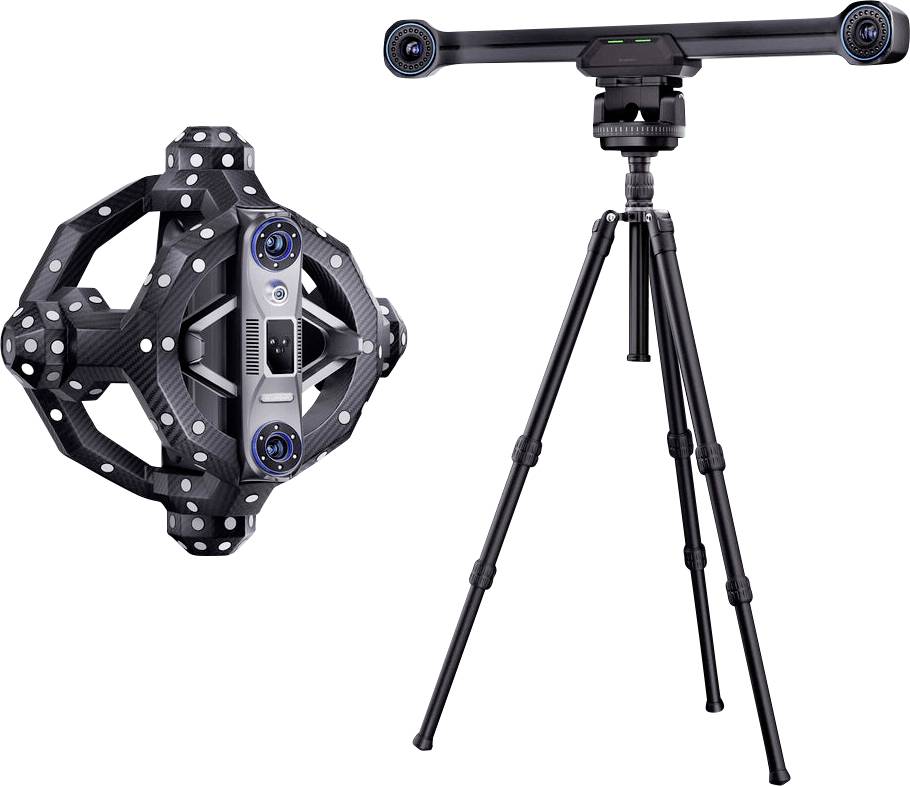

Revopoint Trackit optikai követő 3D szkenner
- Jelölő nélküli szkennelés optikai követéssel – nincs szükség jelölőkre.
- Kettős kék lézerrendszer a maximális részletességért különféle felületeken
- Automatikus kalibrálás kéttengelyes gimbal segítségével az állandó pontosság érdekében
- Szénszálas váz – könnyű, robusztus és folyamatos ipari használatra tervezve
- Térfogati pontosság akár 0,02 mm + 0,04 mm × L (m)-ig
- Integrált RGB kamera a fotorealisztikus textúrarögzítéshez
- Kompatibilis a Revo Track, a Revo Design és a Revo Measure szoftverekkel
Műszaki adatok
- Termék típus
3D szkenner
- Fényforrás
Lézer
- Szkennelési méret (max.)
300 cm
- Szkennelési méret (min.)
50 mm
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3779707 Revopoint Trackit Optical Tracking 3D szkenner
Leírás
Revopoint Trackit optikai követő 3D szkenner
Precíz, jelölőanyag-mentes 3D szkennelés ipari alkalmazásokhoz
A Revopoint Trackit optikai követő 3D szkenner újraértelmezi a hatékonyságot és a pontosságot a professzionális 3D szkennelésben. Optikai követéssel, kettős kék lézeres érzékeléssel és teljesen automatikus kalibrálással precíz, reprodukálható eredményeket biztosít – a kis alkatrészektől a nagyméretű tárgyakig. Ideális reverz engineeringhez, minőségellenőrzéshez és CAD-be szkennelési munkafolyamatokhoz az iparban, a tervezésben és a gyártásban.
Főbb előnyök
Jelölő nélküli szkennelés: Az optikai követés helyettesíti a jelölőket és csökkenti az előkészítési erőfeszítést.
Kettős kék lézer: Nagy részletességű képalkotás számos felületen.
Automatikus kalibrálás: A kéttengelyes gimbal állandó mérési pontosságot biztosít.
Ipari használatra alkalmas: Könnyű, merev szénszálas váz a folyamatos működéshez.
Magas termelékenység: Akár 1,5 millió pont/s mérési sebesség.

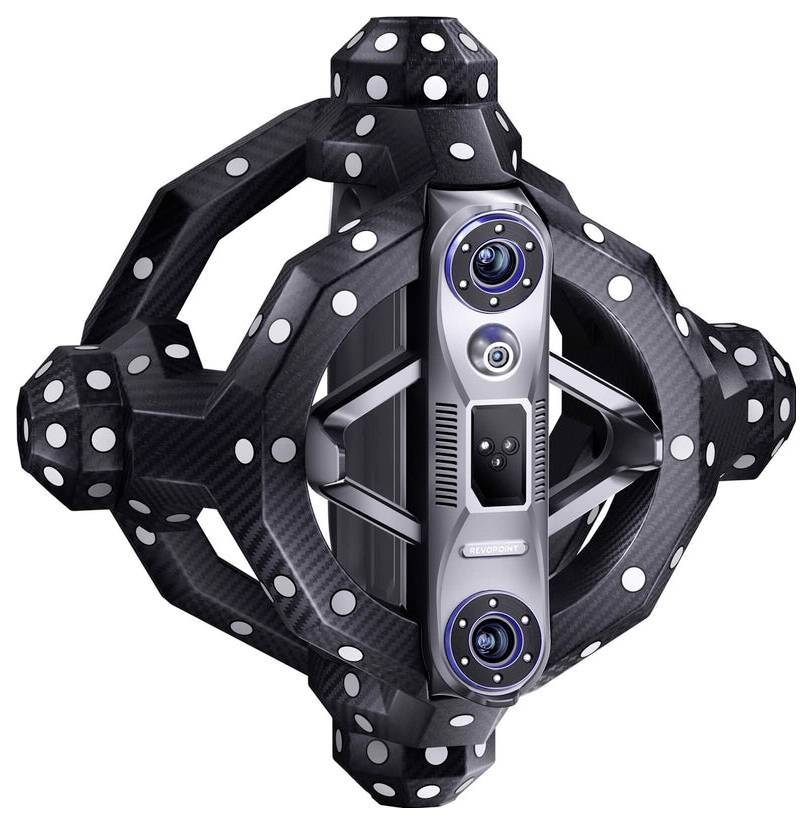

Kettős kék lézer a maximális részletességért
30 keresztvonalas lézer: Gyors területérzékelés – sötét vagy fényes anyagokon is, szóróbevonat nélkül.
Egyvonalas mód: Pontos részletek furatokhoz, résekhez, fogaskerekekhez vagy bonyolult szerkezetekhez.
Eredmény: részletes 3D modellek nagy felületi hűséggel – ideális CAD összehasonlításokhoz és metrológiai elemzésekhez.
Automatikus kalibrálás - precíziós kalibrálás egyetlen gombnyomással.
A kéttengelyes gimbal rendszer teljesen automatikusan végzi a kalibrálást. A manuális beavatkozás okozta hibák kiküszöbölésre kerülnek; minden vizsgálat optimális körülmények között fut. Ez időt takarít meg, és biztosítja a mérések állandó pontosságát.

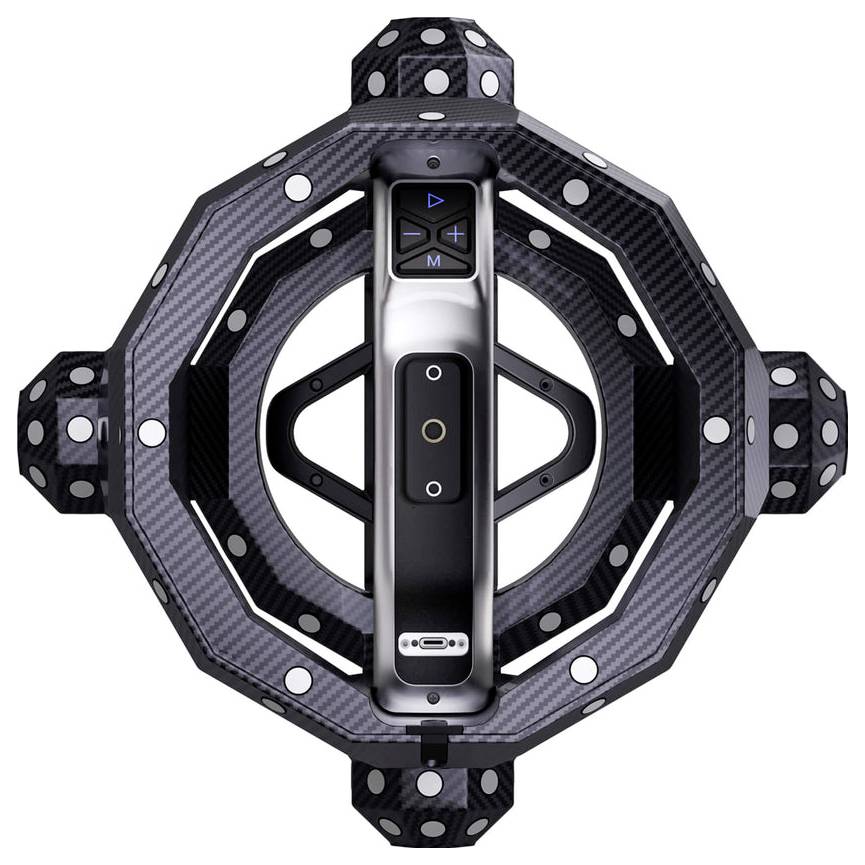

Könnyű, robusztus és ipari használatra alkalmas

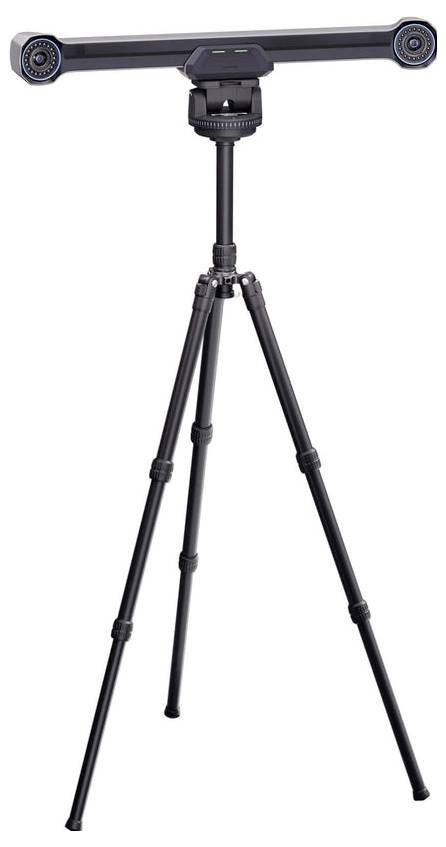

A szkenner egy darabból álló szénszálas keretbe van beépítve - méretstabil és torziósan merev. A 6 m-es csatlakozókábellel és mozgatható bázisállomással ellátott moduláris kialakítás lehetővé teszi még nagy tárgyak rugalmas érzékelését is a pontosság feláldozása nélkül.
Realisztikus textúrarögzítés
Az integrált nagy felbontású RGB kamera fotorealisztikus textúrákat hoz létre. Az adatok közvetlenül felhasználhatók a Revo Measure vagy a Revo Design szoftverben elemzéshez, dokumentáláshoz vagy CAD-integrációhoz.
Színrögzítés: Valós időben
Formátumok: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Szoftver ökoszisztéma
Revo Track: Szkennelés, szerkesztés, kalibrálás élő előnézettel és valós idejű optimalizálással.
Revo Design: CAD utófeldolgozás (a QUICKSURFACE Lite-hoz hasonló) a szkennelési adatok parametrikus modellekké konvertálásához.
Revo Measure: Precíz mérési technológia minőségellenőrzéshez (GD&T, méretvizsgálat, térfogat/terület, eltéréselemzés, mérési jelentés exportálása).
Ipari integráció - Trackit Robot 3D szkennelő rendszer
Egy hattengelyes együttműködő robottal kombinálva a Trackit lehetővé teszi akár 0,5 m átmérőjű komplex alkatrészek teljesen automatizált 3D szkennelését akár 0,05 mm pontossággal. Tökéletes sorozatméréshez, automatizált tesztelési folyamatokhoz és robotokkal segített gyártáshoz.
