Rigol MSO5104 Digitális oszcilloszkóp 100 MHz 2 GSa/mp 100 Mpts 8 bit 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
9 db
Szám
Összesen (440 150 Ft / Darab)
440 150 Ft
ÁFA nélkül
Már csak 9 db érhető el
Főbb jellemzők
Rigol digitális oszcilloszkóp MSO5104
- 100 MHz
- Analóg bemenetek száma (max.) 4
Műszaki adatok
- 16 digitális bemenet (PLA2216 szükséges - nem tartozék)
- Termék típus
Digitális oszcilloszkóp
- Sávszélesség
100 MHz
- Mintavételezési ráta/csatorna
2 GSa/mp
- Kijelző
LCD
- Felbontás
8 bit
- Képernyőméret
9 Zoll (22,86cm)
- Analóg bemenetek száma (max.)
4
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT I
- Függőleges eltérítés
1 mV/div - 10 V/div
- Bemeneti impedancia
1 MΩ ±1 %
- Bemeneti kapcsolás
AC vagy DC
- Tápellátás
100 V - 240 V
- Méret
(H x Sz x Ma) 130 x 367 x 200 mm
- Súly
3.5 kg
- Kijelző
1024 x 600
- Szélesség
367 mm
- Magasság
200 mm
- Hossz
130 mm

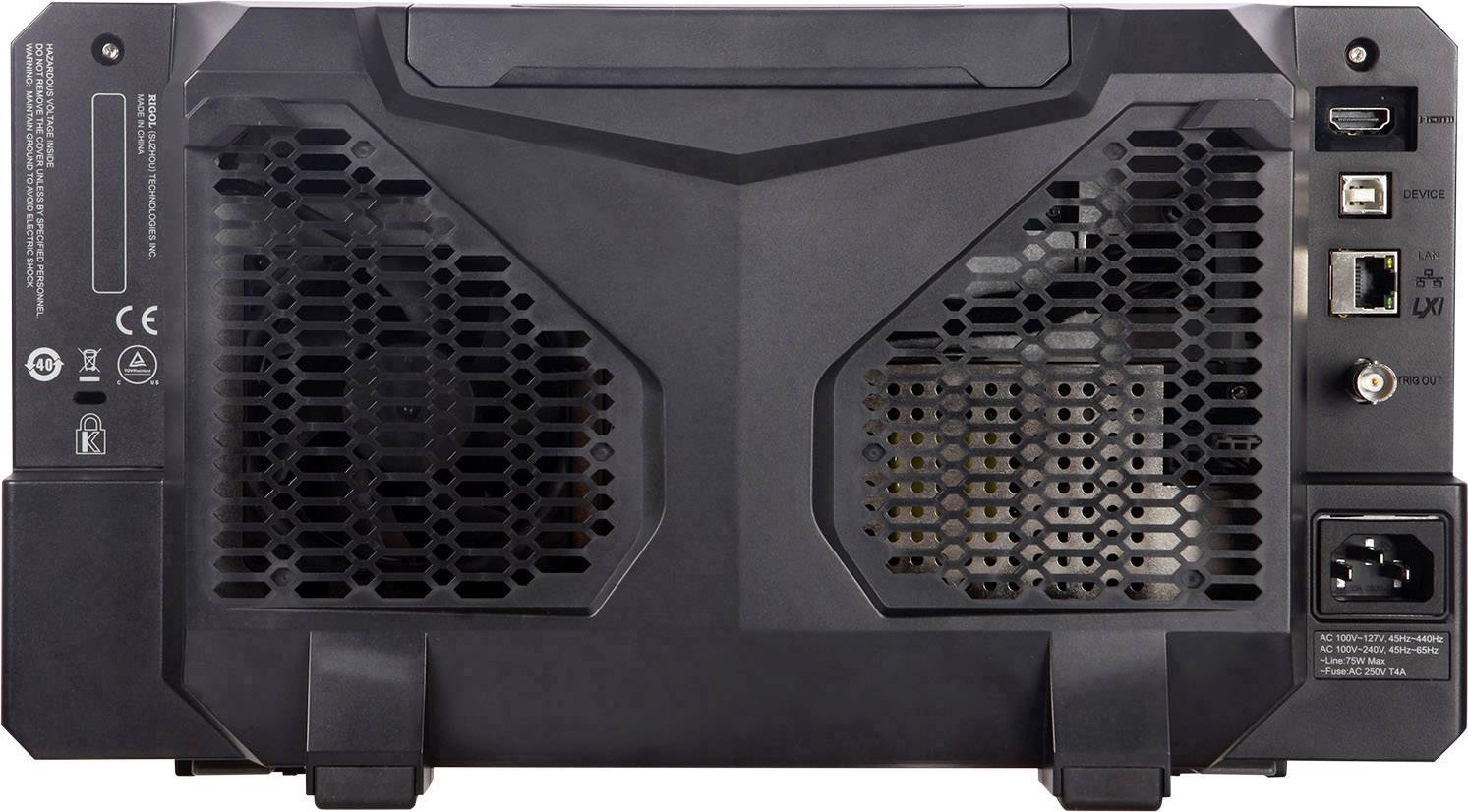

- Csatlakozók
LAN
USB
- Memóriamélység/csatorna
100 Mpts
- Gyártói szám
MSO5104
Dokumentumok és letöltések
Adatlap
Adatlap 1883454 Rigol MSO5104 Digitális oszcilloszkóp 100 MHz 2 GSa/mp 100 Mpts 8 bit 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 1883454 Rigol MSO5104 Digitális oszcilloszkóp 100 MHz 2 GSa/mp 100 Mpts 8 bit 1 db
Megfelelőségi nyilatkozat
Megfelelőségi nyilatkozat 1883454 Rigol MSO5104 Digitális oszcilloszkóp 100 MHz 2 GSa/mp 100 Mpts 8 bit 1 db
Leírás
Az MSO5104 modell egy 100 MHz-es négycsatornás digitális oszcilloszkóp, 8 GS / sec / csatorna mintavételi sebességgel, és olyan kiemelkedő tulajdonságokkal rendelkezik, mint például: nagyon nagy memóriamélység 200 millió pontig, integrált soros busz kiváltás és 9 hüvelykes nagyméretű színes érintőképernyő az optimális megjelenítéshez Mérési jelek. A LAN, az USB és a HDMI vezérlés alapkivitelben, mint sok matematikai funkció.
Kivitel
- 41 hullámforma paraméter automatikus mérése
- Teljes memória hardvermérési funkció
- Különböző triggerek és dekódolások a soros protokollokhoz
- Akár 450 000 képkocka valósidejű és folyamatos hullámformájú rögzítési és lejátszási funkciókkal
- 9 hüvelykes kapacitív multi-touchscreen, 256 szintű intenzitás kijelző
- Egyedi online frissítési ajánlat
- Új és filigrán ipari formatervezés, könnyen kezelhető
- Integrált 7 független műszer működtetése az 1-ben: digitális oszcilloszkóp, logikai analizátor, spektrum analizátor, tetszőleges hullámforma generátor (opció), digitális voltmérő, frekvencia számláló, protokoll analizátor (opció)
Szállítás tartalma
- Alapkészülék
- Hálózati kábel
- 4x PVP2350 350 MHz-es szonda
- Rövid használati útmutató
- Meghajtó
- Kalibrálási bizonylat
Tudnivalók
A csatornánkénti memóriamélység a teljes memória osztva a használt csatornák számával.
- A HDMI® a HDMI Licensing L.L.C. bejegyzett védjegye
