Rohde & Schwarz R&S®UDS600 Asztali multiméter digitális Grafikus kijelző, Adatgyűjtő CAT II 300 V, CAT I 1000 V
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
2 db
Szám
Összesen (473 220 Ft / Darab)
473 220 Ft
ÁFA nélkül
Már csak 2 db érhető el
Főbb jellemzők
R&S®UDS600
- CAT II 300 V, CAT I 1000 V
Műszaki adatok
- Mérési tartomány (V/DC min.)
250 mV
- Termék típus
Asztali multiméter
- Mérési tartomány (VDC max.)
1000 V
- Mérési tartomány (V/AC min.)
250 mV
- Mérési tartomány (V/AC max.)
750 V
- Mérési tartomány (A/DC min.)
20 mA
- Mérési tartomány (A/DC max.)
10 A
- Mérési tartomány, A/AC (min.)
20 mA
- Mérési tartomány, A/AC (max.)
10 A
- Mérési tartomány (ellenállás)
200 Ω - 250 MΩ
- Mérési tartomány (kapacitás)
5 nF - 500 μ F
- Hőmérséklet
Felbontás 0,1 °C
- Alappontosság ± %
0.0075 %
- Méréstípus
True RMS
- Frekvenciatartomány
5 Hz - 100 kHz
- Csatlakozók
USB
LAN
- Tápellátás
115 - 230 V/AC
- Magasság
97 mm
- Szélesség
222 mm
- Hossz
291 mm
- Súly
2.7 kg
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT II 300 V
CAT I 1000 V
- Feszültségmérés
AC/DC
- Árammérés
AC/DC
- Gyártói szám
R&S®UDS600
- Kijelző
digitális
- Méret
(H x Sz x Ma) 291 x 222 x 97 mm
- Jellemzők
Grafikus kijelző
Adatgyűjtő
- Csatlakozók
USB
LAN
Dokumentumok és letöltések
Adatlap
Adatlap 3443514 Rohde & Schwarz R&S®UDS600 Asztali multiméter digitális Grafikus kijelző, Adatgyűjtő CAT II 300 V, CAT I 1000 V
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3443514 Rohde & Schwarz R&S®UDS600 Asztali multiméter digitális Grafikus kijelző, Adatgyűjtő CAT II 300 V, CAT I 1000 V
Leírás

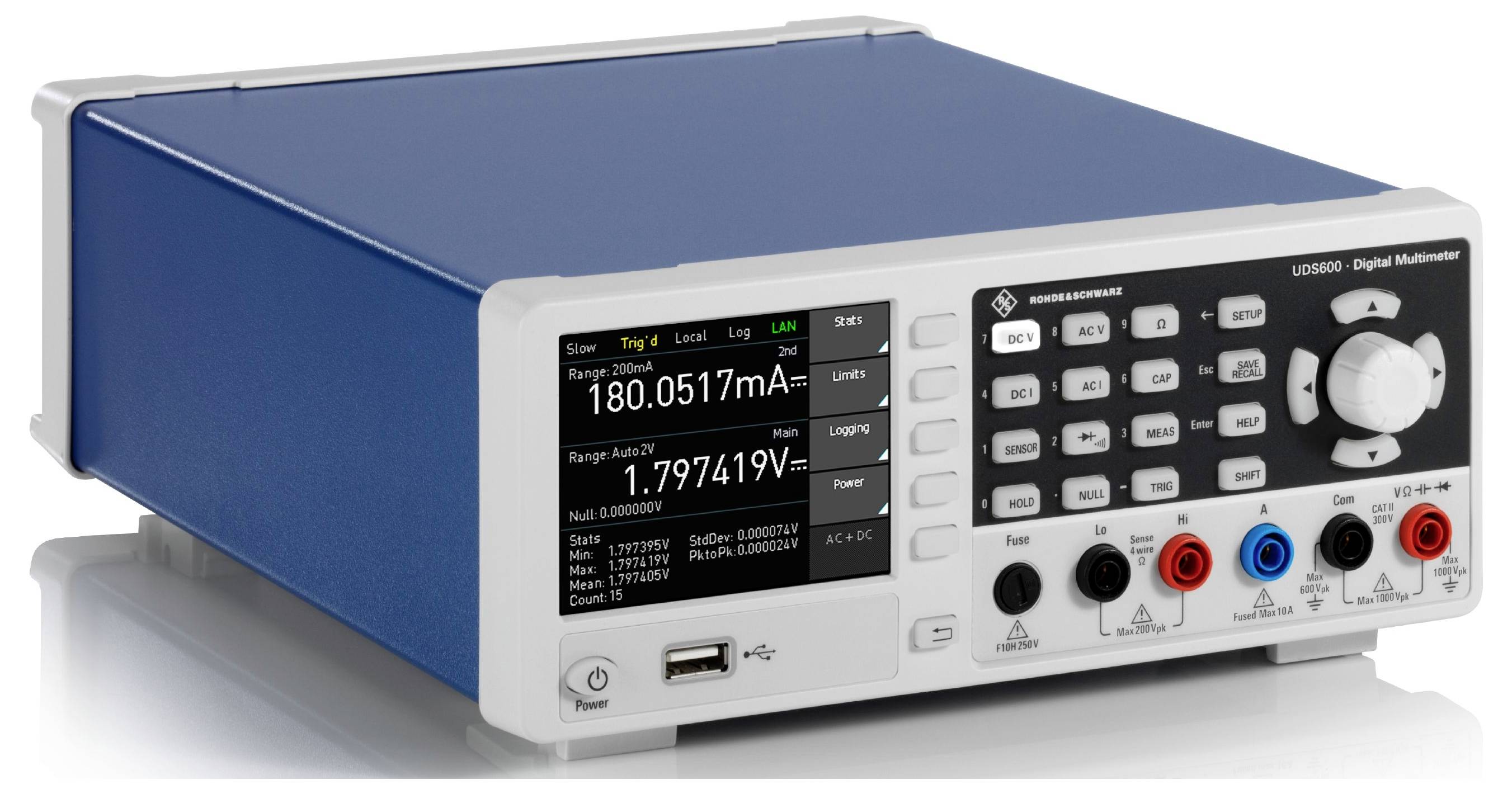

Az R&S®UDS termékcsalád kompakt digitális multimétereit általános alkalmazásokhoz és gyártósoron belüli használatra egyaránt fejlesztették ki. Sokoldalúságukról és pontosságukról ismert multiméterek három mérési funkció egyidejű megjelenítésére képesek, optimalizálva a tesztelési eljárásokat. A standard 12 mérési funkció mellett a multiméterek integrált statisztikai és matematikai funkciókat, valamint intuitív felhasználói felületet kínálnak a zökkenőmentes és hatékony teszteléshez.

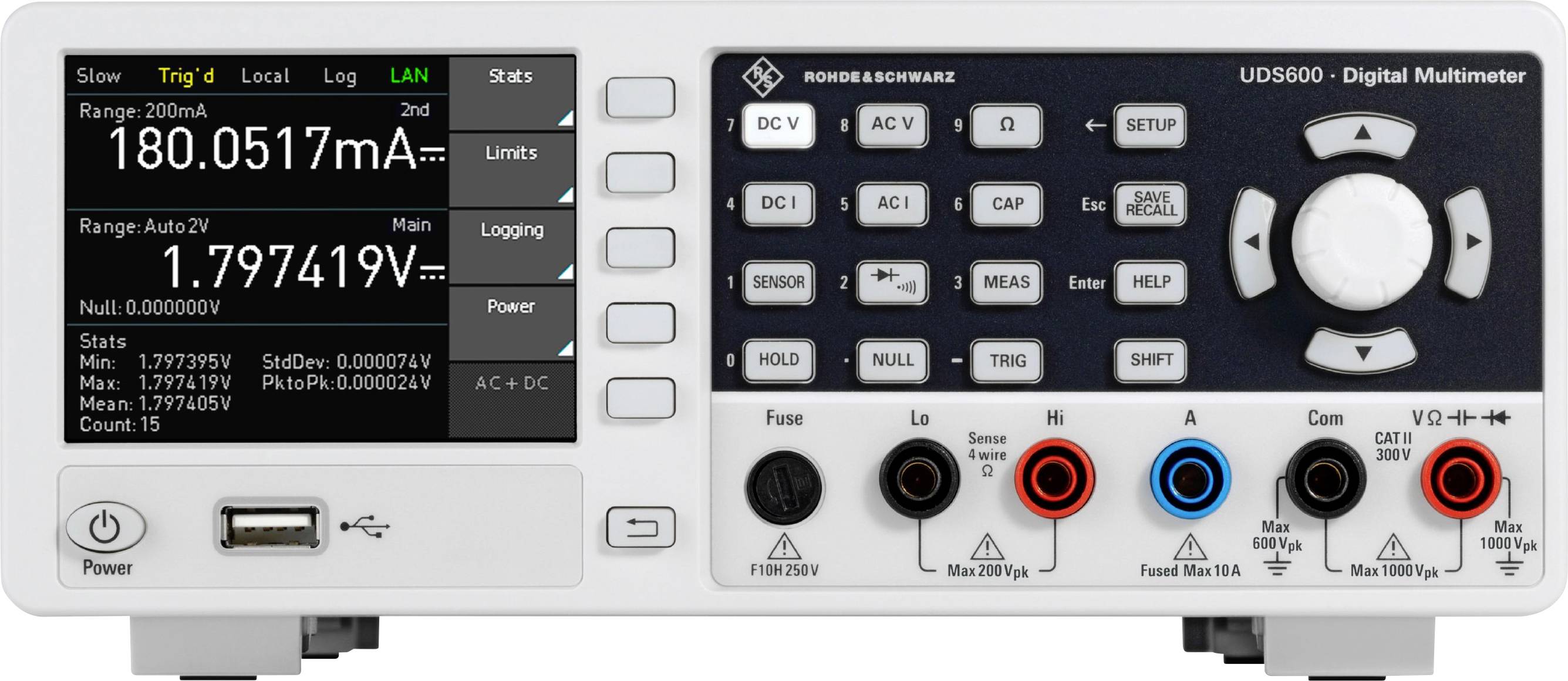

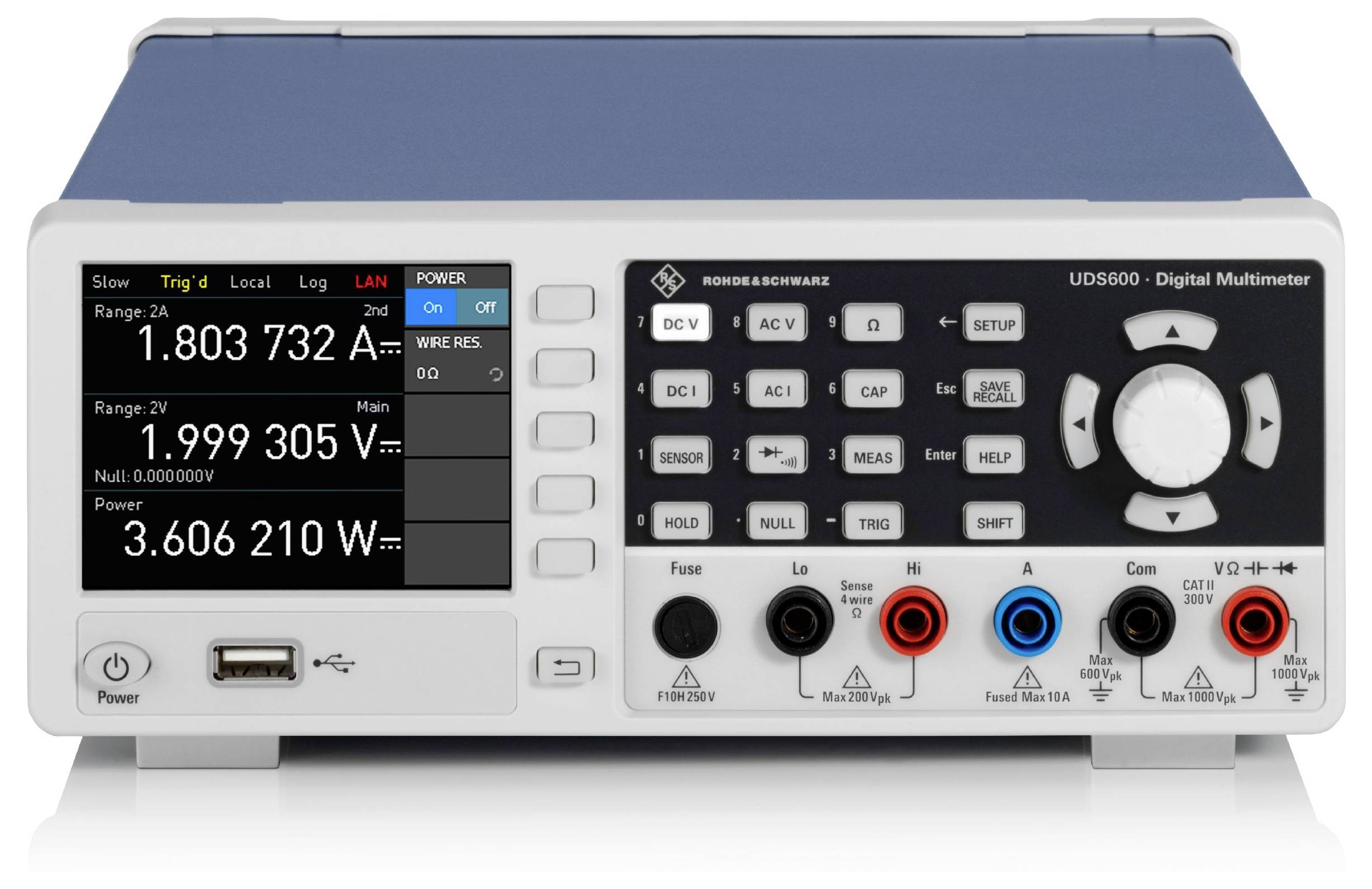

A pontosság, a sebesség és a könnyű használat kritikus fontosságú a digitális multiméterek esetében. A műszerek nélkülözhetetlenek az áramkörök hibaelhárításához, az alkatrész-teszteléshez és a rendszer-validáláshoz. Az R&S®UDS digitális multimétercsalád hatékony megoldást kínál, és 5,5 és 6,5 számjegyű multimétereket tartalmaz, amelyeket laboratóriumi és gyártási vizsgálatokhoz egyaránt terveztek. A nagyméretű képernyő három értéket képes egyszerre megjeleníteni, és távolról is könnyen leolvasható.
Mindkét modell teljes mértékben fel van szerelve a tesztkörnyezetekhez szükséges alapvető mérési funkciókkal. A felhasználók könnyen navigálhatnak a funkciók között a DCV, DCI, ACV, ACI, frekvencia, ellenállás, hőmérséklet, kapacitás, diódák és folytonosság tesztelésében. Az előlapi érzékelőaljzatok támogatják az alacsony/magas csatlakozásokat igénylő négyvezetékes méréseket. Az alapfüggvényeket statisztikai mérési függvények és határérték-vizsgálati függvények egészítik ki. A felhasználók statisztikai paramétereket konfigurálhatnak és mérési határértékeket állíthatnak be. A kijelző színei a határértékek túllépését jelzik: piros a határértékeken kívüli, zöld pedig a határértékeken belüli értékeket. Egy opcionális hibahang be- és kikapcsolható a jelző szoftvergombbal.
Az automatikus tartományváltás funkció kiküszöböli a kézi beállítások szükségességét, miközben javítja a hatékonyságot és csökkenti a ciklusidőket. A készülék beállításai kényelmesen menthetők és visszaállíthatók a mentés és visszahívás funkcióval.
Az R&S®UDS600 digitális multiméter kivételes, 0,0075%-os egyenáramú pontossággal rendelkezik. Az ilyen nagy pontosságú értékek és a 6,5 számjegyű felbontás azt jelenti, hogy még a legkisebb eltérések is pontosan rögzíthetők.

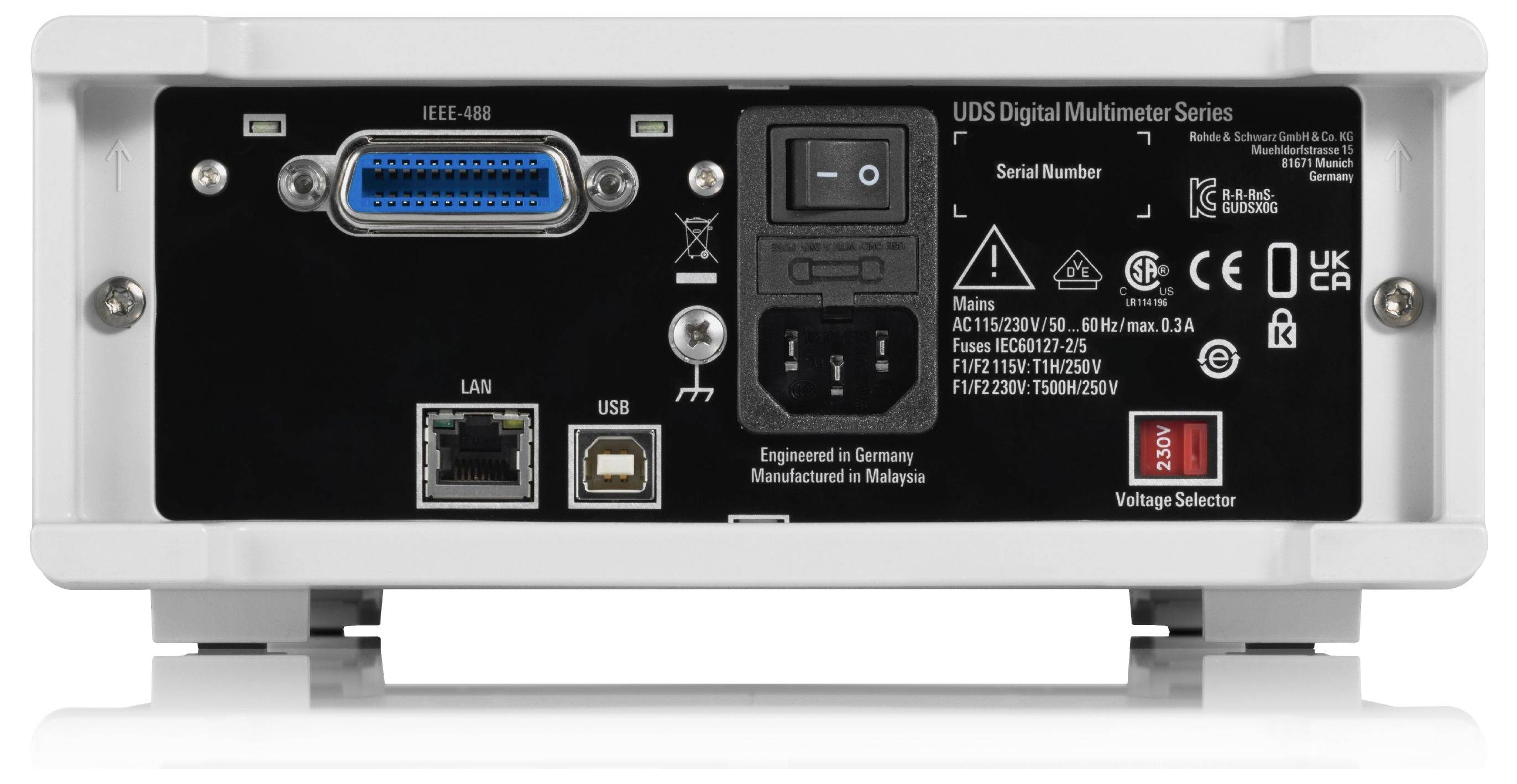

Az R&S®UDS család összes műszere távolról vezérelhető Etherneten vagy USB-n keresztül. Egy virtuális COM port és az USB Test and Measurement Class (TMC) támogatott. A távvezérlő parancsok megfelelnek az SCPI szabványoknak, és ingyenes illesztőprogram-csomagok érhetők el a LabVIEW, LabWindows/CVI és IVI.net rendszerekhez. A csomagok lehetővé teszik az R&S®UDS műszerek zökkenőmentes integrálását a meglévő rendszerekbe. Az R&S®UDS500-G és R&S®UDS600-G modellek könnyen illeszkednek az R&S®HZC95 2 U 19"-os rackbe szerelhető készletbe, így ideálisak produkciós környezetbe.
Ez a szöveg gépi fordítással készült.
A pontosság, a sebesség és a könnyű használat kritikus fontosságú a digitális multiméterek esetében. A műszerek nélkülözhetetlenek az áramkörök hibaelhárításához, az alkatrész-teszteléshez és a rendszer-validáláshoz. Az R&S®UDS digitális multimétercsalád hatékony megoldást kínál, és 5,5 és 6,5 számjegyű multimétereket tartalmaz, amelyeket laboratóriumi és gyártási vizsgálatokhoz egyaránt terveztek. A nagyméretű képernyő három értéket képes egyszerre megjeleníteni, és távolról is könnyen leolvasható.
Mindkét modell teljes mértékben fel van szerelve a tesztkörnyezetekhez szükséges alapvető mérési funkciókkal. A felhasználók könnyen navigálhatnak a funkciók között a DCV, DCI, ACV, ACI, frekvencia, ellenállás, hőmérséklet, kapacitás, diódák és folytonosság tesztelésében. Az előlapi érzékelőaljzatok támogatják az alacsony/magas csatlakozásokat igénylő négyvezetékes méréseket. Az alapfüggvényeket statisztikai mérési függvények és határérték-vizsgálati függvények egészítik ki. A felhasználók statisztikai paramétereket konfigurálhatnak és mérési határértékeket állíthatnak be. A kijelző színei a határértékek túllépését jelzik: piros a határértékeken kívüli, zöld pedig a határértékeken belüli értékeket. Egy opcionális hibahang be- és kikapcsolható a jelző szoftvergombbal.
Az automatikus tartományváltás funkció kiküszöböli a kézi beállítások szükségességét, miközben javítja a hatékonyságot és csökkenti a ciklusidőket. A készülék beállításai kényelmesen menthetők és visszaállíthatók a mentés és visszahívás funkcióval.
Az R&S®UDS600 digitális multiméter kivételes, 0,0075%-os egyenáramú pontossággal rendelkezik. Az ilyen nagy pontosságú értékek és a 6,5 számjegyű felbontás azt jelenti, hogy még a legkisebb eltérések is pontosan rögzíthetők.
Az R&S®UDS család összes műszere távolról vezérelhető Etherneten vagy USB-n keresztül. Egy virtuális COM port és az USB Test and Measurement Class (TMC) támogatott. A távvezérlő parancsok megfelelnek az SCPI szabványoknak, és ingyenes illesztőprogram-csomagok érhetők el a LabVIEW, LabWindows/CVI és IVI.net rendszerekhez. A csomagok lehetővé teszik az R&S®UDS műszerek zökkenőmentes integrálását a meglévő rendszerekbe. Az R&S®UDS500-G és R&S®UDS600-G modellek könnyen illeszkednek az R&S®HZC95 2 U 19"-os rackbe szerelhető készletbe, így ideálisak produkciós környezetbe.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- UDS600 - 6 ½ számjegyű multiméter
