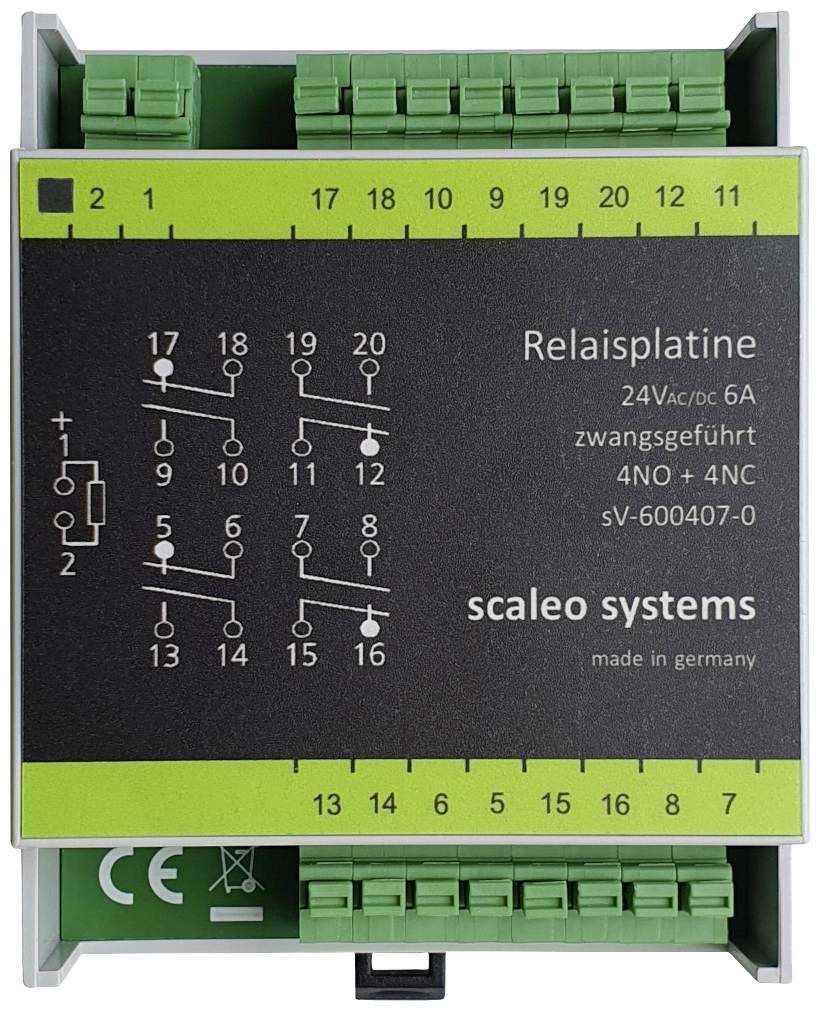

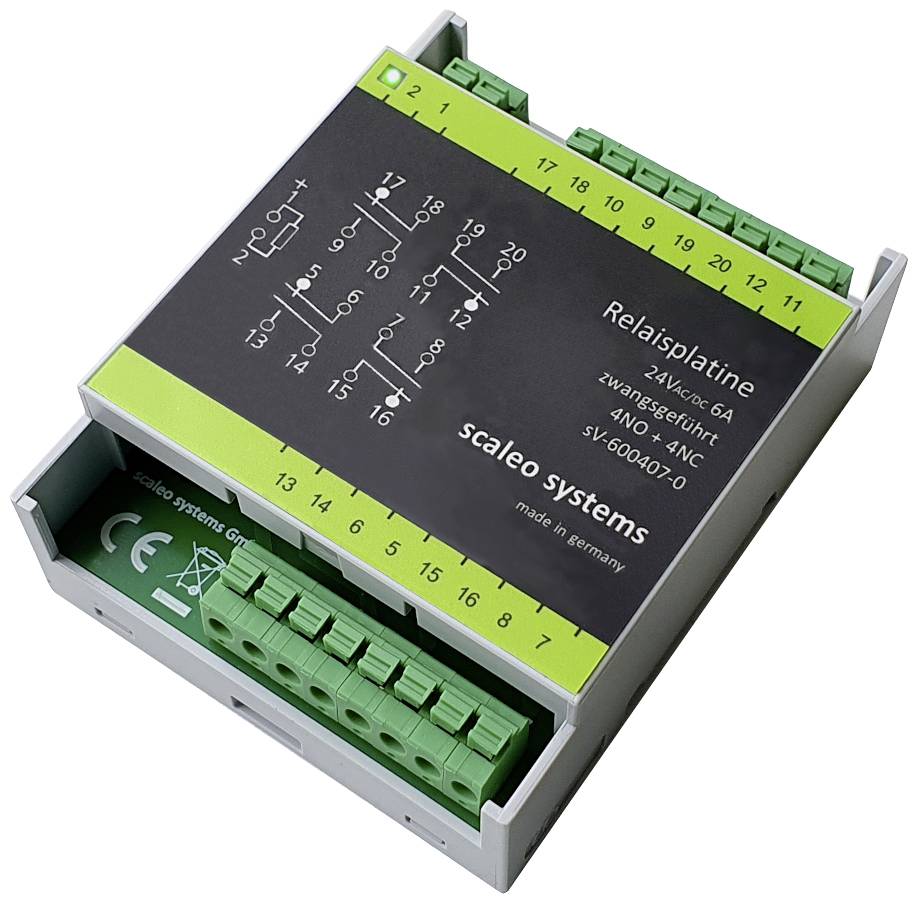

scaleo systems Biztonsági relé Póluscsere ellen védő diódával, LED-del, Házzal 1 db Typ 24V 4-fach 4 váltó
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Biztonsági relé
Érintkező típus
4 váltó
Csatlakozó
Rugóerős kapocs PE 6,3 x 0,8
Jellemzők
Póluscsere ellen védő diódával
LED-del
Házzal
Gyártói szám
Typ 24V 4-fach
Adatlap (PDF)
10 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
47 236 Ft
3
3% = 1308Ft
45 928 Ft
5
4% = 1833Ft
45 403 Ft
10
5% = 2182Ft
45 054 Ft
25
5% = 2574Ft
44 662 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (47 236 Ft / Darab)
47 236 Ft
ÁFA nélkül
Már csak 10 db érhető el
Főbb jellemzők
Biztonsági relékártya 24V/DC, 2 potenciálmentes váltóérintkező
- Állapot LED kijelző, fordított polaritás védelem, biztonsági relé
Műszaki adatok
- relé tekercs
- Feszültség típusa: egyen- és váltakozó feszültség
- Tekercs feszültség: 18 - 28 VAC/DC, 24 Vnom
- Teljesítmény felvétel: 0.5 W
- Fordított polaritás elleni védelem: egyenirányító
- Állapot LED: zöld, aktiválás közben
- Kapcsolóérintkezők
- Max kapcsolási feszültség: 250 Vac
- Max kapcsolási teljesítmény (ellenállás): 150W, 1500 VA
- Max. tartós áram: 6 A
- Max bekapcsolási áram: 20 A
- Max. kikapcsolási áram: 6 A
- Ajánlott minimális terhelés: 10V, 10mA
- Tipikus visszapattanási idő: 4 ms
- Dielektromos szilárdság: érintkező/tekercs (AC) 2kVeff
- Élettartam: 100 kapcsolási ciklus, mechanikus, max.
- Kapcsolattartó anyag: AgSn02
- Kapcsok
- Legkisebb keresztmetszet: 28 AWG, 0,09 mm²
- Legnagyobb keresztmetszet: 16 AWG, 1,5 mm²
- Csupaszolási hossz: 6 mm
- Készülékház
- Szennyezettségi osztály: 2
- IP védettség: 20
- Rögzítési mód: DIN sín, DIN35
- környezeti feltételek mellett
- Tárolási hőmérséklet: -40 °C-tól +80 °C-ig
- Üzemi hőmérséklet: 0°C és +50°C között
- Alkalmazandó szabványok
- Elektromos-mechanikus Elemi relé EN 61810-1
- Szigetelési koordináták: EN 60664-1
- EMC: EN 61000, + alább. határértékek
- Kisfeszültségű irányelv: EN 60335-1
- Termék típus
Biztonsági relé
- Jellemzők
Póluscsere ellen védő diódával
LED-del
Házzal
- Gyártói szám
Typ 24V 4-fach
- Üzemi feszültség (min.)
18 V/DC
- Max. üzemi feszültség
24 V/DC
- Üzemi feszültség
18 - 24 V/DC
- Érintkező típus
4 váltó
- Kapcsolási feszültség (max.)
250 V/AC
- Max. kapcsolási áram
6 A
- Kapcsolási teljesítmény (max.)
150 W
- Csatlakozó
Rugóerős kapocs PE 6,3 x 0,8
- Tartalom
1 db
- Súly
130 g
- Hőmérséklet (max.)
50 °C
- Hőmérséklet (min.)
0 °C
- Hossz
70 mm
- Szélesség
90 mm
- Magasság
32 mm
- Méret
(H x Sz x Ma) 70 x 90 x 32 mm
- RoHS konform
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3163057 scaleo systems Biztonsági relé Póluscsere ellen védő diódával, LED-del, Házzal 1 db Typ 24V 4-fach 4 váltó
Adatlap 3163057 scaleo systems Biztonsági relé Póluscsere ellen védő diódával, LED-del, Házzal 1 db Typ 24V 4-fach 4 váltó
Adatlap 3163057 scaleo systems Biztonsági relé Póluscsere ellen védő diódával, LED-del, Házzal 1 db Typ 24V 4-fach 4 váltó
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3163057 scaleo systems Biztonsági relé Póluscsere ellen védő diódával, LED-del, Házzal 1 db Typ 24V 4-fach 4 váltó
Leírás
4 potenciálmentes váltóérintkező szinkronban kapcsolva
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel

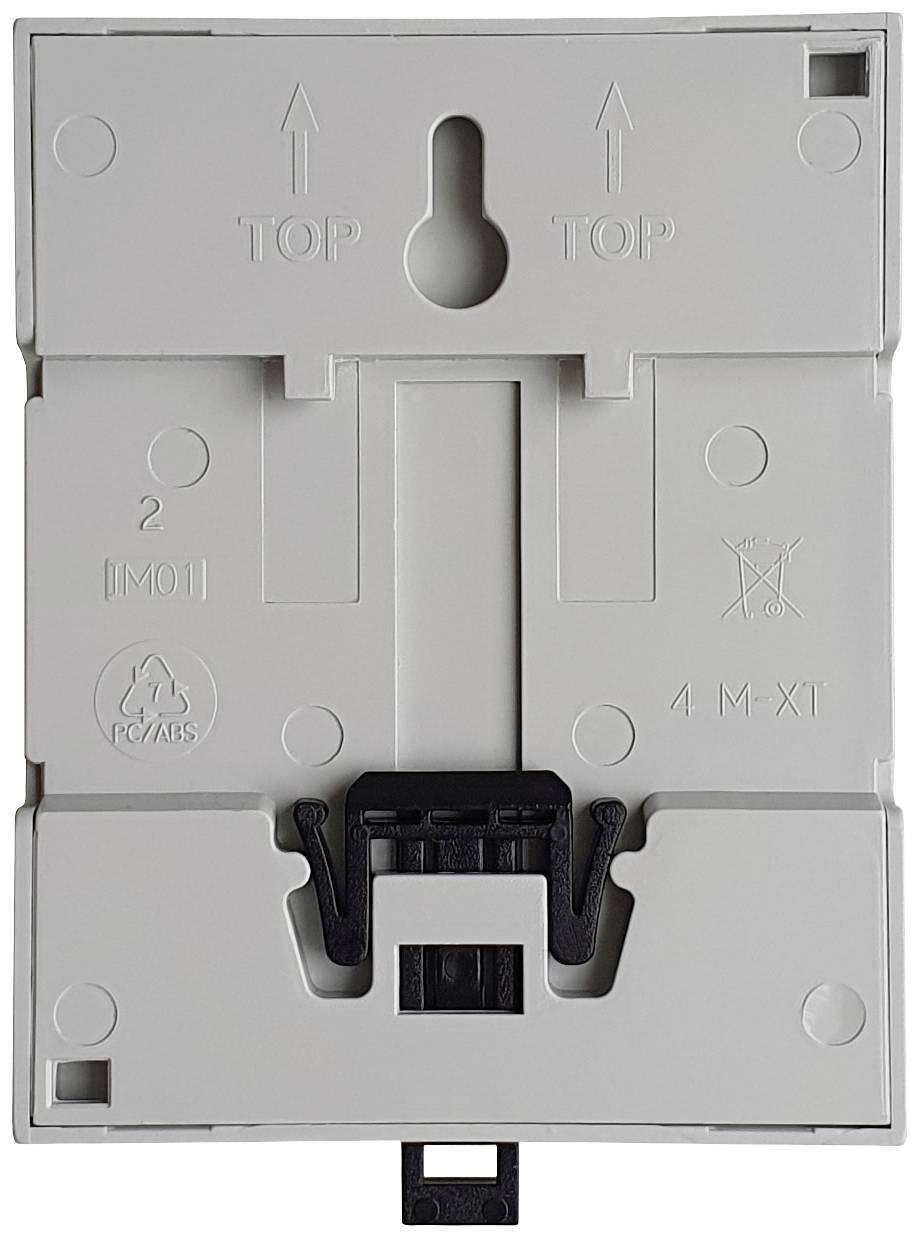

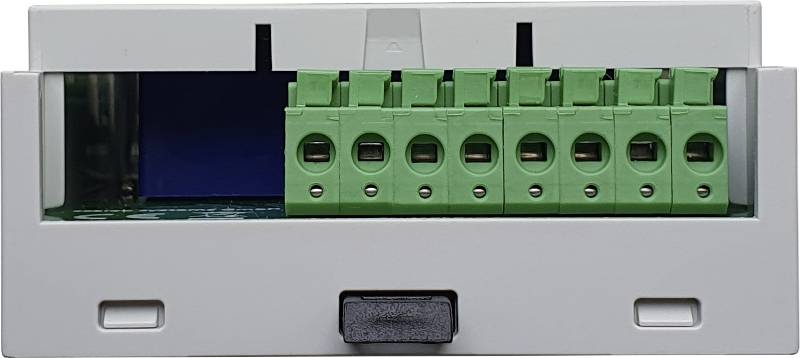

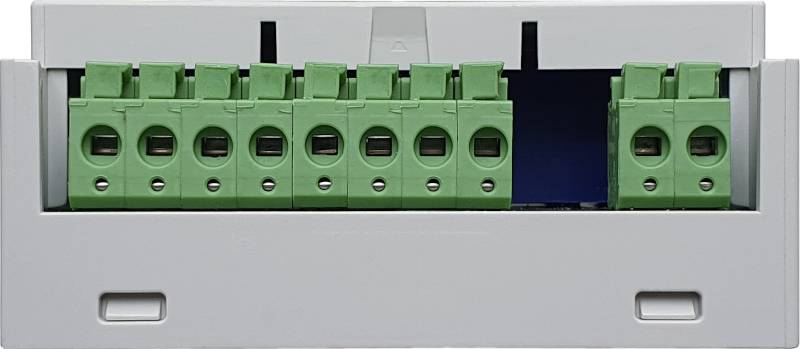

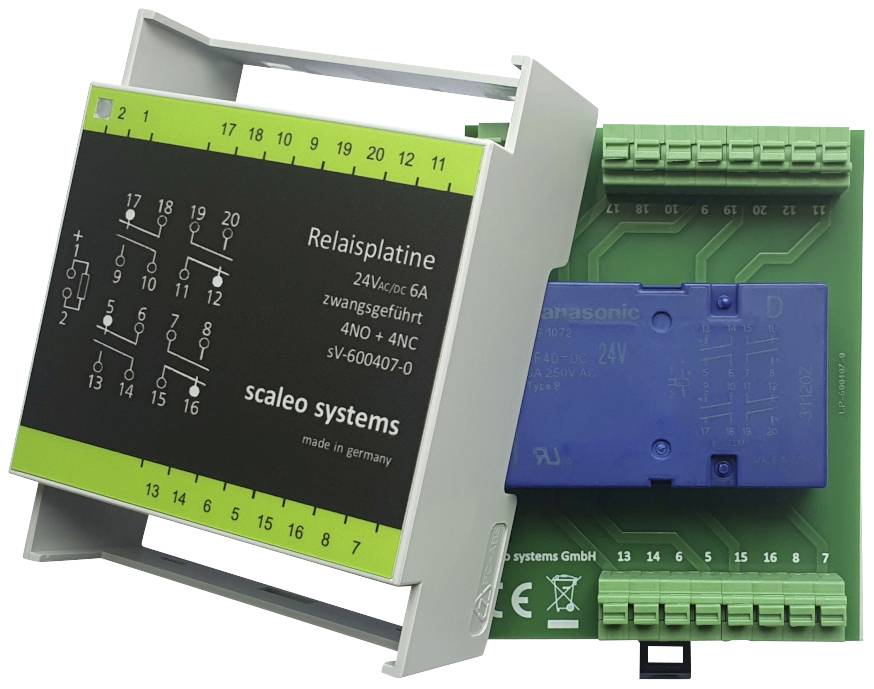

- Relé kártya tetősínes házban, rugós kapcsokkal
Tudnivalók
Hőmérséklet-tartomány: 0-50°C (tárolási hőmérséklet: -40-+70°C)
Rendszerkövetelmények
- 24 V AC/DC (-15% … + 10%)
