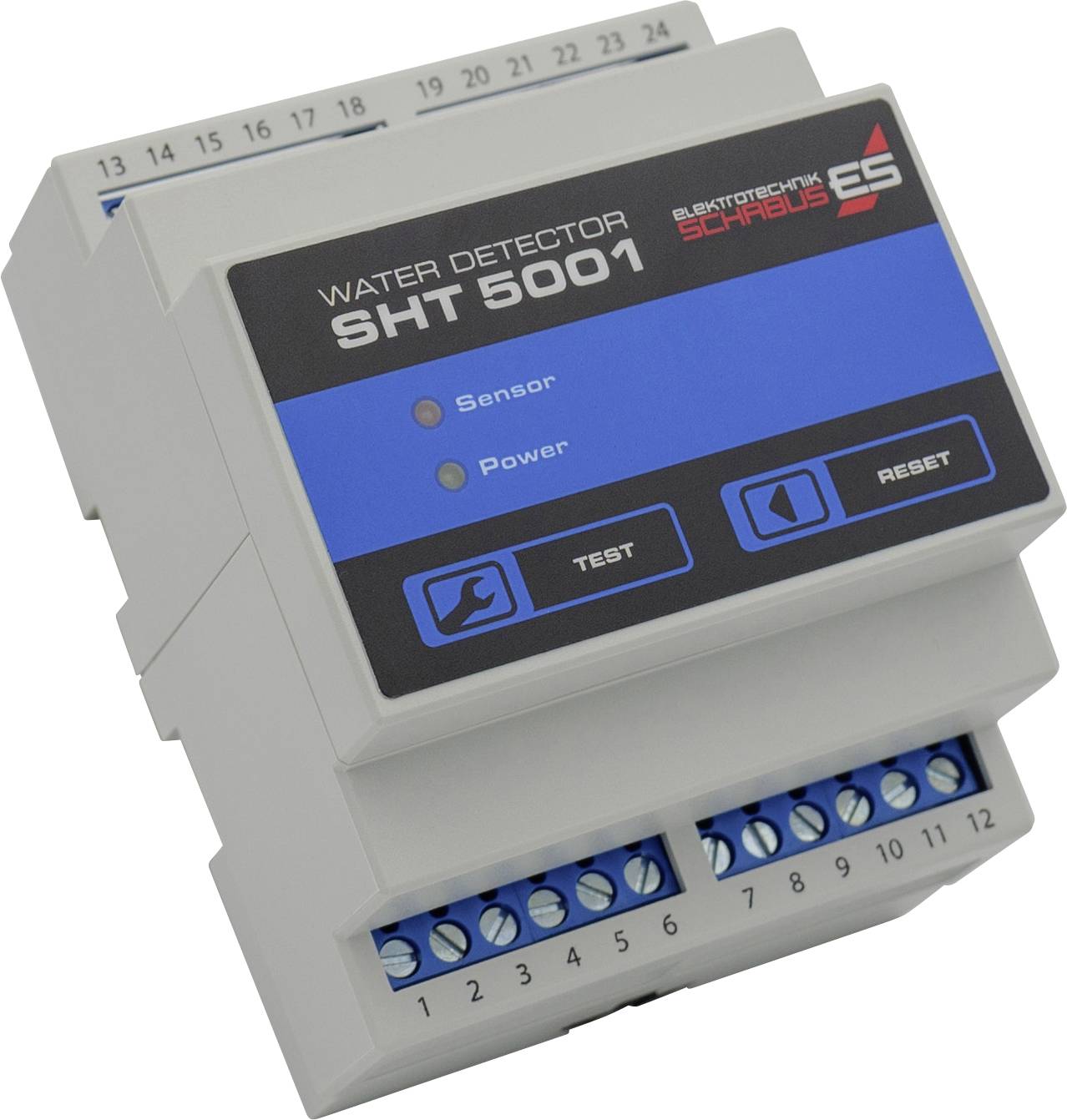

Schabus 400748 SHT 5001 Vízjelző Hálózatról üzemeltetett
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
15 db
Szám
Összesen (32 276 Ft / Darab)
32 276 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
Vízérzékelő tetősín SHT 5001
- Ház a szabványos DIN sínrendszerhez
- 300 m teljes hosszúságú úszókapcsolók csatlakoztatása
- 100 m teljes hosszúságú padlóérzékelők csatlakoztatása
- 2 jelentéssorral
Műszaki adatok
- Üzemi feszültség DC: 12/24 V = DC elemekből és akkumulátorokból, valamint elemmel támogatott alaplapi hálózatokból és UPS rendszerekből
- Üzemi feszültség AC: 100 - 240 V ~ / 50 - 60 Hz a nyilvánosságtól. hálózat
- Relé érintkezők: 2 potenciálmentes váltó relé
- Kapcsolási kapacitás relé: max. 250 V ~ / 30 V = / 5 A
- Érzékelési vonalak: 2 érzékelő (AC) és / vagy 2 mini úszókapcsoló (DC)
- Kábelhossz AC: akár 100 m / DC akár 300 m (max. 10 nF)
- Riasztási küszöb: AC<80 kΩ / DC<180 kΩ
- Zümmögés csatlakozás / riasztás kimenet: 12 volt / max. 30 mA
- Védelmi osztály a DIN EN 60529 szerint: IP20 mindig száraz beltérhez
- Működési tartomány: +5 ° C ... +45 ° C / 5 ... 90% relatív páratartalom (nem feltétlenül)
- 4 TE cilinder
- Termék típus
Vízjelző
- Szerelési mód
Kalapsínes
- Üzemi feszültség
230 V/50 Hz
- Tápellátás
Hálózatról üzemeltetett
- Szélesség
72 mm
- Magasság
57 mm
- Mélység
90 mm
- Méret
(Sz x Ma x Mé) 72 x 57 x 90 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2480914 Schabus 400748 SHT 5001 Vízjelző Hálózatról üzemeltetett
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2480914 Schabus 400748 SHT 5001 Vízjelző Hálózatról üzemeltetett
Információ
Információ 2480914 Schabus 400748 SHT 5001 Vízjelző Hálózatról üzemeltetett
Megfelelőségi nyilatkozat
Megfelelőségi nyilatkozat 2480914 Schabus 400748 SHT 5001 Vízjelző Hálózatról üzemeltetett
Leírás

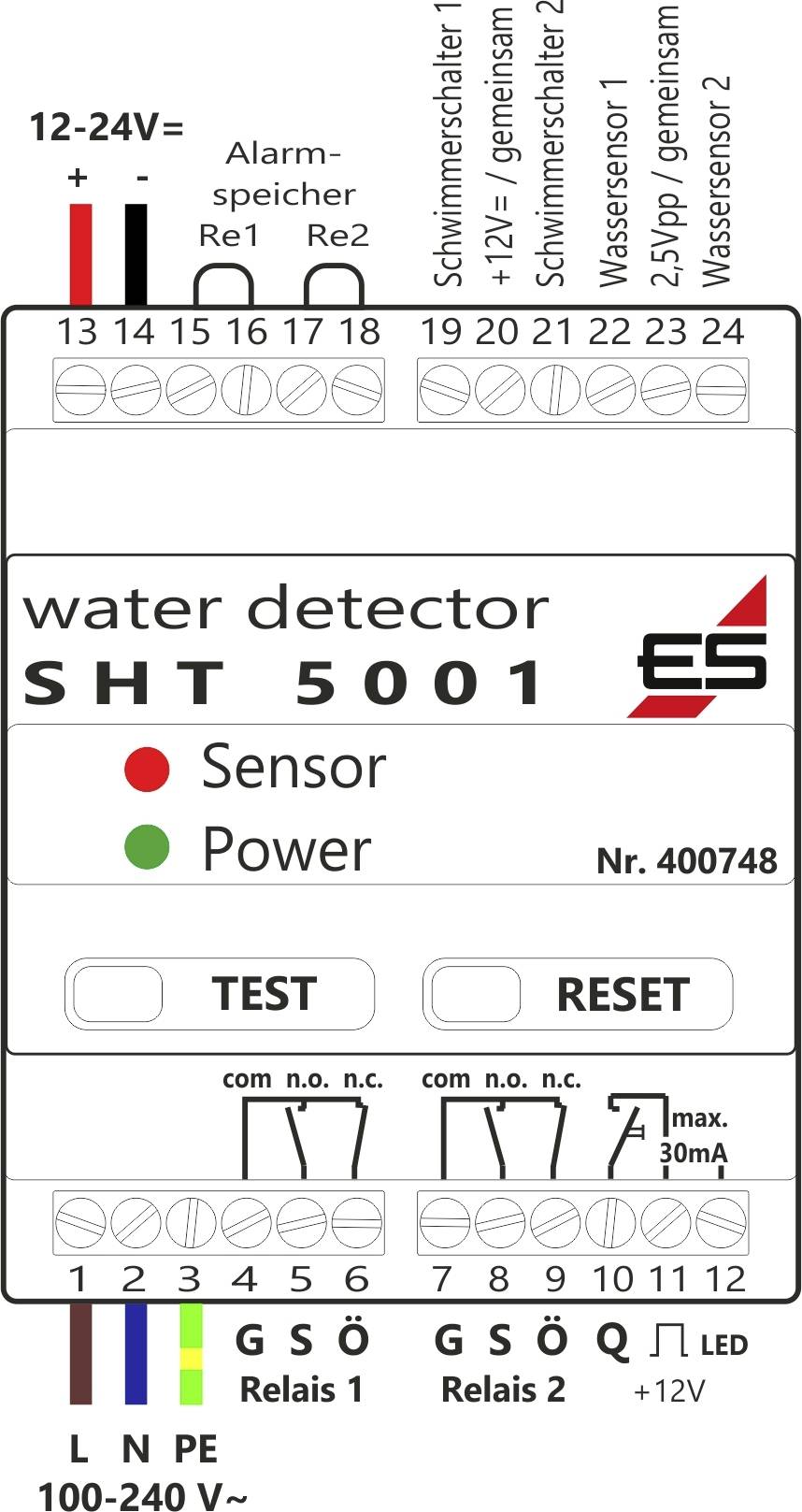

Az SHT 5001 vízérzékelő, állandó telepítéshez kis elosztótáblába vagy biztosítékdobozba. 2 jelentési vonallal rendelkezik, amelyek mindegyike saját riasztó reléjéhez van csatlakoztatva, és 2 bemenettel a passzív vízérzékelőkhöz (AC) vagy a mini úszókapcsolókhoz (DC). Riasztás esetén a piros érzékelő LED kigyullad (1. bemenet) vagy villog (2. bemenet), egy belső piezo zümmögő hangzik (véglegesen kikapcsolható), a hozzárendelt relé kapcsol és egy riasztási kimenet (12 V / max. 30 mA) külső piezo meghajtó csatlakoztatásához vagy egy LED (pl. A vezérlőszekrény ajtajához) be van kapcsolva. Egy riasztási memória külön -külön beállítható minden riasztási vonalhoz dróthíd segítségével. A riasztás nyugtázása a RESET gomb megnyomásával történik, vagy kívülről a potenciálmentes érintkező bezárásával (pl. Külső gomb, mini úszókapcsoló, érintkező visszaállítása a GSM tárcsázóból stb.). A riasztási beállításokat a TEST gombbal ellenőrzik, a "víz" szimuláció mindkét érzékelési vonalon. A csatlakoztatott érzékelőket és mini úszókapcsolókat szintén nem tesztelik. Az SHT 5001 hálózati feszültséggel működik a nyilvános hálózatból és / vagy 12/24 V egyenfeszültséggel a külső. Akkumulátorok / újratölthető elemek.
Vízérzékelő vagy mini úszókapcsoló? Mire van szükségem?
Erre a kérdésre nagyon könnyű válaszolni: Ha csak valahogy lehetséges a mini úszókapcsoló rendeltetésszerű használata, akkor azt is használnia kell. Mert akkor köze van a vízszinthez, a vízszinthez vagy a lifthez. Az érzékelők egy ideig működnek, de csupasz érintkezőikkel teljesen alkalmatlanok az állandóan nedves környezetben. Ne feledje, hogy a vízérzékelők kopó alkatrészek. Minél gyakrabban és hosszabb ideig vannak kitéve víznek, annál gyorsabban öregszenek, és jó esetben hajlamosak több hamis riasztást generálni. Még akkor is, ha meg van győződve arról, hogy az érzékelő valóban száraz, a víz behatolhatott az érzékelő belsejébe, és jelentős korróziót, rozsdát, verdigriseket stb. Okozhatott.

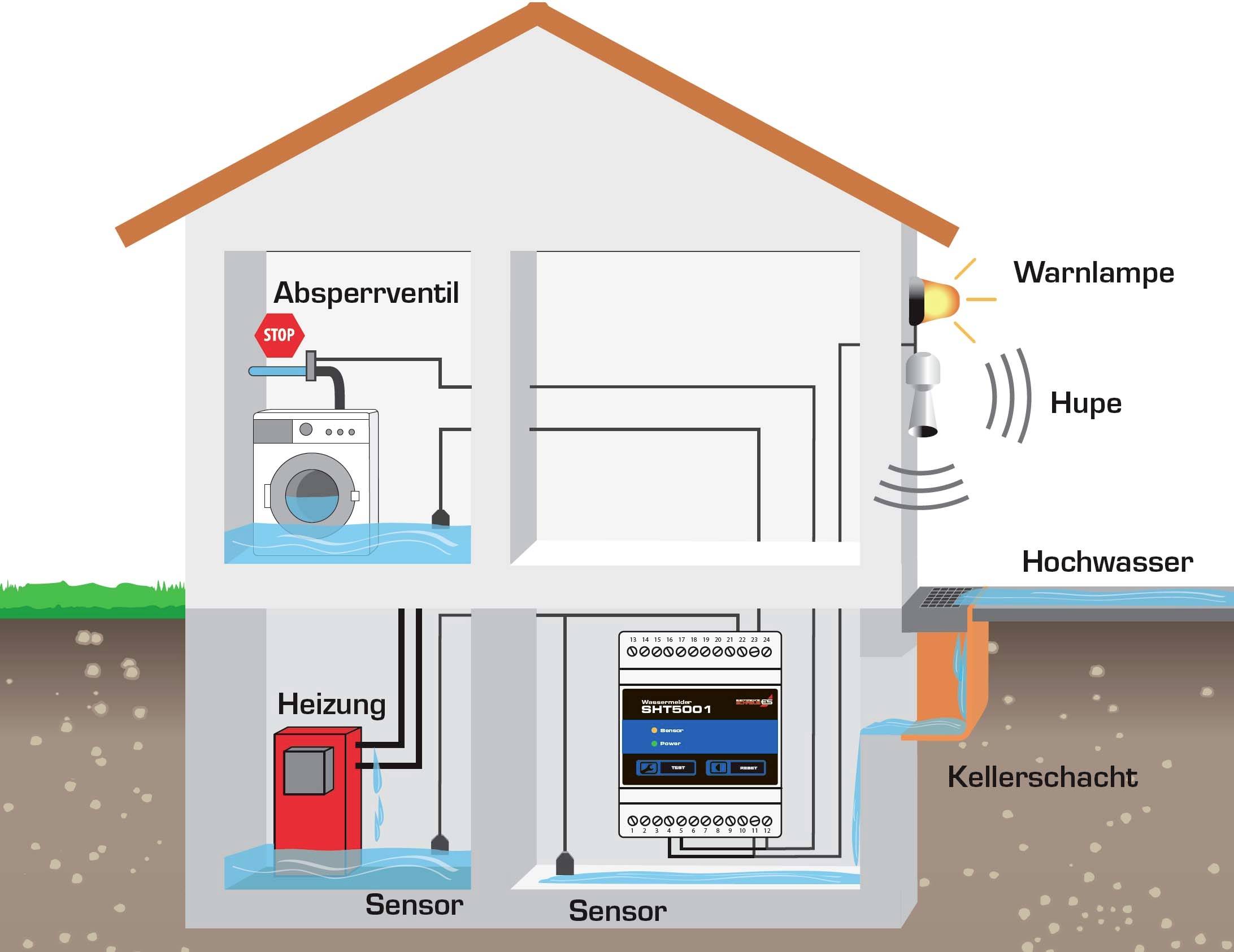

Az érzékelők csak rendszeresen száraz környezetben alkalmasak, általában víz érzékelésére a padlón, különösen mosó- és mosogatógépek alatt, esetleg a kazán vagy más vízhordozó berendezések, csövek, radiátorok stb. Alatt, elsősorban száraz felületeken. rendesen vagy remélhetőleg soha nem jön víz.
Ez a szöveg gépi fordítással készült.
Vízérzékelő vagy mini úszókapcsoló? Mire van szükségem?
Erre a kérdésre nagyon könnyű válaszolni: Ha csak valahogy lehetséges a mini úszókapcsoló rendeltetésszerű használata, akkor azt is használnia kell. Mert akkor köze van a vízszinthez, a vízszinthez vagy a lifthez. Az érzékelők egy ideig működnek, de csupasz érintkezőikkel teljesen alkalmatlanok az állandóan nedves környezetben. Ne feledje, hogy a vízérzékelők kopó alkatrészek. Minél gyakrabban és hosszabb ideig vannak kitéve víznek, annál gyorsabban öregszenek, és jó esetben hajlamosak több hamis riasztást generálni. Még akkor is, ha meg van győződve arról, hogy az érzékelő valóban száraz, a víz behatolhatott az érzékelő belsejébe, és jelentős korróziót, rozsdát, verdigriseket stb. Okozhatott.
Az érzékelők csak rendszeresen száraz környezetben alkalmasak, általában víz érzékelésére a padlón, különösen mosó- és mosogatógépek alatt, esetleg a kazán vagy más vízhordozó berendezések, csövek, radiátorok stb. Alatt, elsősorban száraz felületeken. rendesen vagy remélhetőleg soha nem jön víz.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A figyelmeztető készüléket nem szabad a következő helyeken működtetni:
• közvetlenül a tűzhely vagy az égetési hely felett, vagy a mosogató / lefolyó felett
• közvetlenül a szellőztetés, ventilátorok, légkondicionáló rendszerek légáramlása mellett vagy belsejében
• Olyan helyeken, ahol por, nedvesség vagy szennyeződés akadályozhatja a vízérzékelőt
• robbanásveszélyes területeken
• Fontos, hogy az SHT 5001 teljesen távol legyen a nedvességtől!
