Schabus Vezeték nélküli szellőzés vezérlő FTX 100 / FDS 100 Fehér
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
FTX 100 / FDS100 Comfort Set vezeték nélküli elszívórendszer hőmérséklet-felügyelettel: Csak akkor engedélyezhető, ha hideg a sütő vagy nyitva van az ablak
- Csak akkor nyiss ablakokat, ha feltétlenül szükséges.
- A sütő működésének automatikus érzékelése
- Kifújt levegő kieresztése, amikor a kandalló hideg
- Az ablakfelügyelet csak akkor működik, ha a kandalló meleg.
Műszaki adatok
- Hatótávolság: akár 20 m nyílt terepen
- Rádiófrekvencia: 868 MHz SRD
- Védelmi típus: IP20
- Üzemi hőmérséklet: Távadó max. 50°C, érzékelő max. 1000°C, kábel max. 250°C
- Méretek (Ma × Szé × Mé):
- FDS 100 vevő 53x53x31 mm
- Adó 59x25x18 mm
- FTX 100 adó 73x38x21 mm
- 95 mm-es érzékelő ⌀ 3 mm
- FTX adó. 73x38x22 mm
- Csatlakozókábel: 1,2 m fonott optikai kábel
- FDS 100 jóváhagyás: Általános építési hatósági engedély Z-85.2-11
- Termék típus
Vezeték nélküli szellőzés vezérlő
- Üzemi feszültség
230 V
- Gyártói szín
Fehér
Dokumentumok és letöltések
Adatlap
Adatlap 3845859 Schabus Vezeték nélküli szellőzés vezérlő FTX 100 / FDS 100 Fehér
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3845859 Schabus Vezeték nélküli szellőzés vezérlő FTX 100 / FDS 100 Fehér
Leírás
Az FTX 100 komfortcsomag az FDS 100-zal lehetővé teszi egy elszívó rendszer és egy helyiséglevegő-vezérelt kandalló együttes működtetését. Az FTX 100 hőmérséklet-érzékelővel figyeli a füstgáz hőmérsékletét a füstcsőben, és automatikusan érzékeli, hogy a kandalló működik-e.
Ha a kandalló hideg, az elszívórendszer automatikusan bekapcsol, függetlenül az ablak helyzetétől. Ha a füstgáz hőmérséklete meghaladja a 40 °C-os (± 5 °C) kapcsolási küszöbértéket, a kandalló élvez elsőbbséget: Az elszívórendszer ekkor csak akkor aktiválódik, ha az ablak nyitva van. A hiszterézis körülbelül 3 °C.
A vezeték nélküli ablak-adó figyeli az ablak helyzetét, és vezeték nélkül továbbítja ezt az információt az FDS 100 rádióvevőnek. A komfortcsomag az automatikus hőmérséklet-felügyeletet és az ablakérzékelőt kombinálja, így kényelmes elszívó levegő szabályozó rendszert hoz létre.
Tesztelt FDS 100 elszívó levegő szabályozó
A komfortcsomagban található FDS 100 vezeték nélküli elszívó levegő szabályozó egység TÜV által tesztelt és rendelkezik az általános építési hatósági engedéllyel (Ü-jelölés) Z-85.2-11. A jóváhagyás az FDS 100 elszívó levegő szabályozó egységre vonatkozik, nem a teljes FTX 100 / FDS 100 komfortcsomagra.
A telepítés előtt vonja be a kéményseprőt a tervezésbe, hogy semmi se álljon az utólagos sikeres ellenőrzés útjába. Jelentős regionális különbségek vannak, amelyekre az Elektrotechnik Schabusnak nincs befolyása.

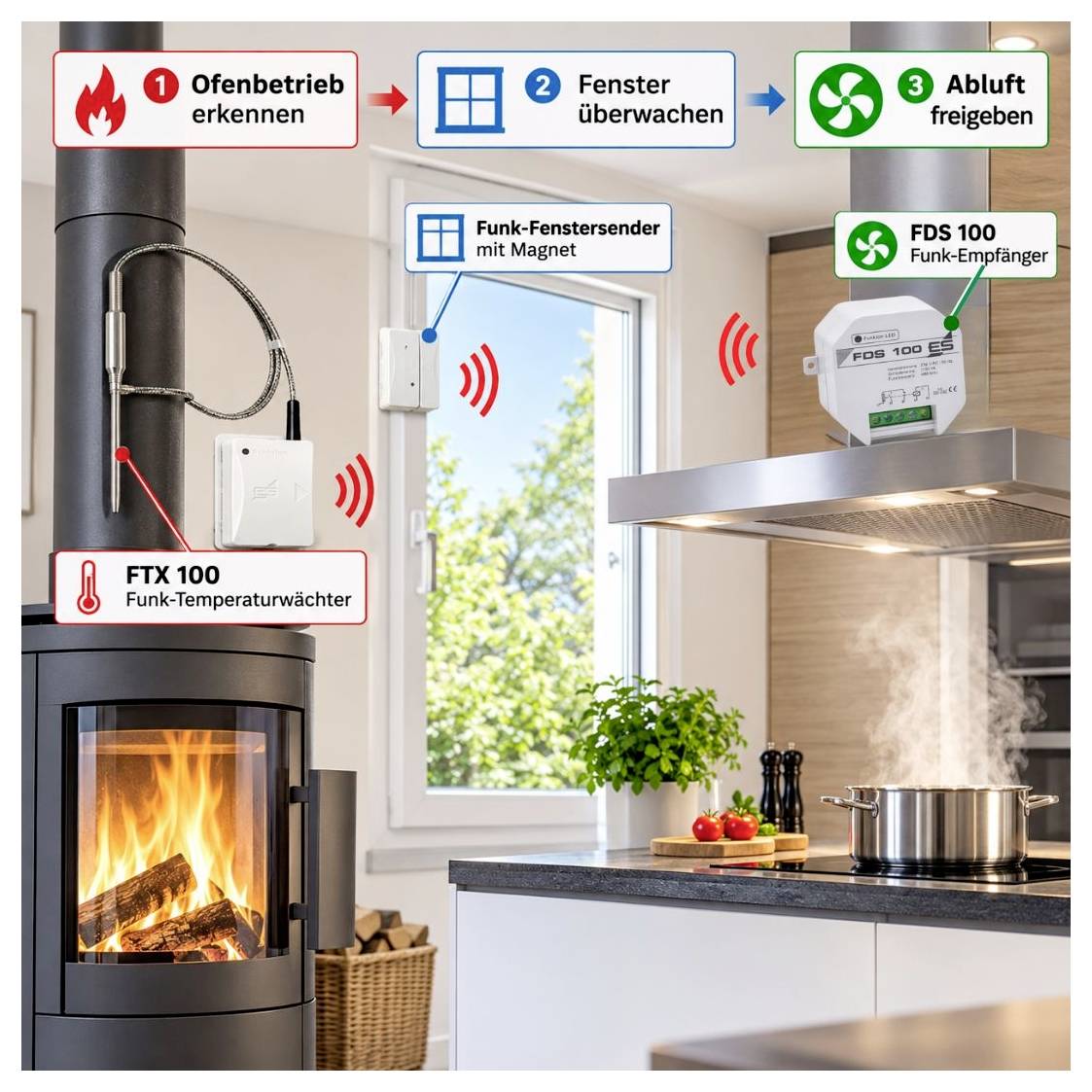

Így működik a komfortcsomag
Az FTX 100 komfortcsomag automatikusan figyeli a két kulcsfontosságú körülményt: a kandalló hőmérsékletét és az ablak helyzetét. Ez azt jelenti, hogy a kipufogórendszer csak akkor függ az ablakkal való érintkezéstől, amikor a kandalló ténylegesen működik.

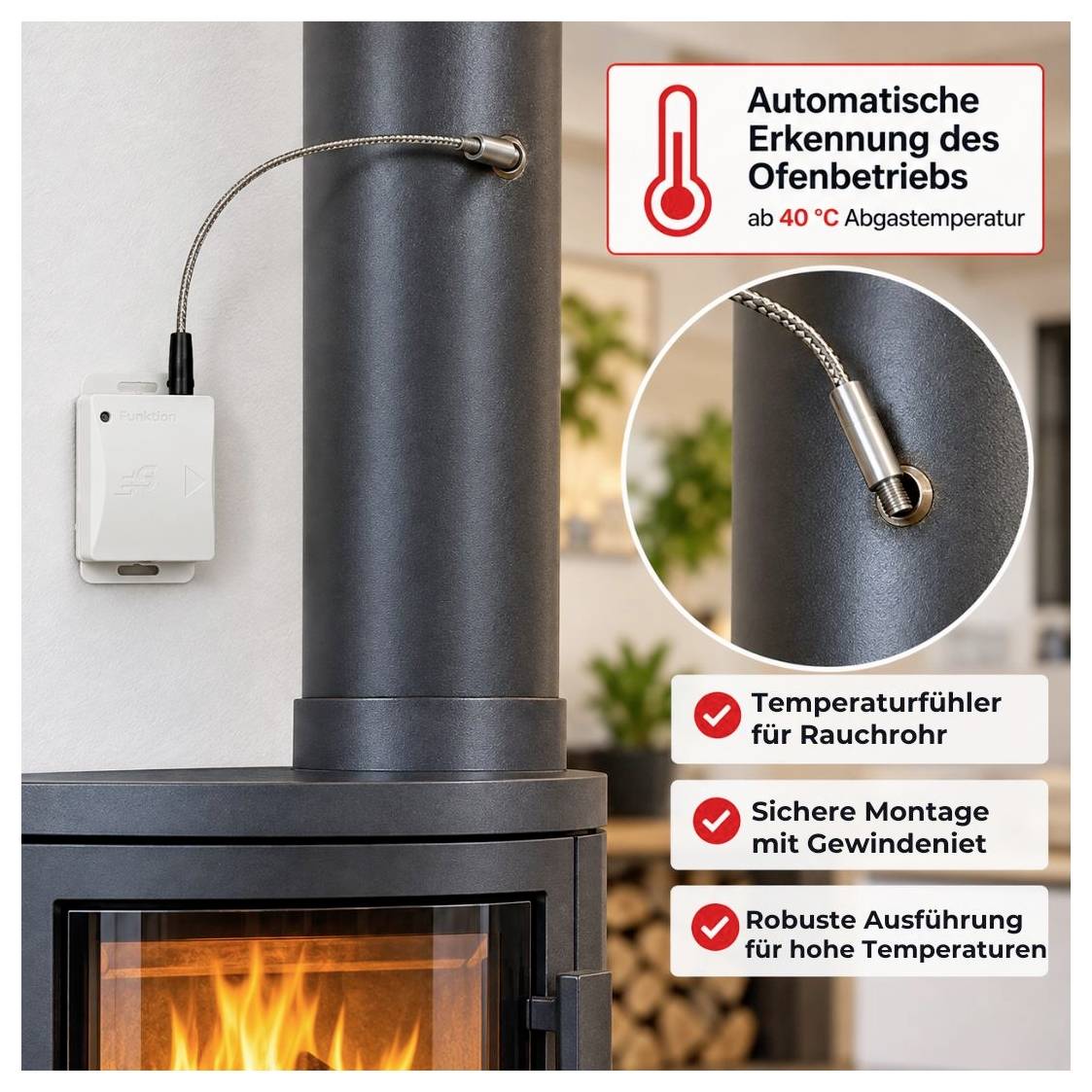

① Sütő működésének észlelése
Az FTX 100 hőmérséklet-érzékelője a füstcsőre van szerelve, és folyamatosan figyeli a füstgáz hőmérsékletét. Ha a hőmérséklet a 40 °C-os (± 5 °C) kapcsolási küszöb fölé emelkedik, az FTX 100 automatikusan felismeri, hogy a kandalló működik.
2. Monitorablakok
Amikor a kandalló meleg, az ablak helyzete relevánssá válik. Az FDS 100 vezeték nélküli ablak-adó érzékeli, hogy az ablak nyitva vagy zárva van-e, és vezeték nélkül továbbítja az állapotot az FDS 100 vevőnek.
③ Engedje ki a kifújt levegőt
Amikor a kandalló működik, az elszívórendszer csak akkor aktiválódik, ha az ablak nyitva van. Zárt ablaknál az FDS 100 megakadályozza a kipufogórendszer kioldását.

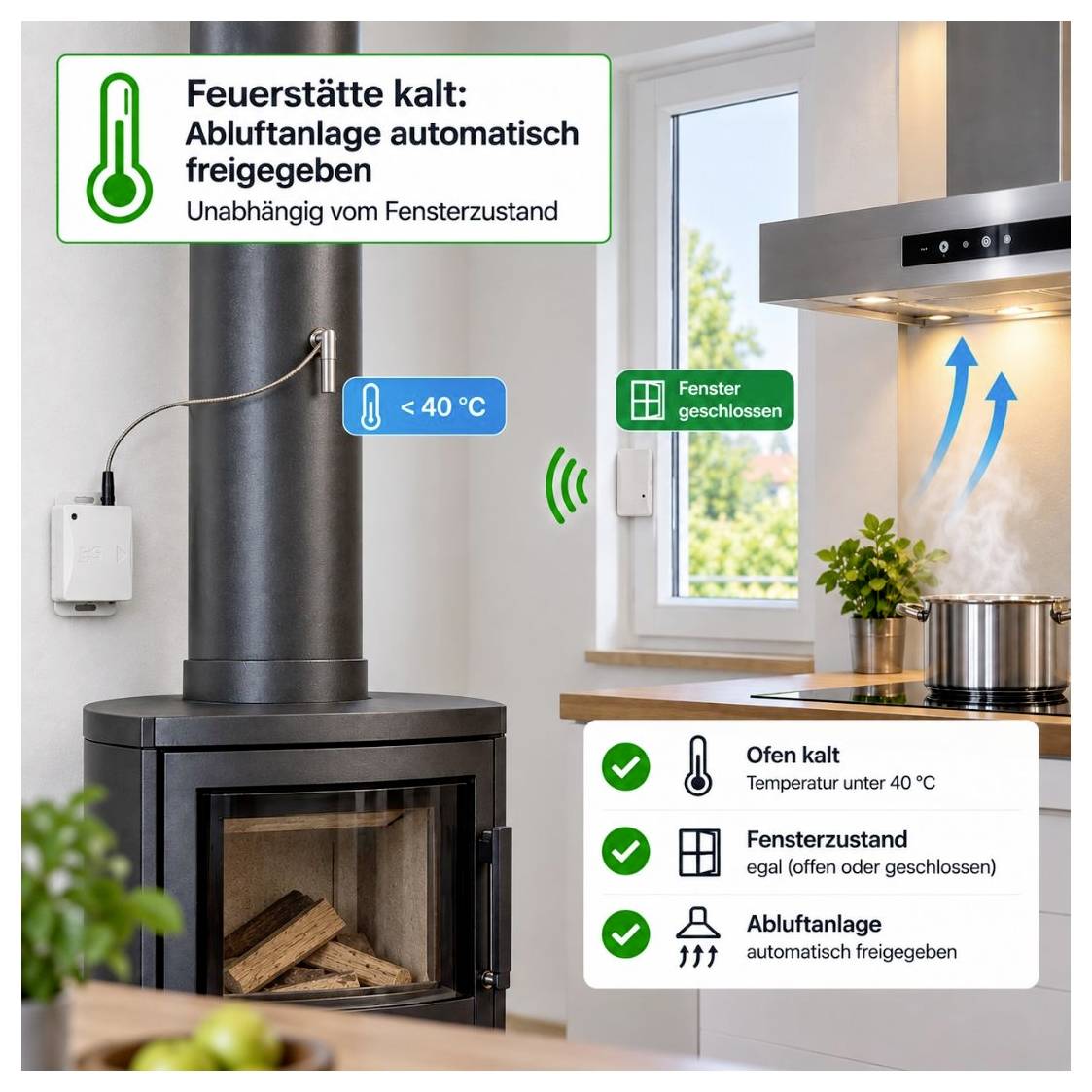

Nagyobb kényelem hideg kandallóval
A komfortcsomag különleges előnye akkor válik nyilvánvalóvá, amikor a sütő nem működik: Ha a füstgáz hőmérséklete a kapcsolási küszöbérték alatt van, a füstgázrendszer az ablak helyzetétől függetlenül aktiválódik. A páraelszívó normál működéséhez nem kell külön kinyitni az ablakot.
Röviden:
Kandalló hideg → Kipufogórendszer tiszta
Meleg kandalló → A kipufogórendszer csak nyitott ablaknál működik
Az FTX 100 komfortcsomag előnyei
Nagyobb kényelem – a biztonság feláldozása nélkül
Az FTX 100 komfortcsomag a kályha működésének automatikus érzékelését az FDS 100 bevált vezeték nélküli ablakfelügyeletével ötvözi. Ez azt jelenti, hogy az ablakot csak akkor kell nyitva tartani, amikor a kandalló ténylegesen működik.
✓ Automatikus sütőérzékelés
Az FTX 100 közvetlenül a füstcsőben figyeli a füstgáz hőmérsékletét, és automatikusan érzékeli, hogy a kandalló működik-e.
✓ Nincs szükségtelen ablaknyitás
Amikor a kandalló hideg, az elszívórendszer automatikusan kiold – függetlenül attól, hogy az ablak nyitva vagy zárva van.
✓ Biztonságos működés meleg kandallóval
Ha a kipufogógáz hőmérséklete a 40 °C-os (± 5 °C) kapcsolási küszöbérték fölé emelkedik, az égésgép elsőbbséget élvez. A kipufogórendszer csak akkor aktiválódik, ha az ablak nyitva van.
✓ Vezeték nélküli ablakfelügyelet
Az ablak adója és vevője 868 MHz-es rádiófrekvencián kommunikál. Ez kiküszöböli a kábelcsatlakozás szükségességét az ablak és a kipufogórendszer között.
✓ Gyárilag programozott komfortcsomag
A rádió komponensei már koordinálva és programozva vannak.
✓ Bevált FDS 100 elszívott levegő szabályozás
A készletben található FDS 100 vezeték nélküli elszívó levegő szabályozó TÜV által tesztelt és rendelkezik az általános építési hatósági Z-85.2-11 jóváhagyással. A jóváhagyás az FDS 100 elszívó levegő szabályozó egységre vonatkozik, nem a komplett FTX 100 komfortcsomagra.
✓ Lefelé irányuló elszívókhoz is alkalmas
Az FDS 100 a lefelé irányuló elszívó ventilátorokkal ellátott megfelelő elszívórendszerek védelmére is használható.
Csak akkor nyissa ki az ablakokat, ha feltétlenül szükséges:
Ha a kandalló hideg, az elszívórendszer zárt ablak mellett is működtethető. Az ablakfelügyelet csak akkor válik relevánssá a biztonság szempontjából, ha a kandalló meleg.
Összeszerelés és telepítés
Az FTX 100 komfortcsomag három funkcionális komponensből áll: az FTX 100 hőmérséklet-figyelőből a füstcsövön, a rádiós ablakadóból az ablakon és az FDS 100 rádióvevőből a kipufogórendszeren. A komponensek közötti vezeték nélküli átvitel csökkenti a helyiségben szükséges kábelezés mennyiségét.

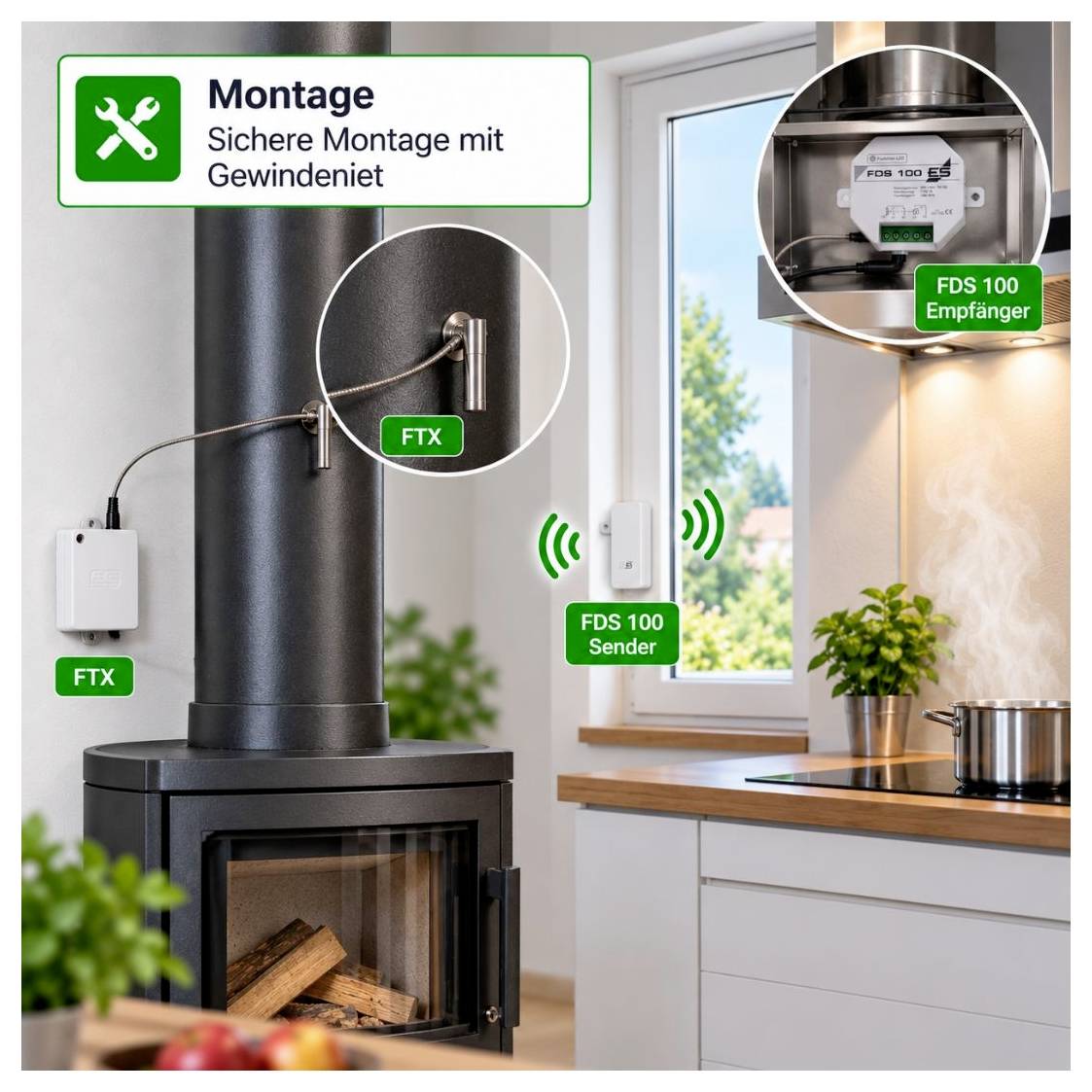

FTX 100 – Hőmérséklet-érzékelő a füstcsövön
Az FTX 100 hőmérséklet-érzékelője közvetlenül a kandalló füstcsövére van felszerelve. Ehhez egy M5-ös menetes szegecset helyeznek a füstcsőbe, majd óvatosan becsavarják a hőmérséklet-érzékelőt. Az FTX 100 adót a közvetlen hőzónán kívül kell felszerelni; az adó maximális környezeti hőmérséklete nem haladhatja meg az 50 °C-ot.
Az érzékelő közvetlenül méri a kipufogógáz hőmérsékletét, és lehetővé teszi a kemence működésének automatikus érzékelését. Itt az összeszerelési videó.

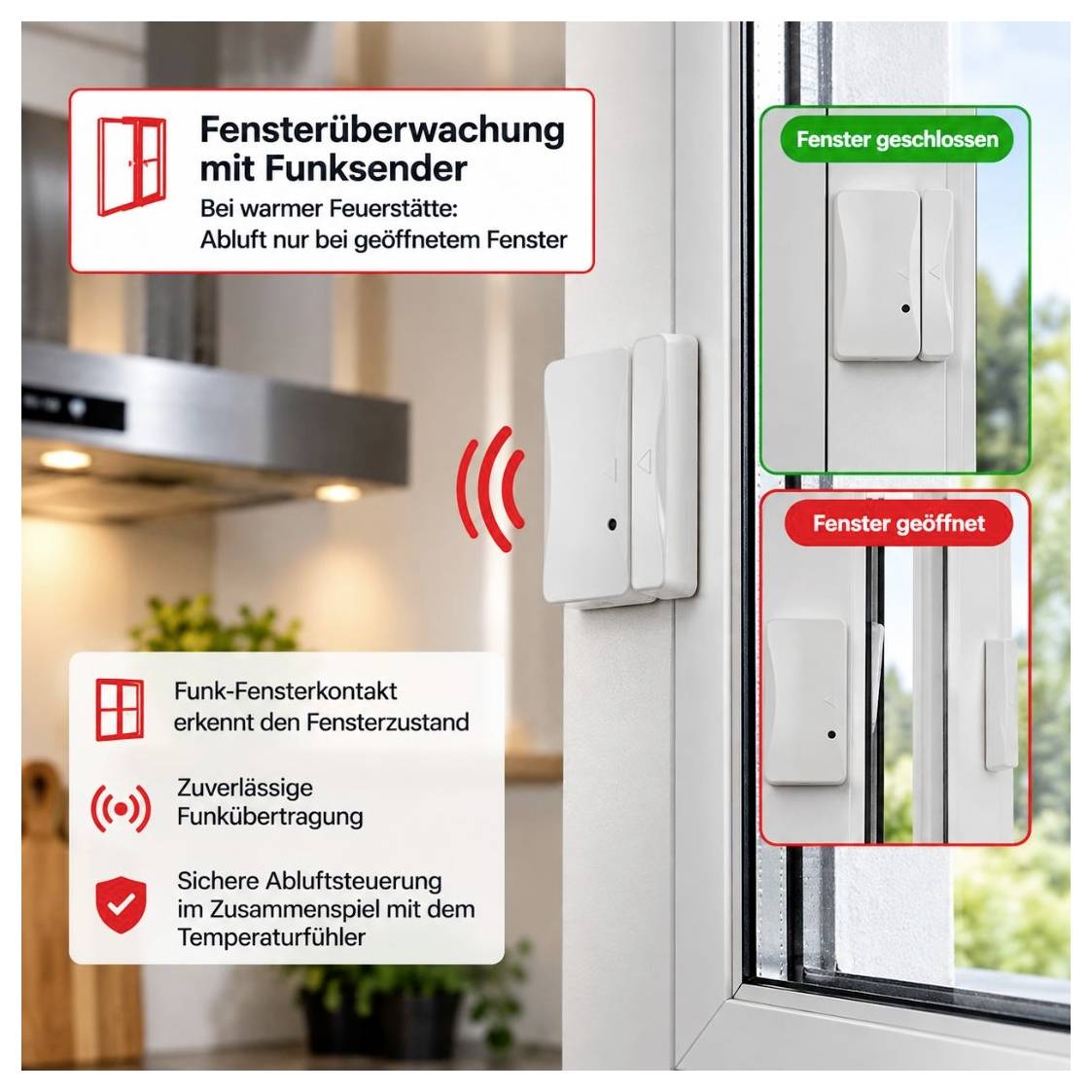

FDS 100 – Monitorablak pozíciója
A vezeték nélküli ablak-adó és a hozzá tartozó mágnes az ablakra van felszerelve. A mellékelt távtartó lemezek segítségével kiegyenlíthető az ablakkeret és a szárny közötti magasságkülönbség.
Zárt ablak mellett az adó és a mágnes legfeljebb 3 mm távolságra lehet egymástól. Az ablak nyitásakor vagy buktatásakor legalább 20 mm távolságot kell tartani, hogy az ablak állapota megbízhatóan megállapítható legyen.
A megfelelő levegőellátáshoz szükséges tényleges ablaknyílás ettől független, és az elszívó levegő teljesítménye, valamint az ablakméret alapján kell meghatározni.
FDS 100 – Kipufogórendszerre szerelt vevőegység
Az FDS 100 rádióvevő elektromosan integrálva van a kipufogógáz-szabályozó rendszerbe, és a vett jelek alapján engedélyezi vagy letiltja a kipufogógáz-szabályozó rendszert.
A vevőegység 230 V~ feszültséggel működik, és egy potenciálmentes reléérintkezővel rendelkezik, amelynek maximális kapcsolási teljesítménye 1150 W / 5 A. A rádiófrekvenciás hatótávolság nyílt terepen akár 20 m is lehet, és beltéri használatra tervezték.
Fontos: A vevőt nem szabad teljesen fémmel árnyékolni, mivel ez ronthatja a rádiókapcsolatot.
Szakképzett villanyszerelő általi telepítés
Fontos összeszerelési utasítások
Az FDS 100 elektromos csatlakoztatását és üzembe helyezését csak szakképzett villanyszerelő végezheti.
Az összeszereléshez, csatlakoztatáshoz, a rés kiszámításához és az üzembe helyezéshez kérjük, olvassa el a mellékelt kezelési útmutatót.
⚠️ Üzemeltetési közlemény
Az FTX rádiós hőmérséklet-adó csak egyetlen sütővel használható.
Több kandallón egyidejű használata technikailag nem megengedett, mivel a biztonságos működés nem garantálható.
Ez a szöveg gépi fordítással készült.
Ha a kandalló hideg, az elszívórendszer automatikusan bekapcsol, függetlenül az ablak helyzetétől. Ha a füstgáz hőmérséklete meghaladja a 40 °C-os (± 5 °C) kapcsolási küszöbértéket, a kandalló élvez elsőbbséget: Az elszívórendszer ekkor csak akkor aktiválódik, ha az ablak nyitva van. A hiszterézis körülbelül 3 °C.
A vezeték nélküli ablak-adó figyeli az ablak helyzetét, és vezeték nélkül továbbítja ezt az információt az FDS 100 rádióvevőnek. A komfortcsomag az automatikus hőmérséklet-felügyeletet és az ablakérzékelőt kombinálja, így kényelmes elszívó levegő szabályozó rendszert hoz létre.
Tesztelt FDS 100 elszívó levegő szabályozó
A komfortcsomagban található FDS 100 vezeték nélküli elszívó levegő szabályozó egység TÜV által tesztelt és rendelkezik az általános építési hatósági engedéllyel (Ü-jelölés) Z-85.2-11. A jóváhagyás az FDS 100 elszívó levegő szabályozó egységre vonatkozik, nem a teljes FTX 100 / FDS 100 komfortcsomagra.
A telepítés előtt vonja be a kéményseprőt a tervezésbe, hogy semmi se álljon az utólagos sikeres ellenőrzés útjába. Jelentős regionális különbségek vannak, amelyekre az Elektrotechnik Schabusnak nincs befolyása.
Így működik a komfortcsomag
Az FTX 100 komfortcsomag automatikusan figyeli a két kulcsfontosságú körülményt: a kandalló hőmérsékletét és az ablak helyzetét. Ez azt jelenti, hogy a kipufogórendszer csak akkor függ az ablakkal való érintkezéstől, amikor a kandalló ténylegesen működik.
① Sütő működésének észlelése
Az FTX 100 hőmérséklet-érzékelője a füstcsőre van szerelve, és folyamatosan figyeli a füstgáz hőmérsékletét. Ha a hőmérséklet a 40 °C-os (± 5 °C) kapcsolási küszöb fölé emelkedik, az FTX 100 automatikusan felismeri, hogy a kandalló működik.
2. Monitorablakok
Amikor a kandalló meleg, az ablak helyzete relevánssá válik. Az FDS 100 vezeték nélküli ablak-adó érzékeli, hogy az ablak nyitva vagy zárva van-e, és vezeték nélkül továbbítja az állapotot az FDS 100 vevőnek.
③ Engedje ki a kifújt levegőt
Amikor a kandalló működik, az elszívórendszer csak akkor aktiválódik, ha az ablak nyitva van. Zárt ablaknál az FDS 100 megakadályozza a kipufogórendszer kioldását.
Nagyobb kényelem hideg kandallóval
A komfortcsomag különleges előnye akkor válik nyilvánvalóvá, amikor a sütő nem működik: Ha a füstgáz hőmérséklete a kapcsolási küszöbérték alatt van, a füstgázrendszer az ablak helyzetétől függetlenül aktiválódik. A páraelszívó normál működéséhez nem kell külön kinyitni az ablakot.
Röviden:
Kandalló hideg → Kipufogórendszer tiszta
Meleg kandalló → A kipufogórendszer csak nyitott ablaknál működik
Az FTX 100 komfortcsomag előnyei
Nagyobb kényelem – a biztonság feláldozása nélkül
Az FTX 100 komfortcsomag a kályha működésének automatikus érzékelését az FDS 100 bevált vezeték nélküli ablakfelügyeletével ötvözi. Ez azt jelenti, hogy az ablakot csak akkor kell nyitva tartani, amikor a kandalló ténylegesen működik.
✓ Automatikus sütőérzékelés
Az FTX 100 közvetlenül a füstcsőben figyeli a füstgáz hőmérsékletét, és automatikusan érzékeli, hogy a kandalló működik-e.
✓ Nincs szükségtelen ablaknyitás
Amikor a kandalló hideg, az elszívórendszer automatikusan kiold – függetlenül attól, hogy az ablak nyitva vagy zárva van.
✓ Biztonságos működés meleg kandallóval
Ha a kipufogógáz hőmérséklete a 40 °C-os (± 5 °C) kapcsolási küszöbérték fölé emelkedik, az égésgép elsőbbséget élvez. A kipufogórendszer csak akkor aktiválódik, ha az ablak nyitva van.
✓ Vezeték nélküli ablakfelügyelet
Az ablak adója és vevője 868 MHz-es rádiófrekvencián kommunikál. Ez kiküszöböli a kábelcsatlakozás szükségességét az ablak és a kipufogórendszer között.
✓ Gyárilag programozott komfortcsomag
A rádió komponensei már koordinálva és programozva vannak.
✓ Bevált FDS 100 elszívott levegő szabályozás
A készletben található FDS 100 vezeték nélküli elszívó levegő szabályozó TÜV által tesztelt és rendelkezik az általános építési hatósági Z-85.2-11 jóváhagyással. A jóváhagyás az FDS 100 elszívó levegő szabályozó egységre vonatkozik, nem a komplett FTX 100 komfortcsomagra.
✓ Lefelé irányuló elszívókhoz is alkalmas
Az FDS 100 a lefelé irányuló elszívó ventilátorokkal ellátott megfelelő elszívórendszerek védelmére is használható.
Csak akkor nyissa ki az ablakokat, ha feltétlenül szükséges:
Ha a kandalló hideg, az elszívórendszer zárt ablak mellett is működtethető. Az ablakfelügyelet csak akkor válik relevánssá a biztonság szempontjából, ha a kandalló meleg.
Összeszerelés és telepítés
Az FTX 100 komfortcsomag három funkcionális komponensből áll: az FTX 100 hőmérséklet-figyelőből a füstcsövön, a rádiós ablakadóból az ablakon és az FDS 100 rádióvevőből a kipufogórendszeren. A komponensek közötti vezeték nélküli átvitel csökkenti a helyiségben szükséges kábelezés mennyiségét.
FTX 100 – Hőmérséklet-érzékelő a füstcsövön
Az FTX 100 hőmérséklet-érzékelője közvetlenül a kandalló füstcsövére van felszerelve. Ehhez egy M5-ös menetes szegecset helyeznek a füstcsőbe, majd óvatosan becsavarják a hőmérséklet-érzékelőt. Az FTX 100 adót a közvetlen hőzónán kívül kell felszerelni; az adó maximális környezeti hőmérséklete nem haladhatja meg az 50 °C-ot.
Az érzékelő közvetlenül méri a kipufogógáz hőmérsékletét, és lehetővé teszi a kemence működésének automatikus érzékelését. Itt az összeszerelési videó.
FDS 100 – Monitorablak pozíciója
A vezeték nélküli ablak-adó és a hozzá tartozó mágnes az ablakra van felszerelve. A mellékelt távtartó lemezek segítségével kiegyenlíthető az ablakkeret és a szárny közötti magasságkülönbség.
Zárt ablak mellett az adó és a mágnes legfeljebb 3 mm távolságra lehet egymástól. Az ablak nyitásakor vagy buktatásakor legalább 20 mm távolságot kell tartani, hogy az ablak állapota megbízhatóan megállapítható legyen.
A megfelelő levegőellátáshoz szükséges tényleges ablaknyílás ettől független, és az elszívó levegő teljesítménye, valamint az ablakméret alapján kell meghatározni.
FDS 100 – Kipufogórendszerre szerelt vevőegység
Az FDS 100 rádióvevő elektromosan integrálva van a kipufogógáz-szabályozó rendszerbe, és a vett jelek alapján engedélyezi vagy letiltja a kipufogógáz-szabályozó rendszert.
A vevőegység 230 V~ feszültséggel működik, és egy potenciálmentes reléérintkezővel rendelkezik, amelynek maximális kapcsolási teljesítménye 1150 W / 5 A. A rádiófrekvenciás hatótávolság nyílt terepen akár 20 m is lehet, és beltéri használatra tervezték.
Fontos: A vevőt nem szabad teljesen fémmel árnyékolni, mivel ez ronthatja a rádiókapcsolatot.
Szakképzett villanyszerelő általi telepítés
Fontos összeszerelési utasítások
Az FDS 100 elektromos csatlakoztatását és üzembe helyezését csak szakképzett villanyszerelő végezheti.
Az összeszereléshez, csatlakoztatáshoz, a rés kiszámításához és az üzembe helyezéshez kérjük, olvassa el a mellékelt kezelési útmutatót.
⚠️ Üzemeltetési közlemény
Az FTX rádiós hőmérséklet-adó csak egyetlen sütővel használható.
Több kandallón egyidejű használata technikailag nem megengedett, mivel a biztonságos működés nem garantálható.
Ez a szöveg gépi fordítással készült.

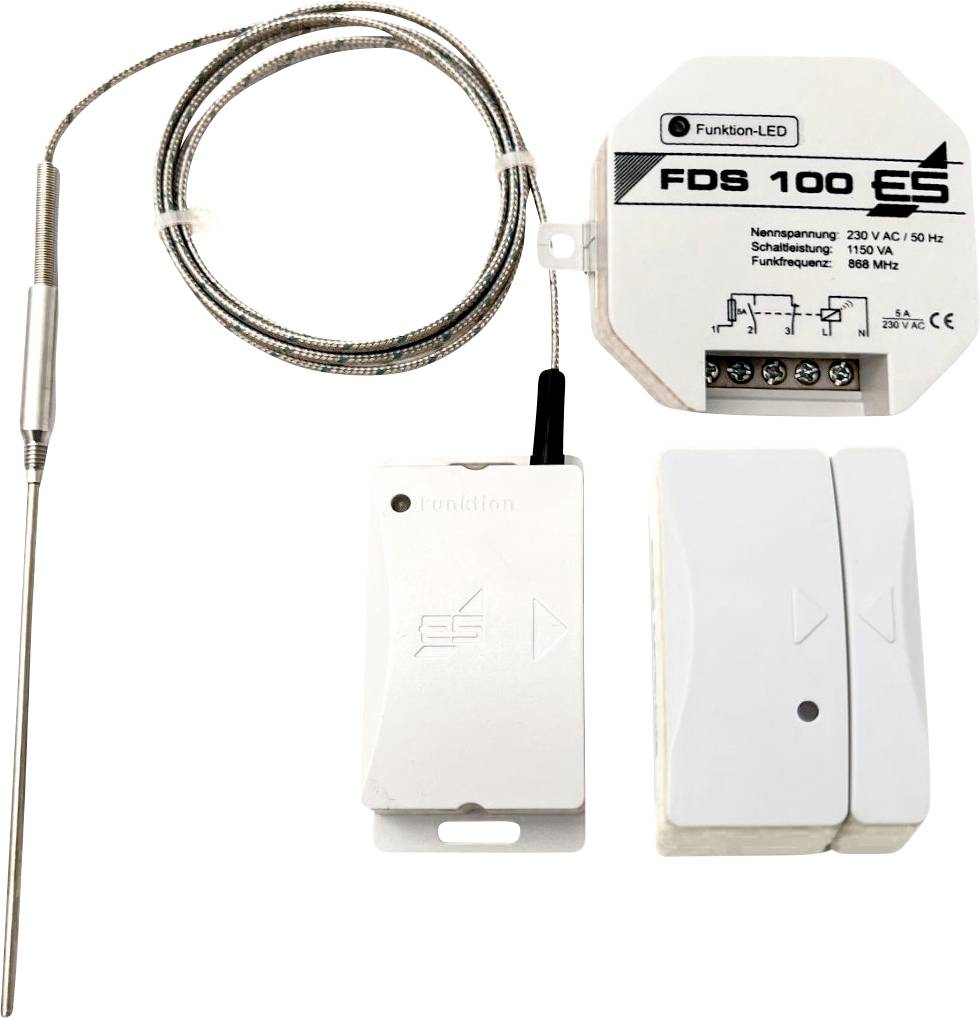

Szállítás tartalma
- 1x rádióvevő / vezérlőegység (FDS 100)
- 1x Kipufogógáz hőmérséklet-figyelő / kemenceérzékelő (FTX 100)
- 1x Vezeték nélküli mágneskapcsoló / ablakemelő adó (FDS 100)
- 1 db elem (CR2032 / 3V)
- 4x távtartó lemez
- Szerelési anyagok és kezelési útmutató
