Name: Schellenberg 24201 Relé Alkalmas Schellenberg standard és plus
Brand: Schellenberg
SKU: 2522375
Availability: InStock

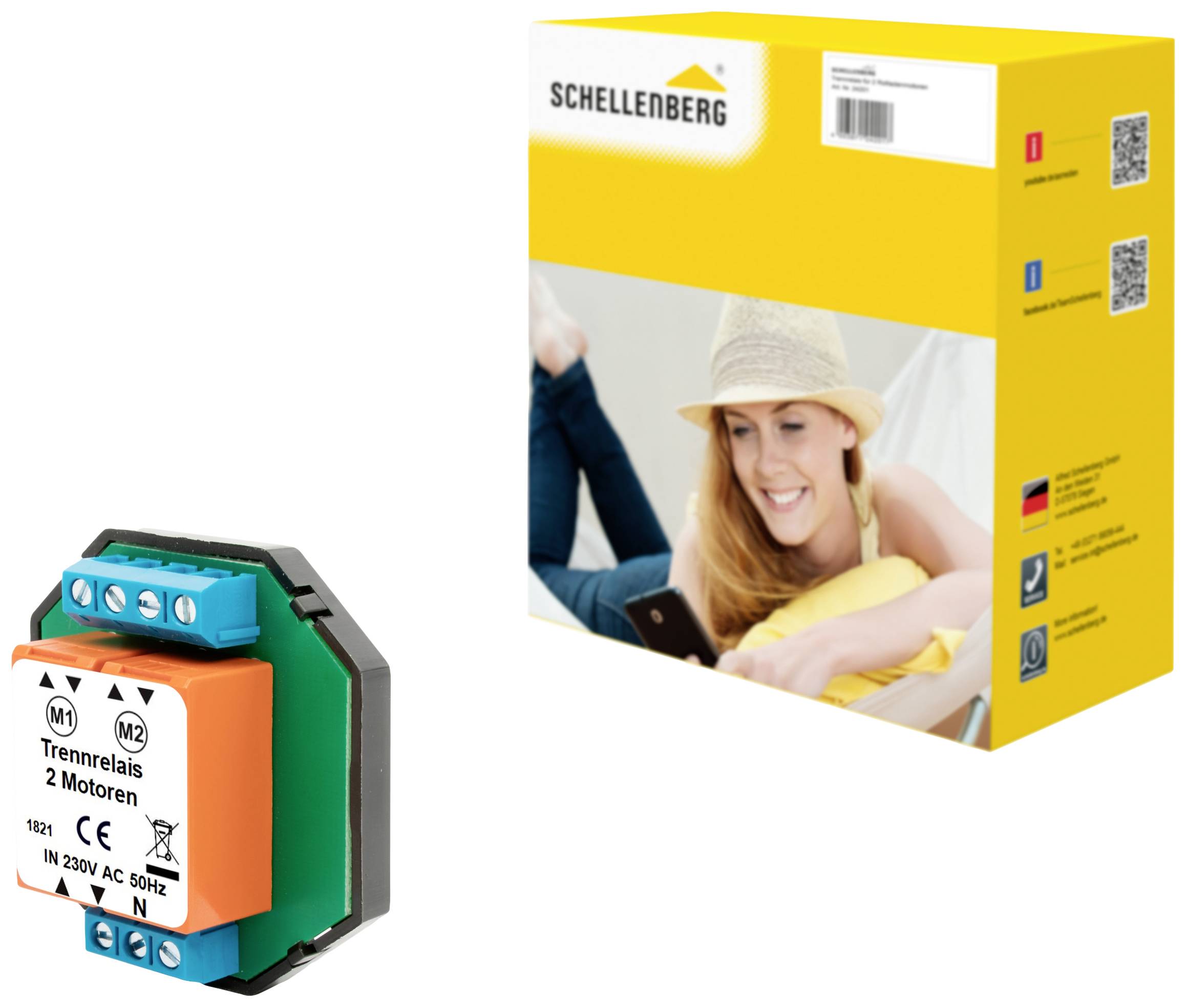

Schellenberg 'Leválasztó relé 2 motorhoz'. A képen a relé modul és a csomagolás látható, egy mosolygó nő a háttérben.

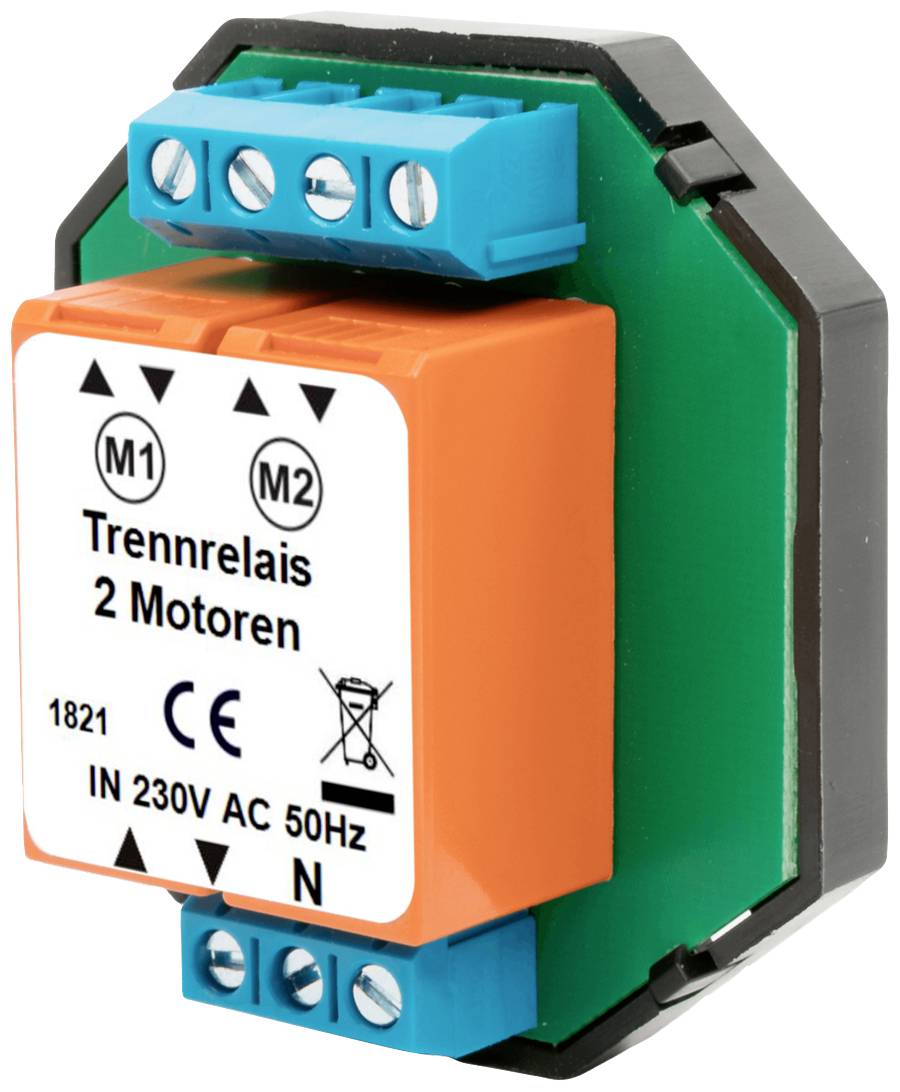

Egy elektromos leválasztó relé két motor számára. Jelölve: 'Leválasztó relé 2 motor', alkalmas 230V AC, 50Hz feszültséghez.

A diagram mutat két ablakot motorizált redőnyökkel, amelyek egy vezérlőegységhez csatlakoznak. Kapcsolók és érzékelők vezérlik a redőnyöket.

Egy kéz egy ablak melletti fali kapcsolót kezel; Szöveg felül: 'két redőnymotor központi kapcsolón/időkapcsolón keresztül működtethető'.

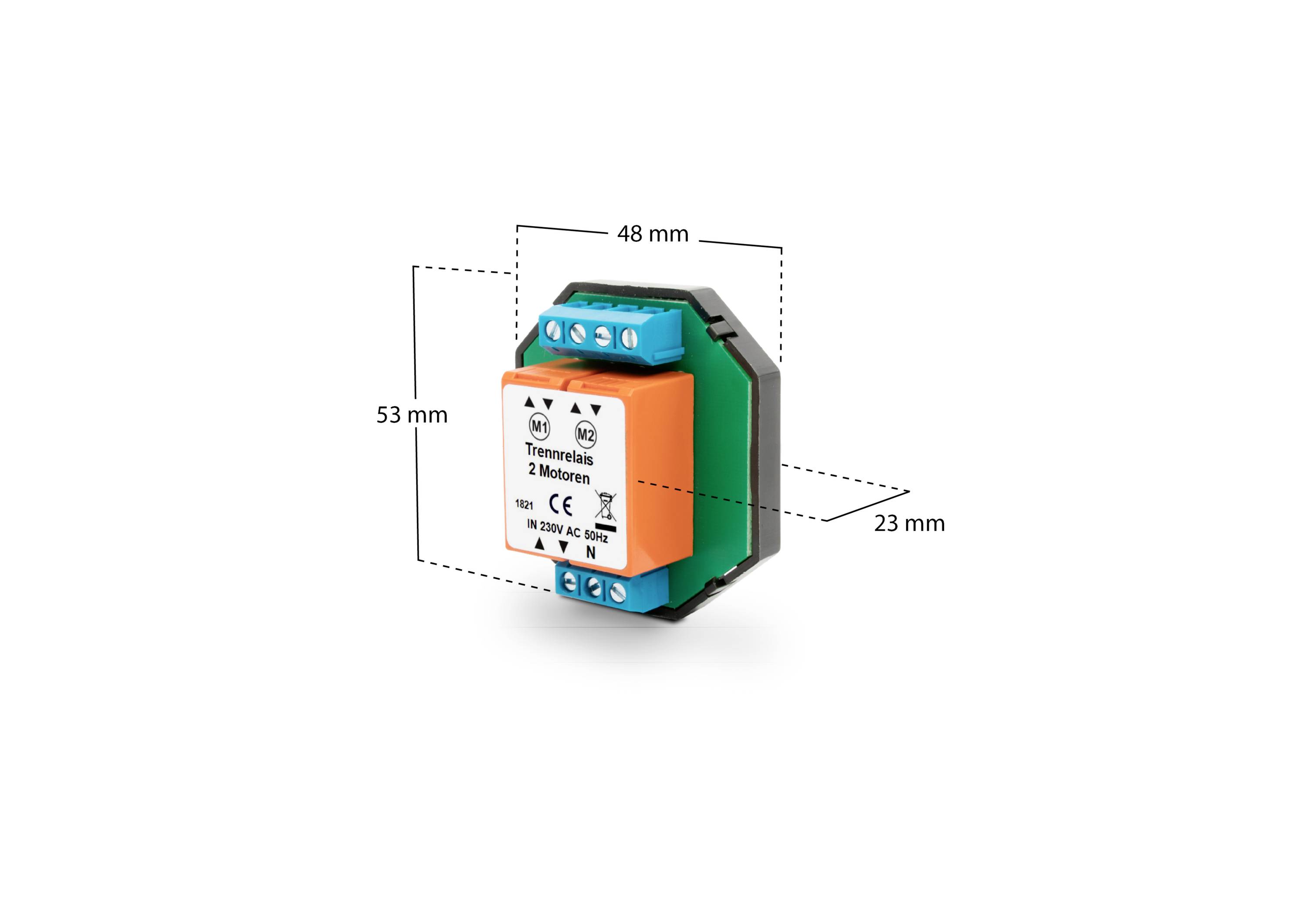

Egy elektronikus eszköz látható, amelynek méretei 48 mm x 53 mm x 23 mm. Csatlakozókapcsokkal ellátott műanyag házban van elhelyezve.

1/5

Szállítás: 10. 15. [Cs.]

32 db

Szám

Összesen (11 990 Ft / Darab)

12 990 Ft

-8 %

11 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Schellenberg redőny leválasztó relé, központi, 2-szeres

Két redőnymotor egyidejű vezérlése
Ideális a Schellenberg STANDARD és PLUS csőmotorokhoz
Teljes kapcsolási kapacitás max. 6 A (meghajtónként 3 A)

Műszaki adatok

Hálózati feszültség: 230 V AC / 50 H
Védettség: IP20, száraz belső terekhez
Kivitel: süllyesztett
Kapcsolóáram (induktív): 6 A / 2 x 3 A
Áramfelvétel: 10 mA
Csatlakozó terminál: 0,5 - 2,5 mm² merev kábel, 0,5 - 1,5 mm²
Finom szálú kábel érvéghüvellyel
Szennyezettségi fok: 1 (IEC 60664-1)
Túlfeszültség: 3 (IEC 60664-1)
Hőmérséklet tartomány: 0 °C ... +60 °C
Beépítés süllyesztett dobozba Ø 60 mm és 40 mm mélységgel
Beépítés legalább 70 x 70 mm-es felületre szerelt dobozba

Termék típus: Relé

Alkalmas: Schellenberg standard és plus

Üzemi feszültség: 230 V

Szerelési mód: Süllyeszett

Szélesség: 52.4 mm

Magasság: 48.4 mm

Mélység: 22.4 mm

Méret: (Sz x Ma x Mé) 52.4 x 48.4 x 22.4 mm

Bázisállomás: Nem szükséges

UKCA: Igen

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2522375 Schellenberg 24201 Relé Alkalmas Schellenberg standard és plus

Leírás

A redőnyleválasztó relé akkor szükséges, ha egyszerre két redőnymotort szeretne vezérelni, például kapcsolón keresztül. Ideális a STANDARD vagy PLUS modellek Schellenberg csőmotorjainak csoportvezérlésére, de más gyártók hasonló redőnymotorjaihoz is használható. A redőnyleválasztó relé 230 V AC / 50 Hz üzemi feszültséget igényel, és a teljes kapcsolási kapacitása maximum 6 A, ami redőnymotoronként 3 A-nek felel meg. A 2-szeres redőnyrelé 60 mm átmérőjű és 40 mm mélységű, süllyesztett dobozba van beépítve, és csak száraz beltéri használatra alkalmas. Alternatív megoldásként 70 x 70 mm méretű, felületre szerelt csatlakozódobozba is beépíthető.

Ez a szöveg gépi fordítással készült.
