Schlegel SSWSTAOI_C008 SSWSTAOI_C008 Választógomb forgókapcsolóval manuális, Forgókapcsoló Fekete 1 db

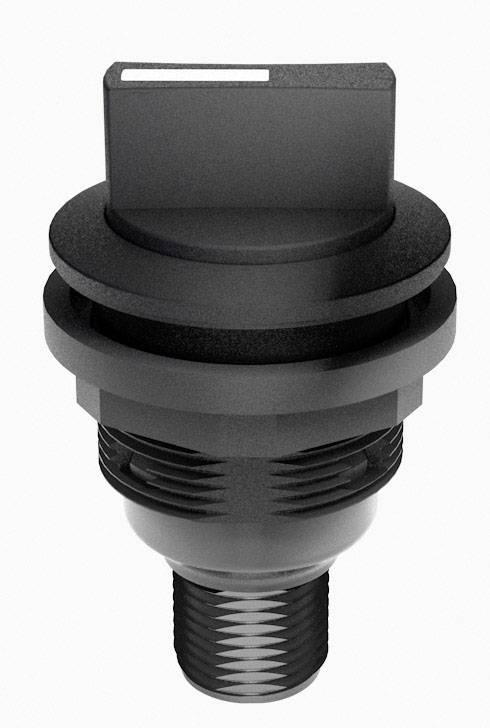

Egy fekete, hengeres műanyag dugasz téglalap alakú véggel és menettel az alsó részén, valószínűleg egy műszaki alkatrész.

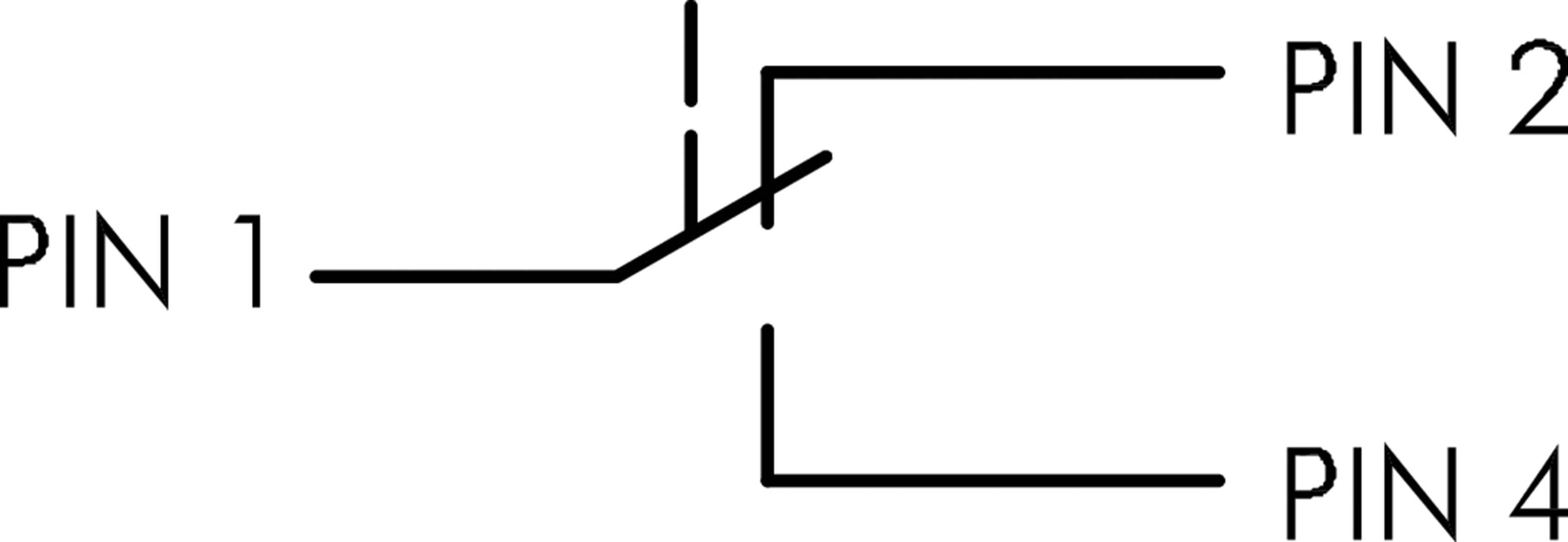

A 'PIN 1' egy olyan vonallal van összekötve, amely két útra ágazik el: 'PIN 2' és 'PIN 4'. Ez egy egyszerű áramkört mutat.
Kapcsolási rajz: 1-es pin opcionálisan csatlakoztatható a 2-es vagy a 4-es pinhez.

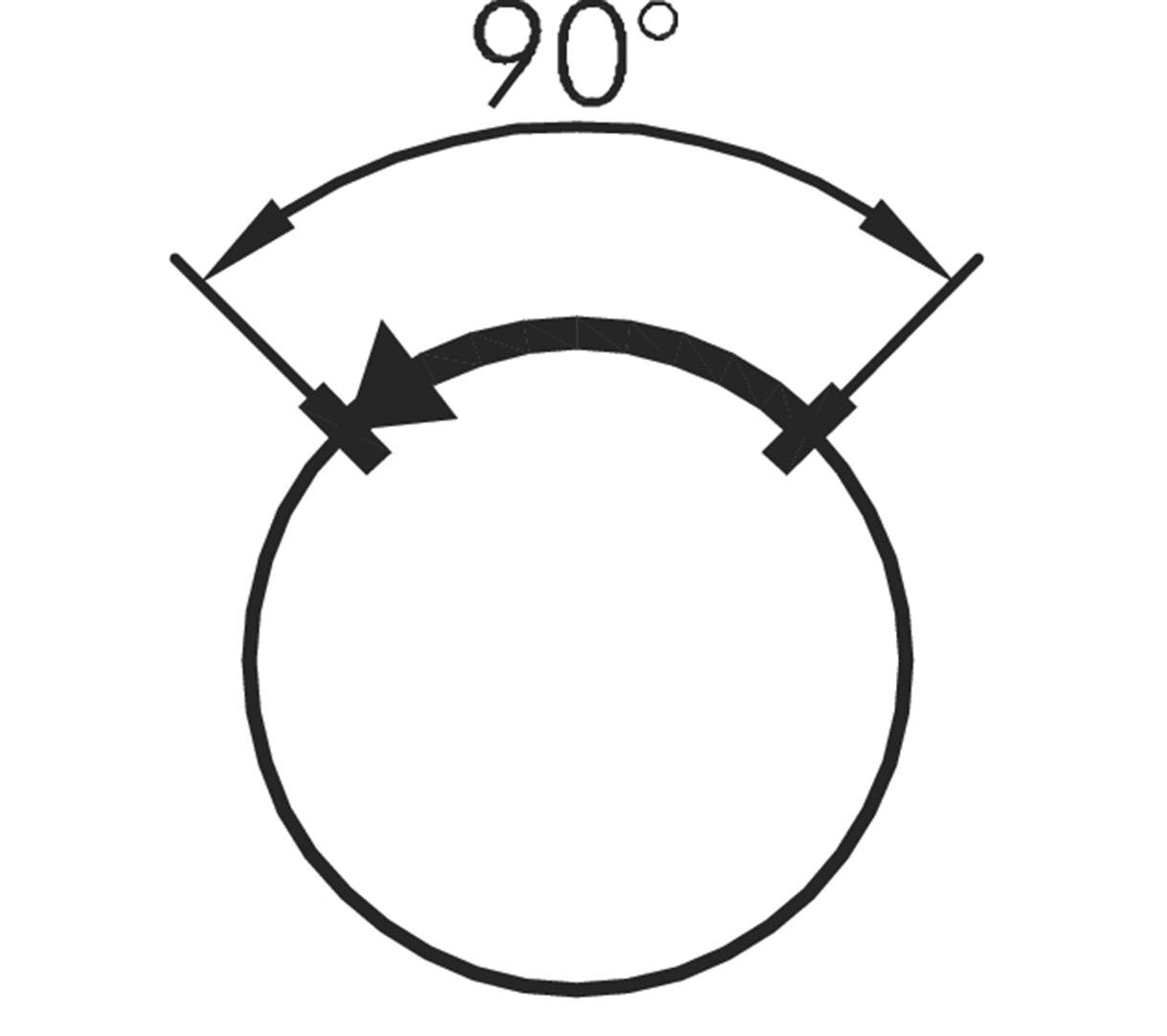

Egy kör, amelyen egy 90 fokos szegmens van megjelölve, amely egy negyedkört jelez.

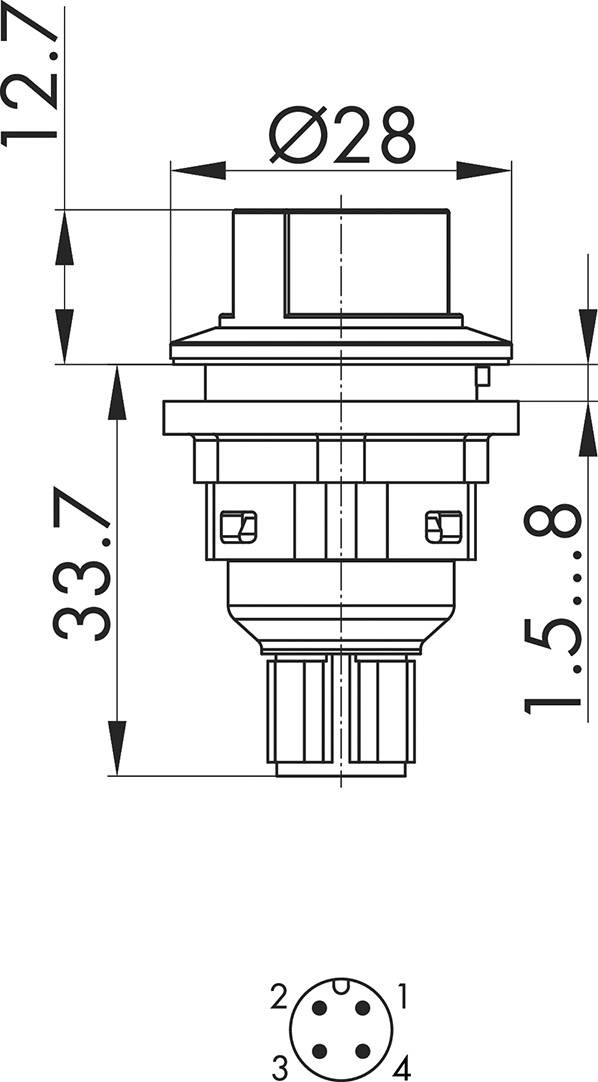

Műszaki rajz egy kerek kapcsolóról a következő méretekkel: átmérő 28 mm, teljes hossz 33,7 mm, beépítési mélység 12,7 mm.

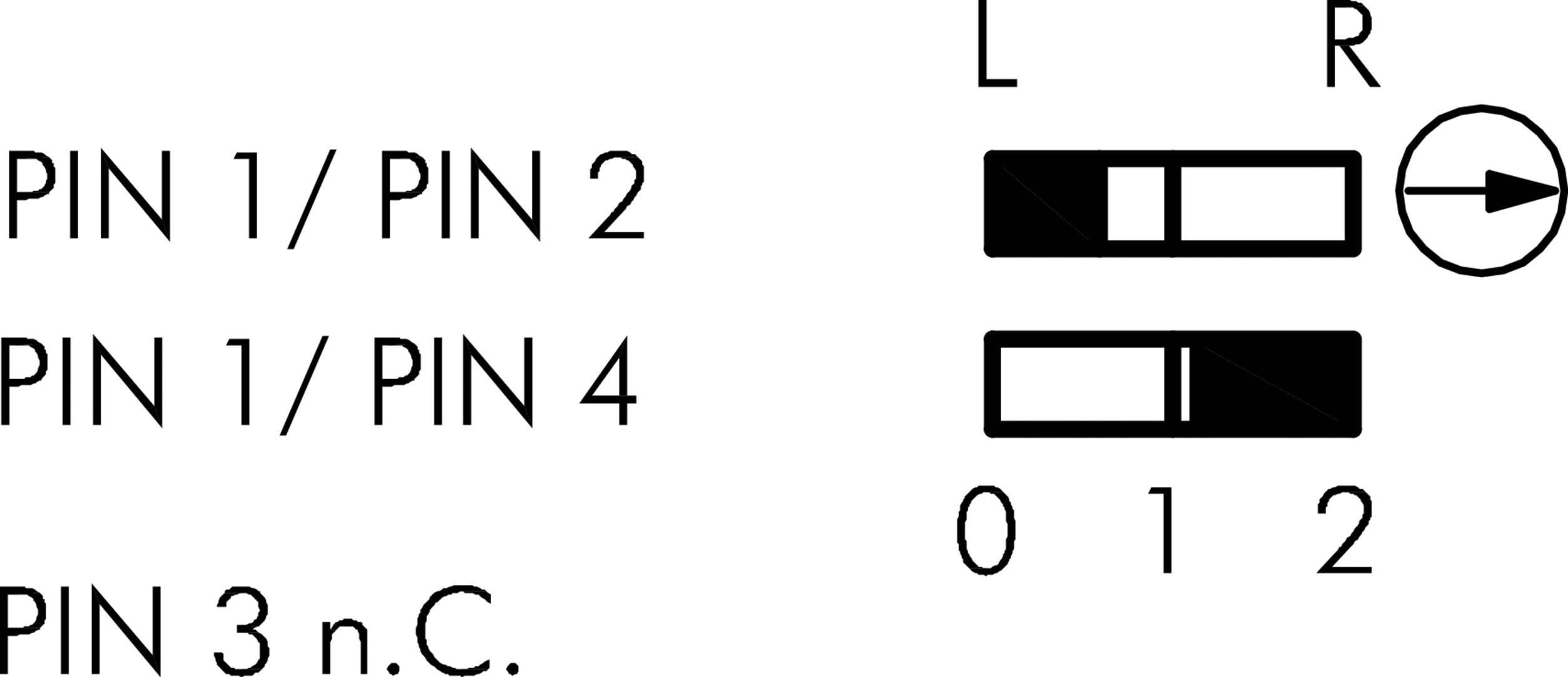

'PIN 1/PIN 2' és 'PIN 1/PIN 4' csatlakozásokat írnak le. A szimbólumok mellettük csúsztatható kapcsolókat mutatnak. 'PIN 3 n.C.' azt jelenti, hogy 'nem csatlakoztatott'.
1/6
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Hamarosan elérhető
Szám
Összesen (18 990 Ft / Darab)
18 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

  • Védettség: II (védőszigetelés)
  • Világítás: nem
  • Címkézhető: nem
  • Előlap: fekete
  • Alak: kerek
Termék típus

Választógomb

Kapcsoló/nyomógomb jellemzők

forgókapcsolóval

Világítás típus

Nincs

Működtetés módja

manuális

Forgókapcsoló

Gyártói szín

Fekete

Házszín

Fekete

Csatlakozó

M12 dugó

Funkciók

Nyomó

Érintkező típus

1 nyitó

1 záró

Élettartam (mechanikus)

1000000

Élettartam (elektromos)

1000000

Beépítési átmérő

22.3 mm

IP65

IP67

Hőmérséklet (min.)

-25 °C

Hőmérséklet (max.)

+70 °C

Kapcsolási feszültség

50 V DC/AC

Max. kapcsolási áram

4 A

Hossz

46.4 mm

Szélesség

28 mm

Magasság

28 mm

Alkalmas

Sorozat: SHORTRON® connect

Tartalom

1 db

Méret

(H x Sz x Ma) 46.4 x 28 x 28 mm

RoHS konform

Igen

Gyártói szám

SSWSTAOI_C008
