Schlegel SSWWCII_C009 SSWWCII_C009 Választógomb forgókapcsolóval manuális, Forgókapcsoló Fekete 1 db

Egy fekete, hengeres adapter recézett fogantyúval; csövek vagy tömlők összeköttetésére szolgál.

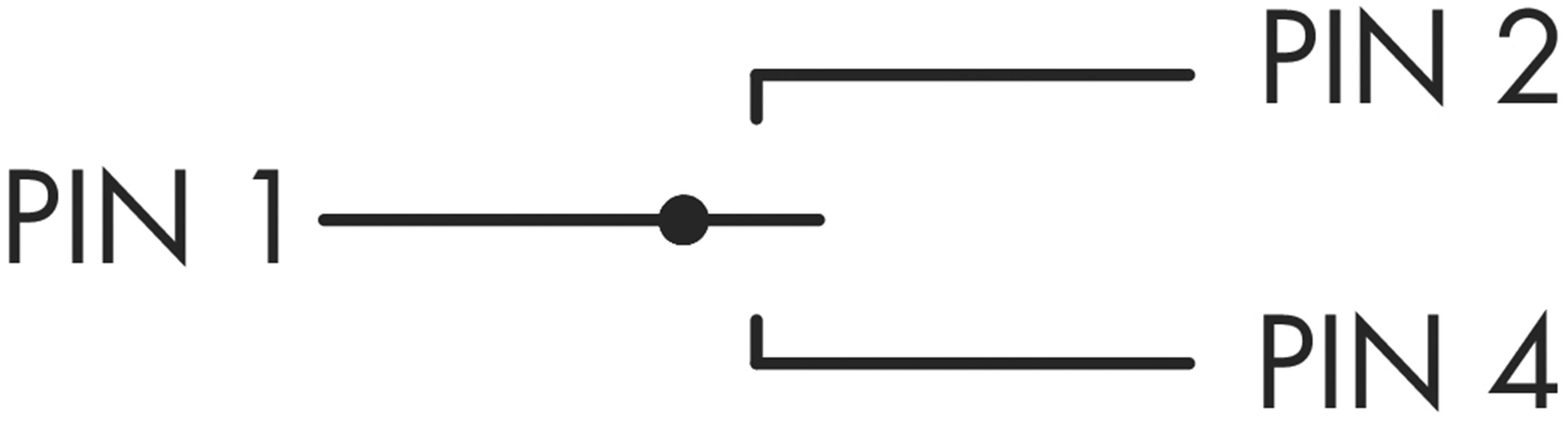

A kapcsolási jelkép mutatja a kapcsolatot az 1. PIN és a 2. PIN, valamint az 1. PIN és a 4. PIN között.
A kapcsolási rajz mutatja a 'PIN 1' összeköttetéseit a 'PIN 2' és 'PIN 4' csatlakozókkal, amelynek PIN 1 belső csatlakozása van.

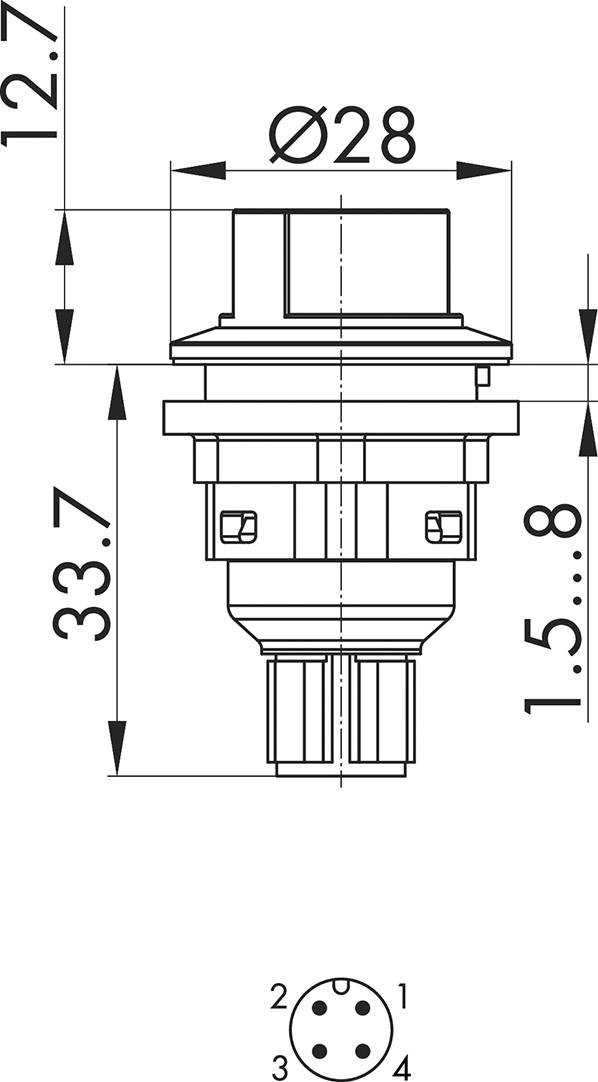

Műszaki rajz egy kerek alkatrészről, 28 mm átmérővel, 33,7 mm magassággal, és négy csatlakozóval rendelkező csatlakozóval.

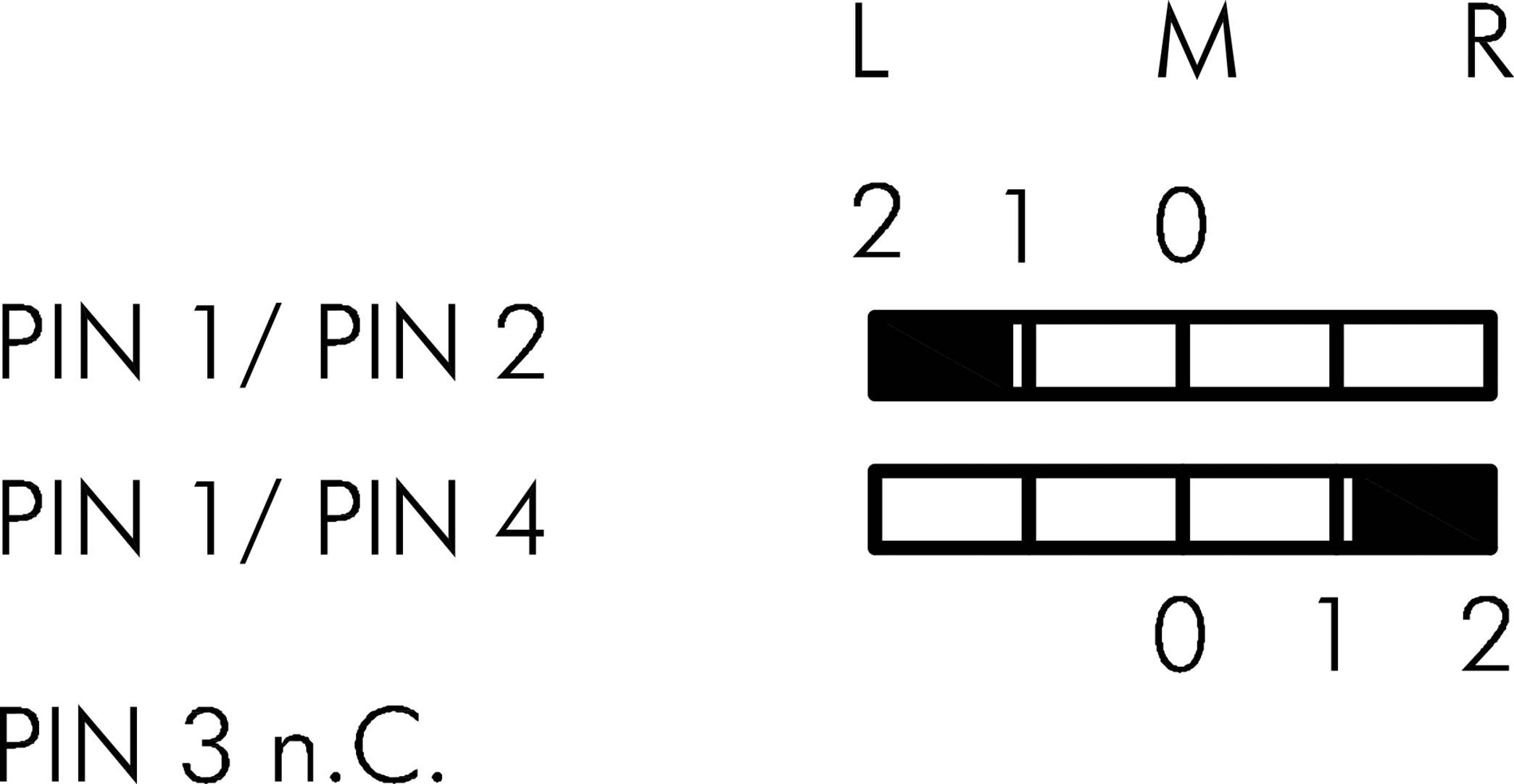

Hangcsatlakozó elrendezési diagram. Baloldalon 'PIN 1/PIN 2', 'PIN 1/PIN 4', 'PIN 3 n.C.'. Jobboldalon 'L', 'M', 'R' számokkal '2 1 0 1 2'.

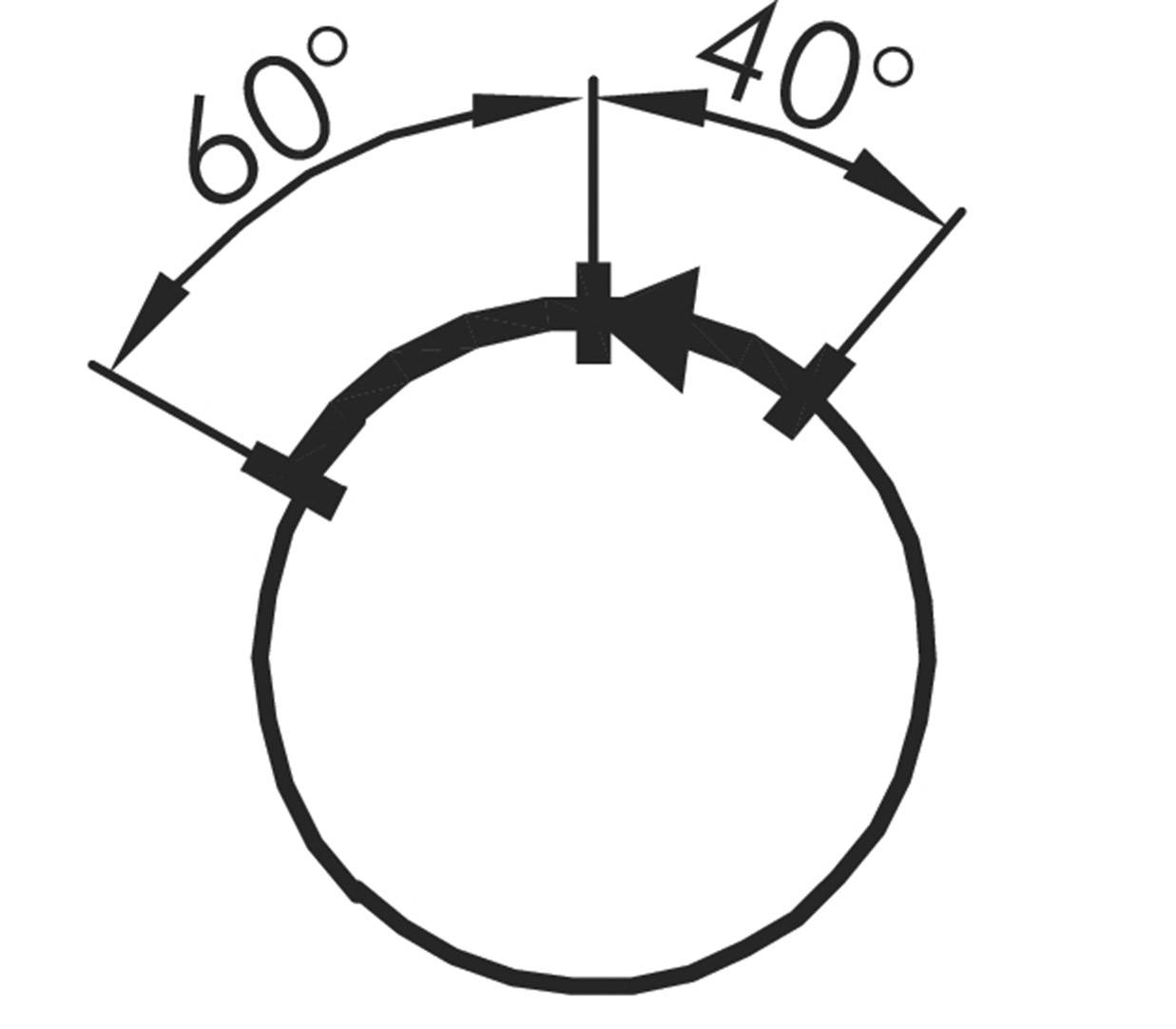

Egy kör két feliratozva lévő szöggel: 60 fok és 40 fok, amelyek egy közös pontból indulnak ki a kör kerületén.
1/6
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Hamarosan elérhető
Szám
Összesen (19 990 Ft / Darab)
19 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

  • Védettség: II (védőszigetelés)
  • Világítás: nem
  • Címkézhető: nem
  • Előlap: fekete
  • Alak: kerek
Termék típus

Választógomb

Kapcsoló/nyomógomb jellemzők

forgókapcsolóval

Világítás típus

Nincs

Működtetés módja

manuális

Forgókapcsoló

Gyártói szín

Fekete

Házszín

Fekete

Csatlakozó

M12 dugó

Funkciók

Nyomó

Reteszelő

Érintkező típus

2 záró

Élettartam (mechanikus)

30000

Élettartam (elektromos)

30000

Beépítési átmérő

22.3 mm

IP65

IP67

Hőmérséklet (min.)

-25 °C

Hőmérséklet (max.)

+70 °C

Kapcsolási feszültség

50 V DC/AC

Max. kapcsolási áram

4 A

Hossz

46.4 mm

Szélesség

28 mm

Magasság

28 mm

Alkalmas

Sorozat: SHORTRON® connect

Tartalom

1 db

Méret

(H x Sz x Ma) 46.4 x 28 x 28 mm

RoHS konform

Igen

Gyártói szám

SSWWCII_C009

Dokumentumok és letöltések

Adatlap

Adatlap 2238619 Schlegel SSWWCII_C009 SSWWCII_C009 Választógomb forgókapcsolóval manuális, Forgókapcsoló Fekete 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2238619 Schlegel SSWWCII_C009 SSWWCII_C009 Választógomb forgókapcsolóval manuális, Forgókapcsoló Fekete 1 db
