Schlegel STOI_M01 Nyomógomb Nyomó IP65, IP67 1 db darab

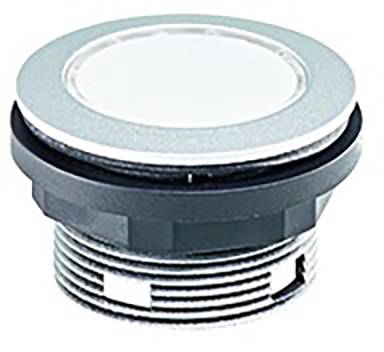

'Kerek ezüstös nyomógomb bordázott rögzítőgyűrűvel és fehér felülettel, elektronikai alkalmazásokhoz.'

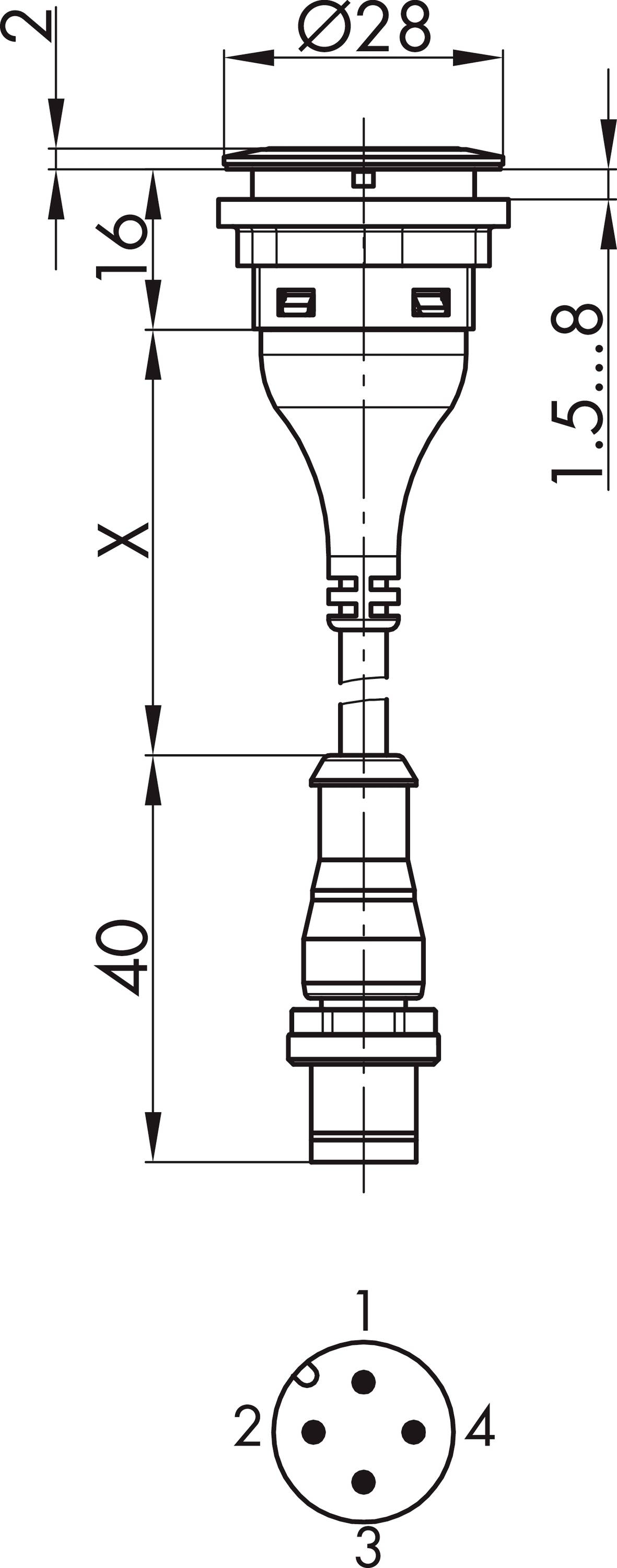

Műszaki rajz egy csatlakozóról, oldal- és alulnézeti ábrázolás. Felső nézet mutatja a 28 mm átmérőt, teljes hossz 58 mm, hosszúsági jelölések 16 mm-nél és 40 mm-nél, valamint 4-pólusú csatlakozási elrendezés alul.

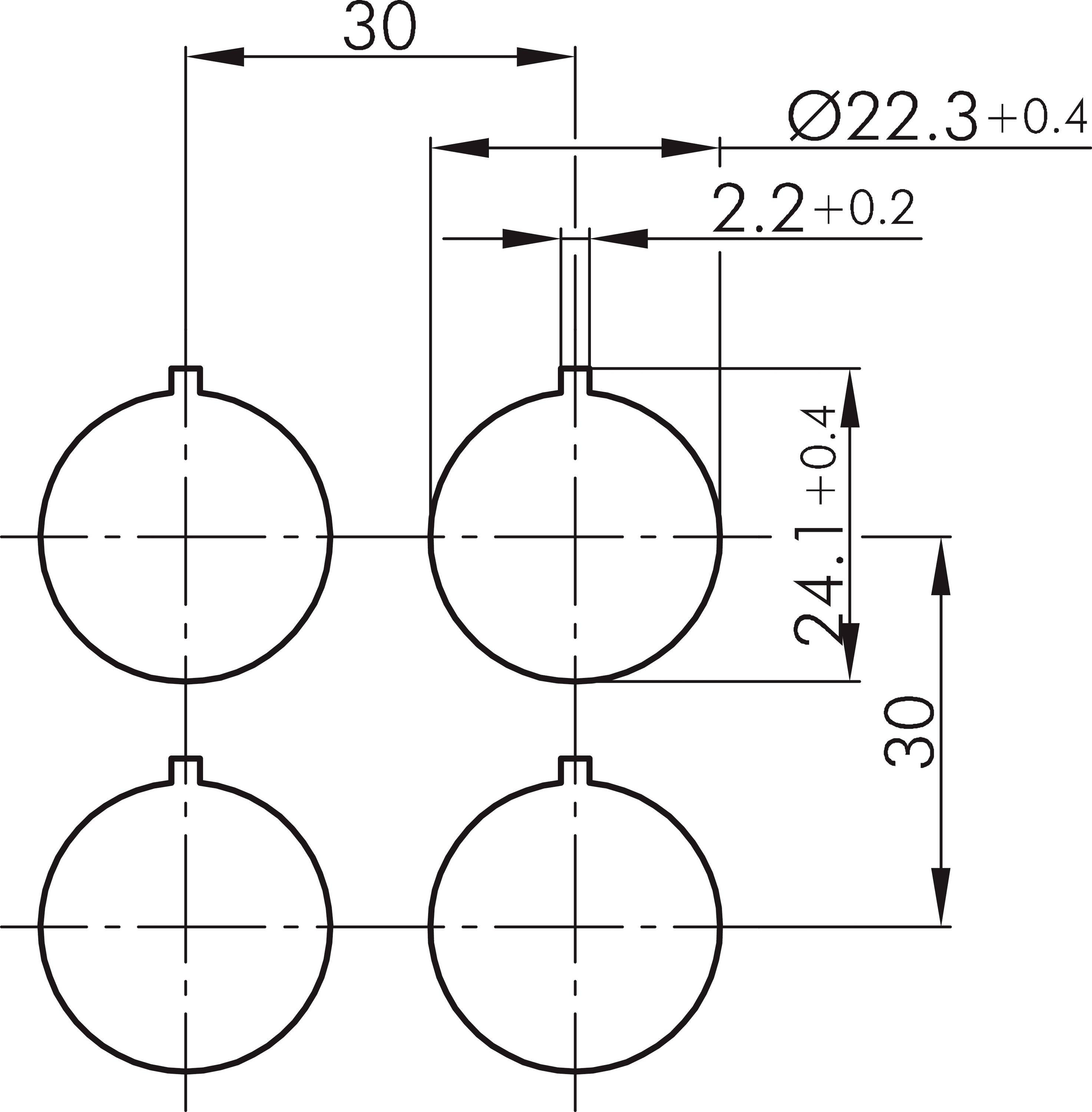

Egy műszaki diagram négy kört mutat négyzetes elrendezésben a következő méretekkel: 22,3 mm átmérő, 30 mm távolság, 24,1 mm függőleges igazítás.

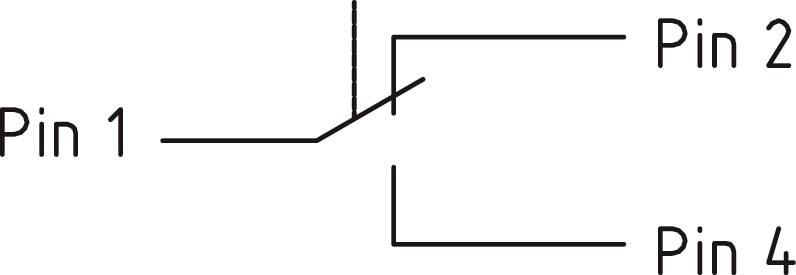

Egy egyszerű elektromos kapcsolási rajz Pin 1-et Pin 2-vel és Pin 4-gyel köti össze, bonyolult alkatrészek vagy feliratok nélkül.

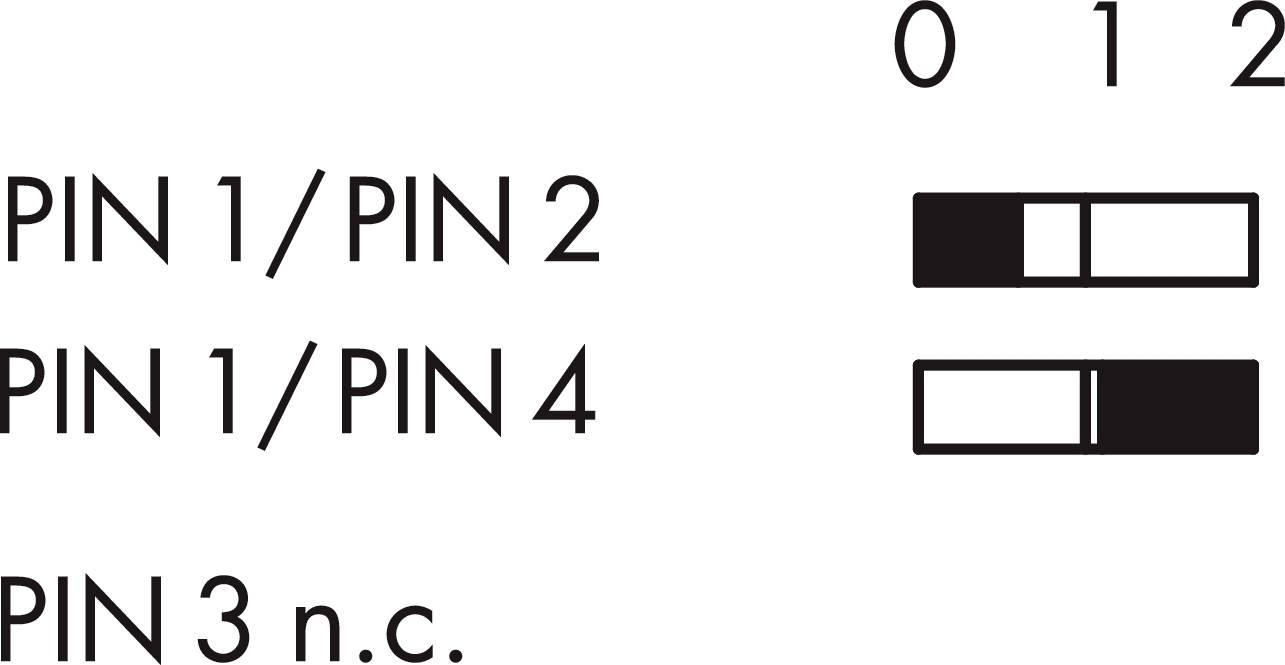

A 'PIN 1/PIN 2' csatlakoztatva van 0 és 1 pontján, a 'PIN 1/PIN 4' a 2-es pontján; a 'PIN 3 n.c.' csatlakozás nélkül marad.
1/5
Hasonló kivitel
Csomagolás
darab
Termék típus
Nyomógomb
Világítás típus
Nincs
Érintkező típus
1 záró
1 nyitó
Csatlakozó
M12 dugó
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Hamarosan elérhető
Szám
Összesen (23 990 Ft / Darab)
23 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

  • Kategória: nyomógomb
  • Sorozat: SHORTRON®-M12
  • Védettség: IP65 / IP67 (IP65 hátulról)
  • Világítás: nem
  • Írható: igen
  • Érintkező anyaga: AgNi
  • Szabványok: EN 60947-5-1, EN 61058-1
  • Érintkező típusa: 1NC + 1NO
  • Csatlakozás típusa: M12 4 tűs. PUR kábellel, A-kódos; hossza 25 cm; sodrott vezetékek 4 x 0,34 mm² (AWG22)
  • Kapcsolási funkció: gomb funkció
  • Emelő: 2,3 mm
  • Pozitív nyitás: EN60947-5-1 szerint, kb. K
  • Elektromos élettartam: 1 millió művelet DC13: max. 100 000
  • Mechanikai élettartam: 1 millió kapcsolási ciklus
  • Beépítési nyílás Ø: 22,3 mm
  • Kábelhossz (X): 250±30 mm
  • Elülső keret: ezüst színű
  • Üzemi hőmérséklet: -25°C... 70°C
  • Tárolási hőmérséklet: -40°C... 80°C
  • Forma: kerek
Csomagolás

darab

Termék típus

Nyomógomb

Kapcsoló/nyomógomb jellemzők

csatlakozóvezetékkel

Ház/gomb szín

Ezüst

Funkciók

Nyomó

Kivitel

Feliratozható

Világítás típus

Nincs

Érintkező típus

1 záró

1 nyitó

Érintkezőanyag

AgNi

Csatlakozó

M12 dugó

Hőmérséklet (min.)

-40 °C

Forma

Kerek

Hőmérséklet (max.)

+80 °C

Hossz

25 cm

Élettartam (mechanikus)

1 millió kapcsolási ciklus

Beépítési átmérő

22.3 mm

Élettartam (elektromos)

1 millió kapcsolási ciklus DC13: max 100 000

Előlapi kivágás

22.3 mm

IP65

IP67

Tartalom

1 db

Gyártói szám

STOI_M01

Dokumentumok és letöltések

Adatlap

Adatlap 2865182 Schlegel STOI_M01 Nyomógomb Nyomó IP65, IP67 1 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2865182 Schlegel STOI_M01 Nyomógomb Nyomó IP65, IP67 1 db darab

Leírás

SHORTRON®-M12 választókapcsoló reteszelő 1NC+1NO+kábel Kábelhossz 25cm felülöntött

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kapcsolási helyzet leírásakor a zárójelben lévő értékek azt jelentik, hogy egy nyomógomb funkcióról van szó.
