Schlegel SVASTAOI_C008 SVASTAOI_C008 Választógomb Fém előlapi gyűrű manuális, Forgókapcsoló 1 db darab

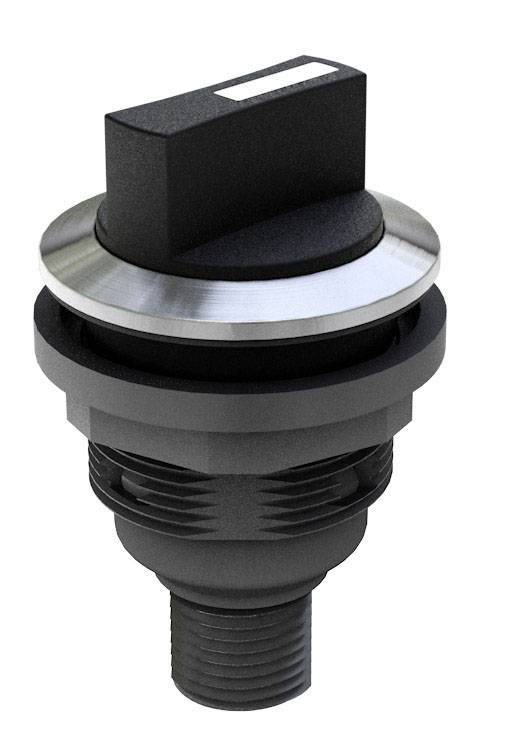

Fekete nyomógombos kapcsoló fémkeretes kivitelben, ipari alkalmazásokhoz. Kompakt kialakítás, kerek forma.

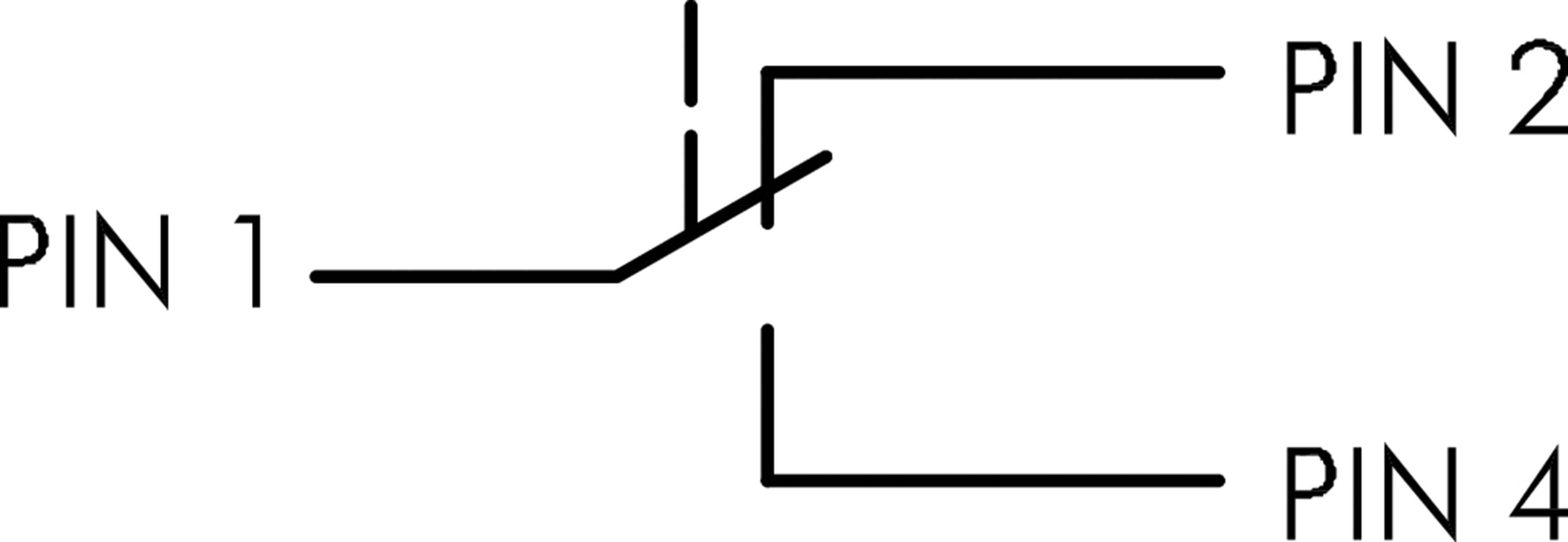

'PIN 1' csatlakoztatva van 'PIN 2'-höz és 'PIN 4'-hez.
Egy átkapcsoló kapcsolási rajza, amelynek 1-es PIN-je közös érintkezőként működik, és 2-es és 4-es PIN-je között vált át.

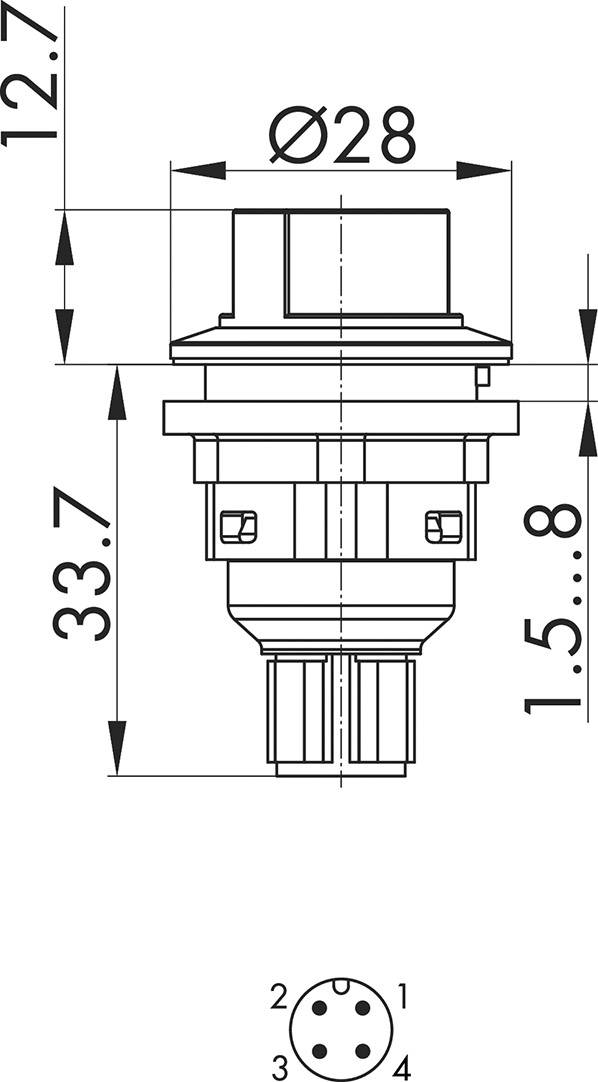

Műszaki rajz egy kerek alkatrészről a következő méretekkel: átmérő 28 mm, magasság 33,7 mm, további részletekkel. Alatta felülnézeti rajz.

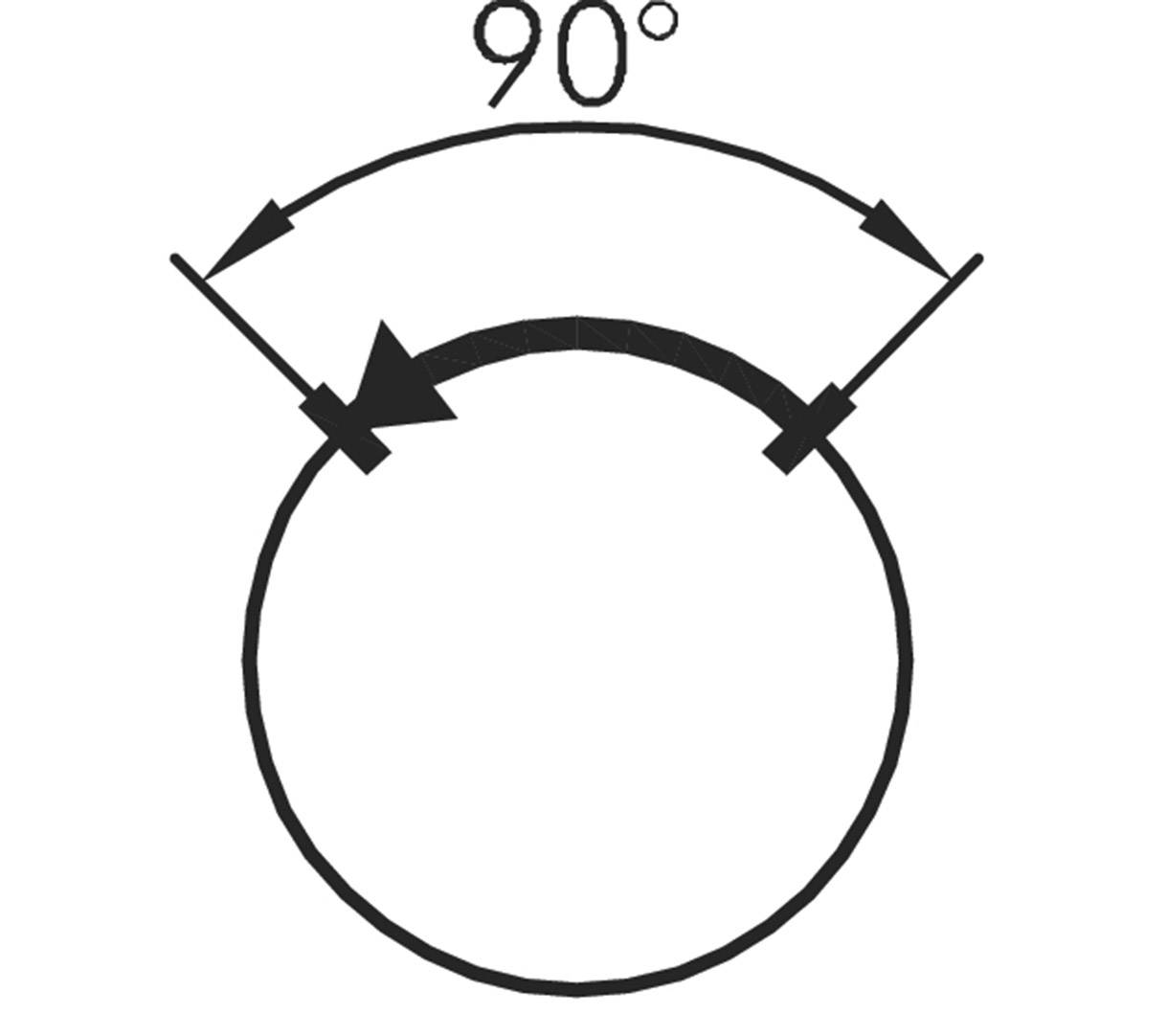

Egy kör látható, amelynek felső szélén 90 fokos szög van jelölve két nyíl és egy ív segítségével.

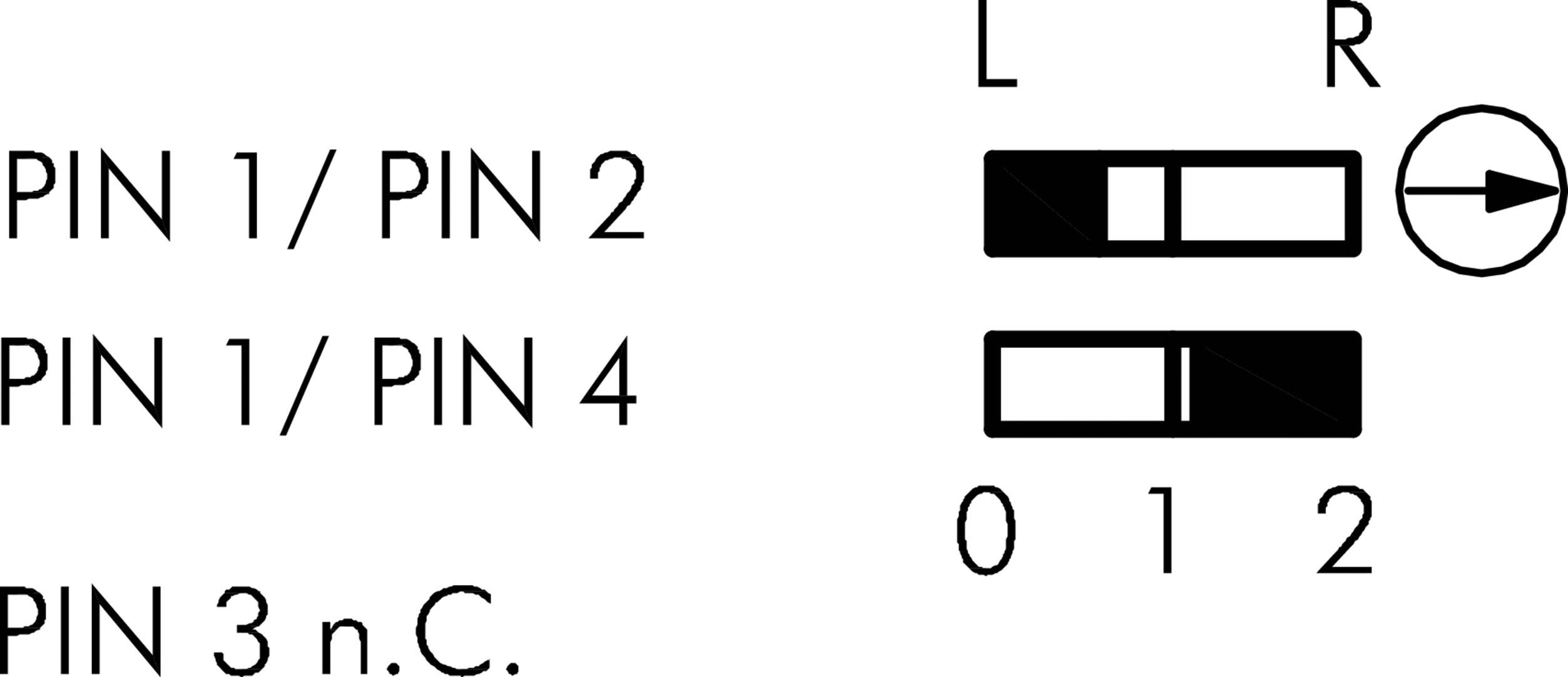

Diagram érintkezési információkkal: PIN 1/PIN 2, PIN 1/PIN 4, PIN 3 után. Grafikák L-hez, R-hez, számokkal 0, 1, 2.
1/6
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Hamarosan elérhető
Szám
Összesen (22 990 Ft / Darab)
22 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

  • Védettség: II (védőszigetelés)
  • Világítás: nem
  • Címkézhető: nem
  • Előlap: rozsdamentes acél, fényes
  • Alak: kerek
Csomagolás

darab

Termék típus

Választógomb

Kapcsoló/nyomógomb jellemzők

Fém előlapi gyűrű

Világítás típus

Nincs

Működtetés módja

manuális

Forgókapcsoló

Csatlakozó

M12 dugó

Funkciók

Nyomó

Érintkező típus

1 nyitó

1 záró

Élettartam (mechanikus)

1000000

Élettartam (elektromos)

1000000

Beépítési átmérő

22.3 mm

IP65

IP67

Hőmérséklet (min.)

-25 °C

Hőmérséklet (max.)

+70 °C

Kapcsolási feszültség

50 V DC/AC

Max. kapcsolási áram

4 A

Hossz

46.4 mm

Szélesség

28 mm

Magasság

28 mm

Alkalmas

Sorozat: SHORTRON® connect

Tartalom

1 db

Méret

(H x Sz x Ma) 46.4 x 28 x 28 mm

RoHS konform

Igen

Gyártói szám

SVASTAOI_C008
