Name: Schlegel SVASTBII_C009 SVASTBII_C009 Választógomb forgókapcsolóval, fényes, Fém előlapi gyűrű manuális, Forgókapcsoló 1
Brand: Schlegel
SKU: 2238612
Availability: BackOrder

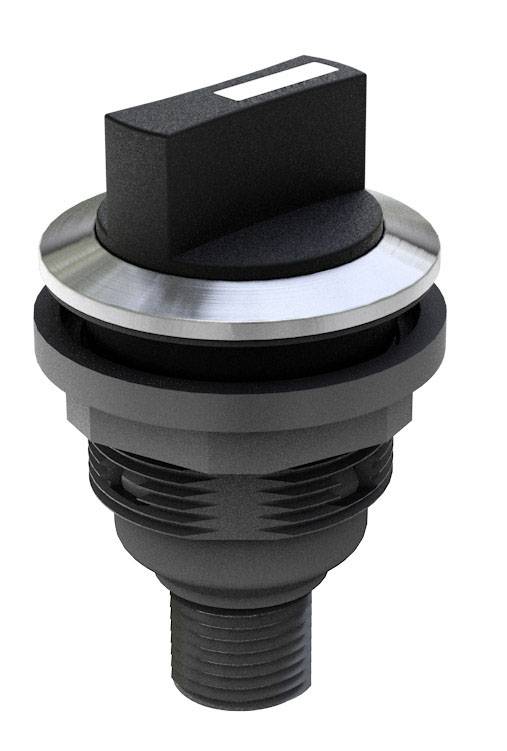

Fekete fogantyúval és fémgyűrűvel ellátott elektronikus forgókapcsoló, amelyet eszközök vagy rendszerek vezérlésére használnak.

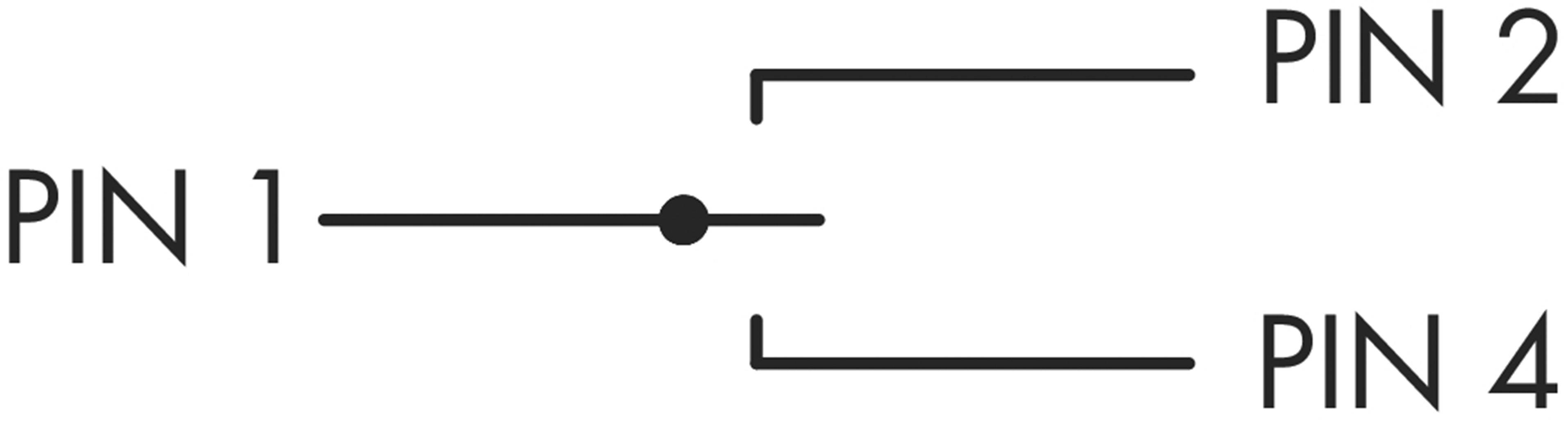

Kétpólusú kapcsoló elvi ábrázolása: 1-es PIN összekötve a 2-es vagy 4-es PIN-nel. Főérintkező az 1-es PIN-en.

Egy csúszóérintkező kapcsolási rajza: Az 1-es PIN egy érintkezőkapcsolóhoz csatlakozik, a 2-es és a 4-es PIN-eket ez kapcsolja.

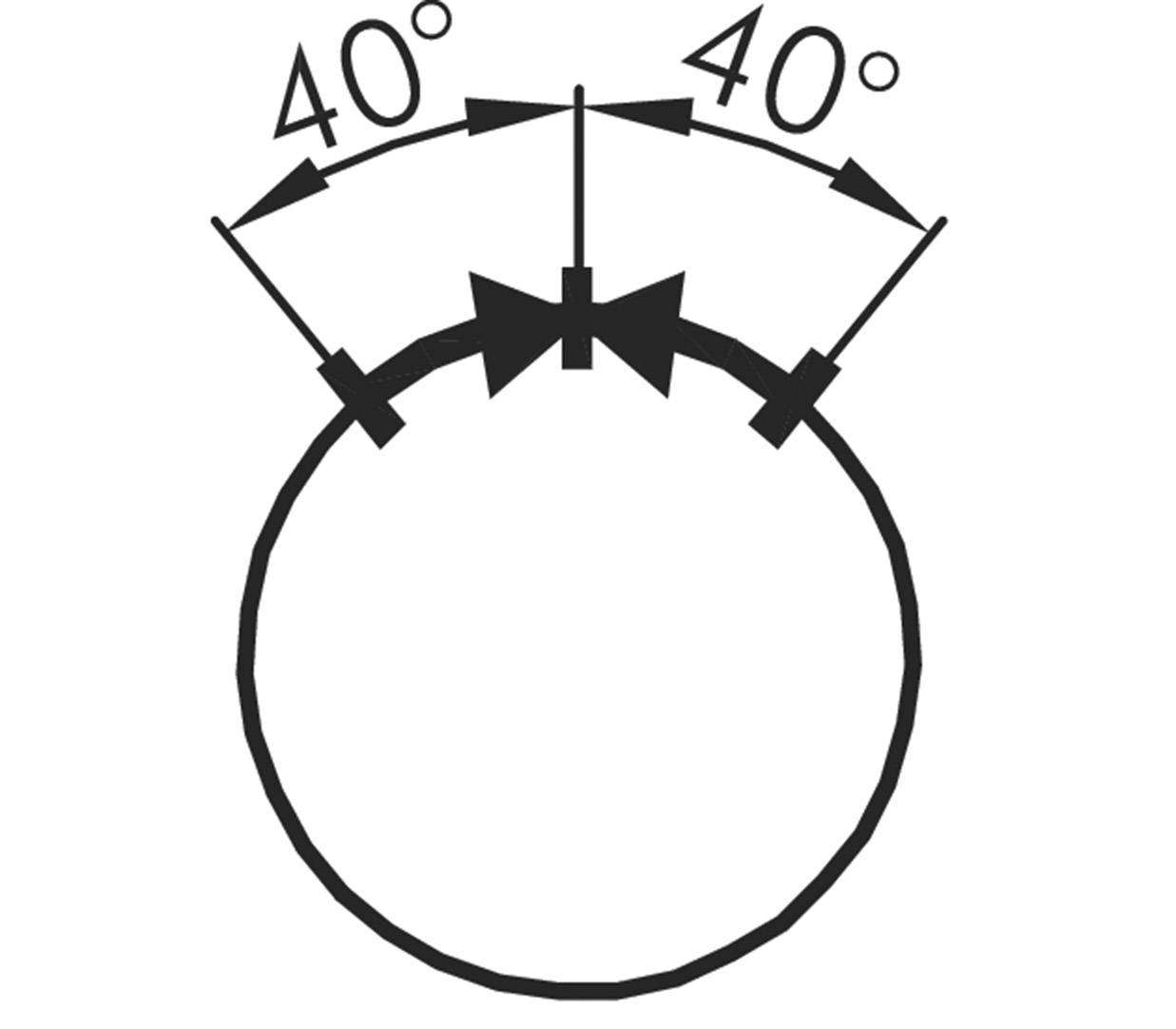

Az ábra két 40 fokos, egyenlő szögű sugarat mutat, amelyek egy kör középpontjából indulnak ki. Az ábra szimmetriát szemléltet.

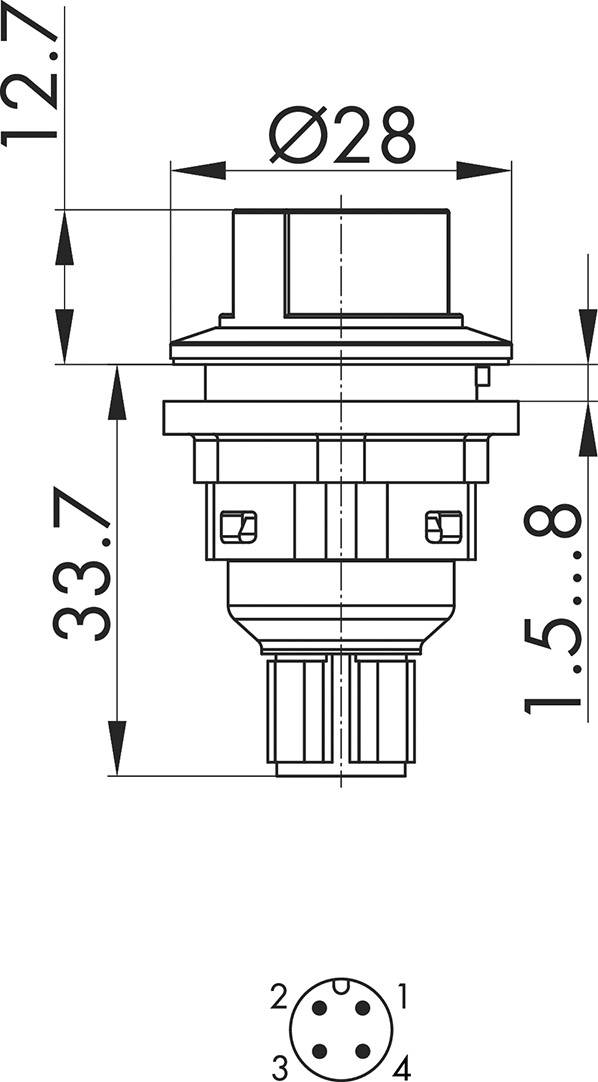

Műszaki rajz egy 28 mm átmérőjű és 33,7 mm mély kerek kapcsolóról. Tartalmazza a csatlakozási nézetet PIN-számokkal.

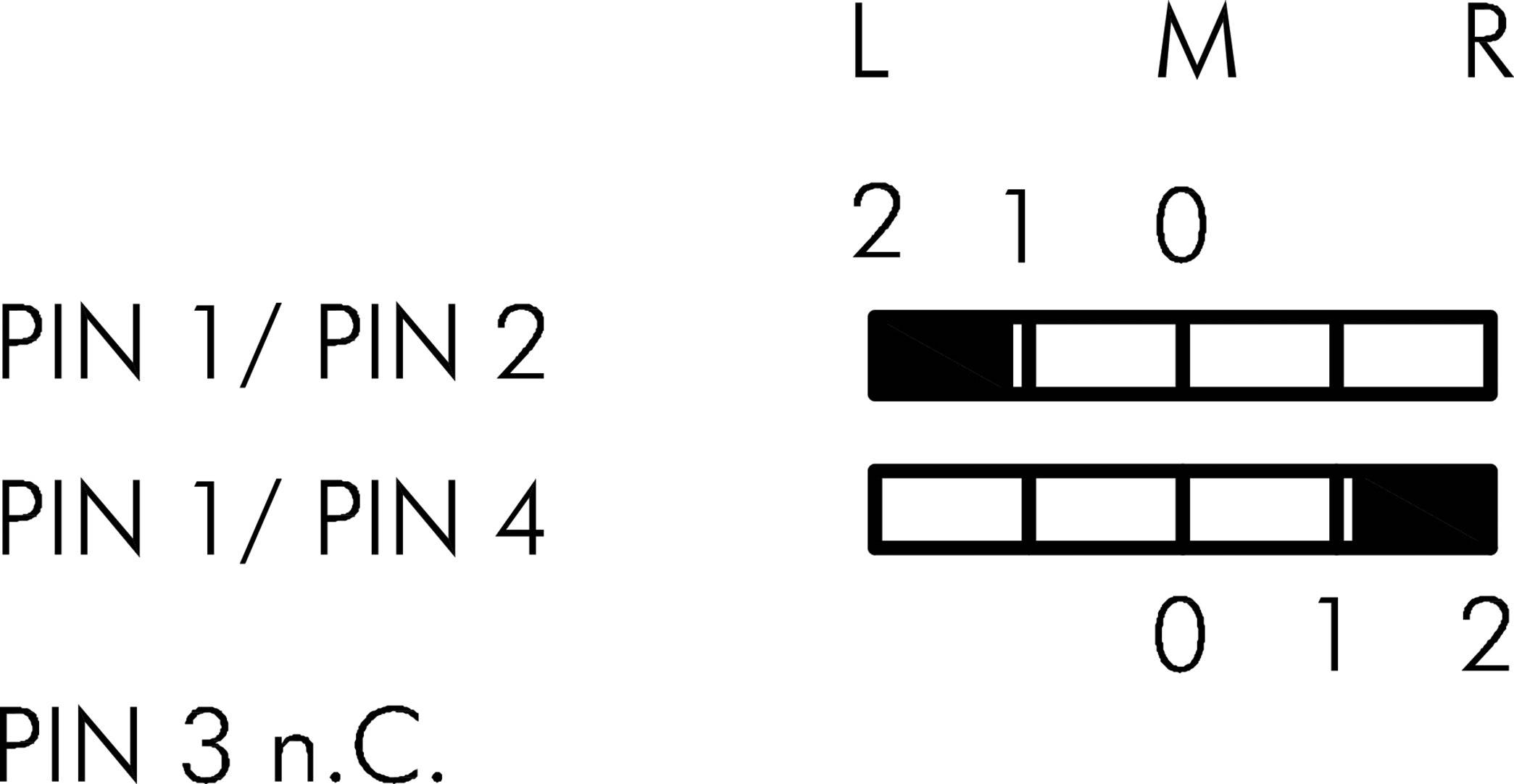

A diagram három audió-csatlakozót és azok kiosztását mutatja: 1/2 és 1/4 PIN csatlakozók mint emelőkarok, 3-as PIN nem foglalt. Oldalak: Bal (L), Közép (M), Jobb (R).

1/6

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Hamarosan elérhető

Szám

Összesen (23 990 Ft / Darab)

23 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: II (védőszigetelés)
Világítás: nem
Címkézhető: nem
Előlap: rozsdamentes acél, fényes
Alak: kerek

Termék típus: Választógomb

Kapcsoló/nyomógomb jellemzők: forgókapcsolóval
fényes
Fém előlapi gyűrű

Világítás típus: Nincs

Működtetés módja: manuális
Forgókapcsoló

Csatlakozó: M12 dugó

Funkciók: Nyomó

Érintkező típus: 2 záró

Élettartam (mechanikus): 1000000

Élettartam (elektromos): 1000000

Beépítési átmérő: 22.3 mm

: IP65
IP67

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási feszültség: 50 V DC/AC

Max. kapcsolási áram: 4 A

Hossz: 46.4 mm

Szélesség: 28 mm

Magasság: 28 mm

Alkalmas: Sorozat: SHORTRON® connect

Tartalom: 1 db

Méret: (H x Sz x Ma) 46.4 x 28 x 28 mm

RoHS konform: Igen

Gyártói szám: SVASTBII_C009
