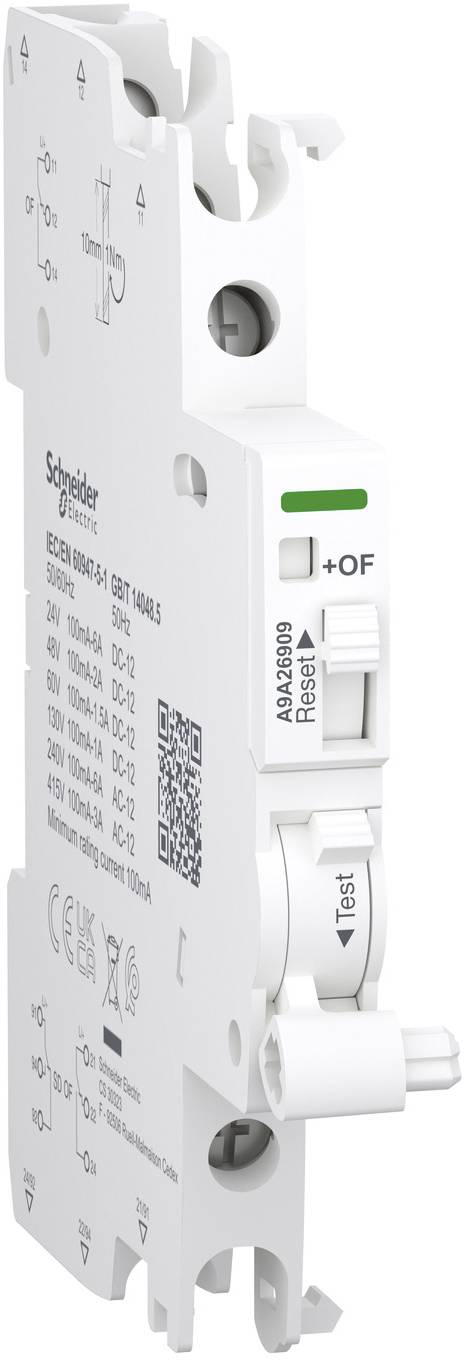

Schneider Electric A9A26909

Az iOF/SD+OF segédérintkező egy 2 az 1-ben termék mechanikus választókapcsolóval. Ez lehet SD+OF vagy OF+OF. Üzemi áram 100 mA és 6 A között 50 Hz és 60 Hz közötti frekvencián 240 VAC feszültségen, valamint 100 mA és 3 A között 50 Hz és 60 Hz közötti frekvencián 415 VAC feszültségen. Üzemi áram 100 mA-nél 24 VDC és 130 VDC között. A 6A üzemi áram 24 VDC feszültségnél, 2A 48 VDC feszültségnél, 1,5A 60 VDC feszültségnél, 1A 110 VDC feszültségnél és 130 VDC feszültségnél értendő. 2 db 2-es típusú váltóérintkezős helyzetkapcsolóval rendelkezik. Kis kereskedelmi létesítményekbe vagy épületekbe történő telepítésre tervezték. Ez az elektromos tartozék kompatibilis az Acti9 termékcsaládokkal, például az iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC60 és az iID kétpólusú maradékáram-védőkapcsolóval (RCCB). Az OC és hibaérintkező csak az olyan Acti9 eszközökhöz van telepítve, mint az iID, iDPN Vigi, iSW-NA, ARA, iC60 és RCA, amelyek 2 váltóérintkezőt tartalmaznak. Fésűsín hiányában az iC40, iC40 ARC, iCV40 és iCV40 Vigi ARC készülékekkel is kompatibilis. Az iSD+OF vagy az eszköz rövid nevére, vagy a kompatibilitási kódra használatos. A mechanikus jelzőfény a terméken található a (helyi) jelzéshez. Csavaros csatlakozó az alján. A csatlakozás merev rézkábeleket tesz lehetővé. A kábel keresztmetszete 1 mm² és 4 mm² között van. Az alsó csavaros csatlakozó 0,5 mm² és 2,5 mm² közötti kábelkeresztmetszetet tesz lehetővé rugalmas rézkábelek esetén. Csavaros csatlakozó az alján. A csatlakozás merev rézkábeleket tesz lehetővé. A 2-es kábelkeresztmetszet 2,5 mm²-es kábelkeresztmetszetet tesz lehetővé. Felül és alul csavaros csatlakozóval rendelkezik. A csatlakozás rugalmasan lehetséges rézkábelekkel (2 kábel), érvéghüvelyekkel. A kábel keresztmetszete 1,5 mm². A névleges szigetelési feszültség (Ui) legfeljebb 500 V. A névleges lökőfeszültség-állóság (Uimp) 4 kV. A szélesség 9 mm-es lépésekben 1. A méretek: (Sz) 9 mm x (M) 90 mm x (MÉ) 73 mm. A termék színe fehér (RAL 9003). A szennyezettségi szint 3-as. A trópusi alkalmasság szintje a 2. kezelés. A csatlakozás meghúzási nyomatéka 1 Nm (lásd alább) PZ1 csavarhúzó típus esetén. Az IEC 60529 szabvány szerint az IP védettségi szint IP20. Az üzemi hőmérséklet -35°C és +70°C között van. A tárolási hőmérséklet -40°C és +85°C között van. Ez a termék megfelel az EN/IEC 60947-5-1 és a GB/T 14048.5 szabványoknak. Ez a termék CE és UKCA tanúsítvánnyal rendelkezik.

Ez a szöveg gépi fordítással készült.
