Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (577 945 Ft / Darab)
577 945 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Fali doboz
- Autorizáció
RFID
NFC
- Töltő dugó
2. típus
- Töltő üzemód
3. üzemmód
- Csatlakozók száma
1 x
- Töltési teljesítmény
22 kW
- Fázisok száma
3 fázisú
- Névleges feszültség
380 V
IP55
- Gyártói szín
Többszínű
- Szélesség
317 mm
- Magasság
529 mm
- Mélység
153 mm
- Súly
7.5 kg
- Hőmérséklet (max.)
40 °C
- Hőmérséklet (min.)
-25 °C
Wall mounting
317 mm
529 mm
153 mm
FALSE
Plastic
22 kW
380-415 V
IK10
50/60 Hz
IP55
0
10-10 mm²
1
FALSE
0
0
22 kW
0
0
0
0
1
0
0
0
0
0
0
TRUE
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
1.6
FALSE
TRUE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
TRUE
3-phase
TRUE
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Kezelési- és biztonsági utasítások 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Kezelési- és biztonsági utasítások 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Kezelési- és biztonsági utasítások 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Kezelési- és biztonsági utasítások 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Kezelési- és biztonsági utasítások 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Kezelési- és biztonsági utasítások 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Információ
Információ 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Javíthatósági- / Tartóssági Adatlap 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Megfelelőségi nyilatkozat
Megfelelőségi nyilatkozat 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Megfelelőségi nyilatkozat 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Megfelelőségi nyilatkozat 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Megfelelőségi nyilatkozat 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Megfelelőségi nyilatkozat 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Megfelelőségi nyilatkozat 3342446 Schneider Electric EVB3I22N40M Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Leírás

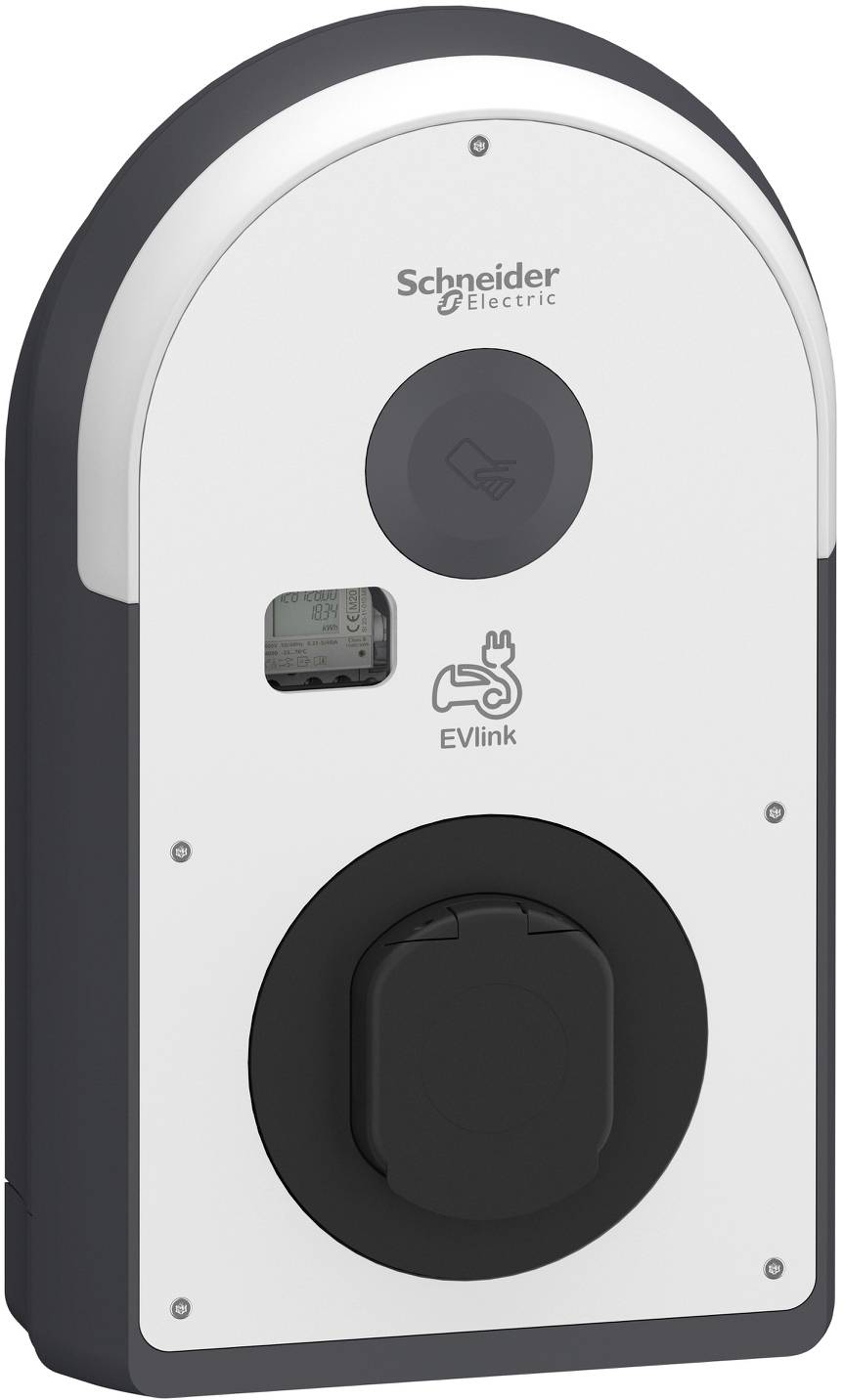

EVlink Pro AC Wallbox kalibrációs törvénynek megfelelő kivitelben, 2-es típusú, redőnyös aljzattal. Nyilvános garázsokban vagy parkolókban való használatra, beltéri vagy kültéri falra, EVlink Stele-re (EVA1PBS1 / EVA1PBS2) vagy fémkészletbe (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2) történő telepítésre. 3-as módú töltés az IEC 61851-1 szabvány szerint, 3 fázisú, maximális töltési teljesítménnyel 22 kW, 2-es típusú aljzat. Beépített mérőórával, amely megfelel a német kalibrálási törvénynek, 6 mA-es DC maradékáram-érzékeléssel (lehetővé teszi az A típusú maradékáram-védőkapcsoló használatát). Digitális bemenetek: 1 az ideiglenes áramkorláthoz, 1 az elhalasztott/felfüggesztett töltéshez, 1 az elektromos jármű jelenlétének érzékeléséhez. Hozzáférésvezérlő NFC / RFID olvasón keresztül. NFC olvasó 13,56 MHz, kompatibilis az 1-es, 2-es, 4-es és 5-ös típusú kártyákkal, RFID olvasó: Megfelel az ISO/CEI 14443 A és B, valamint az ISO/CEI 15693 protokolloknak, Kompatibilis a Mifare Ultralight, Mifare Classic és Mifare Plus szabványokkal. Felhasználói információk és állapotüzenetek jól látható LED-íven keresztül, a fali doboz üzembe helyezése az eSetup alkalmazáson keresztül Bluetooth-on keresztül. Kommunikációs szabványok: Bluetooth, 2 Ethernet port (1 a láncba kötéshez), Modbus soros port, Modbus TCP, OCPP 1.6J a háttérrendszerhez és az EcoStruxure EV Charging Expert terheléskezelő rendszerhez való csatlakozáshoz. Opcionális tartozékok: WiFi modul (EVA1MW), modem modul (EVA1MS és EVA1MM), ISO 15118 modul (EVA1M8), a töltésvezérlőre csatlakoztatható. Töltőállomás színe: Ház: Sötétszürke RAL 7016 és fekete RAL 9005, Előlap: Fehér RAL 9003. Méretek Sz x Ma x Mé: 317x529x153 mm, Tömeg: 7,5 kg, Anyag: UV-kezelt polikarbonát. IK10 ütésállóság, IP55 védettség, üzemi hőmérséklet -25 és 40°C között, tárolási hőmérséklet -40 és 80°C között, üzemi magasság max. 2000 m teljesítménycsökkenés nélkül, relatív páratartalom 5–95%, energiafogyasztás 10 W. Földelési rendszer: TT, TN(S) vagy TN(C)(S), IT-kompatibilis a tápegységben található kiegészítő leválasztó transzformátorral. Normák és szabványok: CE, EV Kész, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 +8NF-4011, IEC-4011 61314.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
- A Bluetooth® a Bluetooth SIG, Inc. bejegyzett védjegye.
- Figyelem!Erősáramú átfolyós vízmelegítő:Ennek a vízmelegítőnek a működéséhez nagyfeszültségű csatlakozó szükséges (háromfázisú váltakozó áramú csatlakozó).Az erősáramú átfolyós vízmelegítő csatlakoztatása és telepítése a hálózat üzemeltetőjének jóváhagyását igényli; ezenkívül ezt csak a hálózatüzemeltető vagy a hálózatüzemeltető telepítői listáján szereplő telepítő cég végezheti el.
