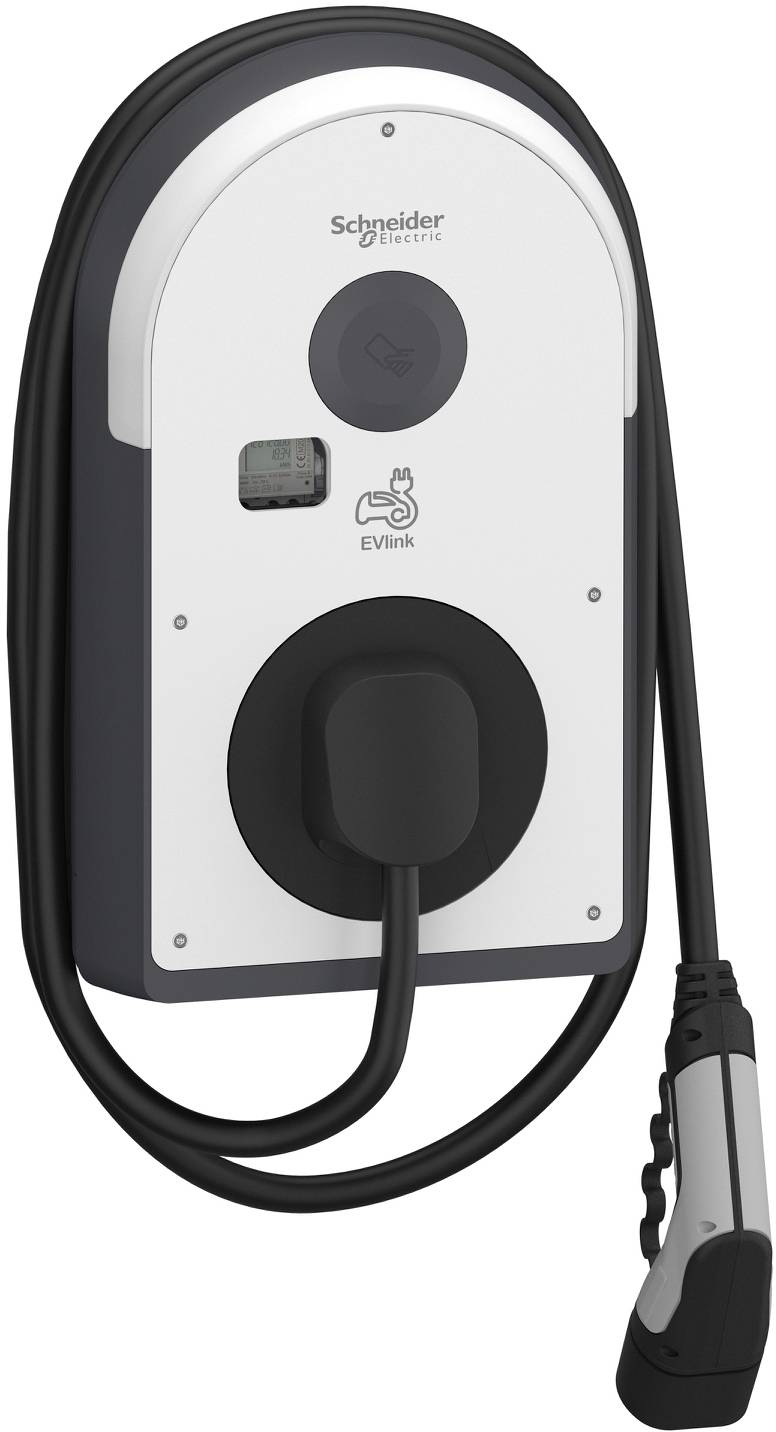

Name: Schneider Electric EVB3I22NC0MB Fali doboz 2. típus 3. üzemmód 22 kW RFID, NFC
Brand: Schneider Electric
SKU: 3342449
Availability: BackOrder

Műszaki adatok

Termék típus: Fali doboz

Autorizáció: RFID
NFC

Töltő dugó: 2. típus

Töltő üzemód: 3. üzemmód

Töltési teljesítmény: 22 kW

Névleges feszültség: 380 V

Kábelhossz: 5 m

: IP55

: Wall mounting

: 317 mm

: 529 mm

: 153 mm

: FALSE

: Plastic

: 22 kW

: 380-415 V

: IK10

: 50/60 Hz

: IP55

: 0

: 10-10 mm²

: 1

: FALSE

: 0

: 1

: 22 kW

: 0

: 0

: 1

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: TRUE

: FALSE

: FALSE

: FALSE

: TRUE

: TRUE

: FALSE

: 5 m

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 1.6

: FALSE

: TRUE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: FALSE

: TRUE

: 3-phase

: FALSE

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 3342449 Schneider Electric EVB3I22NC0MB Fali doboz 2. típus 3. üzemmód 22 kW RFID, NFC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3342449 Schneider Electric EVB3I22NC0MB Fali doboz 2. típus 3. üzemmód 22 kW RFID, NFC

Információ

Javíthatósági- / Tartóssági Adatlap 3342449 Schneider Electric EVB3I22NC0MB Fali doboz 2. típus 3. üzemmód 22 kW RFID, NFC

Megfelelőségi nyilatkozat

Megfelelőségi nyilatkozat 3342449 Schneider Electric EVB3I22NC0MB Fali doboz 2. típus 3. üzemmód 22 kW RFID, NFC

Leírás

EVlink Pro AC Wallbox jogi metrológiai előírásoknak megfelelő kivitelben, 5 m-es Type 2 töltőkábellel, redőnyökkel. Nyilvános garázsokban vagy parkolókban való használatra, beltéri vagy kültéri falra, EVlink Stele-re (EVA1PBS1 / EVA1PBS2) vagy fémkészletbe (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2) történő telepítésre. 3-as módú töltés az IEC 61851-1 szabvány szerint, 3 fázisú, maximális 22 kW töltési teljesítménnyel, 5 m hosszú, 2-es típusú töltőkábellel. Beépített mérőórával, amely megfelel a német kalibrálási törvénynek. Külön komponensként tartalmazza a B-EV típusú FI-t. Digitális bemenetek: 1 az ideiglenes áramkorláthoz, 1 az elhalasztott/felfüggesztett töltéshez, 1 az elektromos jármű jelenlétének érzékeléséhez. Hozzáférésvezérlő NFC / RFID olvasón keresztül, 13,56 MHz-es NFC olvasó, kompatibilis az 1-es, 2-es, 4-es és 5-ös típusú kártyákkal, RFID olvasó: Megfelel az ISO/CEI 14443 A és B, valamint az ISO/CEI 15693 protokolloknak, Kompatibilis a Mifare Ultralight, Mifare Classic és Mifare Plus szabványokkal. Felhasználói információk és állapotüzenetek jól látható LED-íven keresztül, a fali doboz üzembe helyezése az eSetup alkalmazáson keresztül Bluetooth-on keresztül. Kommunikációs szabványok: Bluetooth, 2 Ethernet port (1 a láncba kötéshez), Modbus soros port, Modbus TCP, OCPP 1.6J a háttérrendszerhez és az EcoStruxure EV Charging Expert terheléskezelő rendszerhez való csatlakozáshoz. Opcionális tartozékok: Wi-Fi modul (EVA1MW), modem modul (EVA1MS és EVA1MM), ISO 15118 modul (EVA1M8), a töltésvezérlőre csatlakoztatható. Töltőállomás színe: Ház: Sötétszürke RAL 7016 és fekete RAL 9005, Előlap: Fehér RAL 9003. Méretek Sz x Ma x Mé: 317x529x153 mm, Tömeg: 7,5 kg, Anyag: UV-kezelt polikarbonát. IK10 ütésállóság, IP55 védettség, üzemi hőmérséklet -25 és 40°C között, tárolási hőmérséklet -40 és 80°C között, üzemi magasság max. 2000 m teljesítménycsökkenés nélkül, relatív páratartalom 5–95%, energiafogyasztás kevesebb, mint 10 W. Földelési rendszer: TT, TN(S) vagy TN(C)(S), IT-kompatibilis a tápegységben található kiegészítő leválasztó transzformátorral. Normák és szabványok: CE, EV Kész, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 +8NF-4011, IEC-4011 61314.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A Bluetooth® a Bluetooth SIG, Inc. bejegyzett védjegye.

Figyelem!Erősáramú átfolyós vízmelegítő:Ennek a vízmelegítőnek a működéséhez nagyfeszültségű csatlakozó szükséges (háromfázisú váltakozó áramú csatlakozó).Az erősáramú átfolyós vízmelegítő csatlakoztatása és telepítése a hálózat üzemeltetőjének jóváhagyását igényli; ezenkívül ezt csak a hálózatüzemeltető vagy a hálózatüzemeltető telepítői listáján szereplő telepítő cég végezheti el.
