Name: Schneider Electric EVB3S22N41 Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC
Brand: Schneider Electric
SKU: 3342450
Availability: BackOrder

Műszaki adatok

Termék típus: Fali doboz

Autorizáció: RFID
NFC

Töltő dugó: 2. típus

Töltő üzemód: 3. üzemmód

Csatlakozók száma: 1 x

Töltési teljesítmény: 22 kW

Fázisok száma: 3 fázisú

Névleges feszültség: 380 V

: IP55

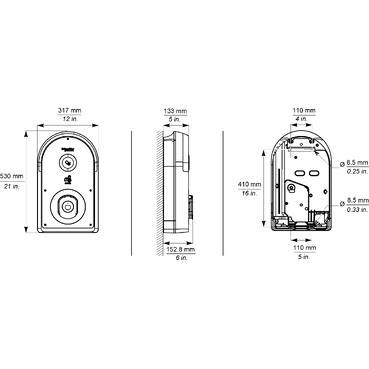

Szélesség: 317 mm

Magasság: 529 mm

Mélység: 153 mm

Súly: 7.5 kg

Hőmérséklet (max.): 50 °C

Hőmérséklet (min.): -30 °C

: Wall mounting

: 317 mm

: 529 mm

: 153 mm

: FALSE

: Plastic

: 22 kW

: 380-415 V

: IK10

: 50/60 Hz

: IP55

: 0

: 16-16 mm²

: 1

: FALSE

: 0

: 0

: 22 kW

: 0

: 0

: 0

: 0

: 1

: 0

: 0

: 0

: 0

: 0

: 0

: FALSE

: FALSE

: TRUE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: TRUE

: TRUE

: FALSE

: TRUE

: 1.6

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: TRUE

: 3-phase

: FALSE

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3342450 Schneider Electric EVB3S22N41 Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3342450 Schneider Electric EVB3S22N41 Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC

Információ

Információ 3342450 Schneider Electric EVB3S22N41 Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC

Javíthatósági- / Tartóssági Adatlap 3342450 Schneider Electric EVB3S22N41 Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC

Megfelelőségi nyilatkozat

Megfelelőségi nyilatkozat 3342450 Schneider Electric EVB3S22N41 Fali doboz 2. típus 3. üzemmód Csatlakozók száma 1 x 22 kW RFID, NFC

Leírás

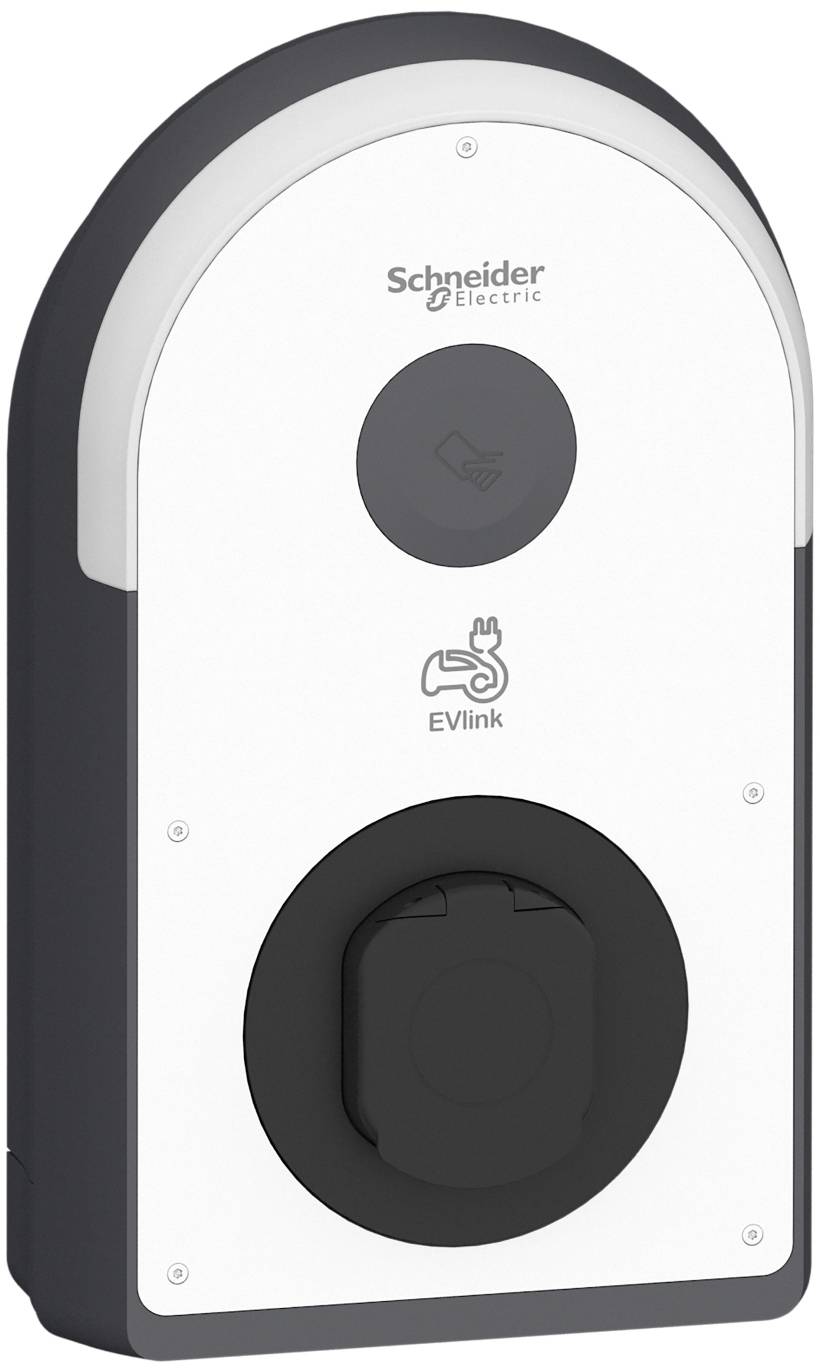

EVlink Pro AC fali doboz 2-es típusú aljzattal, redőnyökkel. Félig nyilvános garázsokban vagy parkolókban való használatra, beltéri vagy kültéri falra, EVlink állványra (EVA1PBS1 / EVA1PBS2) vagy fémkészletbe (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2) történő telepítésre. 3-as módú töltés az IEC 61851-1 szabvány szerint, 3 fázisú, maximális töltési teljesítménnyel 22 kW, 2-es típusú aljzat. Beépített 6 mA-es DC maradékáram-érzékeléssel (lehetővé teszi az A típusú maradékáram-védőkapcsoló használatát). Digitális bemenetek: 1 az ideiglenes áramkorláthoz, 1 az elhalasztott/felfüggesztett töltéshez, 1 az elektromos jármű jelenlétének érzékeléséhez. Hozzáférésvezérlés NFC / RFID olvasóval, 13,56 MHz-es NFC olvasó, kompatibilis az 1., 2., 4. és 5. típusú belépőkártyákkal. RFID olvasó: Megfelel az ISO/CEI 14443 A és B, valamint az ISO/CEI 15693 protokolloknak, Kompatibilis a Mifare Ultralight, Mifare Classic és Mifare Plus protokollokkal. Felhasználói információk és állapotüzenetek jól látható LED-íven keresztül, a fali doboz üzembe helyezése az eSetup alkalmazáson keresztül Bluetooth-on keresztül. Kommunikációs szabványok: Bluetooth, 2 Ethernet port (1 a láncba kötéshez), Modbus soros port, Modbus TCP, OCPP 1.6J a háttérrendszerhez és az EcoStruxure EV Charging Expert terheléskezelő rendszerhez való csatlakozáshoz. Opcionális tartozékok: Wi-Fi modul (EVA1MW), modem modul (EVA1MS és EVA1MM), ISO 15118 modul (EVA1M8), a töltésvezérlőre csatlakoztatható. Töltőállomás színe: Ház: Sötétszürke RAL 7016 és fekete RAL 9005, Előlap: Fehér RAL 9003. Méretek Sz x Ma x Mé: 317x529x153 mm, Tömeg: 7,5 kg, Anyag: UV-kezelt polikarbonát. IK10 ütésállóság, IP55 védettség, üzemi hőmérséklet -30 és 50°C között, tárolási hőmérséklet -40 és 80°C között, üzemi magasság max. 2000 m, relatív páratartalom 5–95%, energiafogyasztás max. 10 W. Földelési rendszer: TT, TN(S) vagy TN(C)(S), IT-kompatibilis a tápegységben található kiegészítő leválasztó transzformátorral. Normák és szabványok: CE, EV Kész, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 +8NF-4011, IEC-4011 61314.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A Bluetooth® a Bluetooth SIG, Inc. bejegyzett védjegye.

Figyelem!Erősáramú átfolyós vízmelegítő:Ennek a vízmelegítőnek a működéséhez nagyfeszültségű csatlakozó szükséges (háromfázisú váltakozó áramú csatlakozó).Az erősáramú átfolyós vízmelegítő csatlakoztatása és telepítése a hálózat üzemeltetőjének jóváhagyását igényli; ezenkívül ezt csak a hálózatüzemeltető vagy a hálózatüzemeltető telepítői listáján szereplő telepítő cég végezheti el.

Leírás

EVlink Pro AC fali doboz 2-es típusú aljzattal, redőnyökkel. Félig nyilvános garázsokban vagy parkolókban való használatra, beltéri vagy kültéri falra, EVlink állványra (EVA1PBS1 / EVA1PBS2) vagy fémkészletbe (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2) történő telepítésre. 3-as módú töltés az IEC 61851-1 szabvány szerint, 3 fázisú, maximális töltési teljesítménnyel 22 kW, 2-es típusú aljzat. Beépített 6 mA-es DC maradékáram-érzékeléssel (lehetővé teszi az A típusú maradékáram-védőkapcsoló használatát). Digitális bemenetek: 1 az ideiglenes áramkorláthoz, 1 az elhalasztott/felfüggesztett töltéshez, 1 az elektromos jármű jelenlétének érzékeléséhez. Hozzáférésvezérlés NFC / RFID olvasóval, 13,56 MHz-es NFC olvasó, kompatibilis az 1., 2., 4. és 5. típusú belépőkártyákkal. RFID olvasó: Megfelel az ISO/CEI 14443 A és B, valamint az ISO/CEI 15693 protokolloknak, Kompatibilis a Mifare Ultralight, Mifare Classic és Mifare Plus protokollokkal. Felhasználói információk és állapotüzenetek jól látható LED-íven keresztül, a fali doboz üzembe helyezése az eSetup alkalmazáson keresztül Bluetooth-on keresztül. Kommunikációs szabványok: Bluetooth, 2 Ethernet port (1 a láncba kötéshez), Modbus soros port, Modbus TCP, OCPP 1.6J a háttérrendszerhez és az EcoStruxure EV Charging Expert terheléskezelő rendszerhez való csatlakozáshoz. Opcionális tartozékok: Wi-Fi modul (EVA1MW), modem modul (EVA1MS és EVA1MM), ISO 15118 modul (EVA1M8), a töltésvezérlőre csatlakoztatható. Töltőállomás színe: Ház: Sötétszürke RAL 7016 és fekete RAL 9005, Előlap: Fehér RAL 9003. Méretek Sz x Ma x Mé: 317x529x153 mm, Tömeg: 7,5 kg, Anyag: UV-kezelt polikarbonát. IK10 ütésállóság, IP55 védettség, üzemi hőmérséklet -30 és 50°C között, tárolási hőmérséklet -40 és 80°C között, üzemi magasság max. 2000 m, relatív páratartalom 5–95%, energiafogyasztás max. 10 W. Földelési rendszer: TT, TN(S) vagy TN(C)(S), IT-kompatibilis a tápegységben található kiegészítő leválasztó transzformátorral. Normák és szabványok: CE, EV Kész, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 +8NF-4011, IEC-4011 61314.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A Bluetooth® a Bluetooth SIG, Inc. bejegyzett védjegye.

Figyelem!Erősáramú átfolyós vízmelegítő:Ennek a vízmelegítőnek a működéséhez nagyfeszültségű csatlakozó szükséges (háromfázisú váltakozó áramú csatlakozó).Az erősáramú átfolyós vízmelegítő csatlakoztatása és telepítése a hálózat üzemeltetőjének jóváhagyását igényli; ezenkívül ezt csak a hálózatüzemeltető vagy a hálózatüzemeltető telepítői listáján szereplő telepítő cég végezheti el.
