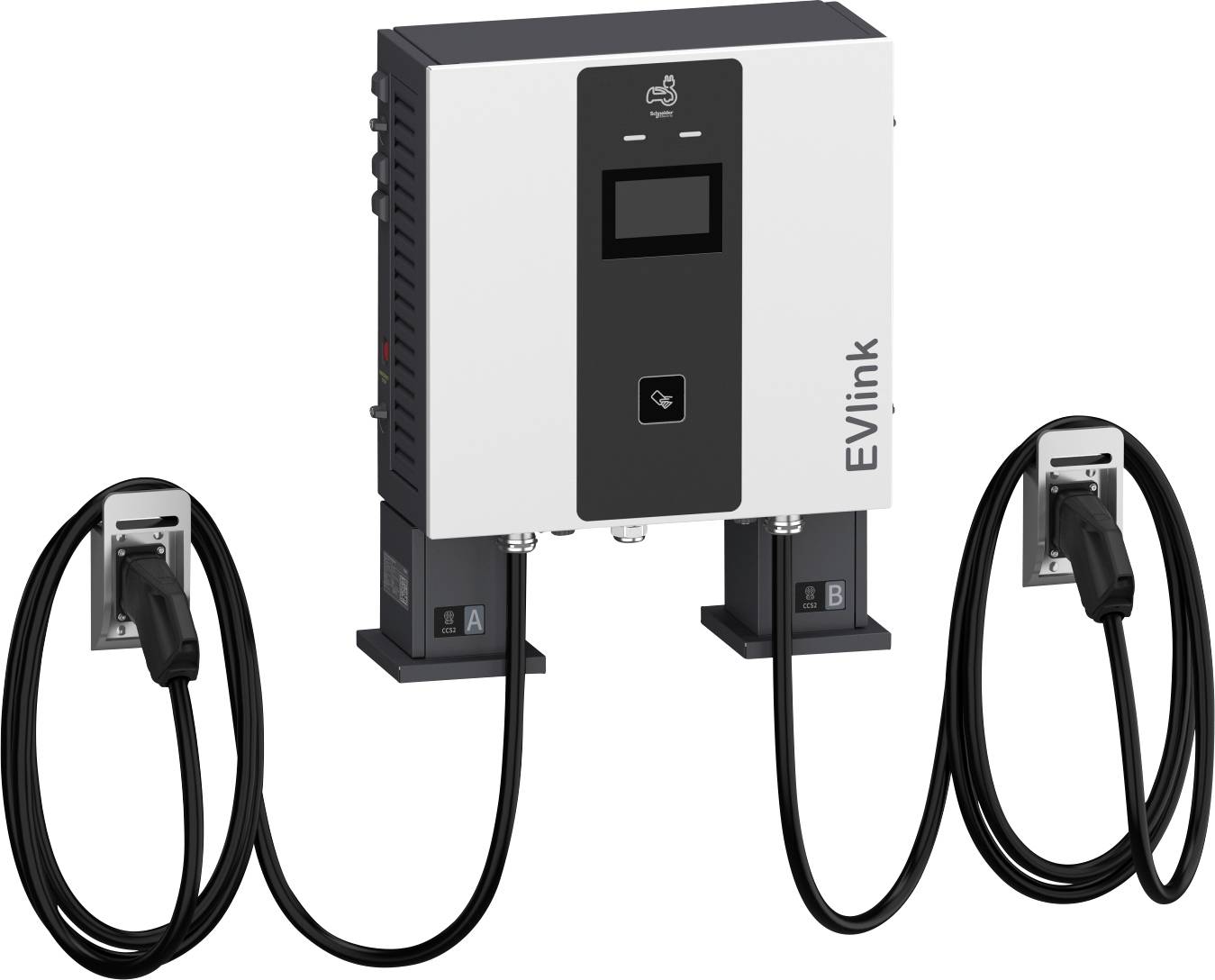

Schneider Electric EVD1S60TBBC7 Fali doboz 2. típus 60 kW RFID, NFC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (9 643 990 Ft / Darab)
11 270 990 Ft
-14 %
9 643 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Csatlakoztatható vezeték keresztmetszete: 35-35 mm²
- CEE aljzatok száma: 0
- A típusú maradékáram-védőkapcsolók száma: 2
- B típusú maradékáram-védőkapcsolók száma: 0
- Háztartási elektromos csatlakozók száma: 0
- CHAdeMO töltési csatlakozók száma: 0
- Nagy-Britanniai AC töltőpontok száma: 0
- DC töltőpontok száma (Egyesült Királyság): 0
- 1-es típusú töltőcsatlakozók száma: 0
- 1-es típusú CCS töltőcsatlakozók száma: 0
- 2-es típusú töltőcsatlakozók száma: 0
- 2-es típusú CCS töltőcsatlakozók száma: 2
- Töltőpontok száma: 2
- Töltőaljzatok száma az Egyesült Királyságban: 0
- 2-es típusú töltőaljzatok száma: 0
- 3-as típusú töltőaljzatok száma: 0
- Csatlakozás típusa a rendszer oldalán: 3 fázisú
- A csomag tartalmazza a backend-et: nem
- Alkalmazáson keresztüli kezelés és konfiguráció: nem
- DC hibaáram-érzékelés: nem
- Kalibrációs törvénynek megfelelő: nem
- Bemeneti feszültség: 380-415 V
- Töltési előzmények exportálása: igen
- Frekvencia: 50 Hz
- 5G vezeték nélküli szabvány: nem
- Dinamikus terheléskezelésre alkalmas: igen
- IFTTT támogatás elérhető: nem
- Amazon Alexa-kompatibilis: nem
- Apple HomeKit kompatibilis: nem
- Google Asszisztenssel kompatibilis: nem
- A töltőkábel rögzíthető a töltőállomáshoz: igen
- Max. DC kimeneti áram: 200 A
- Kijelzővel: igen
- Energiamérővel: igen
- Házi csatlakozódobozzal (HAK): nem
- Integrált RFID kártyaolvasóval: igen
- Kismegszakítóval: igen
- MID-kompatibilis energiamérővel: nem
- Kulcsos kapcsolóval: nem
- Szerelési típus: Fal
- NFC (közeli hatótávolságú kommunikáció): igen
- Nyílt Töltési Pont Protokoll (OCPP) verzió: 1.6
- Csatlakoztasd és töltsd (ISO 15118): nem
- Ütésállóság: IK10
- Kontaktor hegesztési érzékelése: nem
- Integrált statikus terheléskezelés: igen
- Hálózatba kapcsolható LAN-on keresztül: igen
- Wi-Fi-n keresztül hálózatba kapcsolható: igen
- Ház anyaga: Alumínium
- Termék típus
Fali doboz
- Autorizáció
RFID
NFC
- Töltő dugó
2. típus
- Töltési teljesítmény
60 kW
- Kábelhossz
7 m
IP55
IK10
nem
- Szélesség
802 mm
- Magasság
1037 mm
- Mélység
339 mm
- Névleges áram
200 A
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3763398 Schneider Electric EVD1S60TBBC7 Fali doboz 2. típus 60 kW RFID, NFC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3763398 Schneider Electric EVD1S60TBBC7 Fali doboz 2. típus 60 kW RFID, NFC
Leírás
EVlink Pro DC gyorstöltő 60 kW töltési teljesítménnyel és két jármű egyidejű töltésének lehetőségével. A fali töltődoboz automatikusan alkalmazkodik az egyes járművek tényleges töltési igényeihez, a teljes rendelkezésre álló töltési teljesítményt kihasználva minimalizálja a töltési időt. Két CCS2 csatlakozóval rendelkezik, mindegyikhez 7 m-es kábel tartozik, de kábelrendező rendszer nélkül. Kimeneti feszültség a töltési ponton: 150-1000 V DC, kimeneti áram: max. 200 A, teljesítménymodul mérete: 30 kW. Beépített rövidzárlat- és túlterhelésvédelem, valamint maradékáram-védőkapcsoló az egyenáramú csatlakozón, túlmelegedés elleni védelem, hőmérséklet-szabályozás, III. túlfeszültség-kategória. Elektromos járművek biztonságos töltéséhez az IEC61851-1 ed.3 és az IEC61851-23 szabványoknak megfelelően. Töltési engedélyezés RFID-kártyával, ISO/IEC 14443 A és B típusú, valamint ISO/IEC 15693 szabvány szerinti RFID-olvasóval, 1-es, 2-es, 4-es és 5-ös típusú címkékkel kompatibilis NFC-olvasóval. Olvasó támogatás: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (kártyák). Kezelés többnyelvű 7 hüvelykes LCD kijelzőn keresztül; elérhető nyelvek: német, angol, francia, spanyol, norvég; további nyelvek kérésre elérhetők. Kommunikáció a backend platformokkal és az Ecostruxure EV Charging Experttel OCPP1.6j-n keresztül, hálózati kapcsolat WLAN-on, 4G-n vagy Etherneten keresztül. Kommunikáció a járművel ISO15118/DIN700121 szabványon keresztül. Falra szerelhető töltőállomás kültéri telepítéshez, IP55 védettség, IK10 ütésállóság (IK08 a kijelzőhöz), 0,99 teljesítménytényező és 95%-os hatásfok névleges kimeneti teljesítményen. THDi max. 5%, 3 fázisú hálózati csatlakozás TT, TN-S/TN-CS és IT hálózathoz (kiegészítő leválasztó transzformátorral a tápegységen), hálózati feszültség 400V, bemeneti áram 115A. Méretek Sz x Ma x Mé: 1204 mm x 1303 mm x 339 mm, Tömeg: kb. 161 kg, Üzemi hőmérséklet -30 és 50°C között, Relatív páratartalom 5-95%, Üzemi magasság akár 2000 m. Ház anyaga: rozsdamentes acél, előlap színe: RAL 9003, hátlap és oldalsó panelek: PANTONE Black C. Szabványok és normák: IEC/EN 61851-1 – 3.0 kiadás, IEC/EN 61851-23 – 1.0 kiadás, IEC/EN 62196-1 és 62196-3, EMC EN 61000-6-2 – 2005-ös kiadás – EN 61000-6-4 – EMC A osztály. Rádió tanúsítvány. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13.1.1, Wi-Fi: EN 300328 V2.2.2 – EN 301897. EMC rádióberendezések. EN 301489-1 V2.2.0, RFID/NFC: EMV EN 301489-3 V2.1.1, 4G: EMV EN 301489-52 V1.1.0, WiFi: EMV EN 301489-17 V2.1.5.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
- Figyelem!Erősáramú átfolyós vízmelegítő:Ennek a vízmelegítőnek a működéséhez nagyfeszültségű csatlakozó szükséges (háromfázisú váltakozó áramú csatlakozó).Az erősáramú átfolyós vízmelegítő csatlakoztatása és telepítése a hálózat üzemeltetőjének jóváhagyását igényli; ezenkívül ezt csak a hálózatüzemeltető vagy a hálózatüzemeltető telepítői listáján szereplő telepítő cég végezheti el.
