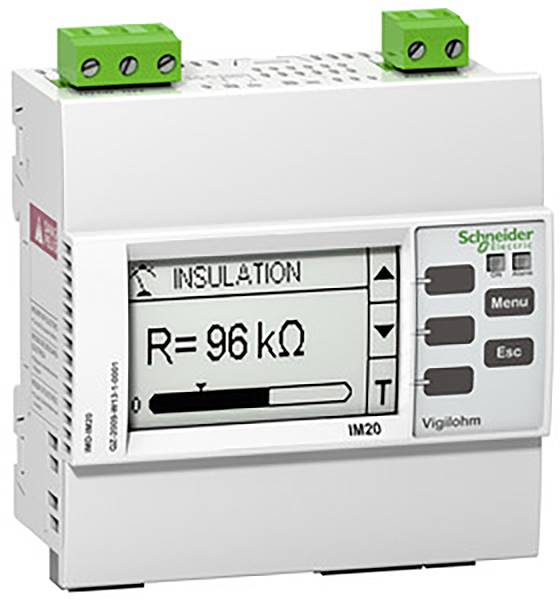

Schneider Electric IMD-IM20 IMD-IM20 Szigetelés felügyelő Relé kimenetek száma: 1

Ez az eszköz a Vigilohm termékcsalád része, amelyet a földeletlen tápegységek (IT-rendszerek) felügyeletére terveztek a telepítési és termékszabványoknak megfelelően. A szabványoknak megfelelően javasolt, hogy rendszereit szigetelésfigyelő eszközökkel (IMD) szereljék fel. Ez az eszköz közepes méretű AC, DC és ACDC rendszerek megfigyelésére szolgál korlátozott interferenciával. A hálózat szigetelési ellenállását méri alacsony frekvenciájú váltakozó áram táplálásával a hálózat és a föld között. A konfiguráció a telepítéstől függ. A beállítások a készülék előlapján, a HMI képernyőn keresztül végezhetők el. A riasztási küszöbértékek 0,5 kilohm és 500 kilohm között, valamint a riasztási késleltetések 0 és 7200 másodperc között állíthatók be. Felügyeli a hálózatokat 600 VAC-ig, amikor a nullavezetőhöz csatlakozik, 480 V-ig, ha a vonalhoz csatlakozik, és 345 VDC-ig, akár 70 mikrofaradig. A fekete-fehér képernyőn a szigetelési ellenállás 100 ohmtól 10 megaohmig, a kapacitás és az átmeneti hibák láthatók. Az automatikus teszt 5 óránként és szükség esetén automatikusan elindul. Ha a rendszer szigetelési ellenállása a beállított küszöb alá esik, azaz földzárlat van, akkor az IMD kimeneti relén keresztül riasztás indul. Ha nem észlel hibát, a riasztás törlődik, és a riasztásrelé visszaáll a normál működésre. A készülék táplálható 110 VAC - 415 VAC vagy 125 V DC - 250 V DC forrásról, mindezt plusz-mínusz 15%-os tűréshatárral. Ez a termék lehet DIN-sínre szerelhető vagy süllyesztve, és rendelkezik egy lezáró bemenettel is. Az első védelmi osztály IP52, a hátsó IP20 és a túlfeszültség kategória III. A felügyeleti eszköz RS485 kommunikációs interfésszel van felszerelve Modbus protokollal.

Ez a szöveg gépi fordítással készült.
