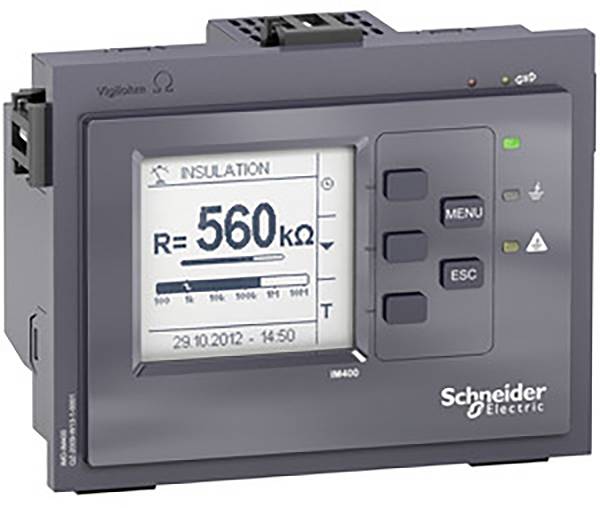

Schneider Electric IMD-IM400 IMD-IM400 Szigetelés felügyelő Relé kimenetek száma: 1

Ez az eszköz a Vigilohm termékcsalád része, amelyet a földeletlen tápegységek (IT-rendszerek) felügyeletére terveztek a telepítési és termékszabványoknak megfelelően. A szabványoknak megfelelően javasolt, hogy rendszereit szigetelésfigyelő eszközökkel (IMD) szereljék fel. Ez az eszköz nagy és problémás AC, DC és ACDC rendszerek felügyeletére szolgál. A hálózat szigetelési ellenállását méri alacsony frekvenciájú váltakozó áram táplálásával a hálózat és a föld között. A konfiguráció beállítása a telepítéstől függően történik. A beállítások a készülék előlapján, a HMI képernyőn vagy a kommunikációs porton keresztül végezhetők el. A hálózat típusához, a riasztási és előriasztási küszöbértékekhez, a riasztási késleltetéshez 0-tól 7200 másodpercig és egyebekhez kapcsolódó beállítások állnak rendelkezésre. Felügyeli a hálózatokat akár 830 VAC-ig, ha nullára van csatlakoztatva, 480 V-ig, ha vezetékre csatlakozik, és 480 VDC-ig, akár 500 mikrofaradig. A fekete-fehér képernyő 10-10 megohm szigetelési ellenállást, kapacitást és átmeneti hibákat képes megjeleníteni. Az automatikus teszt 5 óránként és szükség esetén automatikusan elindul. Ha a rendszer szigetelési ellenállása a beállított küszöb alá esik, azaz földzárlat van, akkor az IMD kimeneti relén keresztül riasztás indul. Ha nem észlel hibát, a riasztás törlődik, és a riasztásrelé visszaáll a normál működésre. A készülék táplálható 110 VAC - 440 VAC vagy 110 V DC - 440 V DC forrásról, mindezt plusz-mínusz 15%-os tűréshatárral. Ez a termék vízszintesen van felszerelve, pl. B. kapcsolószekrény ajtajában. Az első védelmi osztály IP5, a hátsó védelmi osztály IP20 és a túlfeszültség 300 V kategória III. A felügyeleti eszköz RS485 kommunikációs interfésszel van felszerelve Modbus protokollal.
