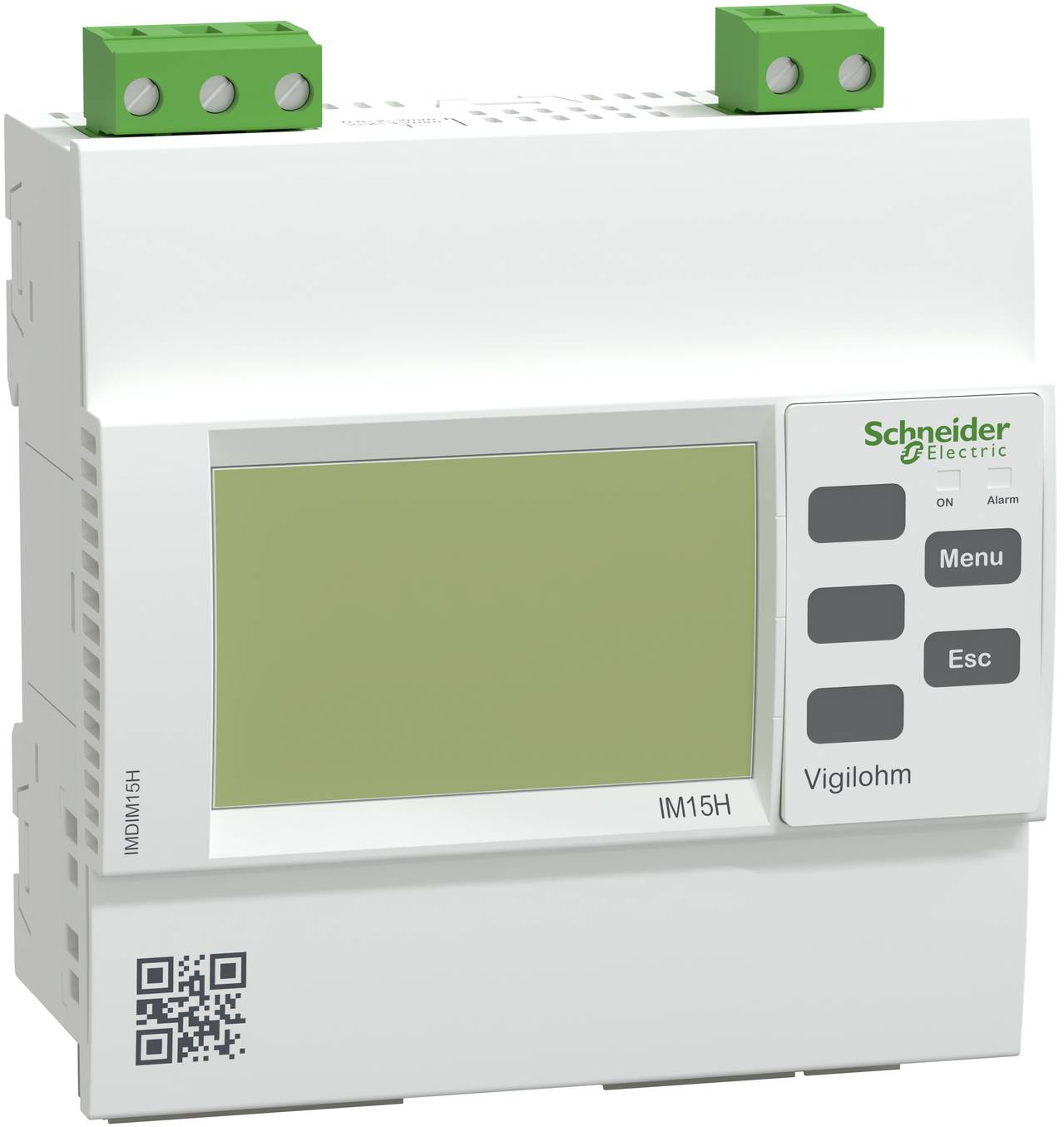

Schneider Electric IMDIM15H IMDIM15H Szigetelési felügyeleti relé

Ez az eszköz a Vigilohm sorozathoz tartozik, amelyet földeletlen/IT hálózatok felügyeletére terveztek a telepítési és termékszabványoknak megfelelően. Az IEC szabványok szerint az orvosi informatikai helyiségeket szigetelésfigyelő eszközökkel (IMD-kkel) kell felszerelni. Ez az eszköz orvosi informatikai AC, DC és ACDC rendszerek felügyeletére szolgál. A rendszer szigetelési ellenállását méri alacsony frekvenciájú váltakozó áramnak a hálózat és a föld közé juttatásával. A konfiguráció a készülék előlapjáról, a HMI képernyőn keresztül történik, az orvosi szabványoknak megfelelően. A beállítások az 50 kiloohm és 500 kiloohm közötti szigetelési riasztási küszöbértékekre, valamint a transzformátor túlmelegedésére és túlterhelésére vonatkozó riasztásokra vonatkoznak. Akár 230 VAC, 230 VDC feszültségű hálózatokat is felügyel az orvosi informatikai architektúrában, valamint az orvosi informatikai transzformátort is. A fekete-fehér képernyő 100 ohm és 10 megaohm közötti szigetelési ellenállást képes megjeleníteni. Az automatikus teszt 5 óránként és szükség esetén automatikusan elindul. Ha a rendszer szigetelési ellenállása a beállított küszöbérték alá esik, azaz földzárlat keletkezik, az IMD kimeneti relén keresztül 4 másodpercen belül riasztás történik. Amint már nem figyelnek további hibákat, a riasztás törlődik, és a riasztórelé visszaáll normál állapotba. A készülék tápellátása lehetséges 110 VAC és 230 VAC közötti váltakozó áramú forrásról vagy 125 VDC és 250 VDC közötti váltakozó áramú forrásról, mindegyik esetben plusz-mínusz 15%-os tűréshatárral. Ez a termék DIN sínre vagy falba süllyesztve is telepíthető. Az előlap IP52, a hátlap IP20 védettségi osztályú, túlfeszültségi kategóriája pedig III. A felügyeleti eszköz RS485 kommunikációs porttal és Modbus protokollal van felszerelve.
