Schneider Electric IMDMFLK1 Biztonságvizsgáló

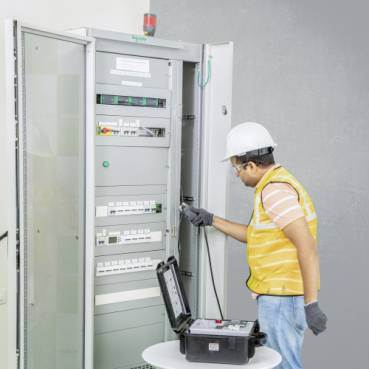

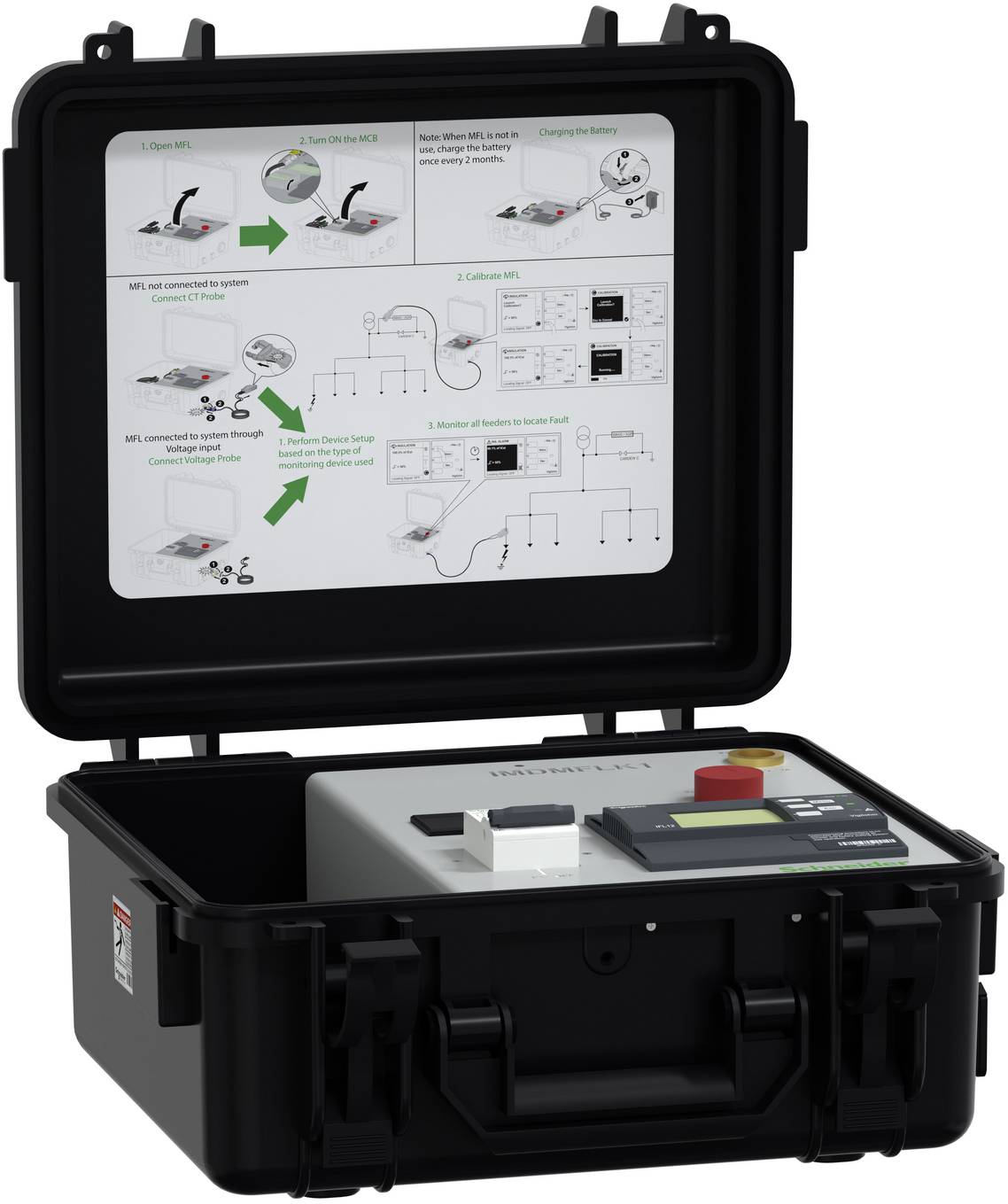

A mobil Vigilohm készlet a földeletlen/IT hálózatok állandó szigetelési hibáinak figyelésére és azonosítására szolgál a fő tápvezetéktől a töltési szintig. A mobil hibakereső 7 kg-ot nyom, 24 órás üzemidőt biztosító akkumulátorral rendelkezik, képernyővel, töltő- és csatlakozókábellel a megfelelő szondákhoz, valamint ki-/bekapcsolóval rendelkezik. A készlet a három speciális szigetelésfigyelő szonda (IMDCP15, IMDCP50 és IMDCP100) egyikével együtt működik, és a jelet az IM400 vagy az XM300 CPI biztosítja. Ezen szondák egyikét csatlakoztatni kell a készlethez a monitorozott terhelés ellenállásának és kapacitásának méréséhez és megjelenítéséhez. A kalibrálás alapértelmezés szerint a tápellátás pontjáról történik, és 45 másodpercet vesz igénybe, míg az összes többi mérés 20 másodpercen belül megtörténik, függetlenül attól, hogy kábelről vagy végterhelésről van szó. A három elérhető szonda sokoldalúan használható, lehetővé téve a felhasználó számára, hogy a földeletlen tápegységéhez (IT-rendszerekhez) legmegfelelőbb megoldást válassza. A készlet célja, hogy könnyen kezelhető és hordozható legyen különféle telepítésekhez, legyenek azok rövid vagy hosszú kábelekről, és egyszerű vagy összetett IT földelési telepítésekről. A mérés pontosságának biztosítása érdekében kérjük, vegye figyelembe, hogy az IMDMFLK1 készlethez és mérőfejhez IM400 vagy XM300 CPI jel szükséges. Lehetővé teszi egy maximum 20µF kapacitású hálózat monitorozását 1000V AC/DC bemeneti feszültség mellett, amikor nincs a hálózatra csatlakoztatva, vagy 440V AC/DC bemeneti feszültség mellett, amikor a hálózatra van csatlakoztatva. Az akkumulátor 24 órás üzemidőt biztosít 7 órás töltési idővel, 24 VDC segédfeszültséggel és 4 W energiafogyasztással. A szigetelésfigyelő készlet súlya 7 kg, hossza 340 mm, magassága 315 mm, szélessége pedig 160 mm. Az üzemi hőmérséklet -20°C és 45°C között mozog, és a készülék akár 95%-os, nem lecsapódó páratartalmat is elvisel. A tárolási hőmérséklet -20°C és 60°C között van, és a készlet maximum 3000 m tengerszint feletti magasságban használható. A burkolat fekete, míg a standard helymeghatározó szürke, és az értéket LCD képernyőn jeleníti meg. Az IMDMFLK1 az IEC61010-1, IEC61010-2 és EN61326 szabványok szerint tanúsított; III. kategóriájú eszköz, 2-es szennyezettségi fokkal. A készlet megfelelő használatához előzetesen azonosítani kellett az IM400, XM300 CPI vagy IFL (ha van ilyen) által okozott állandó hibát. A készletet ezután kalibrálni kell azon az ágon, ahol a hibát észlelték -40 másodperc-, majd ezt követően az alágakat egymástól függetlenül lehet monitorozni -20 másodperc-. Összességében a Vigilohm mobil hibakereső készlet három mérőkörből és a szigetelési hibakeresővel ellátott házból áll. És lehetővé teszi a szigetelési követelmények hatékony elhelyezését, függetlenül a földeletlen tápegység (IT rendszerek) összetettségétől. Ez a készlet alkalmas rövid vagy hosszú IT földelő hálózatokhoz, összetett vagy egyszerű hálózatokhoz, és lehetővé teszi a felhasználó számára, hogy annyi kimenetet kezeljen, amennyire szüksége van.
