Name: Schneider Electric PanelSeT TBS NSYTBS1397T Fali műszerdobozok 138 x 93 x 138 x 72 ABS Élénk szürke (RAL 7035) 2 db
Brand: Schneider Electric
SKU: 3333551
Availability: BackOrder

Téglalap alakú, átlátszó fekete elektronikai doboz lekerekített fehér sarkokkal, komponensek védelmére alkalmas.

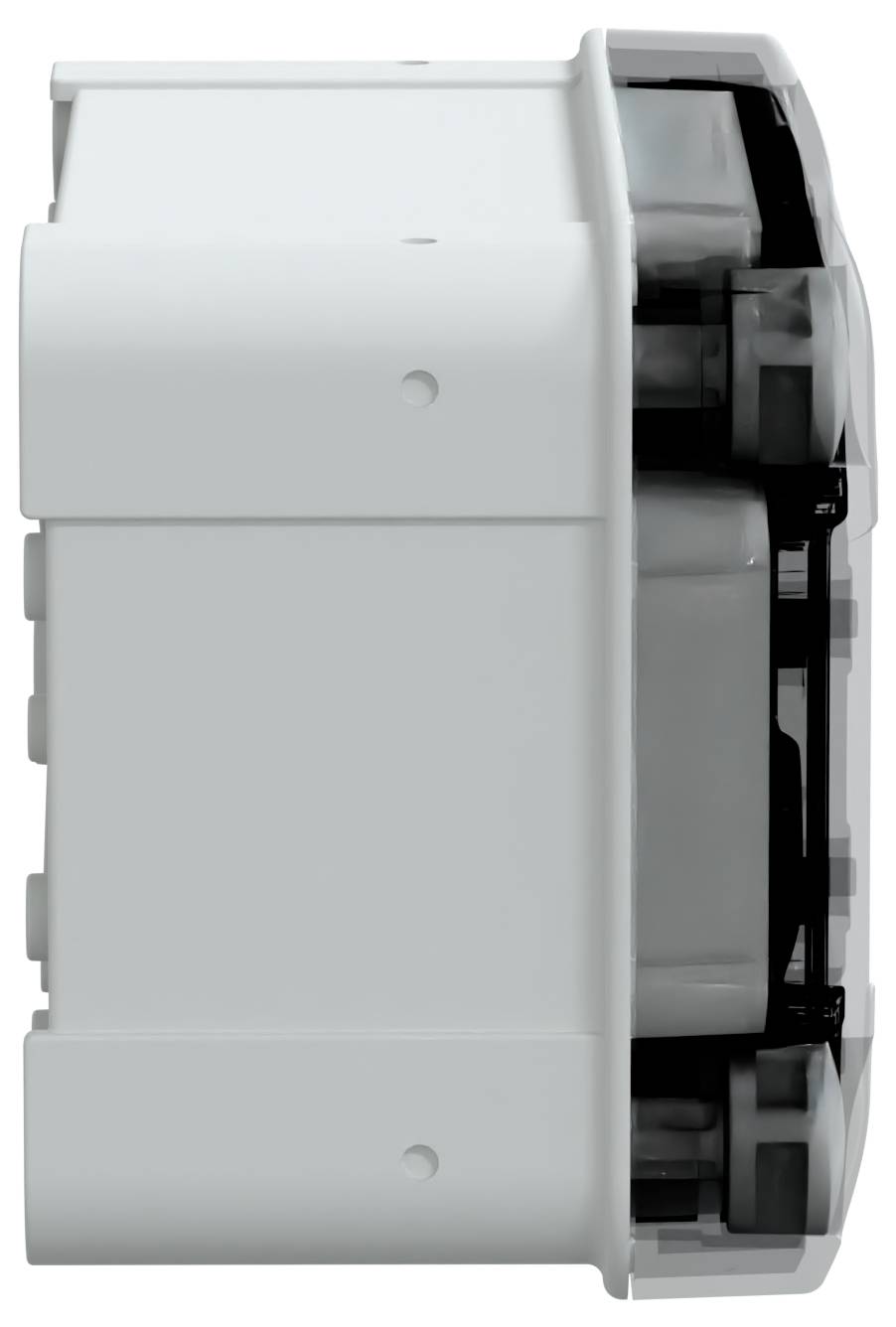

Egy fehér elektronikai eszköz oldalnézeti képe, amelyen téglalap alakú teste és több csatlakozóport látható.

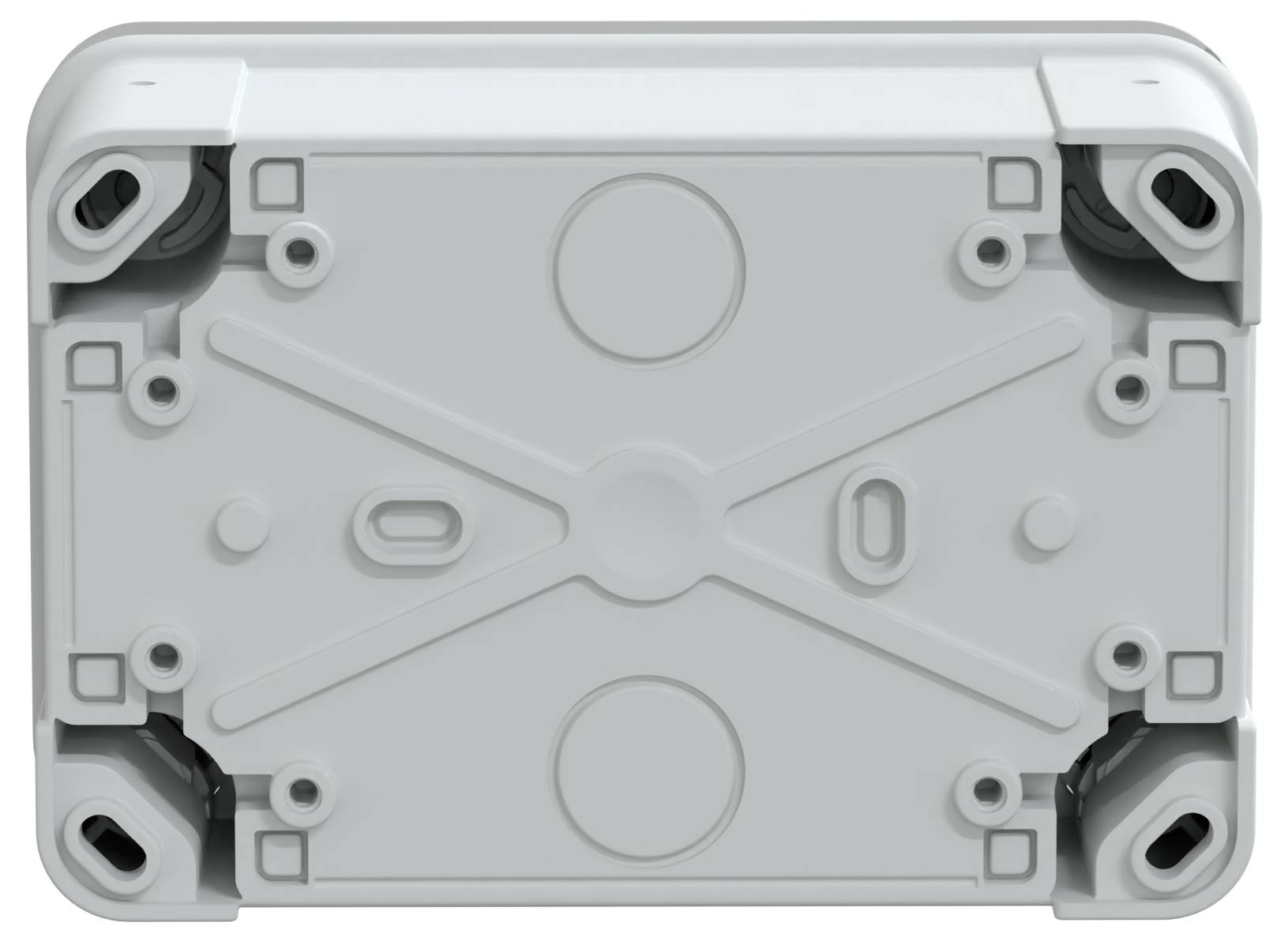

Egy téglalap alakú, szürke műanyag elektronikai ház lekerekített sarkokkal, csavarlyukakkal és felületén keresztmintázattal.

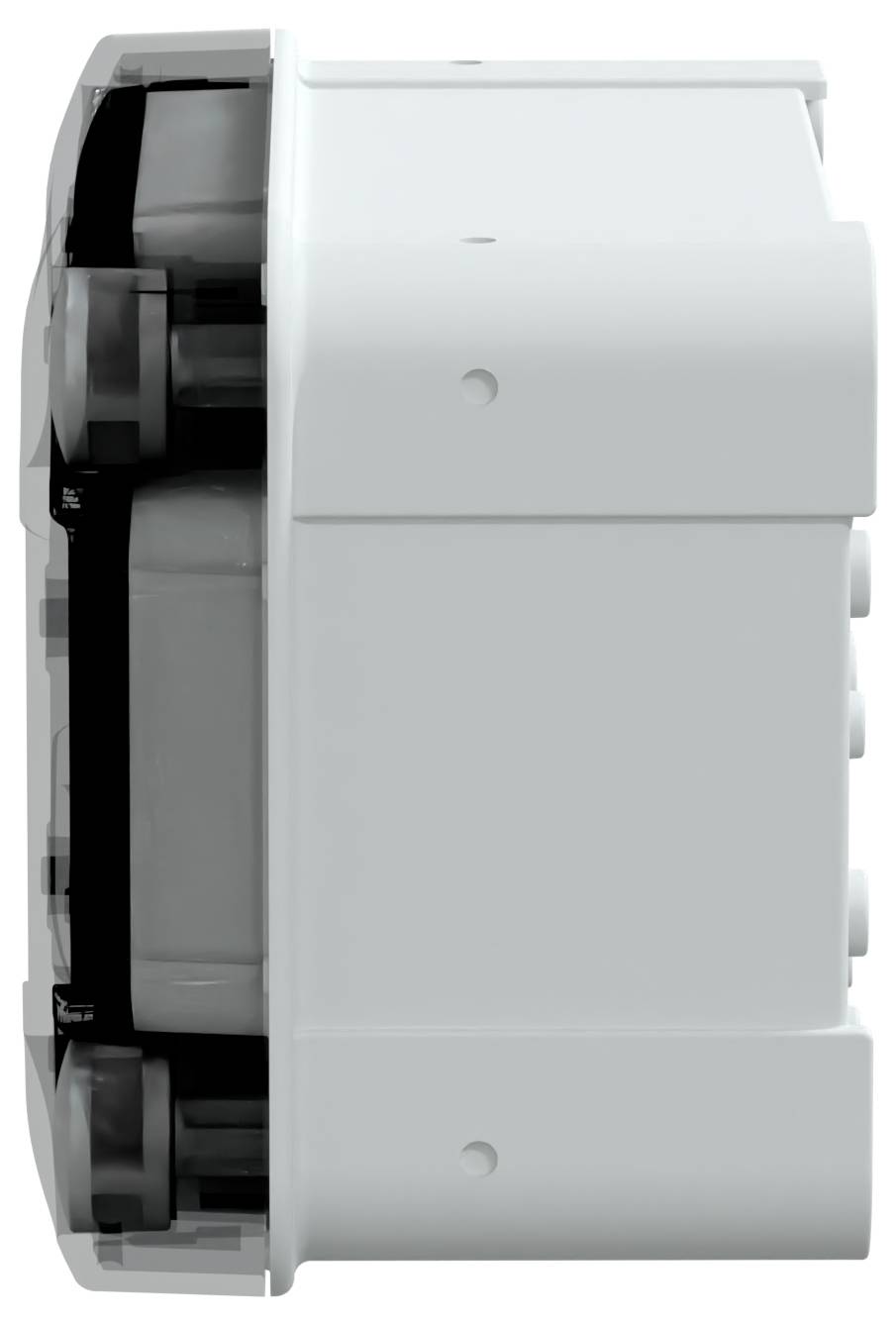

Egy kompakt, fehér eszköz oldalnézeti képe, téglalap alakú, lekerekített élekkel.

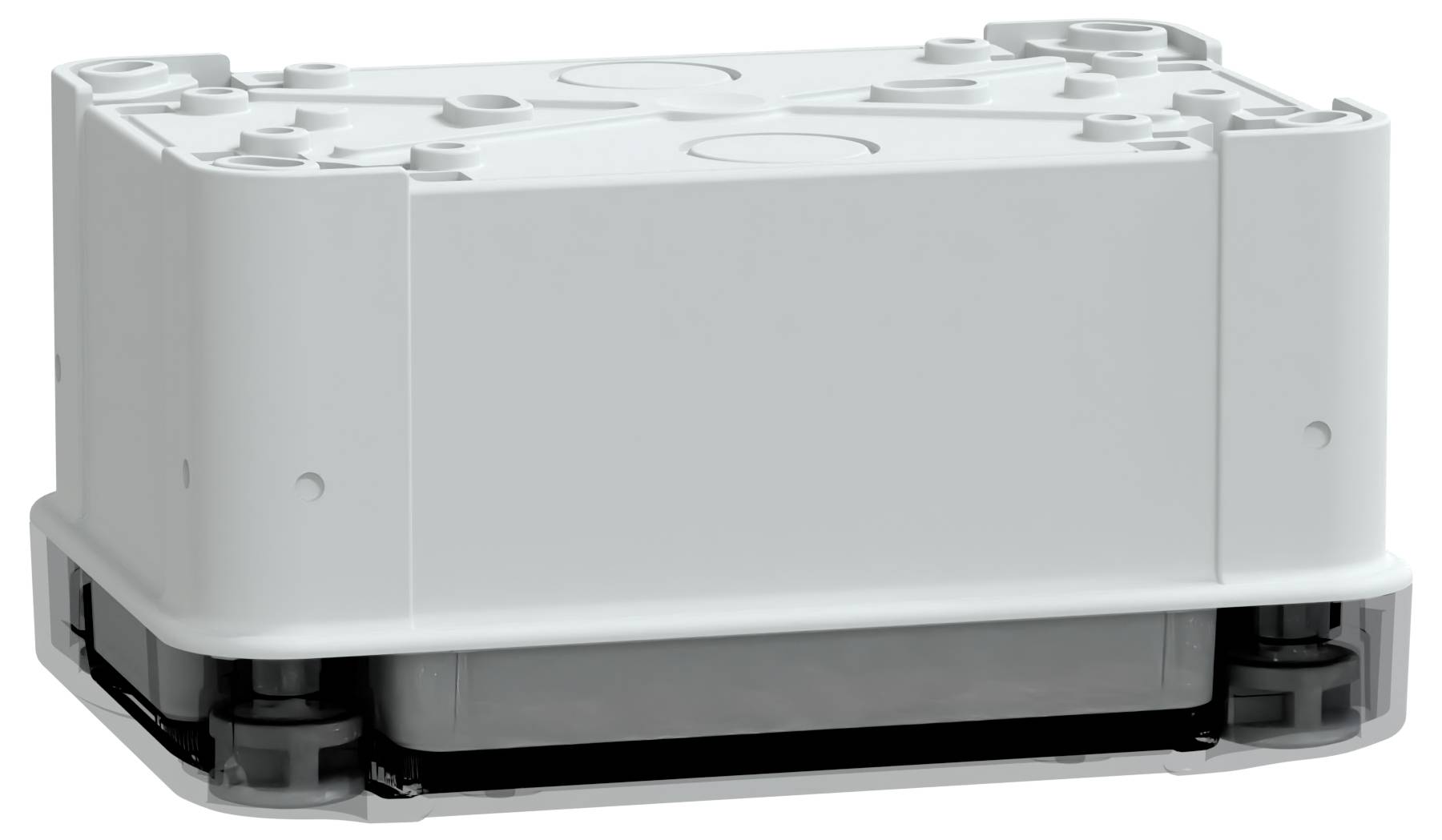

Lekerekített sarkú fehér műanyag téglalap alakú ház, amely egy sötét alapon nyugszik, valószínűleg elektromos komponensek védelmére szolgál.

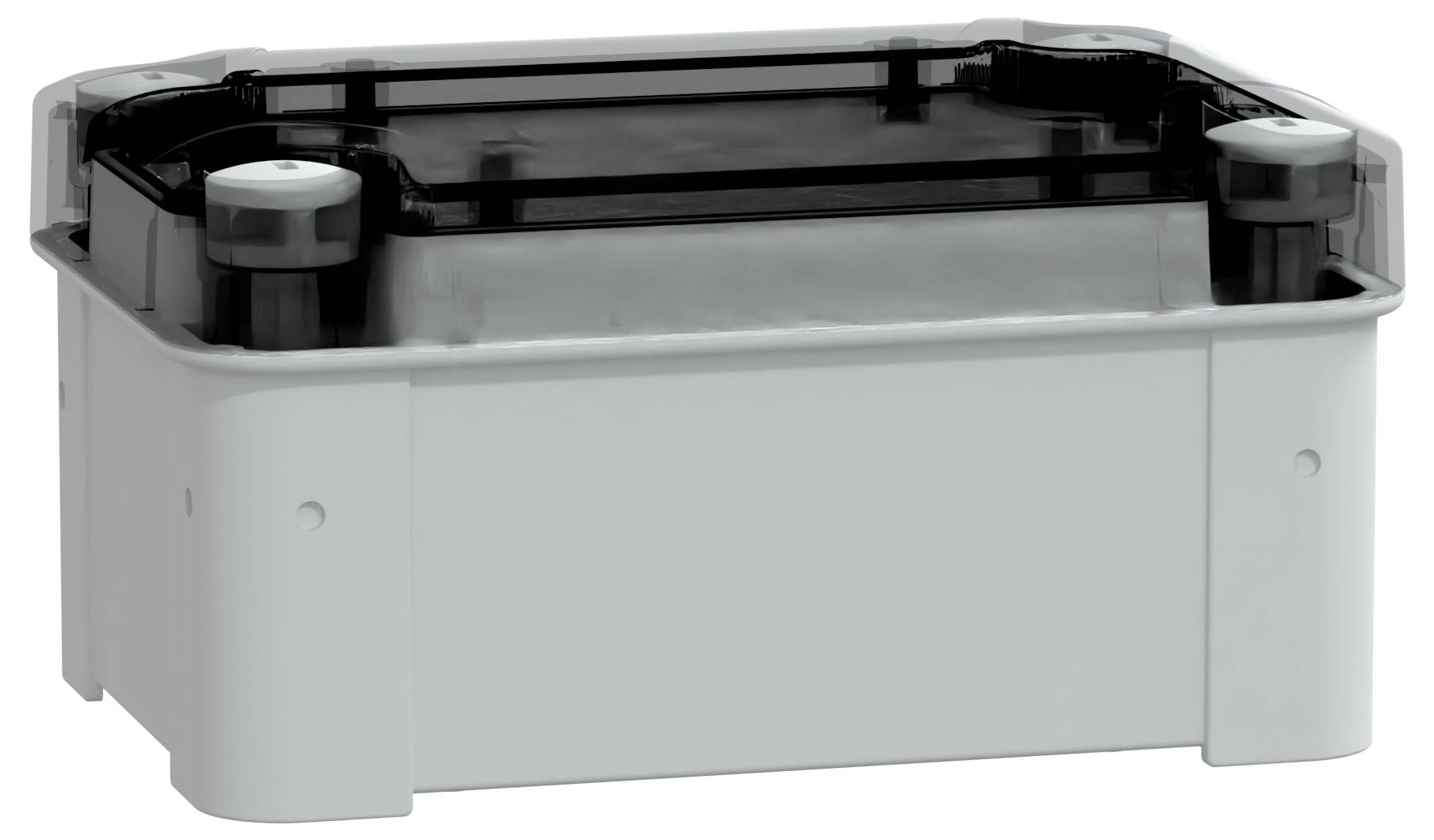

Egy téglalap alakú, szürke tároló átlátszó fekete tetővel, tárolási vagy rendszerezési célra tervezve, egyszerű és funkcionális formatervezéssel.

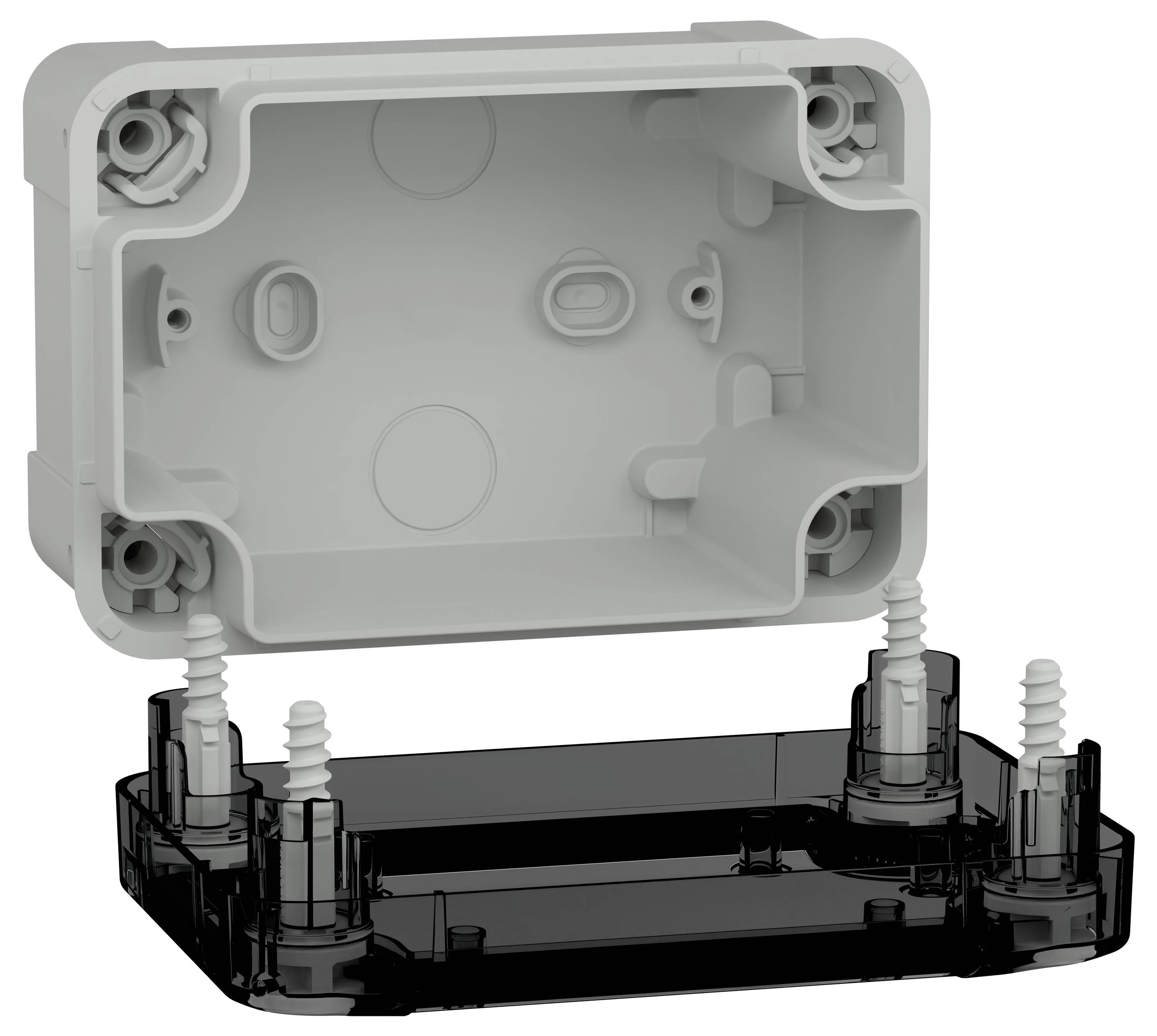

Egy szürke műanyag elektromos elosztódoboz levehető fedéllel, csavaros rögzítésű.

Schneider Electric PanelSeT TBS NSYTBS1397T Fali műszerdobozok 138 x 93 x 138 x 72 ABS Élénk szürke (RAL 7035) 2 db-7

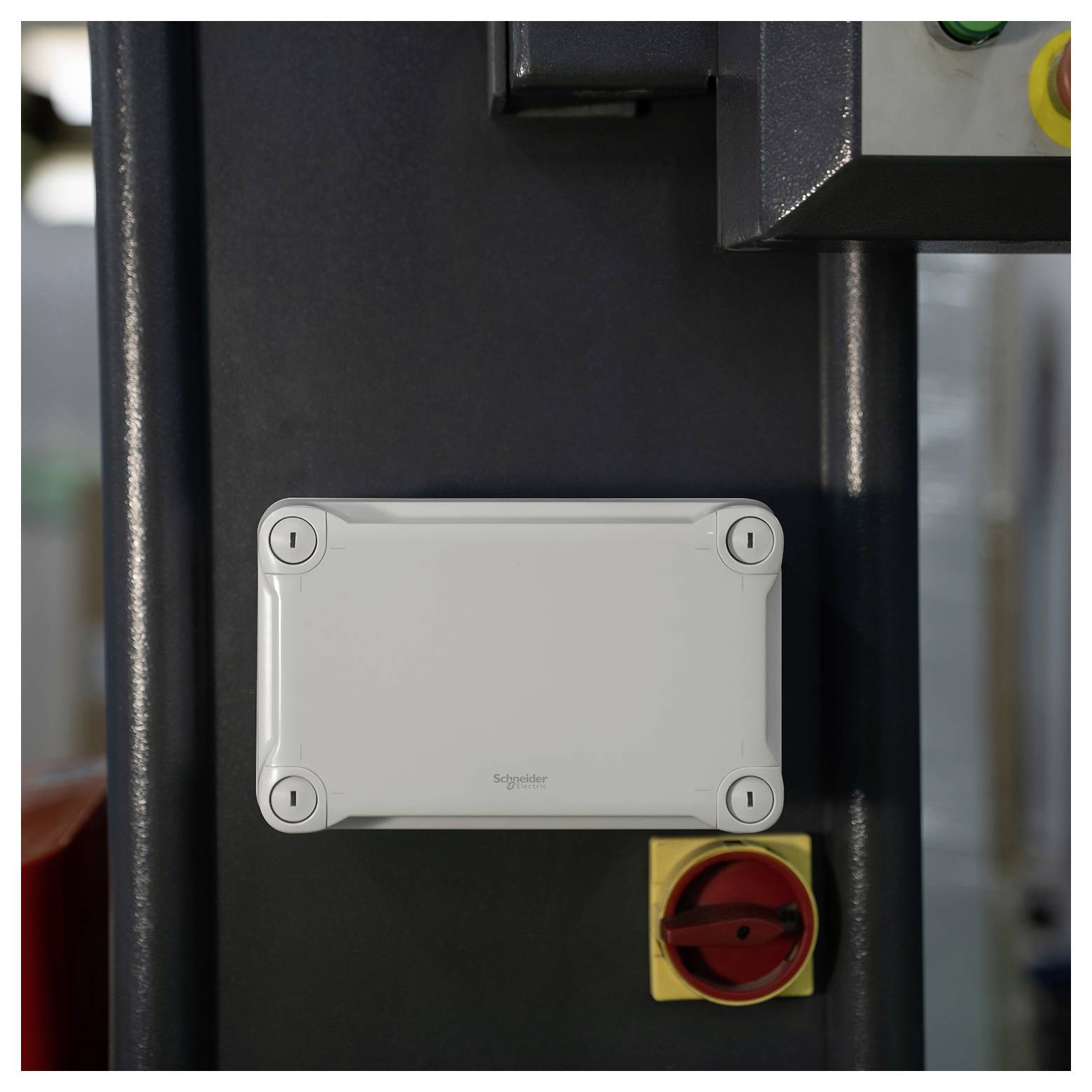

Schneider Electric PanelSeT TBS NSYTBS1397T Fali műszerdobozok 138 x 93 x 138 x 72 ABS Élénk szürke (RAL 7035) 2 db-8

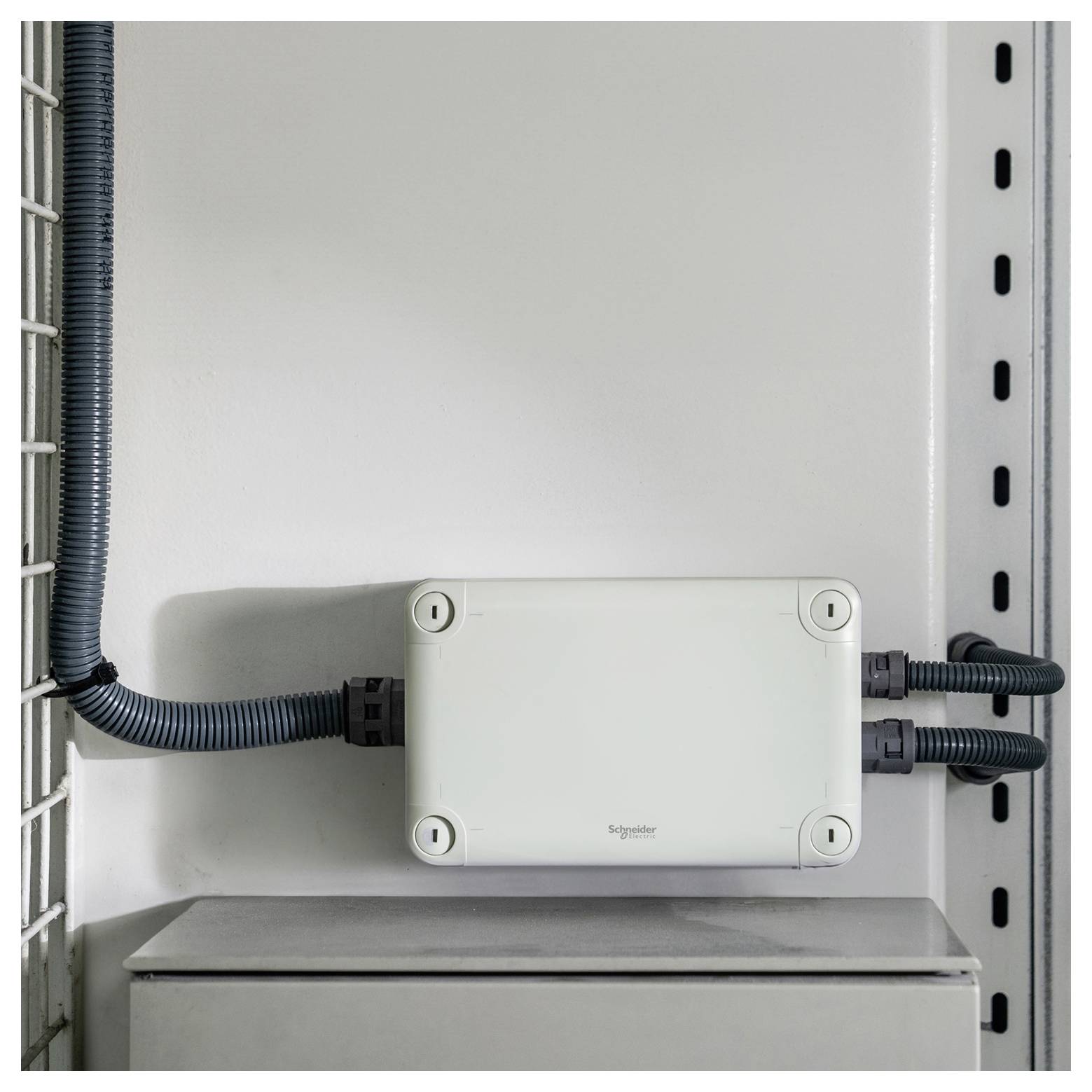

Schneider Electric PanelSeT TBS NSYTBS1397T Fali műszerdobozok 138 x 93 x 138 x 72 ABS Élénk szürke (RAL 7035) 2 db-9

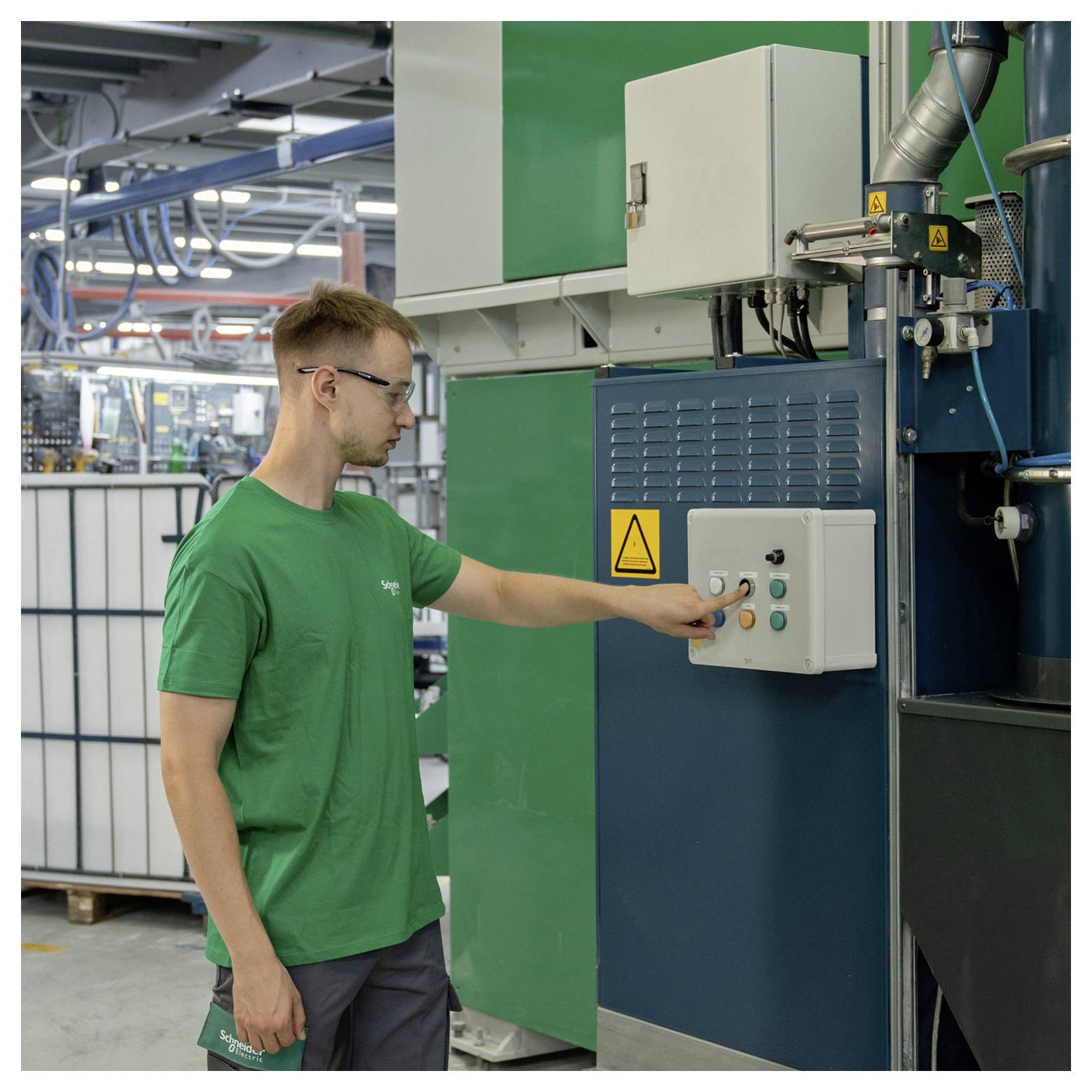

Schneider Electric PanelSeT TBS NSYTBS1397T Fali műszerdobozok 138 x 93 x 138 x 72 ABS Élénk szürke (RAL 7035) 2 db-10

Egy vízálló téglalap alakú kötődoboz átlátszó tetővel, méretezve 138 mm x 93 mm x 72 mm (5,4 hüvelyk x 3,7 hüvelyk x 2,8 hüvelyk).

1/12

Termék típus

Fali műszerdobozok

Anyag

ABS

Védelmi típus

IP66

Szélesség

93 mm

Magasság

138 mm

Szállítás: 11. 24. [K.]

Szám (csomagméret 2 db)

Min.: 2

Többszörös: 2

Összesen (5990Ft / Darab)

11 980 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Schneider Electric PanelSeT TBS NSYTBS1397T - ABS ház átlátszó bevonattal Fedél H20, Ma 138xSz 93xMé 72mm, IP66, IK07

Az ABS ház könnyen felszerelhető, 3 rögzítési lehetőséggel
Védettség: IP66.
Ütésállóság: IK07
Kis és szerelési tartozékokkal együtt
Szerelőlappal vagy DIN sínnel
45%-ban újrahasznosított ABS műanyagból készült

Műszaki adatok

Termék típus: Fali műszerdobozok

Jellemzők: Szerelőlappal

Anyag: ABS

: IP66

Gyártói szín: Élénk szürke (RAL 7035)

Hossz: 138 mm

Szélesség: 93 mm

Magasság: 138 mm

Méretmegadás: 138 × 93 × 72 mm

Súly: 0.23 kg

Tartalom: 2 db

Gyártói szám: PanelSeT TBS

Méret: (H x Sz x Ma) 138 x 93 x 138 mm

Gyártói szám: NSYTBS1397T

Mélység: 72 mm

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Hossz ill. mélység

Szélesség

Tartalom

Méret

Magasság

Termék típus

Schneider Electric PanelSeT TBS NSYTBS1397T Fali műszerdobozok 138 x 93 x 138 x 72 ABS Élénk szürke (RAL 7035) 2 db

Rendelési szám:3333551

Szállítás: 11. 24. [K.]

Conrad Electronic

Jelenlegi termék

138 mm

93 mm

2 db

(H x Sz x Ma) 138 x 93 x 138 mm

138 mm

Fali műszerdobozok

Min.: 2

Többszörös: 2

5990Ft^*

Schneider Electric PanelSeT TBS NSYTBS111113H Fali műszerdobozok 116 x 116 x 133 ABS Élénk szürke (RAL 7035) 2 db darab

Rendelési szám:1876142

Szállítás: 11. 24. [K.]

Conrad Electronic

133 mm

116 mm

2 db

(Sz x Ma x Mé) 116 x 116 x 133 mm

116 mm

Fali műszerdobozok

Min.: 1

Többszörös: 1

13 990 Ft^*

Schneider Electric PanelSeT TBS NSYTBS1176 Fali műszerdobozok 116 x 74 x 116 x 62 ABS Élénk szürke (RAL 7035) 5 db darab

Rendelési szám:1876315

Szállítás: 11. 2. [H.]

Conrad Electronic

116 mm

74 mm

5 db

(H x Sz x Ma) 116 x 74 x 116 mm

116 mm

Fali műszerdobozok

Min.: 1

Többszörös: 1

11 990 Ft^*

Schneider Electric PanelSeT TBS NSYTBS1179H Fali műszerdobozok 116 x 116 x 74 x 94 ABS Élénk szürke (RAL 7035) 3 db

Rendelési szám:1876143

Szállítás: 11. 24. [K.]

Conrad Electronic

116 mm

3 db

(H x Sz x Ma) 116 x 116 x 74 mm

74 mm

Fali műszerdobozok

Min.: 1

Többszörös: 1

16 990 Ft^*

Schneider Electric PanelSeT TBS NSYTBS1397 Fali műszerdobozok 93 x 138 x 72 ABS Élénk szürke (RAL 7035) 2 db darab

Rendelési szám:1876494

Szállítás: 11. 2. [H.]

Conrad Electronic

72 mm

93 mm

2 db

(Sz x Ma x Mé) 93 x 138 x 72 mm

138 mm

Fali műszerdobozok

Min.: 1

Többszörös: 1

7190Ft^*

Schneider Electric PanelSeT TBS NSYTBS16128 Fali műszerdobozok 121 x 164 x 87 ABS Élénk szürke (RAL 7035) 2 db darab

Rendelési szám:1876316

Szállítás: 10. 20. [K.]

10 készletConrad Electronic

87 mm

121 mm

2 db

(Sz x Ma x Mé) 121 x 164 x 87 mm

164 mm

Fali műszerdobozok

Min.: 1

Többszörös: 1

7690Ft^*

Schneider Electric PanelSeT TBS NSYTBS16128T Fali műszerdobozok 121 x 164 x 87 ABS Élénk szürke (RAL 7035) 2 db

Rendelési szám:1876317

Szállítás: 11. 2. [H.]

Conrad Electronic

87 mm

121 mm

2 db

(Sz x Ma x Mé) 121 x 164 x 87 mm

164 mm

Fali műszerdobozok

Min.: 1

Többszörös: 1

11 990 Ft^*

Schneider Electric PanelSeT TBS NSYTBS191210H Fali műszerdobozok 192 x 121 x 192 x 105 ABS Élénk szürke (RAL 7035) 2 db darab

Rendelési szám:1876496

Szállítás: 11. 2. [H.]

Conrad Electronic

192 mm

121 mm

2 db

(H x Sz x Ma) 192 x 121 x 192 mm

192 mm

Fali műszerdobozok

Min.: 1

Többszörös: 1

13 990 Ft^*

Schneider Electric PanelSeT TBS NSYTBS191210HT Fali műszerdobozok 121 x 192 x 105 ABS Élénk szürke (RAL 7035) 2 db

Rendelési szám:1876318

Szállítás: 11. 2. [H.]

Conrad Electronic

105 mm

121 mm

2 db

(Sz x Ma x Mé) 121 x 192 x 105 mm

192 mm

Fali műszerdobozok

Min.: 1

Többszörös: 1

14 990 Ft^*

Schneider Electric PanelSeT TBS NSYTBS19128T Fali műszerdobozok 192 x 121 x 192 x 87 ABS Élénk szürke (RAL 7035) 2 db darab

Rendelési szám:1876319

Szállítás: 11. 24. [K.]

Conrad Electronic

192 mm

121 mm

2 db

(H x Sz x Ma) 192 x 121 x 192 mm

192 mm

Fali műszerdobozok

Min.: 1

Többszörös: 1

19 990 Ft^*

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3333551 Schneider Electric PanelSeT TBS NSYTBS1397T Fali műszerdobozok 138 x 93 x 138 x 72 ABS Élénk szürke (RAL 7035) 2 db

Leírás

Megbízható minőség ipari felhasználásra. A PanelSeT TBS szekrénysorozatot ipari beltéri területeken való használatra tervezték, ahol nincsenek speciális higiéniai követelmények. Megfelel az IEC 62208:2023 szabványnak a kisfeszültségű kapcsolóberendezések üres tokozataira vonatkozóan. Ezenkívül a gyártó a maximális biztonság és a szabványoknak való megfelelés érdekében tesztösszefoglalót és megfelelőségi tanúsítványt is biztosít az elvégzett tervezési tesztek alapján. Rugalmas kombinációk – minden alkalmazáshoz tökéletesen illeszkedik. A precíz gyártásnak köszönhetően a házak pontosan megfelelnek a katalógusban szereplő méreteknek. Kifinomult kialakítása lehetővé teszi a sokoldalú tartozékokkal való kombinálást és a rugalmas alkalmazkodást a különböző telepítési helyzetekhez – ideális az egyedi projektek követelményeihez. Újrahasznosított műanyag – robusztus, fenntartható, megfelel a szabványoknak. A PanelSeT TBS házak ABS műanyagból készülnek, legalább 45%-ban újrahasznosított (ipari utáni) tartalommal. -25 °C és +60 °C közötti hőmérsékletre tervezték őket, izzószálas ellenállással rendelkeznek 650 °C-ig (az IEC 60695-2-11 szabvány szerint), és ütésállóak az IK07 szabvány szerint (az IEC 62262 szabvány szerint). A házak IP66 (IEC 60529) védettségi osztályúak és II. szigetelési osztályúak (IEC 61140).

Intelligens részletek a mindennapi összeszerelési munkákhoz
RAL 7035 színben, opcionálisan átlátszó fedéllel – látható szerelésekhez is alkalmas
A fedél a tömítési területen kívül 4 db rögzítő műanyag csavarral rögzíthető
Szerszám nélküli összeszerelés és szétszerelés lapos csavarhúzóval lehetséges
Megerősített élek az alapon és a fedélen a nagyobb stabilitás érdekében
Opcionálisan zárható – a nagyobb biztonság érdekében
A kábeltömítések könnyen integrálhatók
Könnyen cserélhető fedél sérülés vagy tervezési változás esetén
Rugalmas rögzítés – minden telepítési helyzethez alkalmas

A házak háromféleképpen szerelhetők fel:
1. Négy sarokcsatornán keresztül a tömítési területen kívül (138 × 93 × 72 mm-től)
2. Két vagy négy hátsó nyíláson keresztül
3. Szerelőkonzolok használata (116 × 116 × 62 mm-től)

Digitális tervezési támogatással Minden TBS szekrényhez átfogó műszaki dokumentációt mellékelünk: környezetvédelmi tanúsítványokat (PEP, RoHS), valamint 2D, 3D és CAD fájlokat, amelyek kompatibilisek a SEE ELECTRICAL, ETAP, EPLAN és WSCAD szabványokkal – a tervezésbe való zökkenőmentes integráció érdekében.

Ez a szöveg gépi fordítással készült.
