Schneider Electric PanelSeT TBS NSYTBS16128 Fali műszerdobozok 121 x 164 x 87 ABS Élénk szürke (RAL 7035) 2 db darab vásárlása

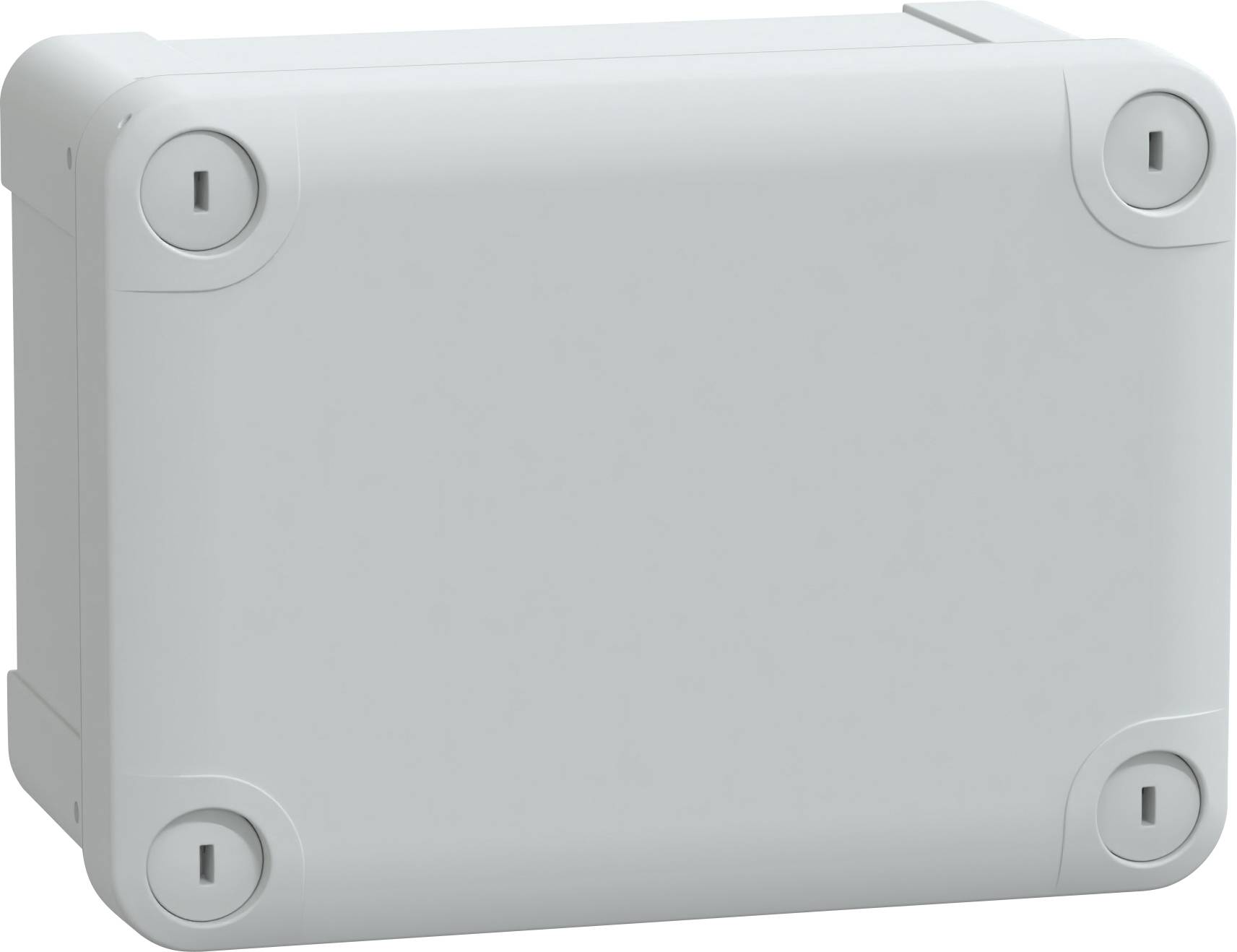

Egy téglalap alakú szürke műanyag ház lekerekített sarkokkal, amelynek mindegyik sarkán négy kerek csavarfedél található.

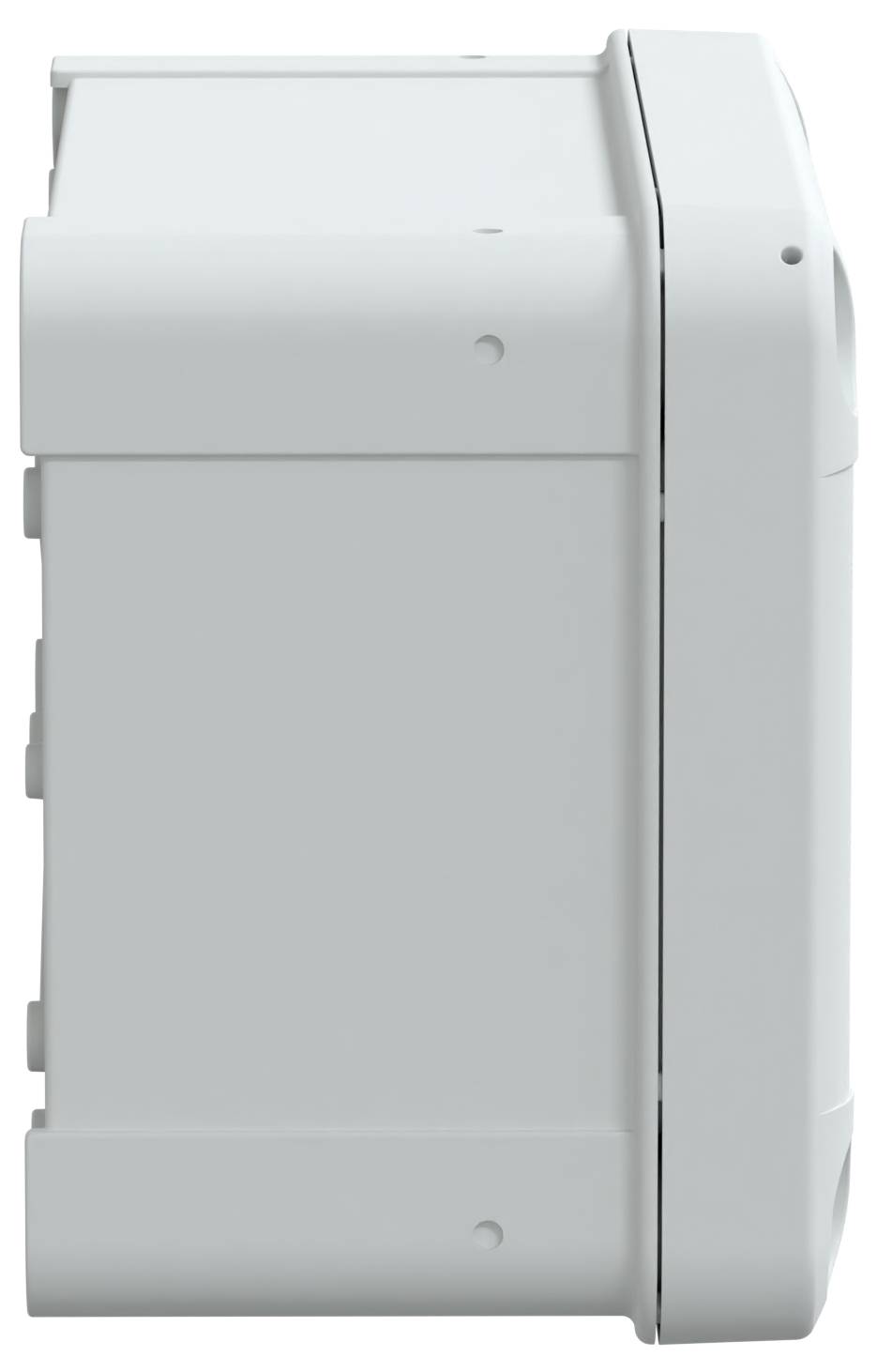

Egy fehér műanyag dobozház oldalnézete, amelyen láthatók a nyílások és a csavarok, elektronikai eszközök vagy vezetékcsatlakozások burkolására használva.

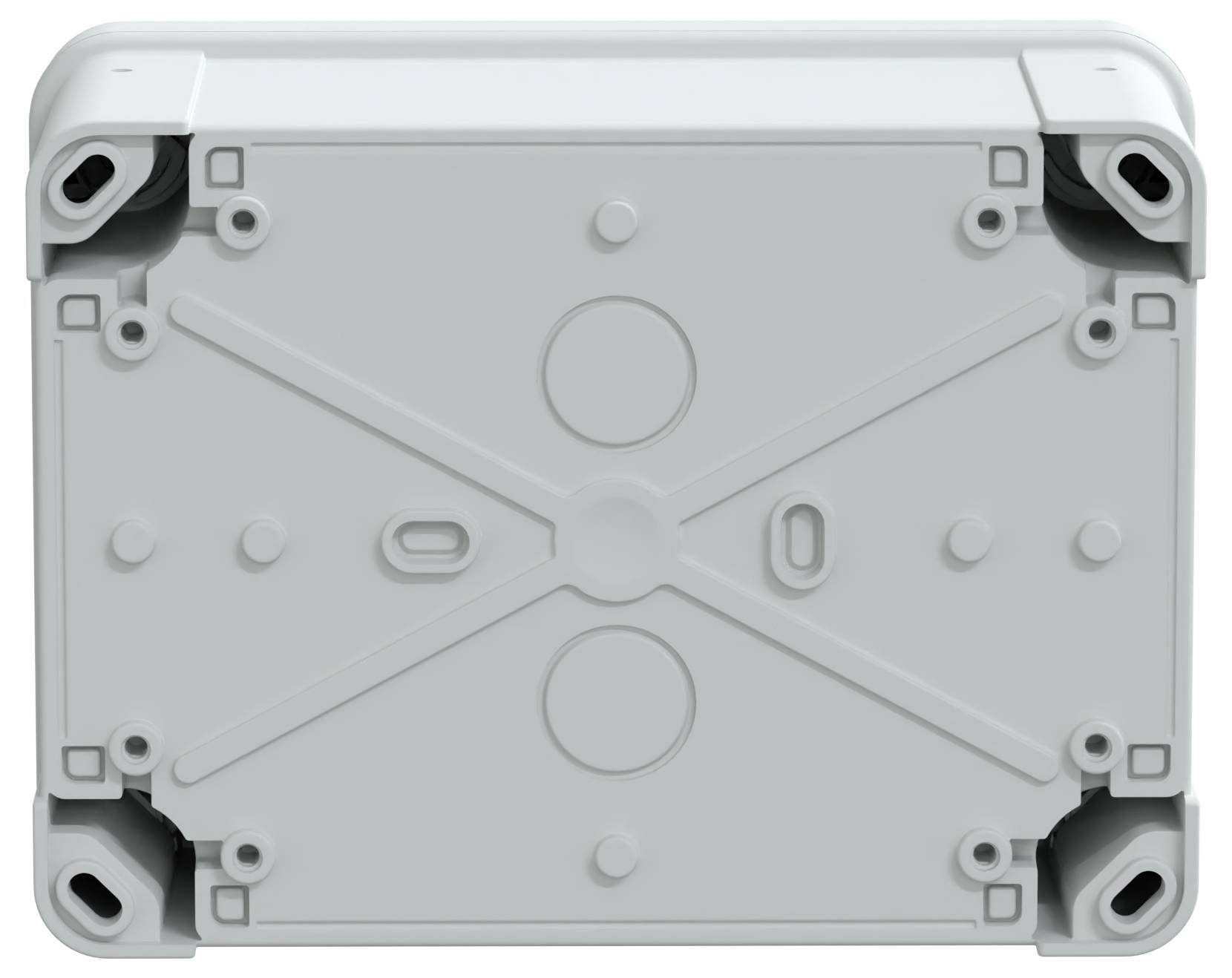

Egy téglalap alakú, világosszürke elektromos elosztódoboz lekerekített sarkokkal és több furattal a rögzítéshez vagy kábelek bevezetéséhez egy sík felületen.

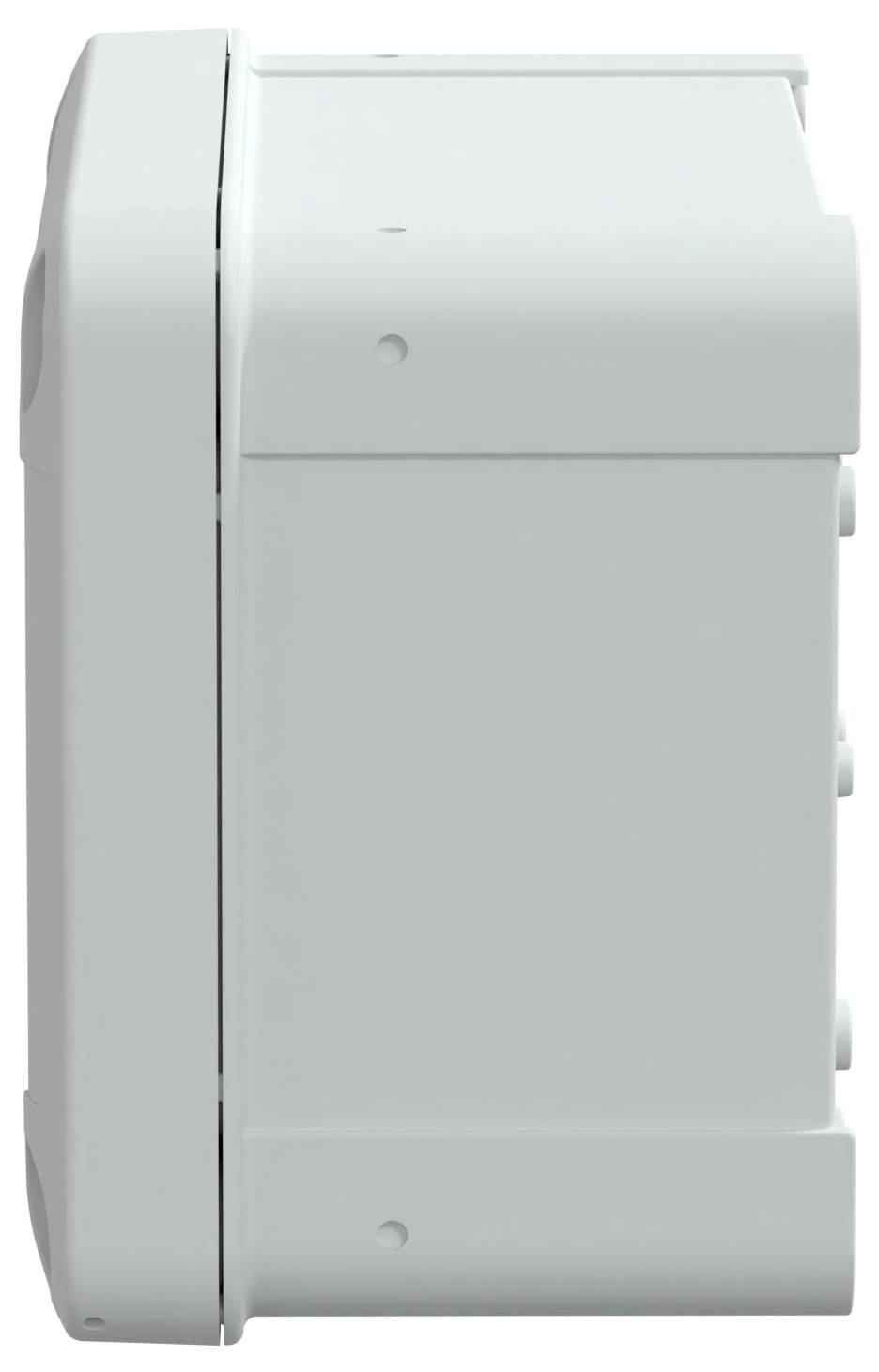

Fehér, téglalap alakú, fali felszerelésű doboz sima felülettel és lekerekített élekkel, valószínűleg egy elektronikai eszköz háza vagy burkolata.

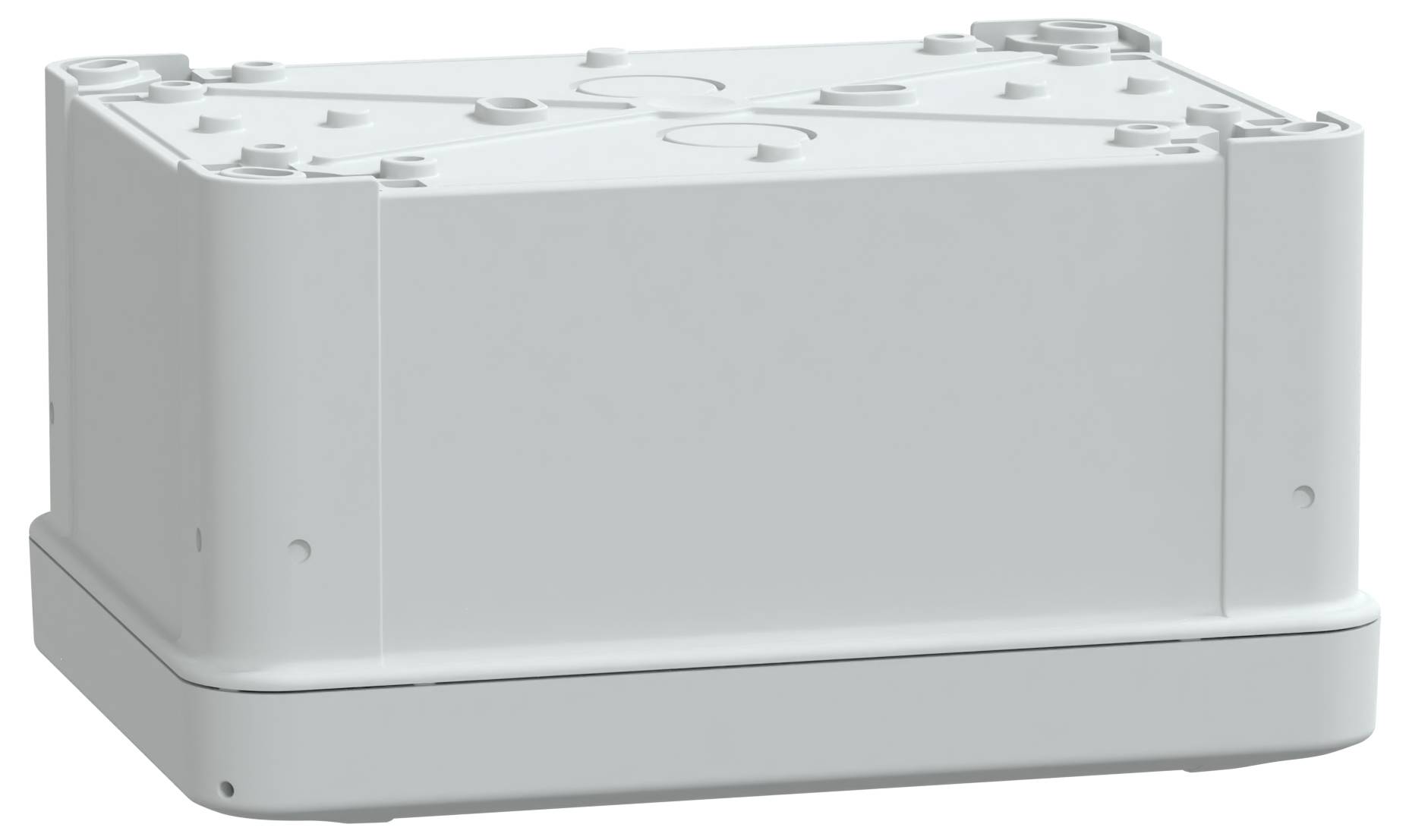

Egy fehér, téglalap alakú műanyag elosztódoboz, amely több csavarfurattal rendelkezik a tetején, elektromos csatlakozások elhelyezésére használatos.

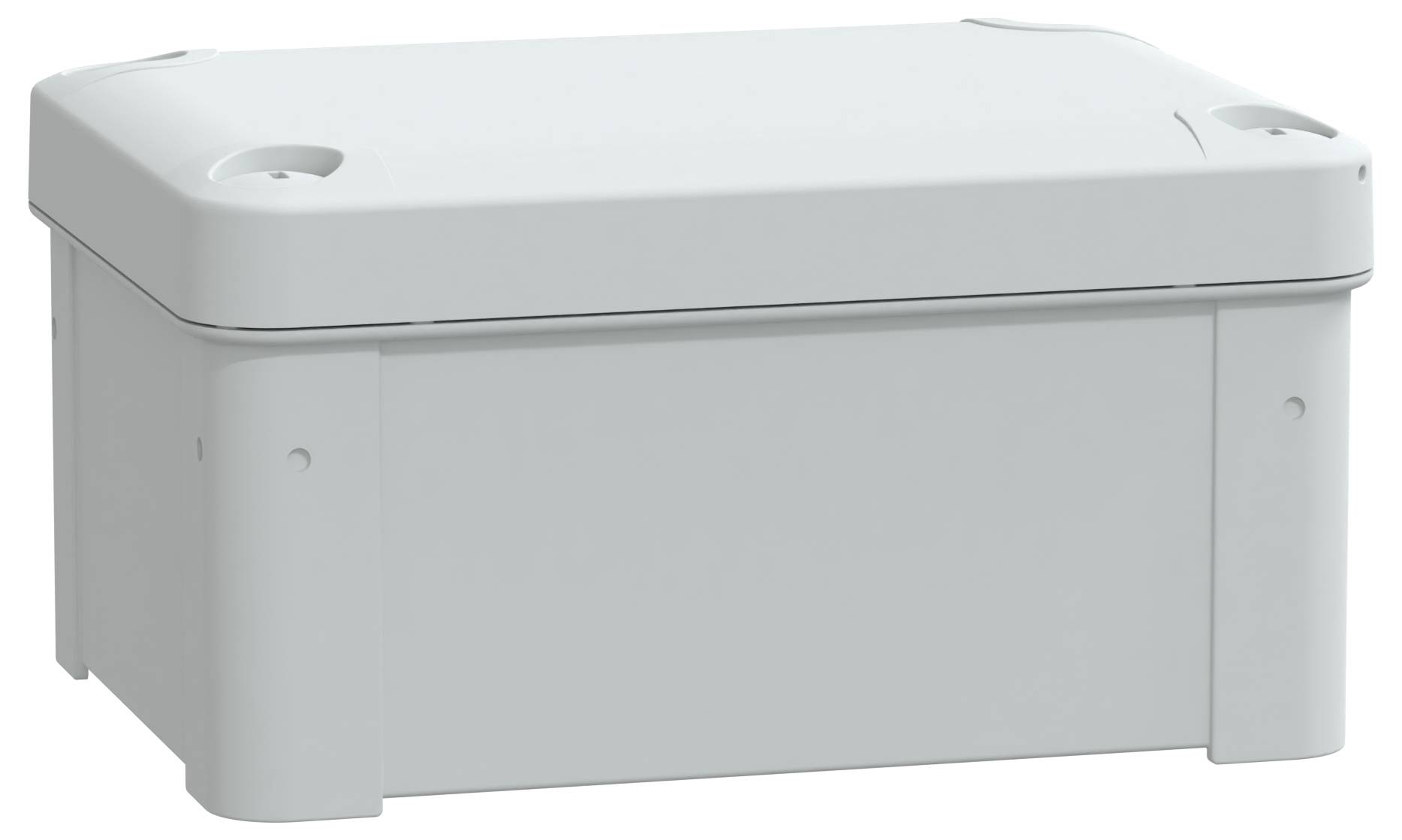

Egy téglalap alakú, szürke műanyag elektromos elosztódoboz lapos tetővel és lekerekített sarkokkal.

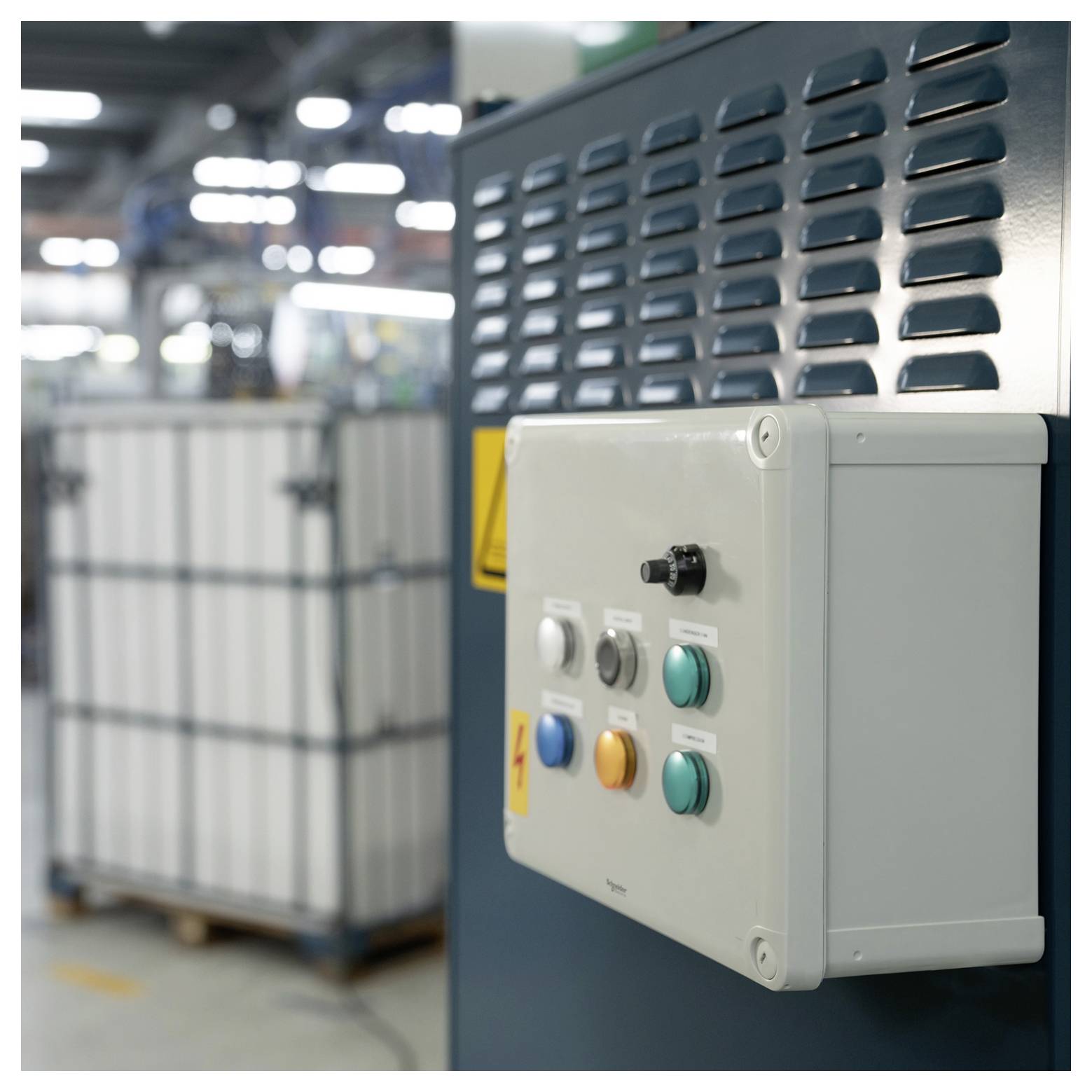

Schneider Electric PanelSeT TBS NSYTBS16128 Fali műszerdobozok 121 x 164 x 87 ABS Élénk szürke (RAL 7035) 2 db darab-6

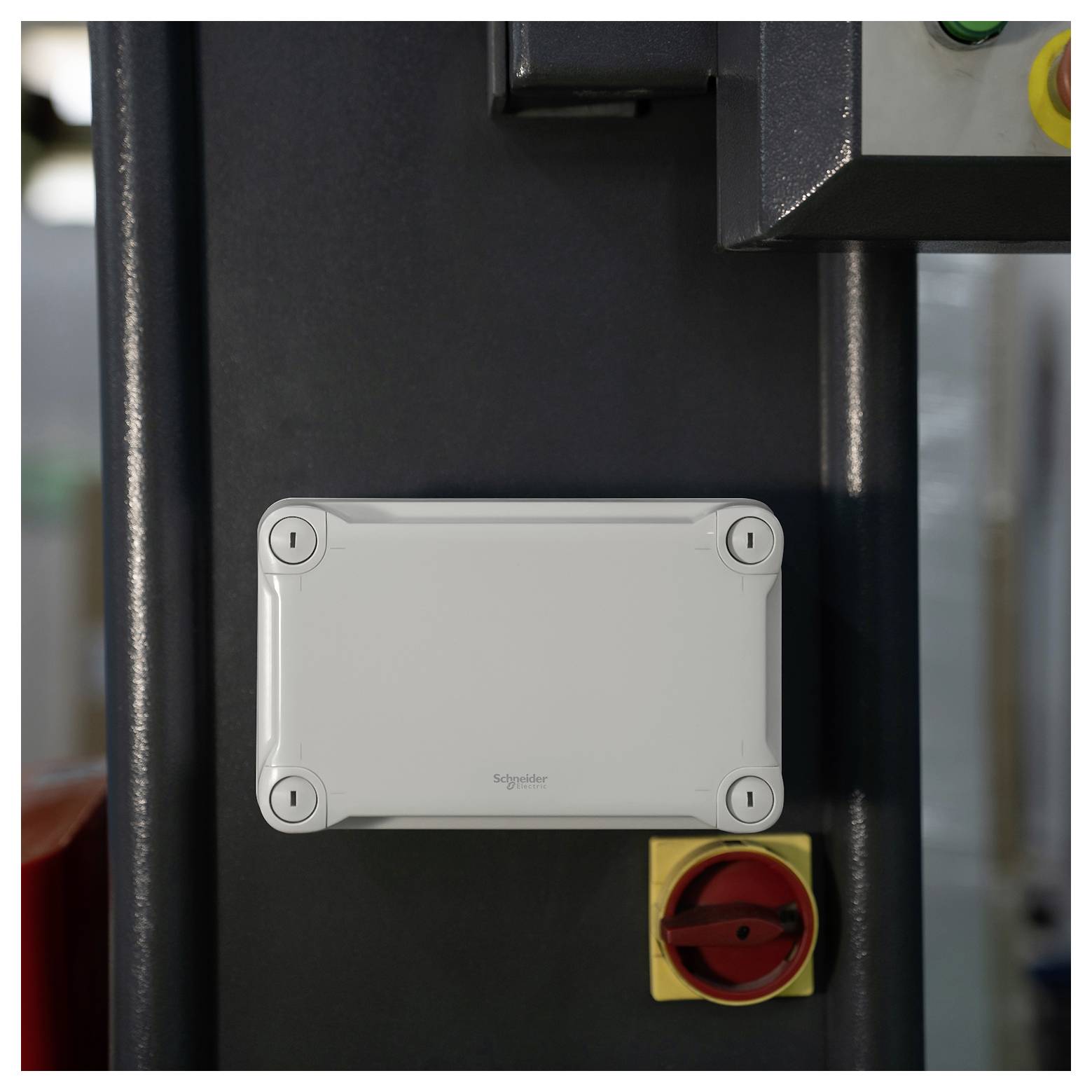

Schneider Electric PanelSeT TBS NSYTBS16128 Fali műszerdobozok 121 x 164 x 87 ABS Élénk szürke (RAL 7035) 2 db darab-7

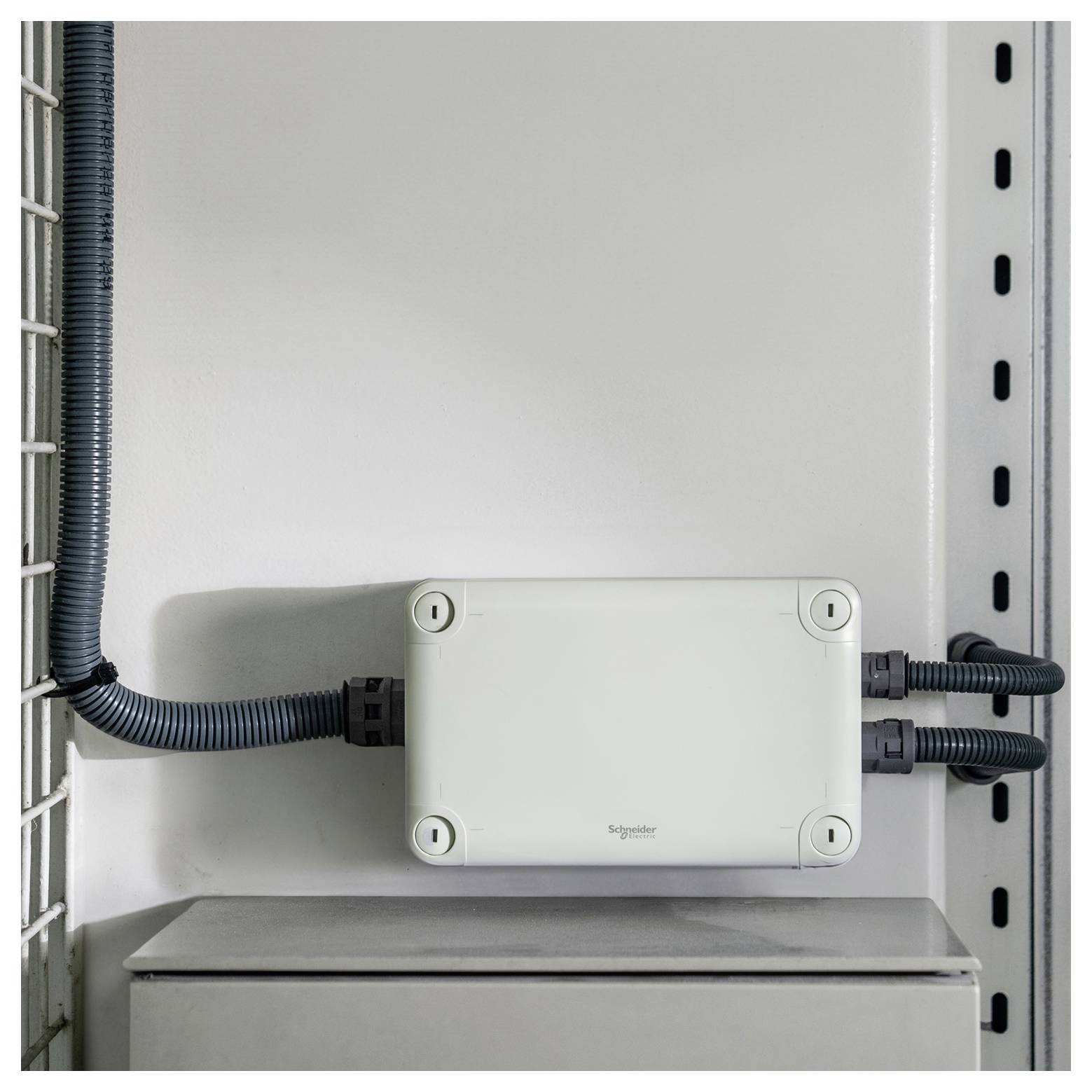

Schneider Electric PanelSeT TBS NSYTBS16128 Fali műszerdobozok 121 x 164 x 87 ABS Élénk szürke (RAL 7035) 2 db darab-8

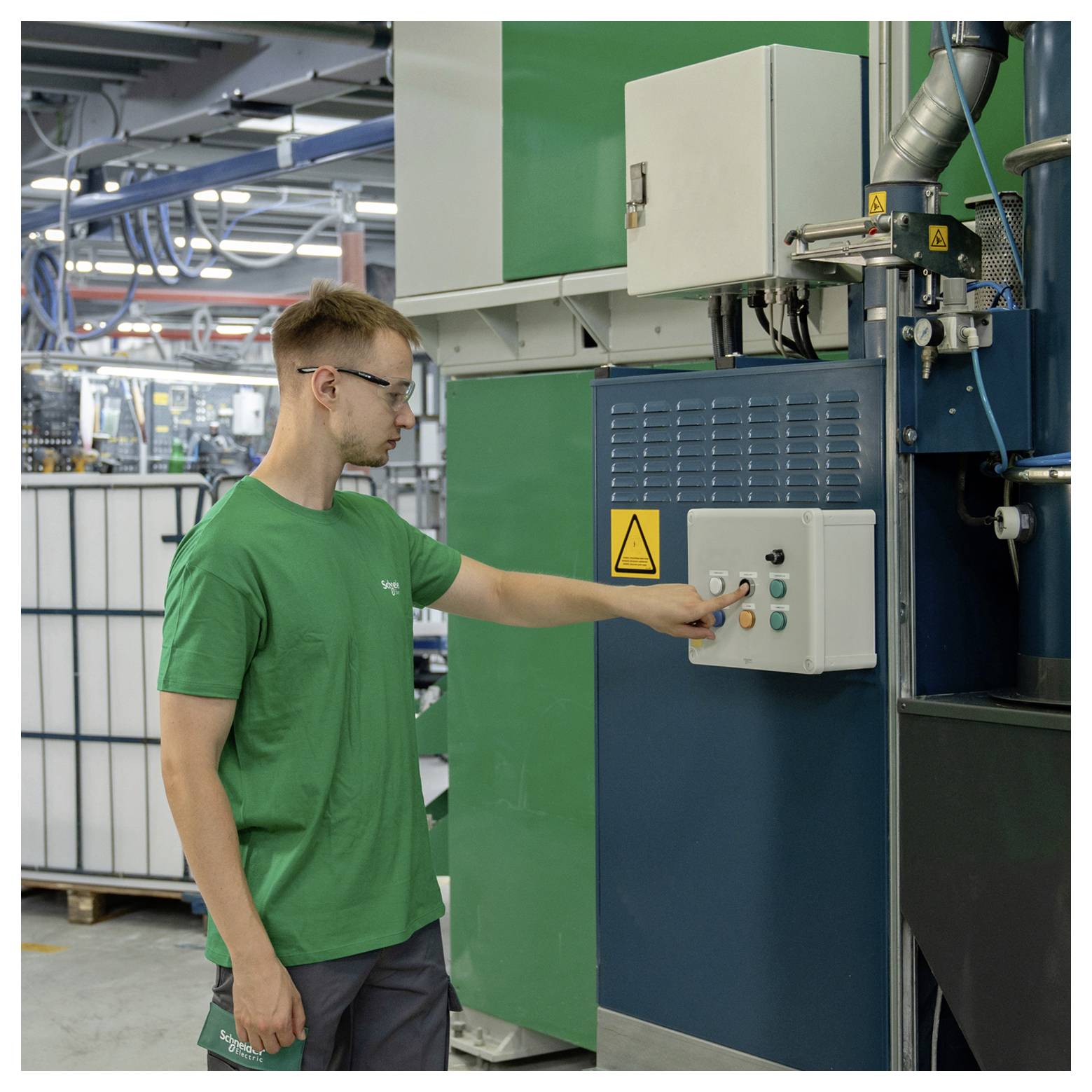

Schneider Electric PanelSeT TBS NSYTBS16128 Fali műszerdobozok 121 x 164 x 87 ABS Élénk szürke (RAL 7035) 2 db darab-9

Téglalap alakú fehér ház lekerekített sarkokkal, 164 mm (6,5 hüvelyk) széles, 121 mm (4,8 hüvelyk) magas és 87 mm (3,4 hüvelyk) mély.

1/11

Csomagolás

darab

Termék típus

Fali műszerdobozok

Anyag

ABS

Védelmi típus

IP66

Szélesség

121 mm

Szállítás: 10. 6. K.

2 készlet

Szám (csomagméret 2 db)

készlet

Összesen (6055Ft / Darab)

6055Ft

ÁFA nélkül

Már csak 2 készlet érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Schneider Electric PanelSeT TBS NSYTBS16128 - ABS ház átlátszatlan bevonattal H20 fedél, Ma 164xSz 121xMé 87mm, IP66, IK07

Az ABS ház könnyen felszerelhető, 3 rögzítési lehetőséggel
Védettség: IP66.
Ütésállóság: IK07
Kis és szerelési tartozékokkal együtt
Szerelőlappal vagy DIN sínnel
45%-ban újrahasznosított ABS műanyagból készült

Műszaki adatok

Csomagolás: darab

Termék típus: Fali műszerdobozok

Jellemzők: vízzáró

Anyag: ABS

: IP66

Gyártói szín: Élénk szürke (RAL 7035)

Szélesség: 121 mm

Magasság: 164 mm

Súly: 0.32 kg

Tartalom: 2 db

Gyártói szám: PanelSeT TBS

Méret: (Sz x Ma x Mé) 121 x 164 x 87 mm

Gyártói szám: NSYTBS16128

Mélység: 87 mm

UKCA: nem jellemző

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Hossz ill. mélység

Szélesség

Tartalom

Méret

Magasság

Termék típus

Csomagolás

Schneider Electric PanelSeT TBS NSYTBS16128 Fali műszerdobozok 121 x 164 x 87 ABS Élénk szürke (RAL 7035) 2 db darab

Rendelési szám:1876316

Jelenlegi termék

87 mm

121 mm

2 db

(Sz x Ma x Mé) 121 x 164 x 87 mm

164 mm

Fali műszerdobozok

darab

Schneider Electric PanelSeT TBS NSYTBS191610H Fali műszerdobozok 164 x 164 x 193 x 105 ABS Élénk szürke (RAL 7035) 1 db darab

Rendelési szám:1866546

164 mm

1 db

(H x Sz x Ma) 164 x 164 x 193 mm

193 mm

Fali műszerdobozok

darab

Schneider Electric PanelSeT TBS NSYTBS191610HT Fali műszerdobozok 164 x 192 x 105 ABS Élénk szürke (RAL 7035) 1 db darab

Rendelési szám:1866547

105 mm

164 mm

1 db

(Sz x Ma x Mé) 164 x 192 x 105 mm

192 mm

Fali műszerdobozok

darab

Schneider Electric PanelSeT TBS NSYTBS19168 Fali műszerdobozok 164 x 192 x 87 ABS Élénk szürke (RAL 7035) 1 db darab

Rendelési szám:1866548

87 mm

164 mm

1 db

(Sz x Ma x Mé) 164 x 192 x 87 mm

192 mm

Fali műszerdobozok

darab

Schneider Electric PanelSeT TBS NSYTBS19168T Fali műszerdobozok 164 x 192 x 87 ABS Élénk szürke (RAL 7035) 1 db

Rendelési szám:1866549

87 mm

164 mm

1 db

(Sz x Ma x Mé) 164 x 192 x 87 mm

192 mm

Fali műszerdobozok

Schneider Electric PanelSeT TBS NSYTBS241910 Fali műszerdobozok 194 x 241 x 107 ABS Élénk szürke (RAL 7035) 1 db doboz

Rendelési szám:1866550

107 mm

194 mm

1 db

(Sz x Ma x Mé) 194 x 241 x 107 mm

241 mm

Fali műszerdobozok

doboz

Schneider Electric PanelSeT TBS NSYTBS241910HT Fali műszerdobozok 241 x 194 x 241 x 107 ABS Élénk szürke (RAL 7035) 1 db darab

Rendelési szám:1866552

241 mm

194 mm

1 db

(H x Sz x Ma) 241 x 194 x 241 mm

241 mm

Fali műszerdobozok

darab

Schneider Electric PanelSeT TBS NSYTBS241910T Fali műszerdobozok 194 x 241 x 107 ABS Élénk szürke (RAL 7035) 1 db darab

Rendelési szám:1866553

107 mm

194 mm

1 db

(Sz x Ma x Mé) 194 x 241 x 107 mm

241 mm

Fali műszerdobozok

darab

Schneider Electric PanelSeT TBS NSYTBS241912H Fali műszerdobozok 194 x 241 x 127 ABS Élénk szürke (RAL 7035) 1 db darab

Rendelési szám:1866554

127 mm

194 mm

1 db

(Sz x Ma x Mé) 194 x 241 x 127 mm

241 mm

Fali műszerdobozok

darab

Schneider Electric PanelSeT TBS NSYTBS111113H Fali műszerdobozok 116 x 116 x 133 ABS Élénk szürke (RAL 7035) 2 db darab

Rendelési szám:1876142

133 mm

116 mm

2 db

(Sz x Ma x Mé) 116 x 116 x 133 mm

116 mm

Fali műszerdobozok

darab

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1876316 Schneider Electric PanelSeT TBS NSYTBS16128 Fali műszerdobozok 121 x 164 x 87 ABS Élénk szürke (RAL 7035) 2 db darab

Leírás

Megbízható minőség ipari felhasználásra. A PanelSeT TBS szekrénysorozatot ipari beltéri területeken való használatra tervezték, ahol nincsenek speciális higiéniai követelmények. Megfelel az IEC 62208:2023 szabványnak a kisfeszültségű kapcsolóberendezések üres tokozataira vonatkozóan. Ezenkívül a gyártó a maximális biztonság és a szabványoknak való megfelelés érdekében tesztösszefoglalót és megfelelőségi tanúsítványt is biztosít az elvégzett tervezési tesztek alapján. Rugalmas kombinációk – minden alkalmazáshoz tökéletesen illeszkedik. A precíz gyártásnak köszönhetően a házak pontosan megfelelnek a katalógusban szereplő méreteknek. Kifinomult kialakítása lehetővé teszi a sokoldalú tartozékokkal való kombinálást és a rugalmas alkalmazkodást a különböző telepítési helyzetekhez – ideális az egyedi projektek követelményeihez. Újrahasznosított műanyag – robusztus, fenntartható, megfelel a szabványoknak. A PanelSeT TBS házak ABS műanyagból készülnek, legalább 45%-ban újrahasznosított (ipari utáni) tartalommal. -25 °C és +60 °C közötti hőmérsékletre tervezték őket, izzószálas ellenállással rendelkeznek 650 °C-ig (az IEC 60695-2-11 szabvány szerint), és ütésállóak az IK07 szabvány szerint (az IEC 62262 szabvány szerint). A házak IP66 (IEC 60529) védettségi osztályúak és II. szigetelési osztályúak (IEC 61140).

Intelligens részletek a mindennapi összeszerelési munkákhoz
RAL 7035 színben, opcionálisan átlátszó fedéllel – látható szerelésekhez is alkalmas
A fedél a tömítési területen kívül 4 db rögzítő műanyag csavarral rögzíthető
Szerszám nélküli összeszerelés és szétszerelés lapos csavarhúzóval lehetséges
Megerősített élek az alapon és a fedélen a nagyobb stabilitás érdekében
Opcionálisan zárható – a nagyobb biztonság érdekében
A kábeltömítések könnyen integrálhatók
Könnyen cserélhető fedél sérülés vagy tervezési változás esetén
Rugalmas rögzítés – minden telepítési helyzethez alkalmas

A házak háromféleképpen szerelhetők fel:
1. Négy sarokcsatornán keresztül a tömítési területen kívül (138 × 93 × 72 mm-től)
2. Két vagy négy hátsó nyíláson keresztül
3. Szerelőkonzolok használata (116 × 116 × 62 mm-től)

Digitális tervezési támogatással Minden TBS szekrényhez átfogó műszaki dokumentációt mellékelünk: környezetvédelmi tanúsítványokat (PEP, RoHS), valamint 2D, 3D és CAD fájlokat, amelyek kompatibilisek a SEE ELECTRICAL, ETAP, EPLAN és WSCAD szabványokkal – a tervezésbe való zökkenőmentes integráció érdekében.

Ez a szöveg gépi fordítással készült.
