Schneider Electric PanelSeT TBS NSYTBS19168T Fali műszerdobozok 164 x 192 x 87 ABS Élénk szürke (RAL 7035) 1 db vásárlása

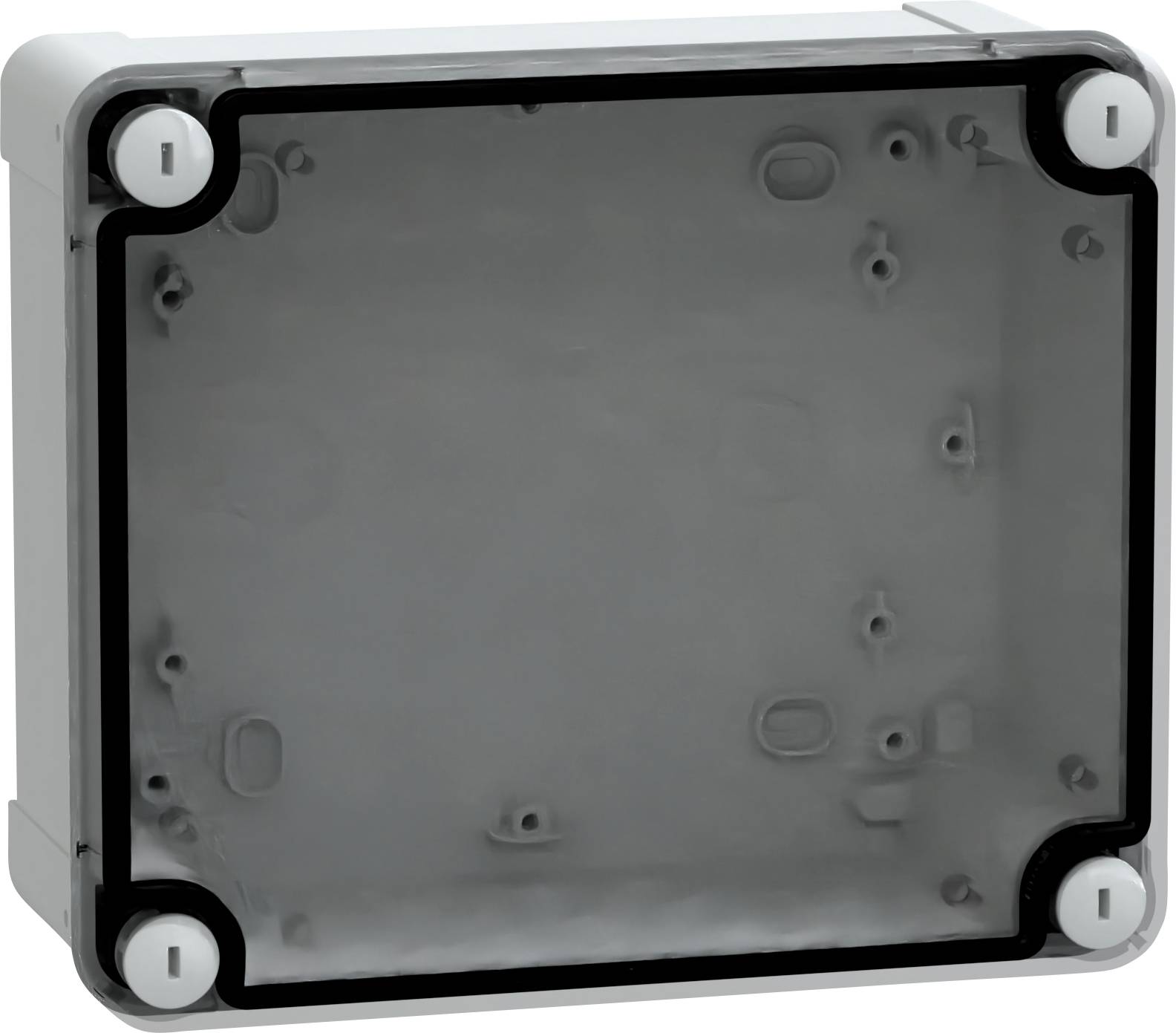

Egy szürke elektromos elosztódoboz átlátszó fedéllel, amely mutatja a rögzítési pontokat és csatlakozókat, beltéri és kültéri használatra egyaránt alkalmas.

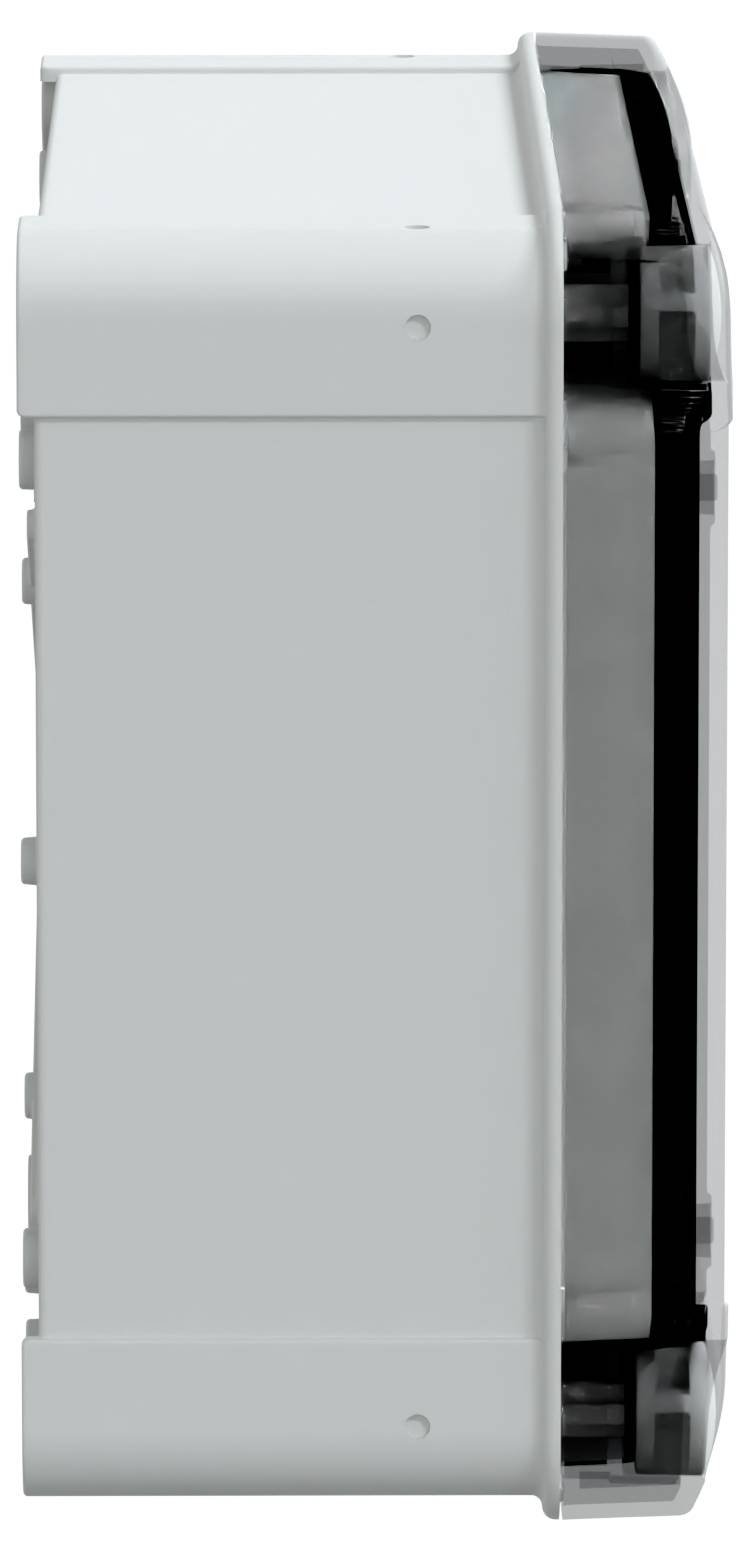

Egy fehér, téglalap alakú elektromos doboz, fekete tömítéssel a jobb oldalán, álló helyzetben ábrázolva, amely általánosan védőburkolatként használatos.

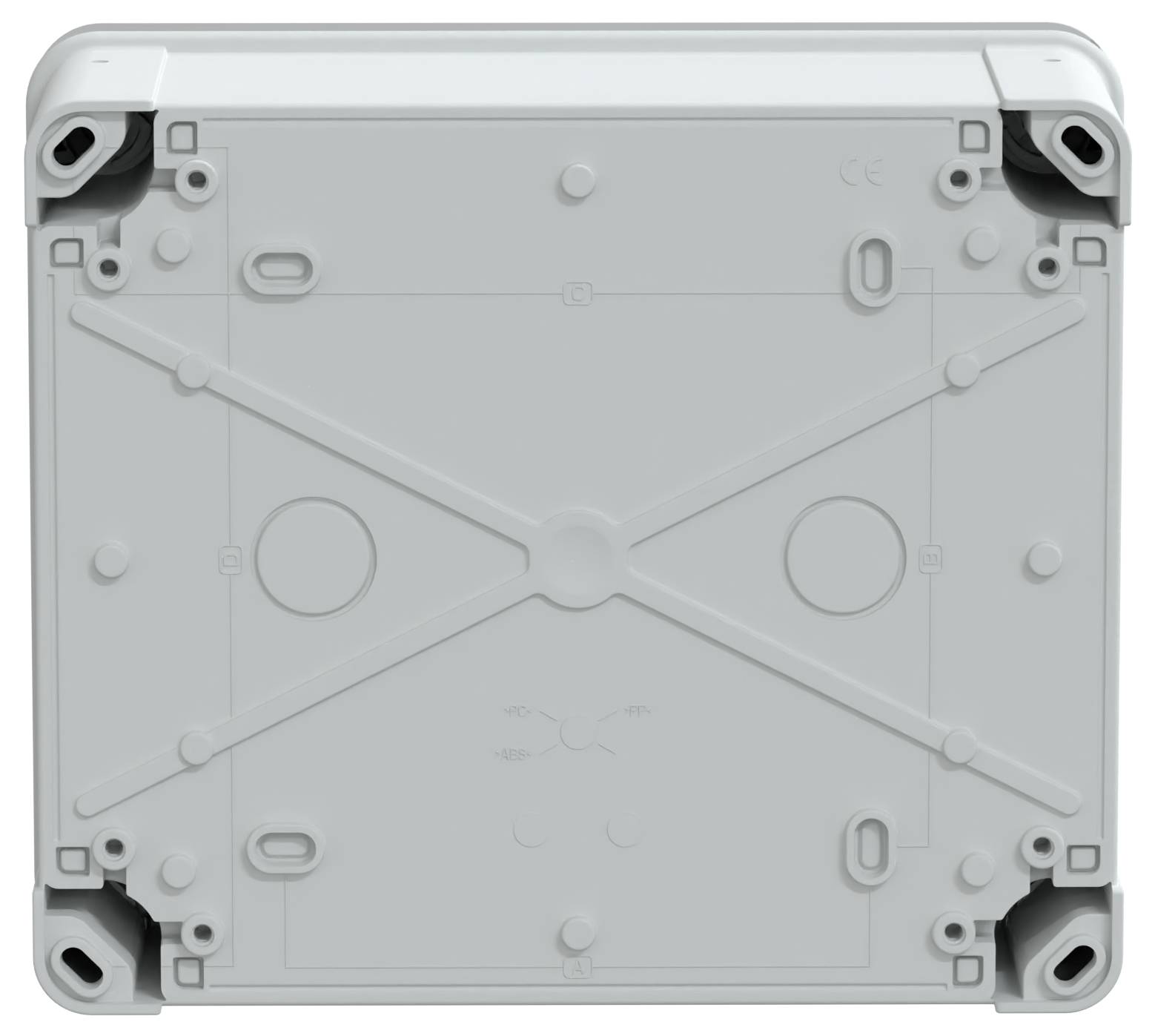

Egy fehér, négyzet alakú műanyag doboz lapos felülettel és kis saroklyukakkal, amelyek valószínűleg rögzítésre szolgálnak. A kialakítás egyszerű, látható márkajelzés nélkül.

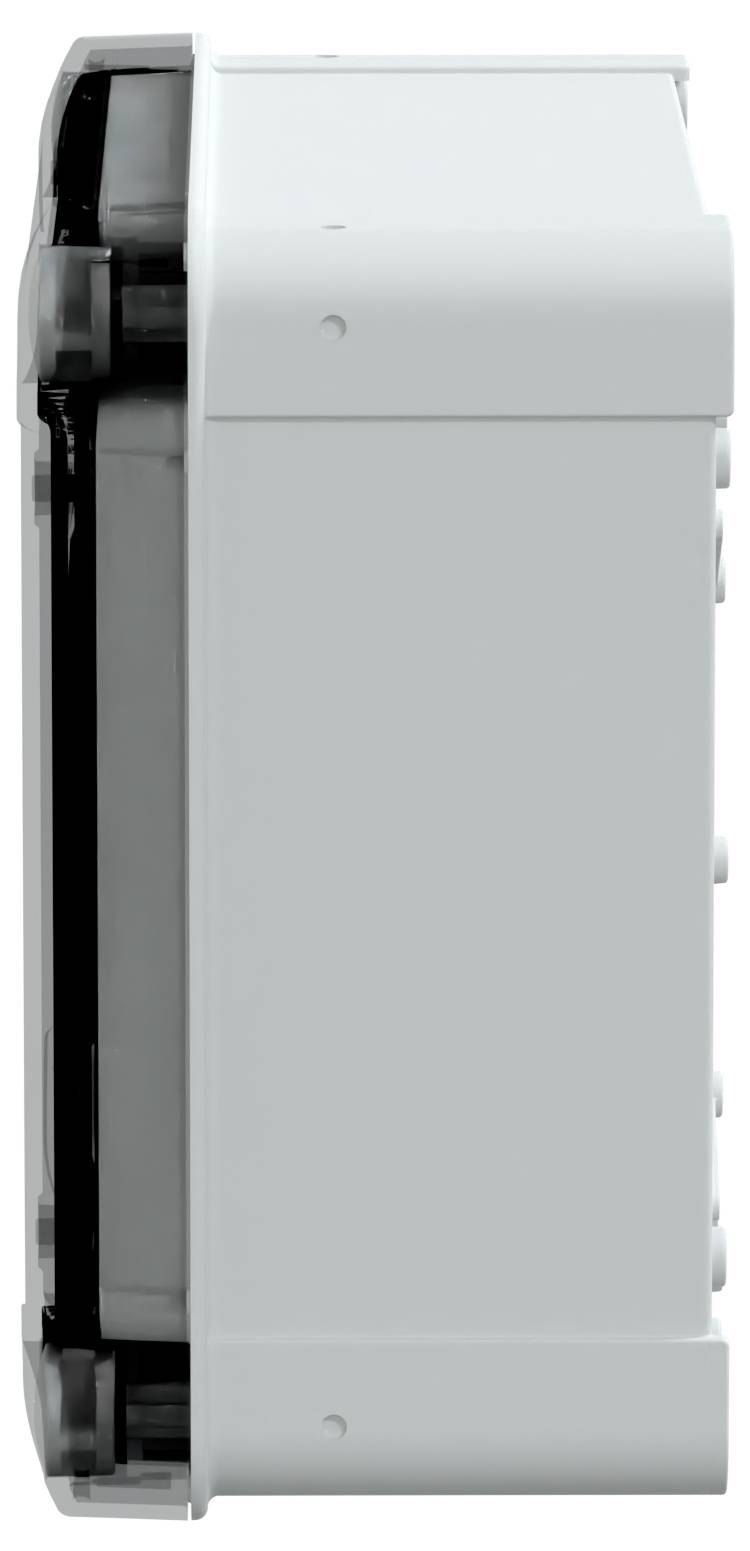

Egy fehér, téglalap alakú elektronikai eszköz oldalnézetben, kompakt kialakítással, az egyik oldalán látható csatlakozókkal, egyszínű háttér előtt.

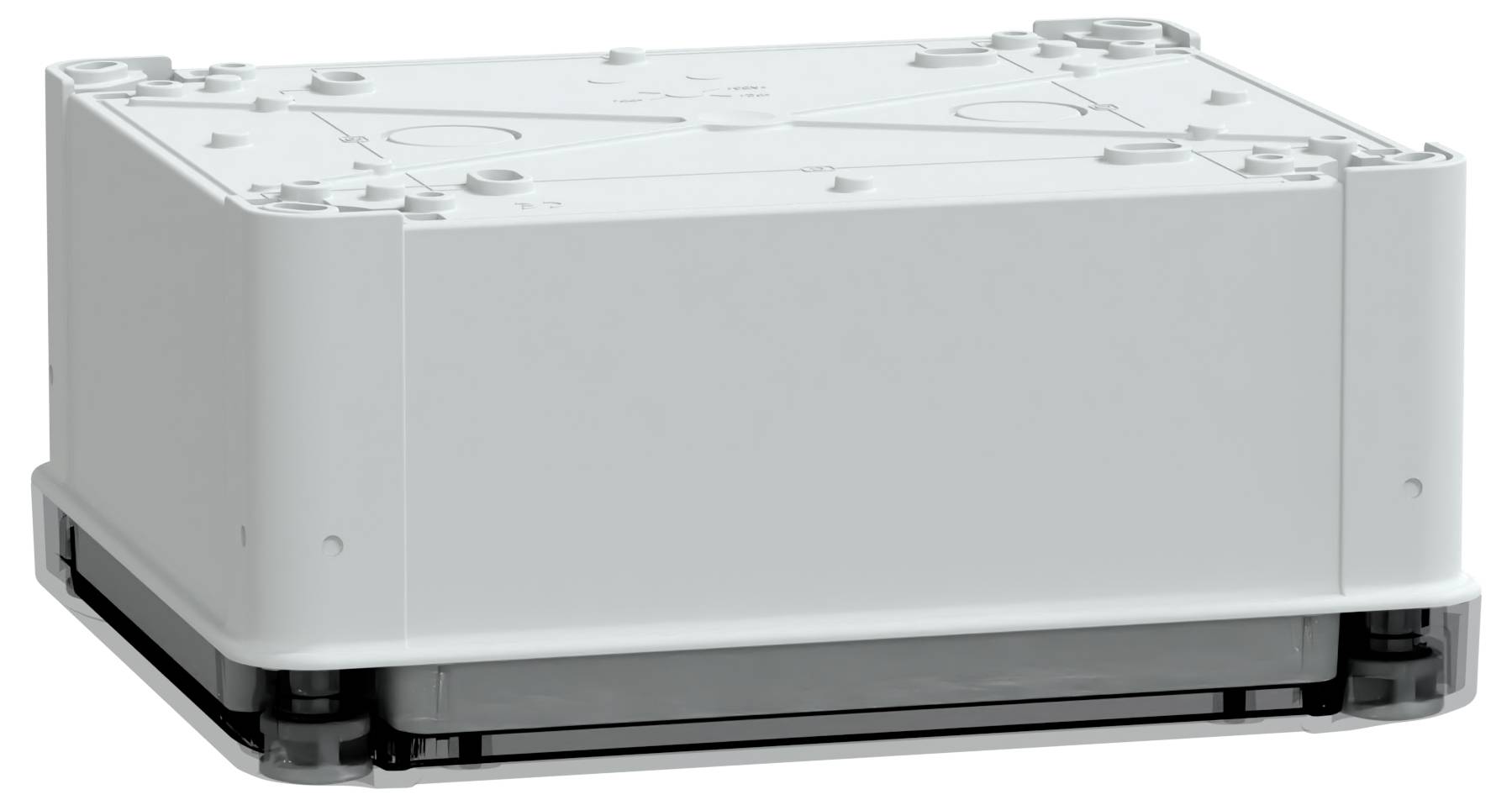

Egy téglalap alakú szürke elektromos elosztódoboz lapos tetővel és megerősített sarkokkal, amely elektromos csatlakozások védelmére lett tervezve.

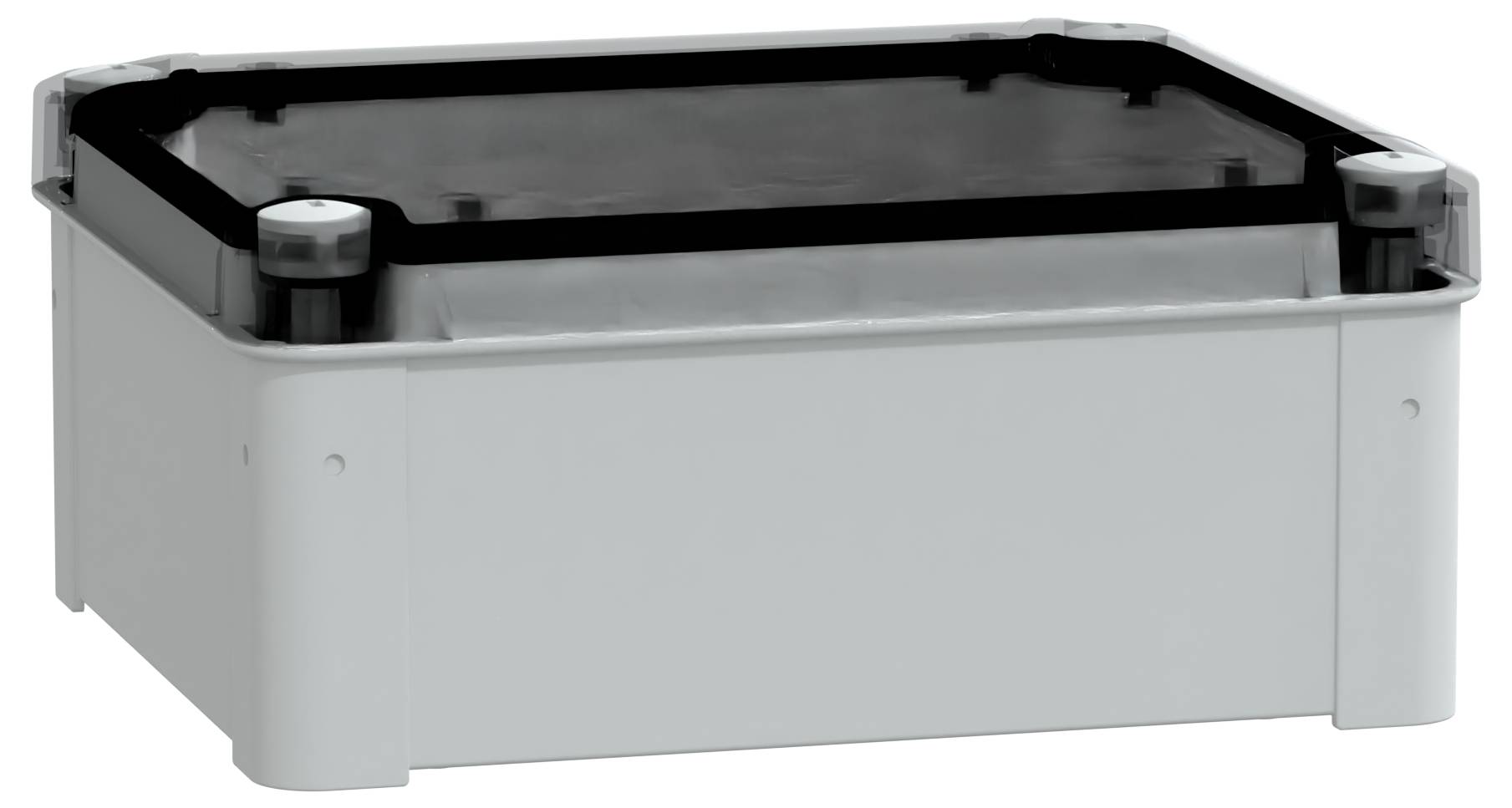

Egy téglalap alakú, szürke elektromos elosztódoboz fekete fedéllel, lekerekített sarkokkal, amelyet elektromos kábelösszeköttetések védelmére és burkolására használnak.

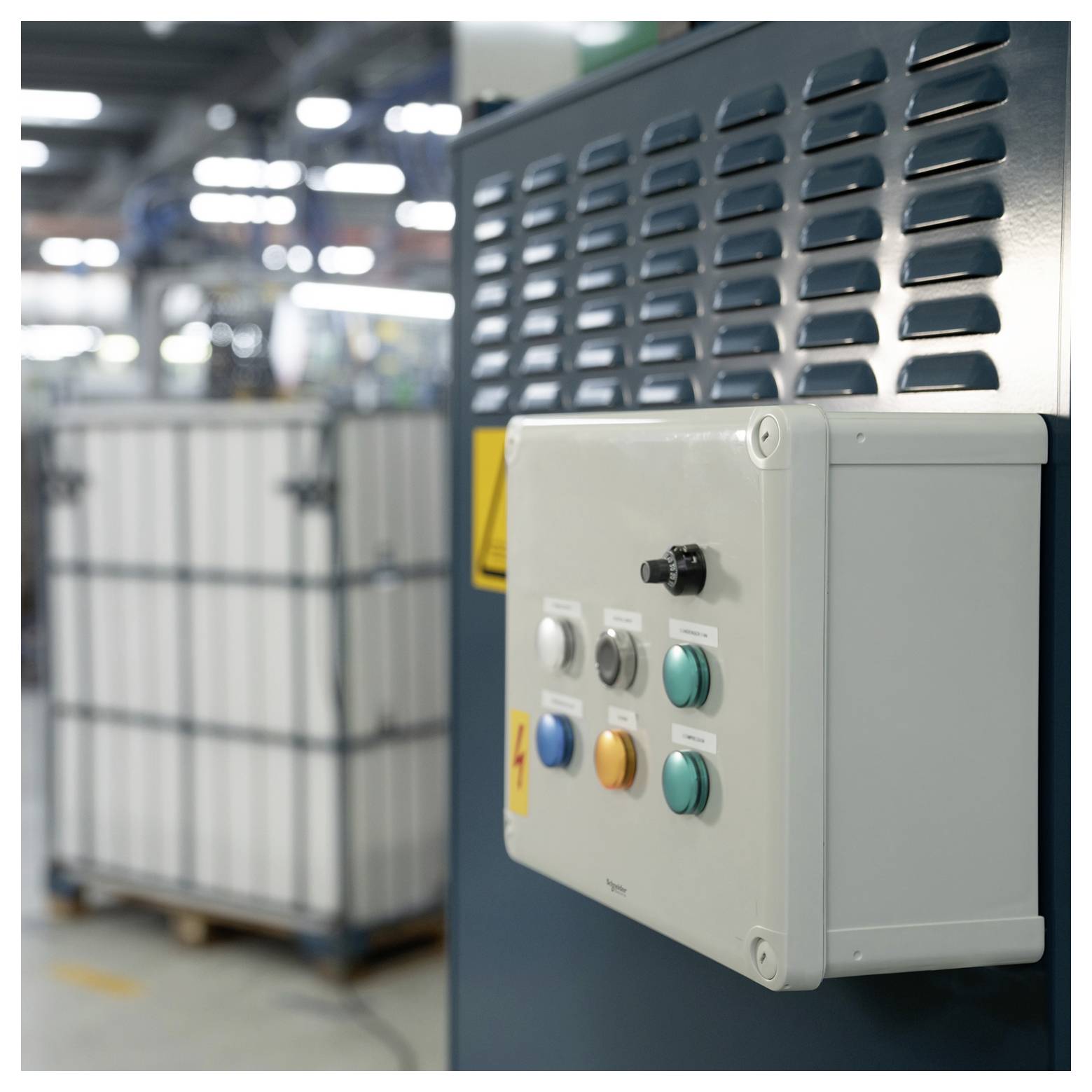

Schneider Electric PanelSeT TBS NSYTBS19168T Fali műszerdobozok 164 x 192 x 87 ABS Élénk szürke (RAL 7035) 1 db-6

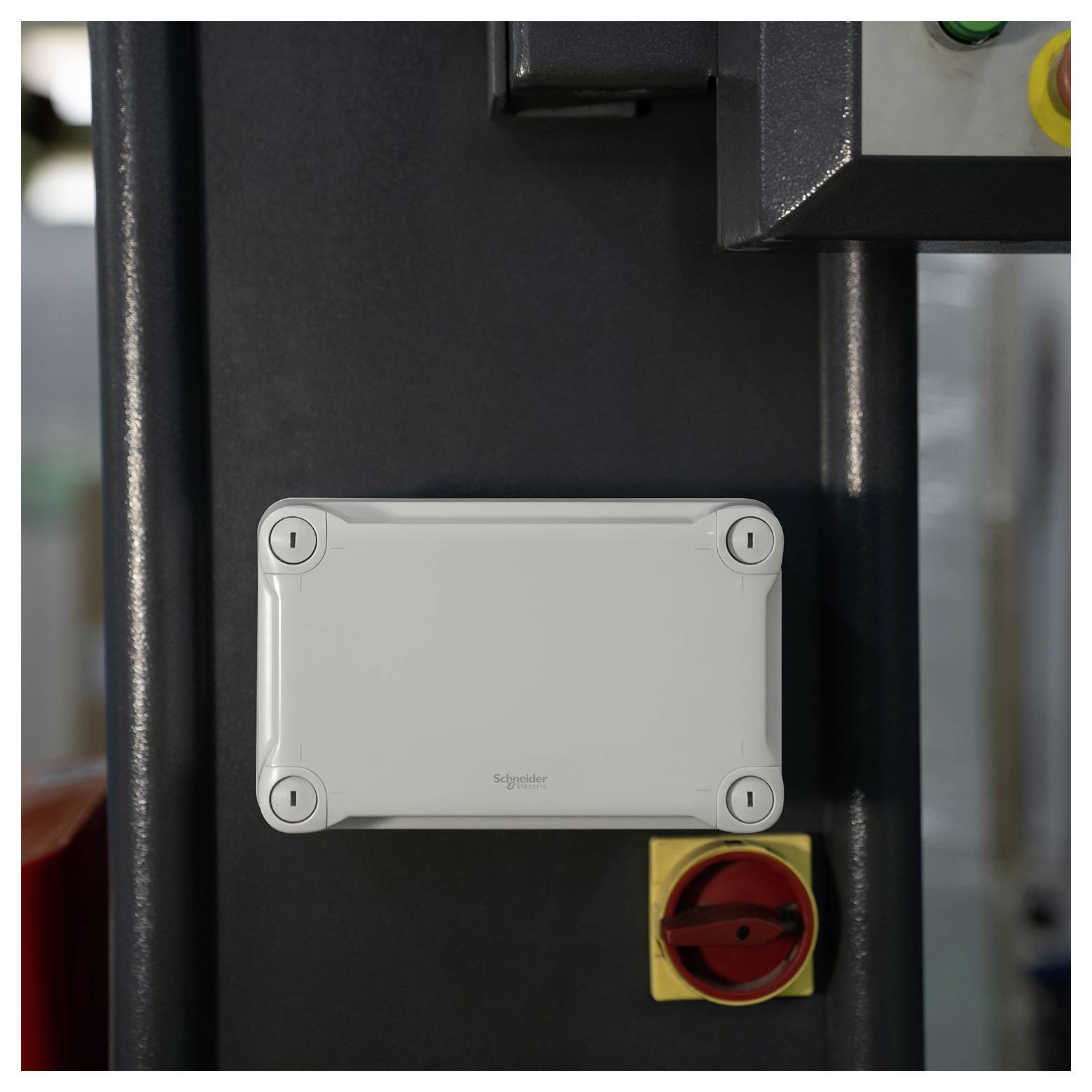

Schneider Electric PanelSeT TBS NSYTBS19168T Fali műszerdobozok 164 x 192 x 87 ABS Élénk szürke (RAL 7035) 1 db-7

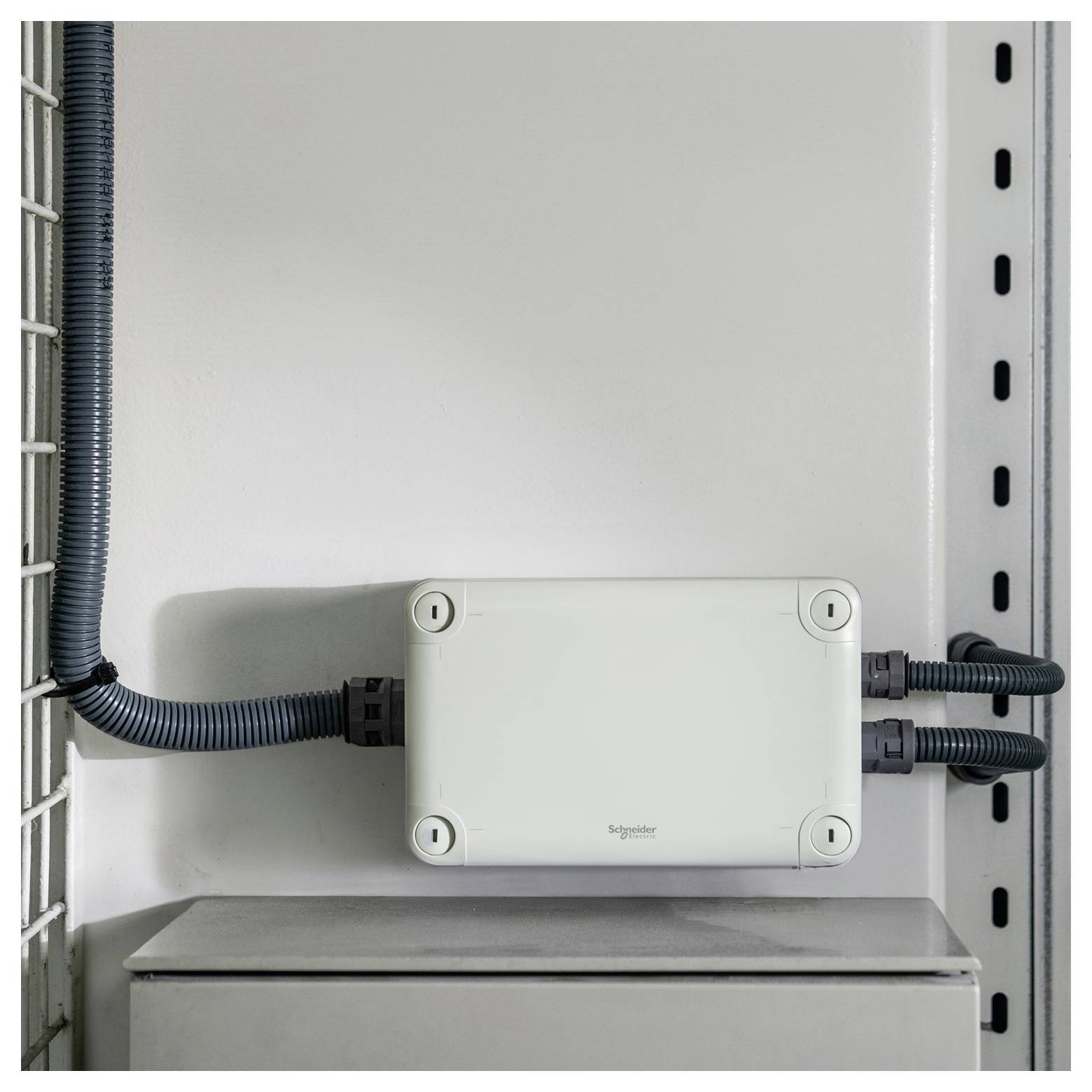

Schneider Electric PanelSeT TBS NSYTBS19168T Fali műszerdobozok 164 x 192 x 87 ABS Élénk szürke (RAL 7035) 1 db-8

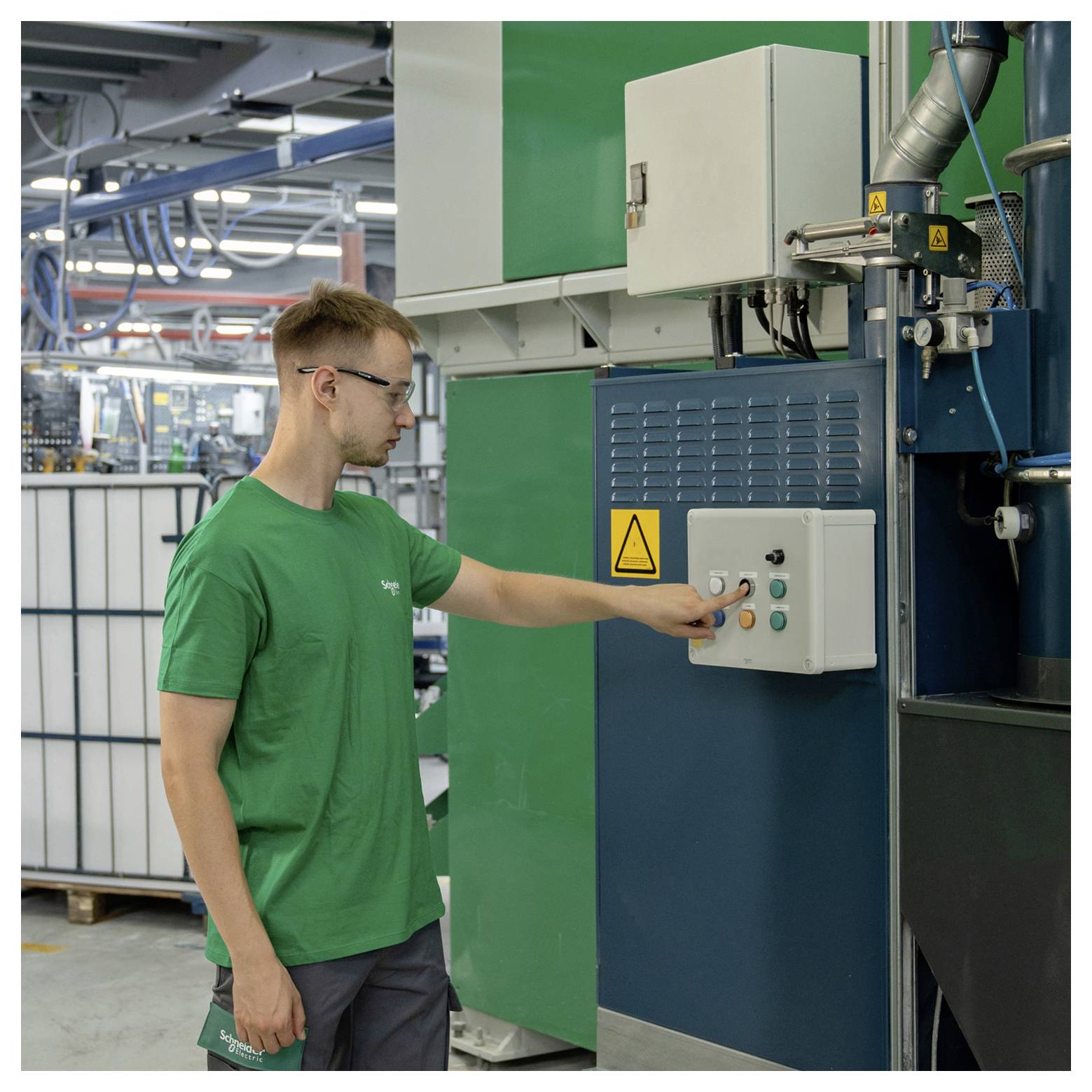

Schneider Electric PanelSeT TBS NSYTBS19168T Fali műszerdobozok 164 x 192 x 87 ABS Élénk szürke (RAL 7035) 1 db-9

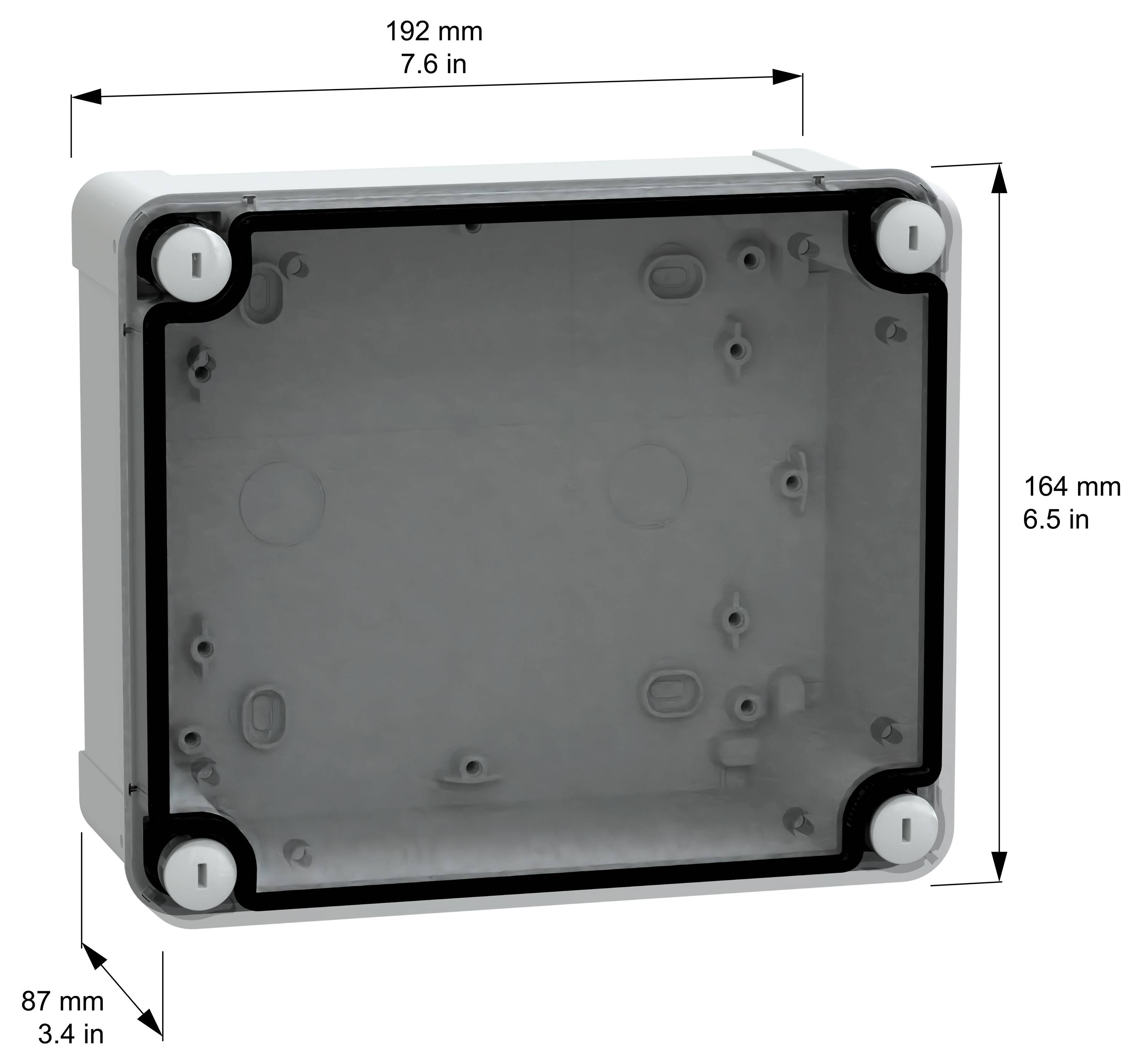

Schneider Electric PanelSeT TBS NSYTBS19168T Fali műszerdobozok 164 x 192 x 87 ABS Élénk szürke (RAL 7035) 1 db-10

1/11

Termék típus

Fali műszerdobozok

Anyag

ABS

Védelmi típus

IP66

Szélesség

164 mm

Magasság

192 mm

Szállítás: 10. 13. K.

7 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (6370Ft / Darab)

6370Ft

ÁFA nélkül

Már csak 7 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Schneider Electric PanelSeT TBS NSYTBS19168T - ABS tokozat átlátszó bevonattal H20 fedél, Ma 192xSz 164xMé 87mm, IP66, IK07

Az ABS ház könnyen felszerelhető, 3 rögzítési lehetőséggel
Védettség: IP66.
Ütésállóság: IK07
Kis és szerelési tartozékokkal együtt
Szerelőlappal vagy DIN sínnel
45%-ban újrahasznosított ABS műanyagból készült

Műszaki adatok

Termék típus: Fali műszerdobozok

Jellemzők: falra szerelhető

Anyag: ABS

: IP66

Gyártói szín: Élénk szürke (RAL 7035)

Szélesség: 164 mm

Magasság: 192 mm

Méretmegadás: 164 x 192 x 87 mm

Súly: 0.46 kg

Tartalom: 1 db

Gyártói szám: PanelSeT TBS

Méret: (Sz x Ma x Mé) 164 x 192 x 87 mm

Gyártói szám: NSYTBS19168T

Mélység: 87 mm

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Hossz ill. mélység

Szélesség

Tartalom

Méret

Magasság

Termék típus

Schneider Electric PanelSeT TBS NSYTBS19168T Fali műszerdobozok 164 x 192 x 87 ABS Élénk szürke (RAL 7035) 1 db

Rendelési szám:1866549

Jelenlegi termék

87 mm

164 mm

1 db

(Sz x Ma x Mé) 164 x 192 x 87 mm

192 mm

Fali műszerdobozok

Schneider Electric PanelSeT TBS NSYTBS191610H Fali műszerdobozok 164 x 164 x 193 x 105 ABS Élénk szürke (RAL 7035) 1 db darab

Rendelési szám:1866546

164 mm

1 db

(H x Sz x Ma) 164 x 164 x 193 mm

193 mm

Fali műszerdobozok

Schneider Electric PanelSeT TBS NSYTBS191610HT Fali műszerdobozok 164 x 192 x 105 ABS Élénk szürke (RAL 7035) 1 db darab

Rendelési szám:1866547

105 mm

164 mm

1 db

(Sz x Ma x Mé) 164 x 192 x 105 mm

192 mm

Fali műszerdobozok

Schneider Electric PanelSeT TBS NSYTBS19168 Fali műszerdobozok 164 x 192 x 87 ABS Élénk szürke (RAL 7035) 1 db darab

Rendelési szám:1866548

87 mm

164 mm

1 db

(Sz x Ma x Mé) 164 x 192 x 87 mm

192 mm

Fali műszerdobozok

Schneider Electric PanelSeT TBS NSYTBS241910 Fali műszerdobozok 194 x 241 x 107 ABS Élénk szürke (RAL 7035) 1 db doboz

Rendelési szám:1866550

107 mm

194 mm

1 db

(Sz x Ma x Mé) 194 x 241 x 107 mm

241 mm

Fali műszerdobozok

Schneider Electric PanelSeT TBS NSYTBS241910HT Fali műszerdobozok 241 x 194 x 241 x 107 ABS Élénk szürke (RAL 7035) 1 db darab

Rendelési szám:1866552

241 mm

194 mm

1 db

(H x Sz x Ma) 241 x 194 x 241 mm

241 mm

Fali műszerdobozok

Schneider Electric PanelSeT TBS NSYTBS241910T Fali műszerdobozok 194 x 241 x 107 ABS Élénk szürke (RAL 7035) 1 db darab

Rendelési szám:1866553

107 mm

194 mm

1 db

(Sz x Ma x Mé) 194 x 241 x 107 mm

241 mm

Fali műszerdobozok

Schneider Electric PanelSeT TBS NSYTBS241912H Fali műszerdobozok 194 x 241 x 127 ABS Élénk szürke (RAL 7035) 1 db darab

Rendelési szám:1866554

127 mm

194 mm

1 db

(Sz x Ma x Mé) 194 x 241 x 127 mm

241 mm

Fali műszerdobozok

Schneider Electric PanelSeT TBS NSYTBS111113H Fali műszerdobozok 116 x 116 x 133 ABS Élénk szürke (RAL 7035) 2 db darab

Rendelési szám:1876142

133 mm

116 mm

2 db

(Sz x Ma x Mé) 116 x 116 x 133 mm

116 mm

Fali műszerdobozok

Schneider Electric PanelSeT TBS NSYTBS1179H Fali műszerdobozok 116 x 116 x 74 x 94 ABS Élénk szürke (RAL 7035) 3 db

Rendelési szám:1876143

116 mm

3 db

(H x Sz x Ma) 116 x 116 x 74 mm

74 mm

Fali műszerdobozok

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1866549 Schneider Electric PanelSeT TBS NSYTBS19168T Fali műszerdobozok 164 x 192 x 87 ABS Élénk szürke (RAL 7035) 1 db

Leírás

Megbízható minőség ipari felhasználásra. A PanelSeT TBS szekrénysorozatot ipari beltéri területeken való használatra tervezték, ahol nincsenek speciális higiéniai követelmények. Megfelel az IEC 62208:2023 szabványnak a kisfeszültségű kapcsolóberendezések üres tokozataira vonatkozóan. Ezenkívül a gyártó a maximális biztonság és a szabványoknak való megfelelés érdekében tesztösszefoglalót és megfelelőségi tanúsítványt is biztosít az elvégzett tervezési tesztek alapján. Rugalmas kombinációk – minden alkalmazáshoz tökéletesen illeszkedik. A precíz gyártásnak köszönhetően a házak pontosan megfelelnek a katalógusban szereplő méreteknek. Kifinomult kialakítása lehetővé teszi a sokoldalú tartozékokkal való kombinálhatóságot és a rugalmas alkalmazkodást a különböző telepítési helyzetekhez – ideális az egyedi projektek követelményeihez. Újrahasznosított műanyag – robusztus, fenntartható, megfelel a szabványoknak. A PanelSeT TBS házak ABS műanyagból készülnek, legalább 45%-ban újrahasznosított (ipari utáni) tartalommal. -25 °C és +60 °C közötti hőmérsékletre tervezték őket, izzószálas ellenállással rendelkeznek 650 °C-ig (az IEC 60695-2-11 szabvány szerint), és ütésállóak az IK07 szabvány szerint (az IEC 62262 szabvány szerint). A házak IP66 (IEC 60529) védettségi osztályúak és II. szigetelési osztályúak (IEC 61140).

Intelligens részletek a mindennapi összeszerelési munkákhoz
RAL 7035 színben, opcionálisan átlátszó fedéllel – látható szerelésekhez is alkalmas
A fedél a tömítési területen kívül 4 db rögzítő műanyag csavarral rögzíthető
Szerszám nélküli összeszerelés és szétszerelés lapos csavarhúzóval lehetséges
Megerősített élek az alapon és a fedélen a nagyobb stabilitás érdekében
Opcionálisan zárható – a nagyobb biztonság érdekében
A kábeltömítések könnyen integrálhatók
Könnyen cserélhető fedél sérülés vagy tervezési változás esetén
Rugalmas rögzítés – minden telepítési helyzethez alkalmas

A házak háromféleképpen szerelhetők fel:
1. Négy sarokcsatornán keresztül a tömítési területen kívül (138 × 93 × 72 mm-től)
2. Két vagy négy hátsó nyíláson keresztül
3. Szerelőkonzolok használata (116 × 116 × 62 mm-től)

Digitális tervezési támogatással Minden TBS szekrényhez átfogó műszaki dokumentációt mellékelünk: környezetvédelmi tanúsítványokat (PEP, RoHS), valamint 2D, 3D és CAD fájlokat, amelyek kompatibilisek a SEE ELECTRICAL, ETAP, EPLAN és WSCAD szabványokkal – a tervezésbe való zökkenőmentes integráció érdekében.
