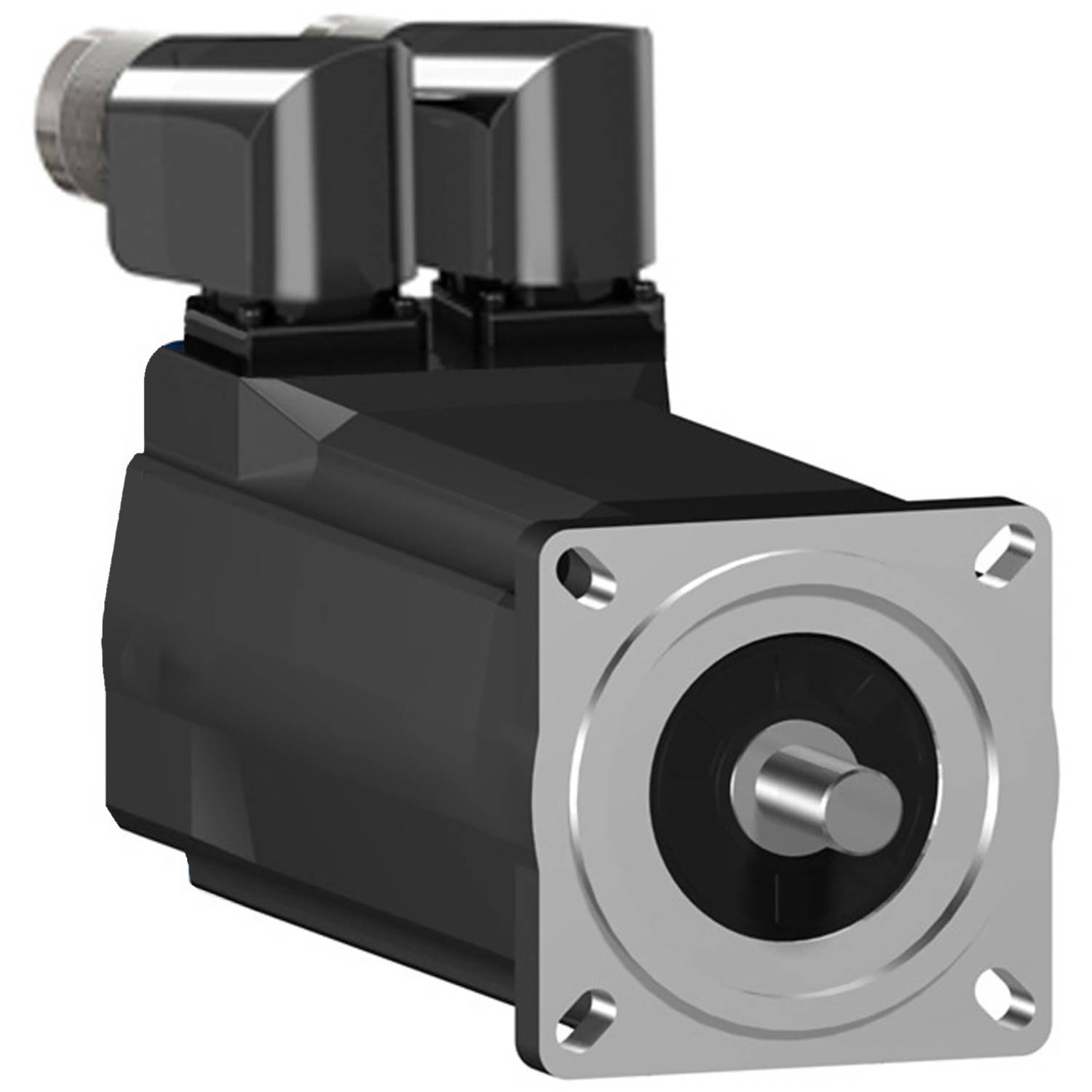

Schneider Electric Szervomotor SH30701P11F2000

Lexium SH3 szervomotor. Ez az SH3 sorozatú váltakozó áramú szervomotor alacsony forgórész tehetetlenséggel rendelkezik, ami nagy gyorsulási képességet tesz lehetővé a dinamikus alkalmazásokhoz. A tekercselési technológiának köszönhetően a kompakt kivitelben nagyobb teljesítménysűrűség érhető el. Ennek a szervónak a névleges folyamatos állóhelyzeti nyomatéka 1,4 Nm, a csúcsnyomatéka pedig 3,5 Nm. Névleges fordulatszáma a tápfeszültségtől függően akár 7200 ford./perc. Ez akár 950 W feszültségfüggő névleges teljesítményt eredményez. A beépített jeladó SinCos Hiperface egyfordulatú, 128 periódus/fordulat (128x1024) értékkel. Az elektromos csatlakozás 2x M23 csatlakozón keresztül történik, 90°-os szögben elforgatva. A motor karima 70 mm a rögzítéshez. A hajtótengely átmérője 11 mm. A tengelyvég tollas kulcsos, és megfelel az IP54 védelmi osztálynak. A motorház megfelel az IP65 védelmi osztálynak. Tartófék integrálva. A szinkronmotor működtetéséhez a Lexium sorozatú Lexium 52 és Lexium 62 szervoerősítők ajánlottak.

Ez a szöveg gépi fordítással készült.
