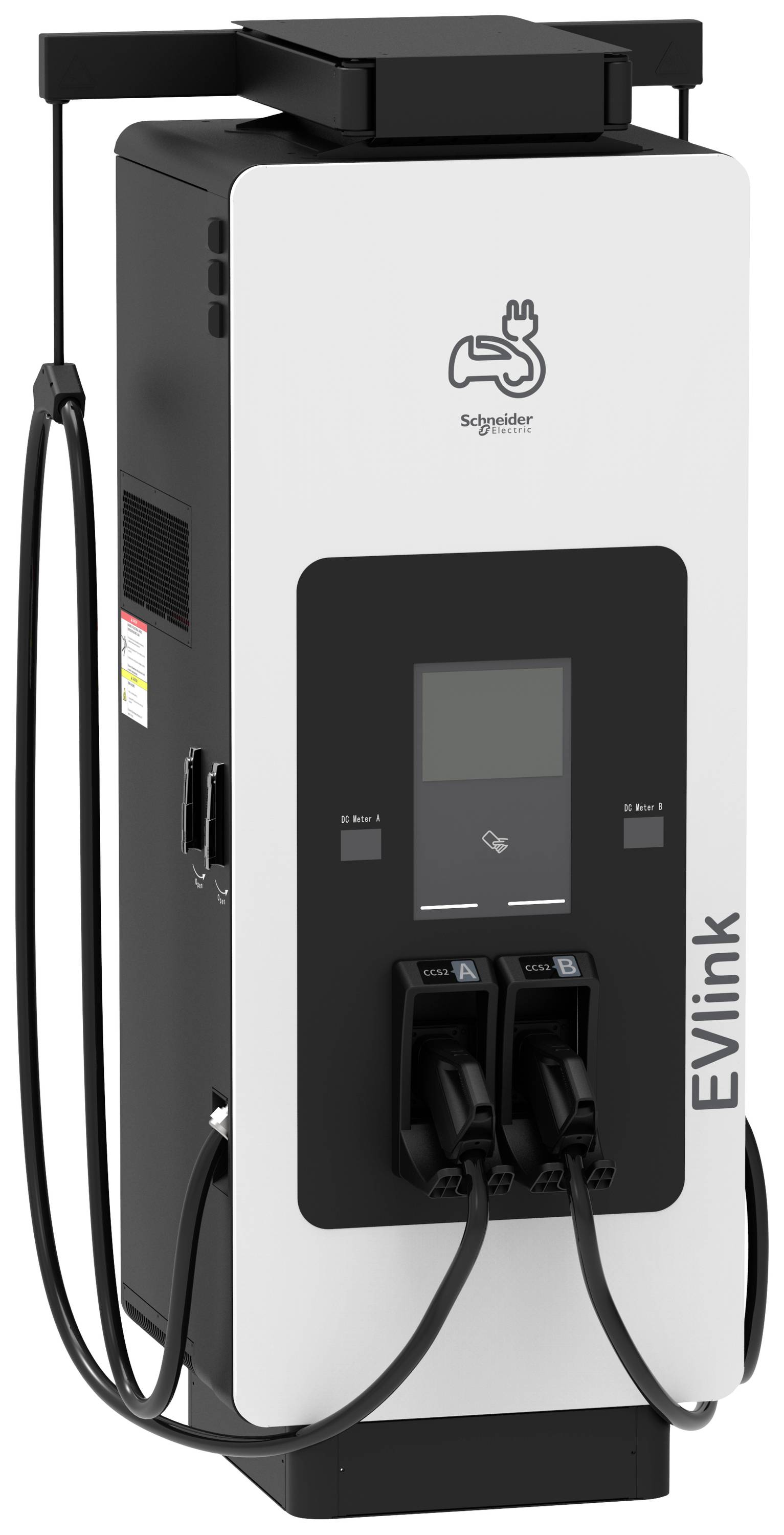

Schneider Electric Töltőállomás 2. típus 4. üzemmód 300 A Csatlakozók száma 2 x 150 kW RFID
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (17 158 260 Ft / Darab)
17 158 260 Ft
ÁFA nélkül
Műszaki adatok
- Termék típus
Töltőállomás
- Autorizáció
RFID
- Töltő dugó
2. típus
- Töltő üzemód
4. üzemmód
- Töltőáram
300 A
- Csatlakozók száma
2 x
- Töltési teljesítmény
150 kW
- Fázisok száma
3 fázisú
- Kábelhossz
3.6 m

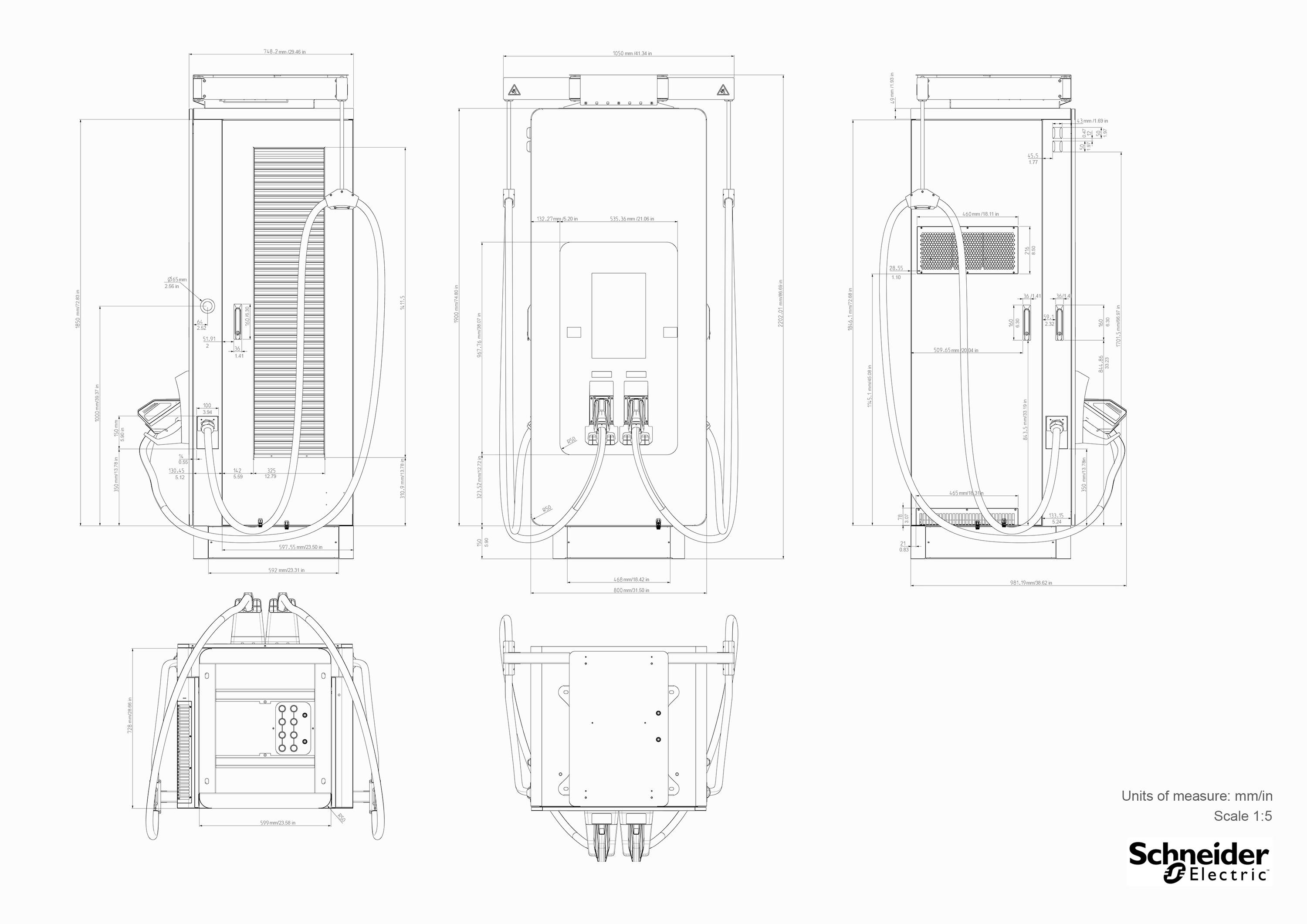

- Szélesség
1.050 mm
- Magasság
2.202 mm
- Mélység
982 mm
- Súly
481 kg
- Hőmérséklet (max.)
50 °C
- Hőmérséklet (min.)
-30 °C
Floor fastening
1050 mm
2202 mm
982 mm
TRUE
Steel
380-415.0 V
IK10
50/60 Hz
IP55
0
300 A
240-240.0 mm²
2
FALSE
1
0
0
0
0
2
0
0
0
0
0
0
0
TRUE
TRUE
TRUE
FALSE
TRUE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
3-phase
Dokumentumok és letöltések
Adatlap
Adatlap 3304621 Schneider Electric Töltőállomás 2. típus 4. üzemmód 300 A Csatlakozók száma 2 x 150 kW RFID
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3304621 Schneider Electric Töltőállomás 2. típus 4. üzemmód 300 A Csatlakozók száma 2 x 150 kW RFID
Leírás
EVlink Pro DC gyorstöltő 150 kW töltési teljesítménnyel, két jármű egyidejű töltésére. A töltőállomás automatikusan alkalmazkodik az egyes járművek tényleges töltési igényeihez, és a teljes rendelkezésre álló töltési teljesítményt használja fel, hogy a töltési idő a lehető legrövidebb legyen. 2 CCS2 csatlakozóval rendelkezik, mindegyik 3,6 m hosszú kábellel, beleértve a kábelkezelő rendszert. Kimeneti feszültség a töltési ponton: 150-1.000V DC, kimeneti áram: mx. 300A, teljesítménymodul mérete: 30kW. Integrált rövidzár és túlterhelés védelem, valamint hibaáram megszakító az egyenáramú csatlakozáson, túlmelegedés elleni védelem, hőmérsékletszabályozás, III-as túlfeszültség kategória, készenléti fogyasztás 90W, hangerő 65dB (1m távolság a töltőállomástól). Elektromos járművek biztonságos töltéséhez az IEC61851-1 ed.3 és IEC61851-23 szerint. Töltéskioldás RFID-kártyán keresztül, RFID-olvasóval az ISO/IEC 14443 Type A & B és ISO/IEC 15693, NFC olvasó kompatibilis az 1., 2., 4., 5. típusú címkékkel. Olvasó támogatás: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (kártyák). Működés többnyelvű, 10,4 hüvelykes LCD-kijelzőn keresztül, elérhető nyelvek: német, angol, francia, spanyol, norvég, egyéb kérésre. Kommunikáció a háttérplatformokkal és az Ecostruxure EV Charging Experttel OCPP1.6j-n keresztül, hálózati kapcsolat WLAN-on, 4G-n vagy Etherneten keresztül. Kommunikáció a járművel az ISO15118/DIN700121 szabvány szerint. Padlón álló töltőállomás kültéri telepítéshez, IP55 védelmi fokozat, ütésállóság IK10 (IK08 kijelzőhöz), teljesítménytényező 0,99 és hatásfok 94,5% névleges kimeneti teljesítmény mellett. THDi max 5%, 3 fázisú hálózati csatlakozás TT, TN-S/TN-CS és IT hálózathoz (kiegészítő leválasztó transzformátorral a tápegységen), hálózati feszültség 400V, bemeneti áram 242A. Méretek SZxMxM: 1050mm x 2202mm x 982mm, tömeg: kb. 481kg, üzemi hőmérséklet -30-50°C, rel. Páratartalom 5-95%, üzemi magasság 2000m-ig. Ház anyaga rozsdamentes acél, elülső szín RAL 9003, hátlap és oldallapok PANTONE Black C. Normák és szabványok: CE, IEC/EN 61851-1 – Edition 3.0, IEC/EN 61851-23 – Edition 1.0, IEC/EN 62196- 1 és 62196-3, EMC EN 61000-6-2 – 2005-ös kiadás – EN 61000-6-4 – EMC A osztály. Rádiótanúsítvány. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13.1.1, Wi-Fi: EN 300328 V2.2.2 – EN 301894. EMC rádióberendezések. EN 301489-1 V2.2.0, RFID/NFC: EMV EN 301489-3 V2.1.1, 4G: EMV EN 301489-52 V1.1.0, WiFi: EMV EN 301489-17 V2.1.2.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- 150 kW teljesítmény
Tudnivalók
- Figyelem!Erősáramú átfolyós vízmelegítő:Ennek a vízmelegítőnek a működéséhez nagyfeszültségű csatlakozó szükséges (háromfázisú váltakozó áramú csatlakozó).Az erősáramú átfolyós vízmelegítő csatlakoztatása és telepítése a hálózat üzemeltetőjének jóváhagyását igényli; ezenkívül ezt csak a hálózatüzemeltető vagy a hálózatüzemeltető telepítői listáján szereplő telepítő cég végezheti el.
