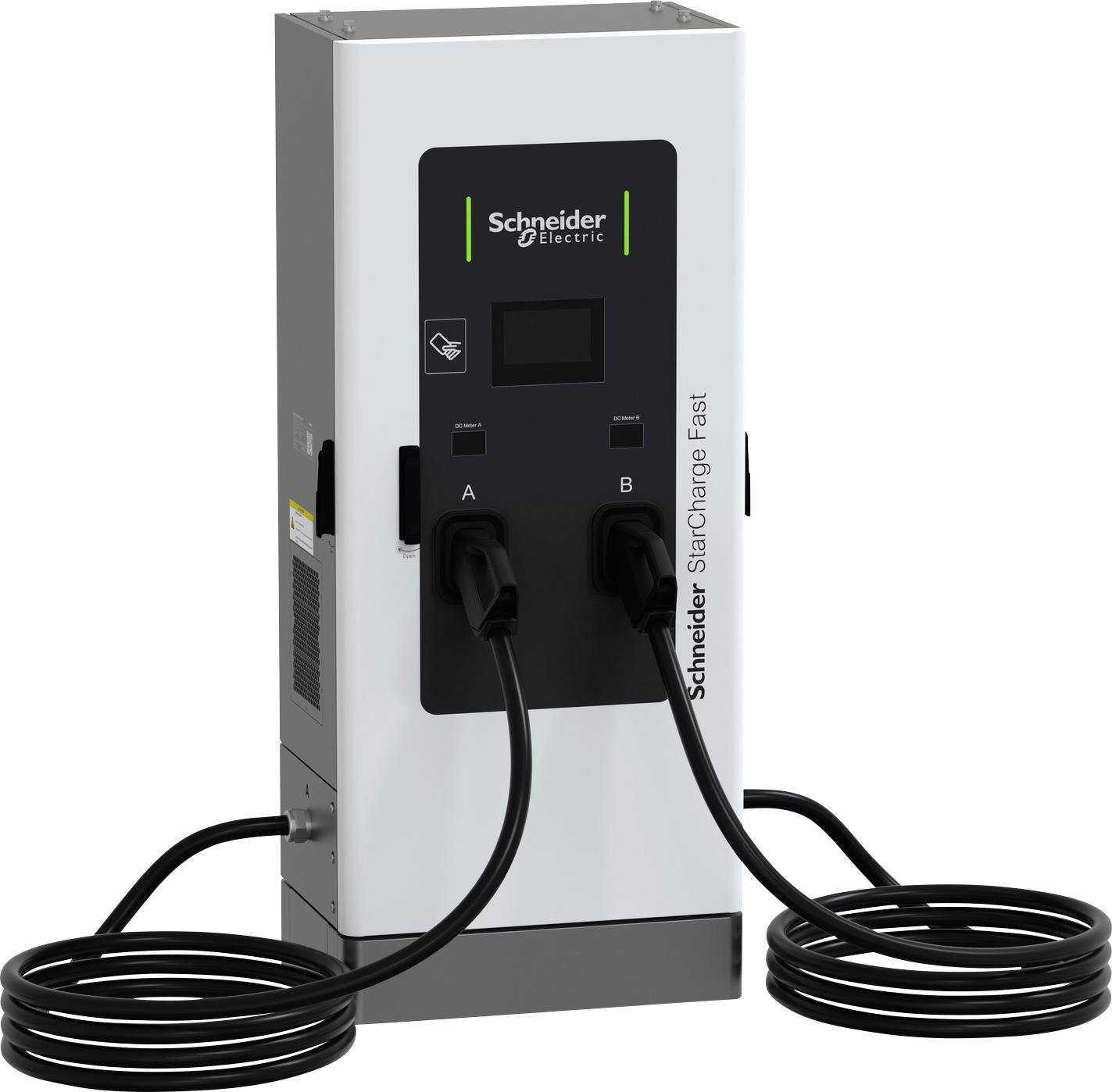

Schneider Electric Töltőállomás 2. típus 60 kW NFC, RFID
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (9 260 622 Ft / Darab)
9 260 622 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csatlakoztatható vezeték keresztmetszet: 50-50 mm²
- CEE aljzatok száma: 0
- A típusú maradékáram-védőkapcsolók száma: 0
- B típusú maradékáram-védőkapcsolók száma: 0
- Háztartási elektromos csatlakozók száma: 0
- CHAdeMO töltési csatlakozók száma: 0
- Nagy-Britanniai AC töltőpontok száma: 0
- DC töltőpontok száma (Egyesült Királyság): 0
- 1-es típusú töltőcsatlakozók száma: 0
- 1-es típusú CCS töltőcsatlakozók száma: 0
- 2-es típusú töltőcsatlakozók száma: 0
- 2-es típusú CCS töltőcsatlakozók száma: 2
- Töltőpontok száma: 2
- Töltőaljzatok száma az Egyesült Királyságban: 0
- 2-es típusú töltőaljzatok száma: 0
- 3-as típusú töltőaljzatok száma: 0
- Csatlakozás típusa a rendszer oldalán: 3 fázisú
- A csomag tartalmazza a backend-et: nem
- Alkalmazáson keresztüli kezelés és konfiguráció: nem
- DC hibaáram-érzékelés: nem
- Kalibrációs törvénynek megfelelő: nem
- Bemeneti feszültség: 380-415 V
- Töltési előzmények exportálása: igen
- Frekvencia: 50/60 Hz
- 5G vezeték nélküli szabvány: nem
- Dinamikus terheléskezelésre alkalmas: igen
- IFTTT támogatás elérhető: nem
- Amazon Alexa-kompatibilis: nem
- Apple HomeKit kompatibilis: nem
- Google Asszisztenssel kompatibilis: nem
- A töltőkábel rögzíthető a töltőállomáshoz: igen
- Max. DC kimeneti áram: 200 A
- Kijelzővel: igen
- Energiamérővel: igen
- Házi csatlakozódobozzal (HAK): nem
- Beépített RFID kártyaolvasóval: igen
- Kismegszakítóval: igen
- MID-kompatibilis energiamérővel: igen
- Kulcsos kapcsolóval: nem
- NFC (közeli hatótávolságú kommunikáció): igen
- Nyílt Töltési Pont Protokoll (OCPP) verzió: 1.6
- Csatlakoztasd és töltsd (ISO 15118): igen
- Ütésállóság: IK10
- Kontaktor hegesztésének érzékelése: nem
- Integrált statikus terheléskezelés: nem
- Hálózatba kapcsolható LAN-on keresztül: igen
- Wi-Fi-n keresztül hálózatba kapcsolható: igen
- Ház anyaga: acél
- Termék típus
Töltőállomás
- Autorizáció
NFC
RFID
- Töltő dugó
2. típus
- Töltési teljesítmény
60 kW
- Fázisok száma
3 fázisú
- Kábelhossz
7.5 m
IP55
IK10
nem
- Szélesség
700 mm
- Magasság
1650 mm
- Mélység
470 mm
- Névleges áram
95 A
- Hőmérséklet (max.)
50 °C
- Hőmérséklet (min.)
-30 °C
- Szerelési mód
Padlórögzítés
Floor fastening
700 mm
1650 mm
470 mm
TRUE
Steel
380-415 V
IK10
50/60 Hz
IP55
0
200 A
50-50 mm²
2
FALSE
0
0
0
0
0
2
0
0
0
0
0
0
0
TRUE
TRUE
TRUE
FALSE
TRUE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
1.6
TRUE
TRUE
TRUE
TRUE
FALSE
TRUE
FALSE
FALSE
3-phase
FALSE
Dokumentumok és letöltések
Adatlap
Adatlap 3763411 Schneider Electric Töltőállomás 2. típus 60 kW NFC, RFID
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3763411 Schneider Electric Töltőállomás 2. típus 60 kW NFC, RFID
Leírás
A Schneider StarCharge Fast 60 egy gyorstöltő állomás minden olyan elektromos járműhöz, amely megfelel az IEC61851-1 ed.3 és az IEC61851-23 szabványoknak. A töltőállomás padlón álló. Az IP-védettségi besorolás IP55. Az IK védelmi besorolás IK10, az érintőképernyőé pedig IK08. Az üzemi hőmérséklet -30°C és 50°C között mozog, 50°C felett pedig teljesítménycsökkenés lép fel. A csatlakozás két 7,5 m hosszú kábelből áll, amelyek mindkét végén 2 CCS2 járműcsatlakozó található. A névleges kimeneti teljesítmény 60 kW. A töltőállomás háromfázisú tápellátásról (L1+L2+L3+N+PE) működik. A névleges töltőáram 95 A, amely 380 VAC és 415 VAC közötti feszültség mellett +/- 10%-os tartományban, 50 vagy 60 Hz frekvenciával akár 105 A-ig is skálázható. TN-S / TN-CS vagy TT földelőrendszerrel használható. IT-kompatibilis is egy kiegészítő leválasztó transzformátorral a tápegységen. A töltőállomás egy nehéz termék, amelynek telepítéséhez emelőberendezés szükséges. Üzembe helyezhető egy, az integrált webszerverhez csatlakoztatott laptopon keresztül. Bevásárlóközpontokba, éttermekbe, utcai parkolókba, munkahelyekre, közös használatú épületekbe és járműtelepekre ajánlott. Az eBus alkalmazásokhoz készült VDV 261 protokollal és a BCB toggle wake-up funkcióval, amely lehetővé teszi az eTruck töltési folyamatának újraindítását, a töltőállomás ideálisan alkalmas nehézraktárakban való használatra. 97%-os hatásfokú teljesítménymodullal és MID- vagy PTB-tanúsítvánnyal rendelkező egyenáramú mérőkkel rendelkezik. A töltési engedélyezéshez szükséges hitelesítés RFID vagy NFC azonosító kártyával, illetve hitelkártyával történhet. Az ügyfél a Plug & Charge módszerekkel is hitelesítheti az elektromos járművet, akár az Autocharge technológiával, akár az ISO 15118 kommunikációs protokollal. A töltőállomás érintőképernyővel rendelkezik, amely lehetővé teszi a végfelhasználó számára a csatlakozási és hitelesítési módok kiválasztását, valamint a töltési folyamat vezérlését. A képernyő a jármű töltési állapotáról is tájékoztat. Egy többszínű LED jelzi a töltési folyamat és a töltőállomás állapotát. A stop gomb lehetővé teszi a töltés gyors leállítását, ha szükséges. A töltőállomás a töltőállomás-kezelő rendszer hátuljáról vezérelhető. A töltőállomás RJ45 Ethernet porttal rendelkezik a LAN csatlakozáshoz. Wi-Fi és 4G modem csatlakozással is rendelkezik. A töltőállomás önálló eszközként vagy klaszterarchitektúrában is kezelhető, egy háttéralkalmazással az energiagazdálkodáshoz és/vagy a felhasználói hitelesítéshez és számlázáshoz. A paramétereket a töltőállomásba integrált webszerveren keresztül állítják be. Az OCCP 1.6 kommunikációs protokollt használják a háttérrendszerhez való csatlakozáshoz. Az elérhető szolgáltatások közé tartozik a hitelesítés és a terhelés engedélyezése, a terhelési részletek rögzítése, a diagnosztikai képességek, a terheléskezelés és a távoli szoftverfrissítések.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
